Спосіб обрушення склепінь сипучих матеріалів

Номер патенту: 45010

Опубліковано: 15.03.2002

Автор: Пухлій Володимир Олександрович

Завантажити PDF файл.

Формула / Реферат

Спосіб обрушення склепінь сипучих матеріалів, що включає установку для обрушення склепінь сипучих матеріалів із пультом керування, компресором та трубопроводом стисненого повітря, який відрізняється тим, що для обрушення склепінь сипучих матеріалів застосовують газодинамічний метод генерації ударних хвиль за допомогою пневматичних пульсаторів.

Текст

Спосіб обрушення склепінь сипучих матеріалів, що включає установку для обрушення склепінь сипучих матеріалів із пультом керування, компресором та трубопроводом стисненого повггря, який відрізняється тим, що для обрушення склепінь сипучих матеріалів застосовують газодинамічний метод генерації ударних хвиль за допомогою пневматичних пульсаторів Винахід відноситься до галузі зберігання та переробки сипучих матеріалів, зокрема цементу, вапна, піску, щебеню, зерна та борошна і може бути використаний у цементній, металургійній, ХІМІЧНІЙ промисловостях, а також у промисловості будівельних матеріалів ВІДОМІ вібраційні способи обрушення склепінь сипучих матеріалів Відомий також магнітно-імпульсний спосіб [1] обрушення склепінь сипучих матеріалів, оснований на взаємодії імпульсних струмів значної амплітуди струму в обмотці індуктора (робочого органу) та наведеного в струмопроводящій пластині, яка здійснює механічне діяння на стінку силоса або бункеру Недоліком такого способу є значне робоче напруження (до 5000 вольт), що потребує особливих заходів безпеки при його використанні В основу винаходу "СПОСІБ ОБРУШЕННЯ СКЛЕПІНЬ СИПУЧИХ МАТЕРІАЛІВ" поставлено задачу шляхом застосування газодинамічного методу генерації ударних хвиль з допомогою пневматичного пульсатору забезпечити створення високоефективного способу обрушення склепінь сипучих матеріалів Перевага газодинамічного способу полягає у простоті конструктивного оформлення, у відсутності трущихся обертаючихся та вібруючих вузлів та елементів Енергія ударної хвилі, яка генерується пульсатором, дорівнює 15-20кДж і дозволяє обрушувати налипаючі матеріали у бункерах ємністью до 1000т Час обробки одного бункеру 1-2 хвилини серією із 3-6 імпульсів На фіг 1 показана схема установки із пневматичним пульсатором для обрушення склепінь сипучих матеріалів, яка має 1 - пульт керування, 2 компрессор, 3 - пневматичний пульсатор, 4 - випромінюючі насадки, 5 - силоси, 6 - трубопровід стисненого повітря, 7 - стрічковий транспортувач Ударна хвиля для дії на звод сипучих матеріалів генерується пневматичним пульсатором, який містить 8 - верхня камера, 9 - нижня камера, 10 еластична діафрагма, 11 -золотник, 12-з'єднуючий трубопровід, 13-трубопровід для подачі стиснутого повггря, 14 - трубопровід для виходу стиснутого повітря 15 - трубопровід для зливу конденсату Установка для обрушення склепінь сипучих матеріалів діє слідуючим способом компресор - 2 постачає стиснуте повітря у пневматичний пульсатор - 3 по трубопроводу стисненого повітря - 6 Розподілення імпульсу стисненого повггря від пульсатору здійснюється через випромінюючі насадки - 4 Сила та якість газодинамічних ударів регулюються і вибираються достатніми для гарантованого обрушення налипаючих матеріалів на стрічковий транспортувач - 7 Установки оснащуються автоматичними або півавтоматичними пультами керування - 1 Основним елементом установки є пневматичний пульсатор (фіг 2) Пневматичний пульсатор працює при тиску стисненого повітря Р=0,40,6МПа, при цьому витрата повітря Q=400500м3/годину Стиснуте повітря через трубопровід стиснутого повітря - 6 надходить у нижню камеру - 9 і через трубопровід - 12 у верхню камеру - 8, які розподілені між собою еластичною діафрагмою - 1 0 Вихід повітря із нижньої камери - 9 через трубопровід - 12, закритий діафрагмою - 10, а із верхньої камери - 8 в трубопровід - 14 закритий золотником - 11, притиснутим до штуцеру з допомогою постійних магнгпв При підвищенні тиску в О ю камерах до заданої величини золотник - 11 відривається від сідла штуцера і повітря із верхньої камери - 8 за долі секунди виводиться в атмосферу При піднятому золотнику - 11 тиск у камерах - 8 та - 9 не встигає зрівнятися Під тиском газу, який залишився у камері - 9, діафрагма - 10 різко піднімається угору, що забезпечує вихід повггря через трубопровід - 14 за 0,2-0,5сек Злив конденсату, 45010 який утворився у нижній камері - 9, здійснюється через трубопровід - 15 Джерела інформації, які прийняти до уваги при проведенні експертизи 1 Матвиенко О В , Борткевич С П Решение проблемы обрушения сводов в силосах - Хранение и переработка зерна, № 8, 2000, С 52-53 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90

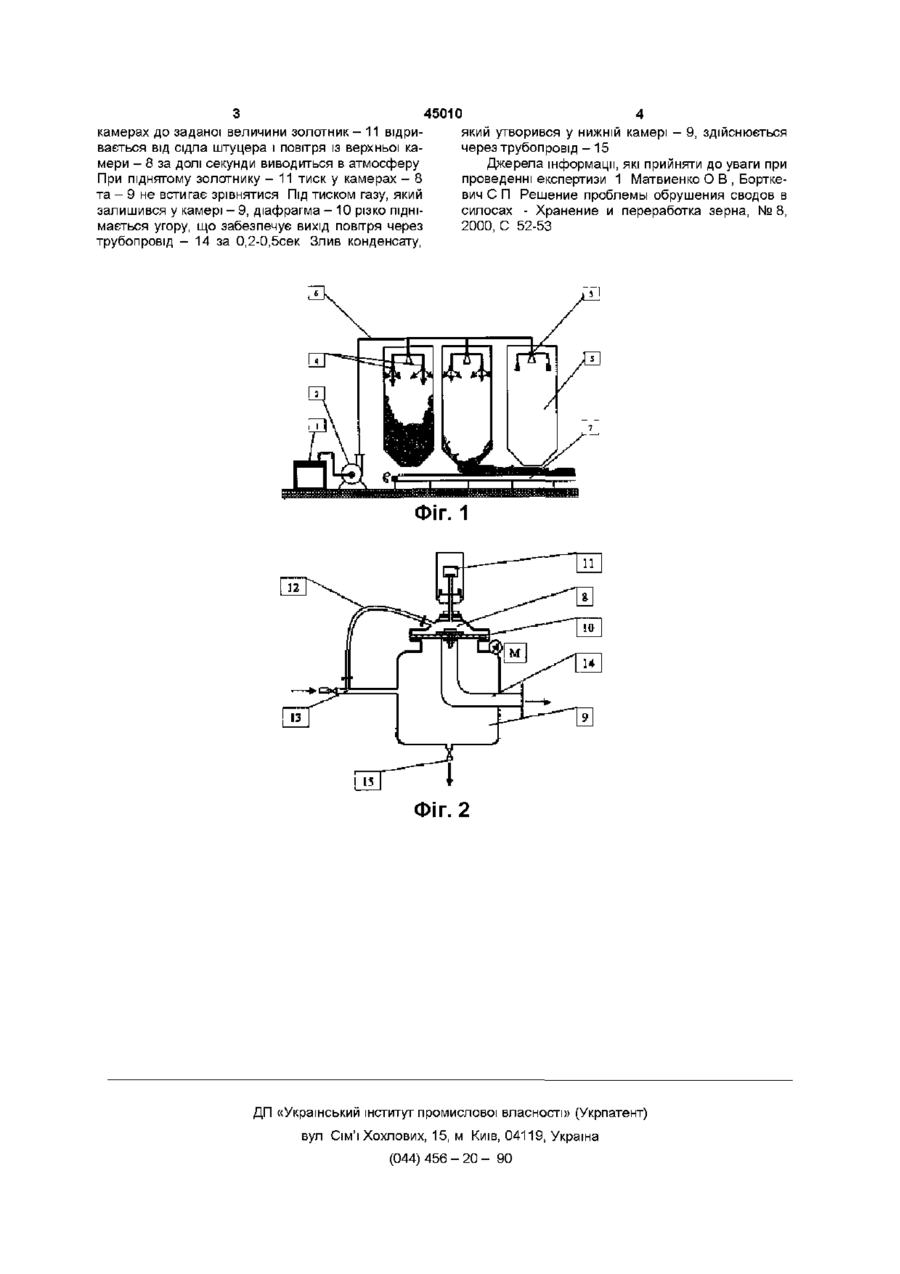

Дивитися

Додаткова інформація

Автори англійською

Pukhlii Volodymyr Oleksandrovych

Автори російською

Пухлий Владимир Александрович

МПК / Мітки

МПК: B01D 45/12

Мітки: спосіб, обрушення, матеріалів, сипучих, склепінь
