Ротор електричної машини

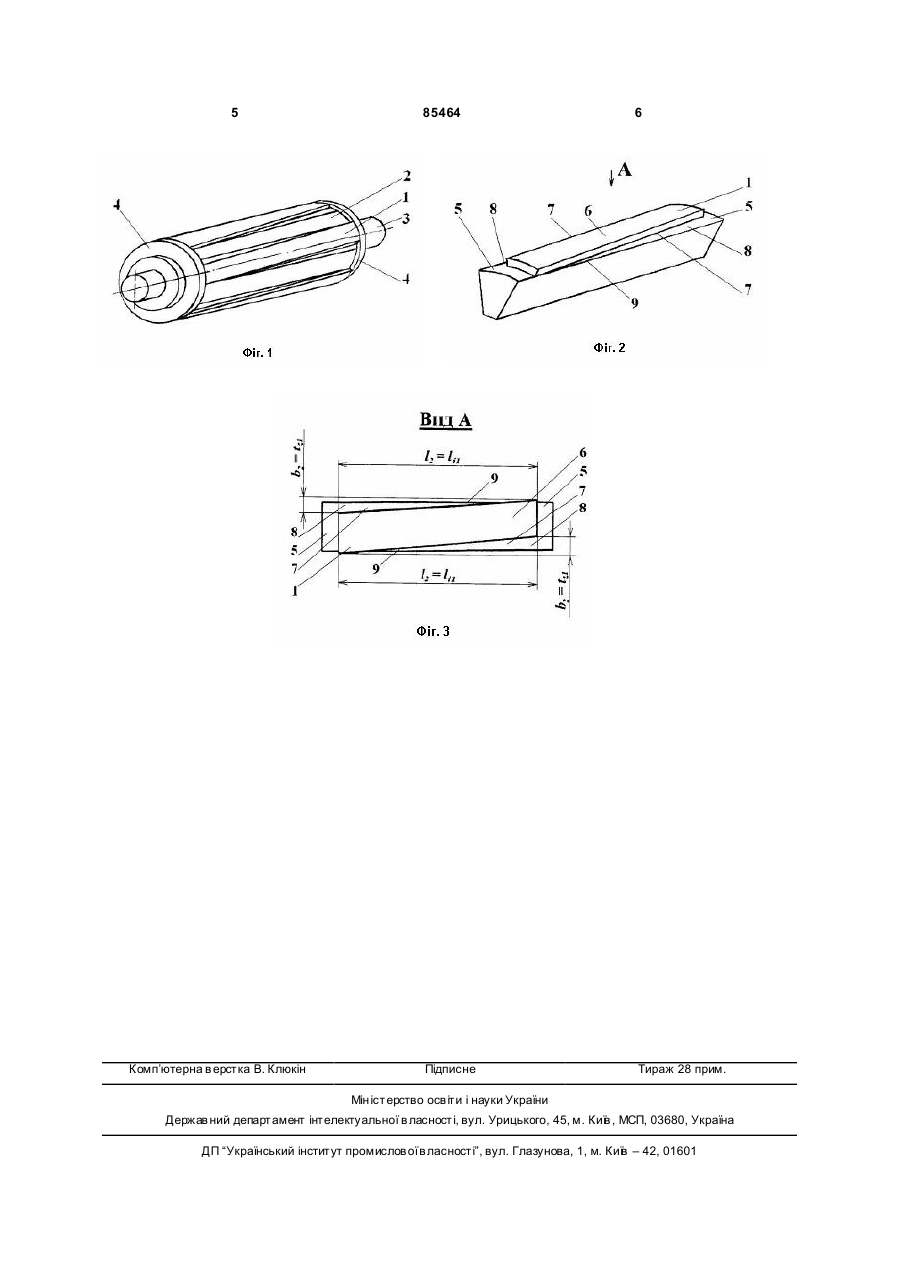

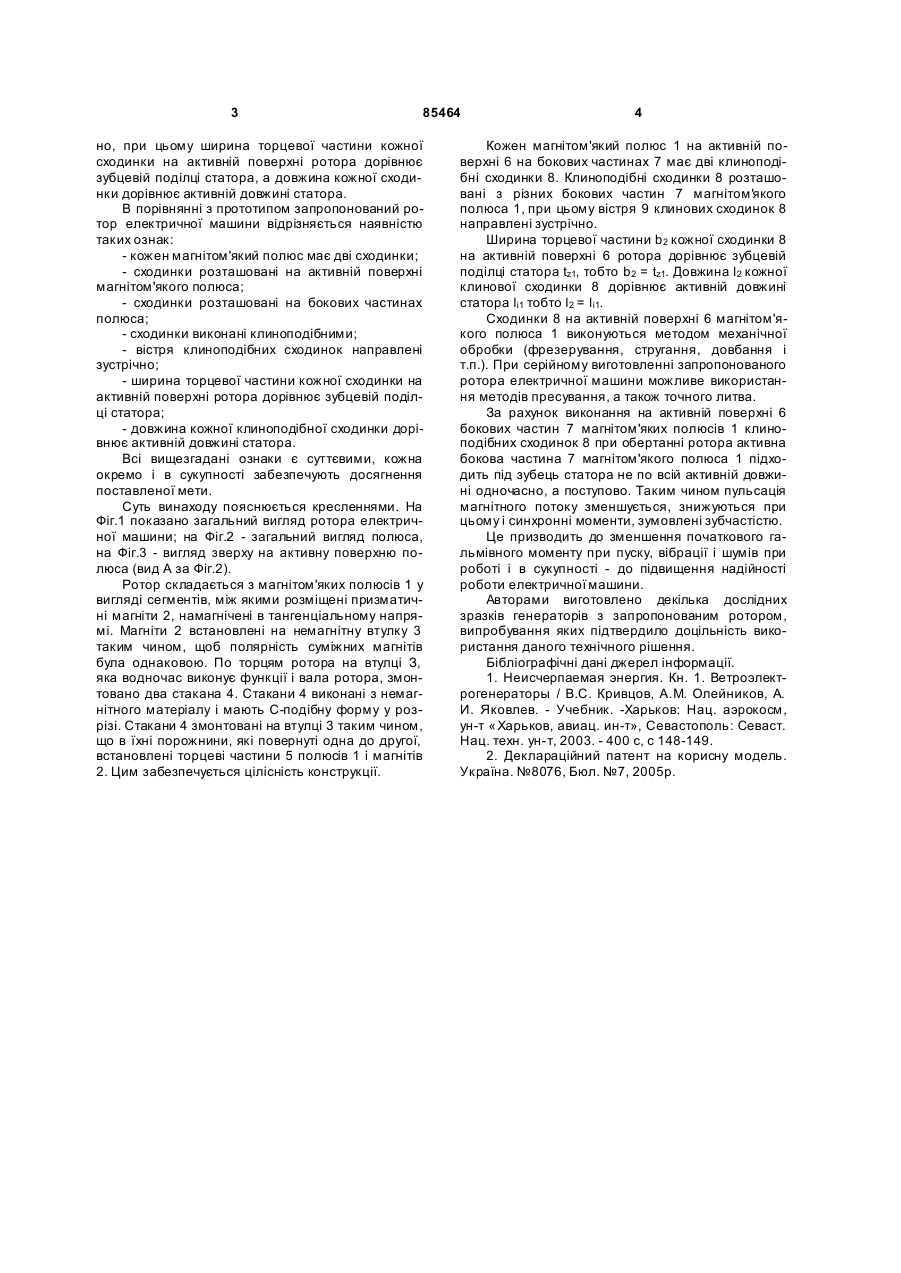

Ротор електричної машини, що має магнітом'які полюси, призматичні магніти, немагнітну внутрішню втулку, елементи кріплення полюсів і магнітів, які виконані у вигляді двох С-подібних у розрізі немагнітних стаканів, всередині яких змонтовані торцеві частини полюсів і магнітів, який відрізняє ться тим, що кожен магнітом'який полюс на активній поверхні має дві клиноподібні сходинки, які розташовані з різних його бокових частин, вістря клинових сходинок направлені зустрічно, при цьому ширина торцевої частини кожної клиноподібної сходинки на активній поверхні ротора дорівнює зубцевій поділці статора, а довжина кожної клиноподібної сходинки дорівнює активній довжині статора. (19) (21) a200707590 (22) 06.07.2007 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ОРЛОВ ІГОР ІВАНОВИЧ, UA, ШУЛЯК ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, БОГАЄНКО МИКОЛА ВОЛОДИ МИРОВИЧ, U A, ПОПКОВ ВОЛОДИМИР СЕРГІЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНТЕР-МЕД-ПРОМ", U A (56) RU 2140697, 27.10.1999 JP 2007166767, 28.06.2007 US 4658167, 14.04.1987 EP 0803962, 29.10.1997 UA 8076, 15.07.2005 3 85464 но, при цьому ширина торцевої частини кожної сходинки на активній поверхні ротора дорівнює зубцевій поділці статора, а довжина кожної сходинки дорівнює активній довжині статора. В порівнянні з прототипом запропонований ротор електричної машини відрізняється наявністю таких ознак: - кожен магнітом'який полюс має дві сходинки; - сходинки розташовані на активній поверхні магнітом'якого полюса; - сходинки розташовані на бокових частинах полюса; - сходинки виконані клиноподібними; - вістря клиноподібних сходинок направлені зустрічно; - ширина торцевої частини кожної сходинки на активній поверхні ротора дорівнює зубцевій поділці статора; - довжина кожної клиноподібної сходинки дорівнює активній довжині статора. Всі вищезгадані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями. На Фіг.1 показано загальний вигляд ротора електричної машини; на Фіг.2 - загальний вигляд полюса, на Фіг.3 - вигляд зверху на активну поверхню полюса (вид А за Фіг.2). Ротор складається з магнітом'яких полюсів 1 у вигляді сегментів, між якими розміщені призматичні магніти 2, намагнічені в тангенціальному напрямі. Магніти 2 встановлені на немагнітну втулку 3 таким чином, щоб полярність суміжних магнітів була однаковою. По торцям ротора на втулці З, яка водночас виконує функції і вала ротора, змонтовано два стакана 4. Стакани 4 виконані з немагнітного матеріалу і мають С-подібну форму у розрізі. Стакани 4 змонтовані на втулці 3 таким чином, що в їхні порожнини, які повернуті одна до другої, встановлені торцеві частини 5 полюсів 1 і магнітів 2. Цим забезпечується цілісність конструкції. 4 Кожен магнітом'який полюс 1 на активній поверхні 6 на бокових частинах 7 має дві клиноподібні сходинки 8. Клиноподібні сходинки 8 розташовані з різних бокових частин 7 магнітом'якого полюса 1, при цьому вістря 9 клинових сходинок 8 направлені зустрічно. Ширина торцевої частини b2 кожної сходинки 8 на активній поверхні 6 ротора дорівнює зубцевій поділці статора tz1, тобто b2 = tz1. Довжина l2 кожної клинової сходинки 8 дорівнює активній довжині статора li1 тобто l2 = li1. Сходинки 8 на активній поверхні 6 магнітом'якого полюса 1 виконуються методом механічної обробки (фрезерування, стругання, довбання і т.п.). При серійному виготовленні запропонованого ротора електричної машини можливе використання методів пресування, а також точного литва. За рахунок виконання на активній поверхні 6 бокових частин 7 магнітом'яких полюсів 1 клиноподібних сходинок 8 при обертанні ротора активна бокова частина 7 магнітом'якого полюса 1 підходить під зубець статора не по всій активній довжині одночасно, а поступово. Таким чином пульсація магнітного потоку зменшується, знижуються при цьому і синхронні моменти, зумовлені зубчастістю. Це призводить до зменшення початкового гальмівного моменту при пуску, вібрації і шумів при роботі і в сукупності - до підвищення надійності роботи електричної машини. Авторами виготовлено декілька дослідних зразків генераторів з запропонованим ротором, випробування яких підтвердило доцільність використання даного технічного рішення. Бібліографічні дані джерел інформації. 1. Неисчерпаемая энергия. Кн. 1. Ветроэлектрогенераторы / B.C. Кривцов, A.M. Олейников, А. И. Яковлев. - Учебник. -Харьков: Нац. аэрокосм, ун-т « Харьков, авиац. ин-т», Севастополь: Севаст. Нац. техн. ун-т, 2003. - 400 с, с 148-149. 2. Деклараційний патент на корисну модель. Україна. №8076, Бюл. №7, 2005р. 5 Комп’ютерна в ерстка В. Клюкін 85464 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
