Індукційний апарат з вихоровим магнітним полем

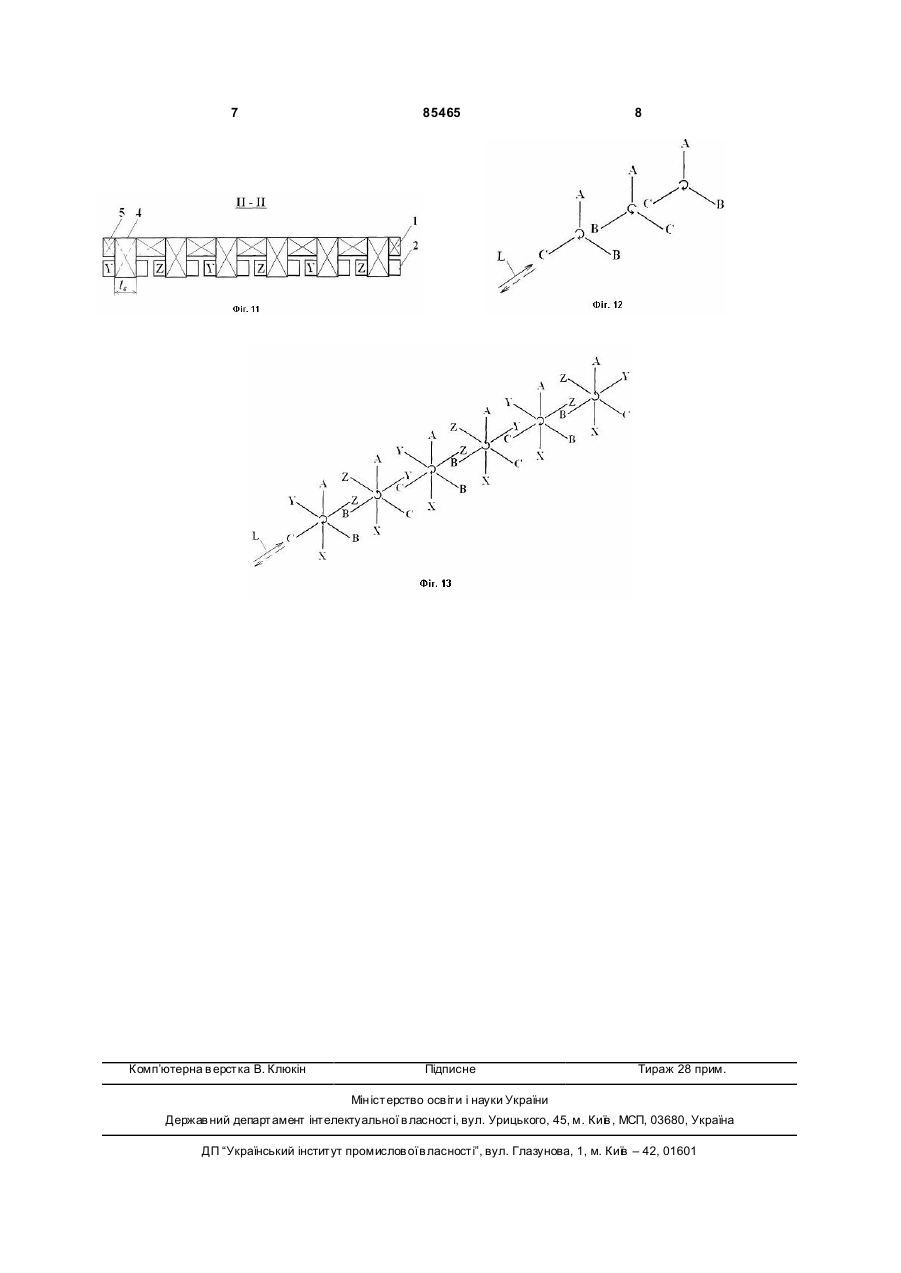

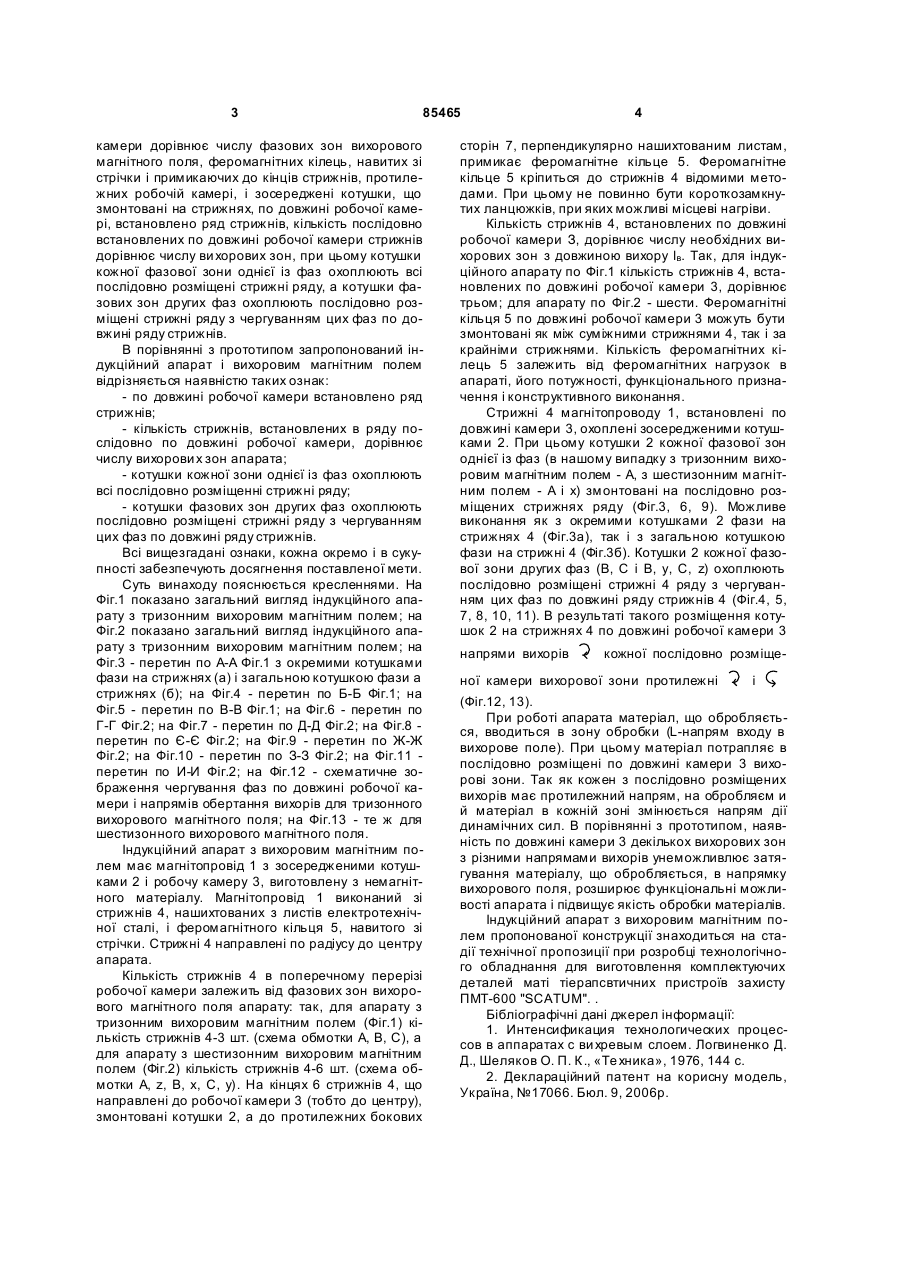

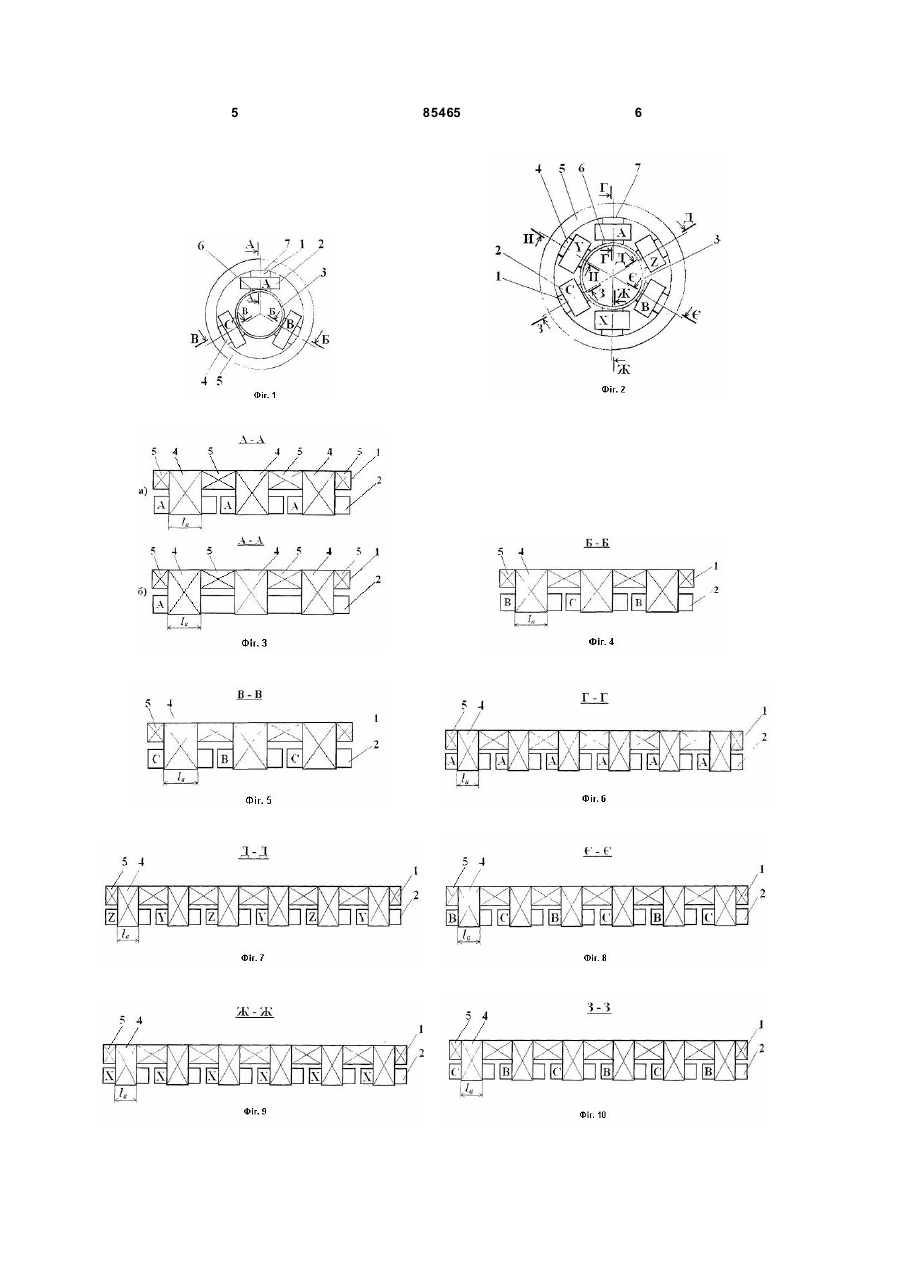

Індукційний апарат з вихоровим магнітним полем, що має робочу камеру з немагнітного ма 3 85465 камери дорівнює числу фазових зон вихорового магнітного поля, феромагнітних кілець, навитих зі стрічки і примикаючих до кінців стрижнів, протилежних робочій камері, і зосереджені котушки, що змонтовані на стрижнях, по довжині робочої камері, встановлено ряд стрижнів, кількість послідовно встановлених по довжині робочої камери стрижнів дорівнює числу ви хорових зон, при цьому котушки кожної фазової зони однієї із фаз охоплюють всі послідовно розміщені стрижні ряду, а котушки фазових зон других фаз охоплюють послідовно розміщені стрижні ряду з чергуванням цих фаз по довжині ряду стрижнів. В порівнянні з прототипом запропонований індукційний апарат і вихоровим магнітним полем відрізняється наявністю таких ознак: - по довжині робочої камери встановлено ряд стрижнів; - кількість стрижнів, встановлених в ряду послідовно по довжині робочої камери, дорівнює числу вихорови х зон апарата; - котушки кожної зони однієї із фаз охоплюють всі послідовно розміщенні стрижні ряду; - котушки фазових зон других фаз охоплюють послідовно розміщені стрижні ряду з чергуванням цих фаз по довжині ряду стрижнів. Всі вищезгадані ознаки, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями. На Фіг.1 показано загальний вигляд індукційного апарату з тризонним вихоровим магнітним полем; на Фіг.2 показано загальний вигляд індукційного апарату з тризонним вихоровим магнітним полем; на Фіг.3 - перетин по А-А Фіг.1 з окремими котушками фази на стрижнях (а) і загальною котушкою фази а стрижнях (б); на Фіг.4 - перетин по Б-Б Фіг.1; на Фіг.5 - перетин по В-В Фіг.1; на Фіг.6 - перетин по Г-Г Фіг.2; на Фіг.7 - перетин по Д-Д Фіг.2; на Фіг.8 перетин по Є-Є Фіг.2; на Фіг.9 - перетин по Ж-Ж Фіг.2; на Фіг.10 - перетин по З-З Фіг.2; на Фіг.11 перетин по И-И Фіг.2; на Фіг.12 - схематичне зображення чергування фаз по довжині робочої камери і напрямів обертання вихорів для тризонного вихорового магнітного поля; на Фіг.13 - те ж для шестизонного вихорового магнітного поля. Індукційний апарат з вихоровим магнітним полем має магнітопровід 1 з зосередженими котушками 2 і робочу камеру 3, виготовлену з немагнітного матеріалу. Магнітопровід 1 виконаний зі стрижнів 4, нашихтованих з листів електротехнічної сталі, і феромагнітного кільця 5, навитого зі стрічки. Стрижні 4 направлені по радіусу до центру апарата. Кількість стрижнів 4 в поперечному перерізі робочої камери залежить від фазових зон вихорового магнітного поля апарату: так, для апарату з тризонним вихоровим магнітним полем (Фіг.1) кількість стрижнів 4-3 шт. (схема обмотки А, В, С), а для апарату з шестизонним вихоровим магнітним полем (Фіг.2) кількість стрижнів 4-6 шт. (схема обмотки A, z, В, х, С, у). На кінцях 6 стрижнів 4, що направлені до робочої камери 3 (тобто до центру), змонтовані котушки 2, а до протилежних бокових 4 сторін 7, перпендикулярно нашихтованим листам, примикає феромагнітне кільце 5. Феромагнітне кільце 5 кріпиться до стрижнів 4 відомими методами. При цьому не повинно бути короткозамкнутих ланцюжків, при яких можливі місцеві нагріви. Кількість стрижнів 4, встановлених по довжині робочої камери З, дорівнює числу необхідних вихорових зон з довжиною вихору lв. Так, для індукційного апарату по Фіг.1 кількість стрижнів 4, встановлених по довжині робочої камери 3, дорівнює трьом; для апарату по Фіг.2 - шести. Феромагнітні кільця 5 по довжині робочої камери 3 можуть бути змонтовані як між суміжними стрижнями 4, так і за крайніми стрижнями. Кількість феромагнітних кілець 5 залежить від феромагнітних нагрузок в апараті, його потужності, функціонального призначення і конструктивного виконання. Стрижні 4 магнітопроводу 1, встановлені по довжині камери 3, охоплені зосередженими котушками 2. При цьому котушки 2 кожної фазової зон однієї із фаз (в нашому випадку з тризонним вихоровим магнітним полем - А, з шестизонним магнітним полем - А і х) змонтовані на послідовно розміщених стрижнях ряду (Фіг.3, 6, 9). Можливе виконання як з окремими котушками 2 фази на стрижнях 4 (Фіг.3а), так і з загальною котушкою фази на стрижні 4 (Фіг.3б). Котушки 2 кожної фазової зони других фаз (В, С і В, у, С, z) охоплюють послідовно розміщені стрижні 4 ряду з чергуванням цих фаз по довжині ряду стрижнів 4 (Фіг.4, 5, 7, 8, 10, 11). В результаті такого розміщення котушок 2 на стрижнях 4 по довжині робочої камери 3 напрями вихорів кожної послідовно розміще ної камери вихорової зони протилежні і (Фіг.12, 13). При роботі апарата матеріал, що обробляється, вводиться в зону обробки (L-напрям входу в вихорове поле). При цьому матеріал потрапляє в послідовно розміщені по довжині камери 3 вихорові зони. Так як кожен з послідовно розміщених вихорів має протилежний напрям, на обробляєм и й матеріал в кожній зоні змінюється напрям дії динамічних сил. В порівнянні з прототипом, наявність по довжині камери 3 декількох вихорових зон з різними напрямами вихорів унеможливлює затягування матеріалу, що обробляється, в напрямку вихорового поля, розширює функціональні можливості апарата і підвищує якість обробки матеріалів. Індукційний апарат з вихоровим магнітним полем пропонованої конструкції знаходиться на стадії технічної пропозиції при розробці технологічного обладнання для виготовлення комплектуючих деталей маті тіерапсвтичних пристроїв захисту ПМТ-600 "SCATUM". . Бібліографічні дані джерел інформації: 1. Интенсификация технологических процессов в аппаратах с ви хревым слоем. Логвиненко Д. Д., Шеляков О. П. К., «Те хника», 1976, 144 с. 2. Деклараційний патент на корисну модель, Україна, №17066. Бюл. 9, 2006р. 5 85465 6 7 Комп’ютерна в ерстка В. Клюкін 85465 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
