Пристрій для захисту трубопроводу

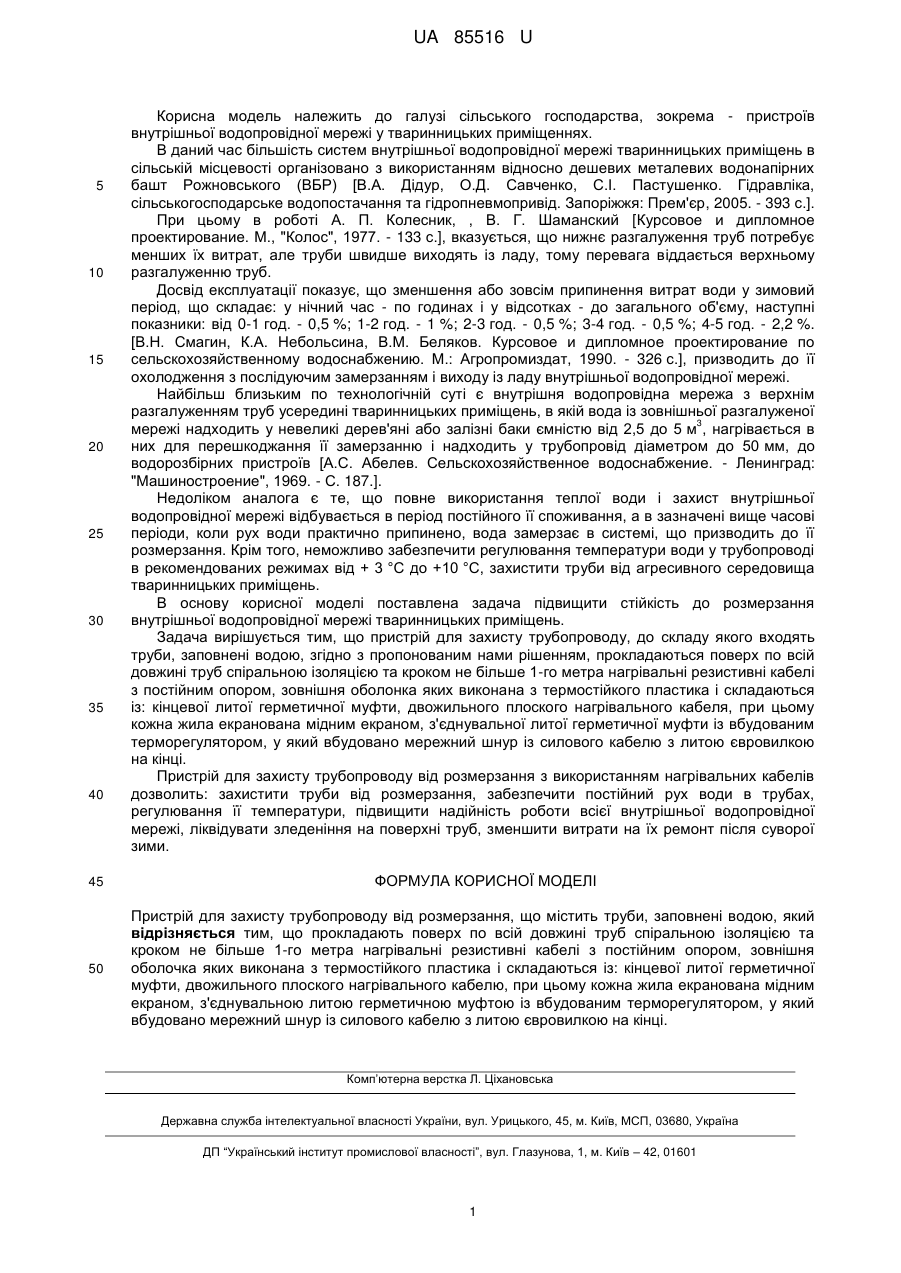

Реферат: UA 85516 U UA 85516 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема - пристроїв внутрішньої водопровідної мережі у тваринницьких приміщеннях. В даний час більшість систем внутрішньої водопровідної мережі тваринницьких приміщень в сільській місцевості організовано з використанням відносно дешевих металевих водонапірних башт Рожновського (ВБР) [В.А. Дідур, О.Д. Савченко, С.І. Пастушенко. Гідравліка, сільськогосподарське водопостачання та гідропневмопривід. Запоріжжя: Прем'єр, 2005. - 393 с.]. При цьому в роботі А. П. Колесник, , В. Г. Шаманский [Курсовое и дипломное проектирование. М., "Колос", 1977. - 133 с.], вказується, що нижнє разгалуження труб потребує менших їх витрат, але труби швидше виходять із ладу, тому перевага віддається верхньому разгалуженню труб. Досвід експлуатації показує, що зменшення або зовсім припинення витрат води у зимовий період, що складає: у нічний час - по годинах і у відсотках - до загального об'єму, наступні показники: від 0-1 год. - 0,5 %; 1-2 год. - 1 %; 2-3 год. - 0,5 %; 3-4 год. - 0,5 %; 4-5 год. - 2,2 %. [В.Н. Смагин, К.А. Небольсина, В.М. Беляков. Курсовое и дипломное проектирование по сельскохозяйственному водоснабжению. М.: Агропромиздат, 1990. - 326 с.], призводить до її охолодження з послідуючим замерзанням і виходу із ладу внутрішньої водопровідної мережі. Найбільш близьким по технологічній суті є внутрішня водопровідна мережа з верхнім разгалуженням труб усередині тваринницьких приміщень, в якій вода із зовнішньої разгалуженої 3 мережі надходить у невеликі дерев'яні або залізні баки ємністю від 2,5 до 5 м , нагрівається в них для перешкоджання її замерзанню і надходить у трубопровід діаметром до 50 мм, до водорозбірних пристроїв [А.С. Абелев. Сельскохозяйственное водоснабжение. - Ленинград: "Машиностроение", 1969. - С. 187.]. Недоліком аналога є те, що повне використання теплої води і захист внутрішньої водопровідної мережі відбувається в період постійного її споживання, а в зазначені вище часові періоди, коли рух води практично припинено, вода замерзає в системі, що призводить до її розмерзання. Крім того, неможливо забезпечити регулювання температури води у трубопроводі в рекомендованих режимах від + 3 °C до +10 °C, захистити труби від агресивного середовища тваринницьких приміщень. В основу корисної моделі поставлена задача підвищити стійкість до розмерзання внутрішньої водопровідної мережі тваринницьких приміщень. Задача вирішується тим, що пристрій для захисту трубопроводу, до складу якого входять труби, заповнені водою, згідно з пропонованим нами рішенням, прокладаються поверх по всій довжині труб спіральною ізоляцією та кроком не більше 1-го метра нагрівальні резистивні кабелі з постійним опором, зовнішня оболонка яких виконана з термостійкого пластика і складаються із: кінцевої литої герметичної муфти, двожильного плоского нагрівального кабеля, при цьому кожна жила екранована мідним екраном, з'єднувальної литої герметичної муфти із вбудованим терморегулятором, у який вбудовано мережний шнур із силового кабелю з литою євровилкою на кінці. Пристрій для захисту трубопроводу від розмерзання з використанням нагрівальних кабелів дозволить: захистити труби від розмерзання, забезпечити постійний рух води в трубах, регулювання її температури, підвищити надійність роботи всієї внутрішньої водопровідної мережі, ліквідувати зледеніння на поверхні труб, зменшити витрати на їх ремонт після суворої зими. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для захисту трубопроводу від розмерзання, що містить труби, заповнені водою, який відрізняється тим, що прокладають поверх по всій довжині труб спіральною ізоляцією та кроком не більше 1-го метра нагрівальні резистивні кабелі з постійним опором, зовнішня оболочка яких виконана з термостійкого пластика і складаються із: кінцевої литої герметичної муфти, двожильного плоского нагрівального кабелю, при цьому кожна жила екранована мідним екраном, з'єднувальною литою герметичною муфтою із вбудованим терморегулятором, у який вбудовано мережний шнур із силового кабелю з литою євровилкою на кінці. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
