Спосіб захисту труб тваринницьких приміщень від розмерзання

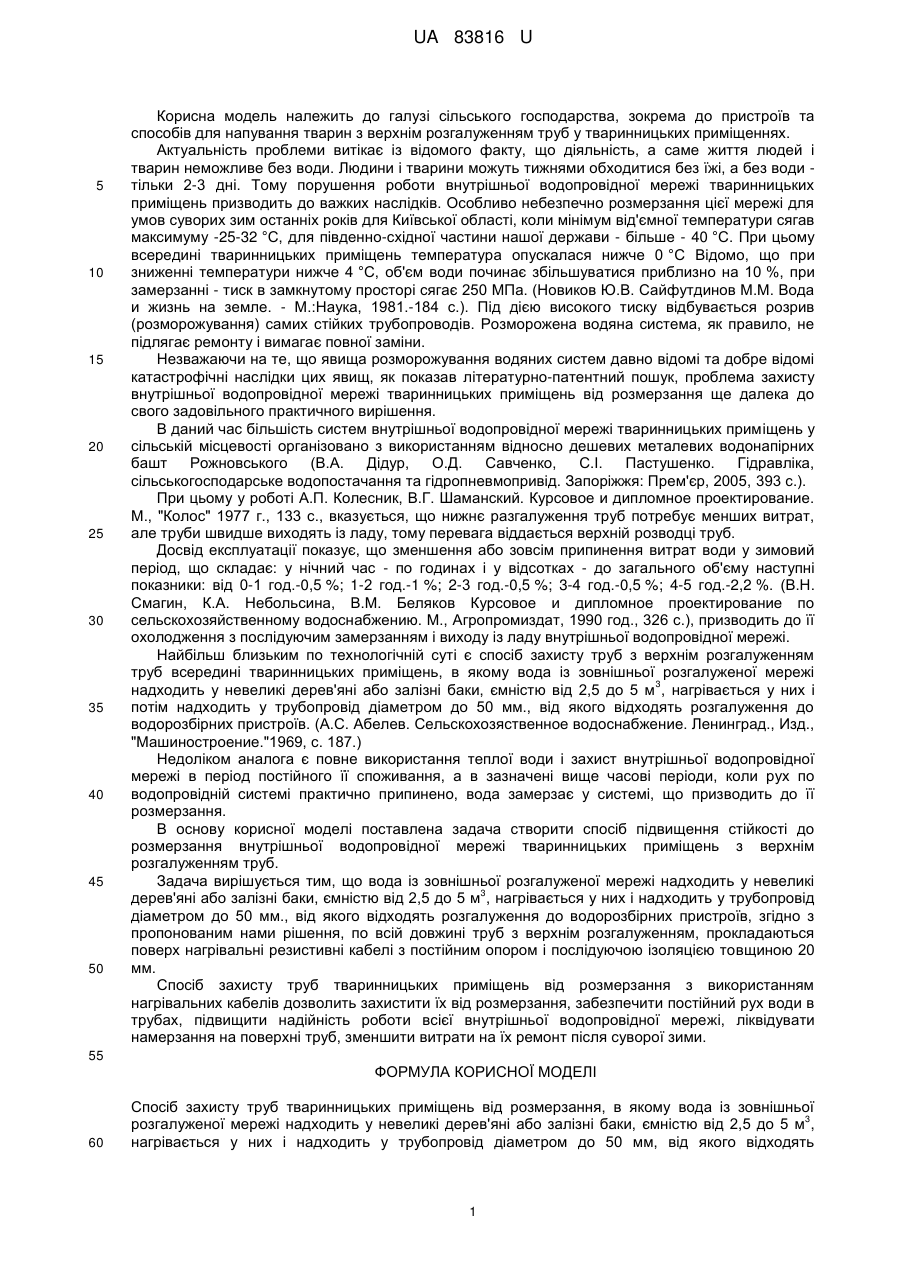

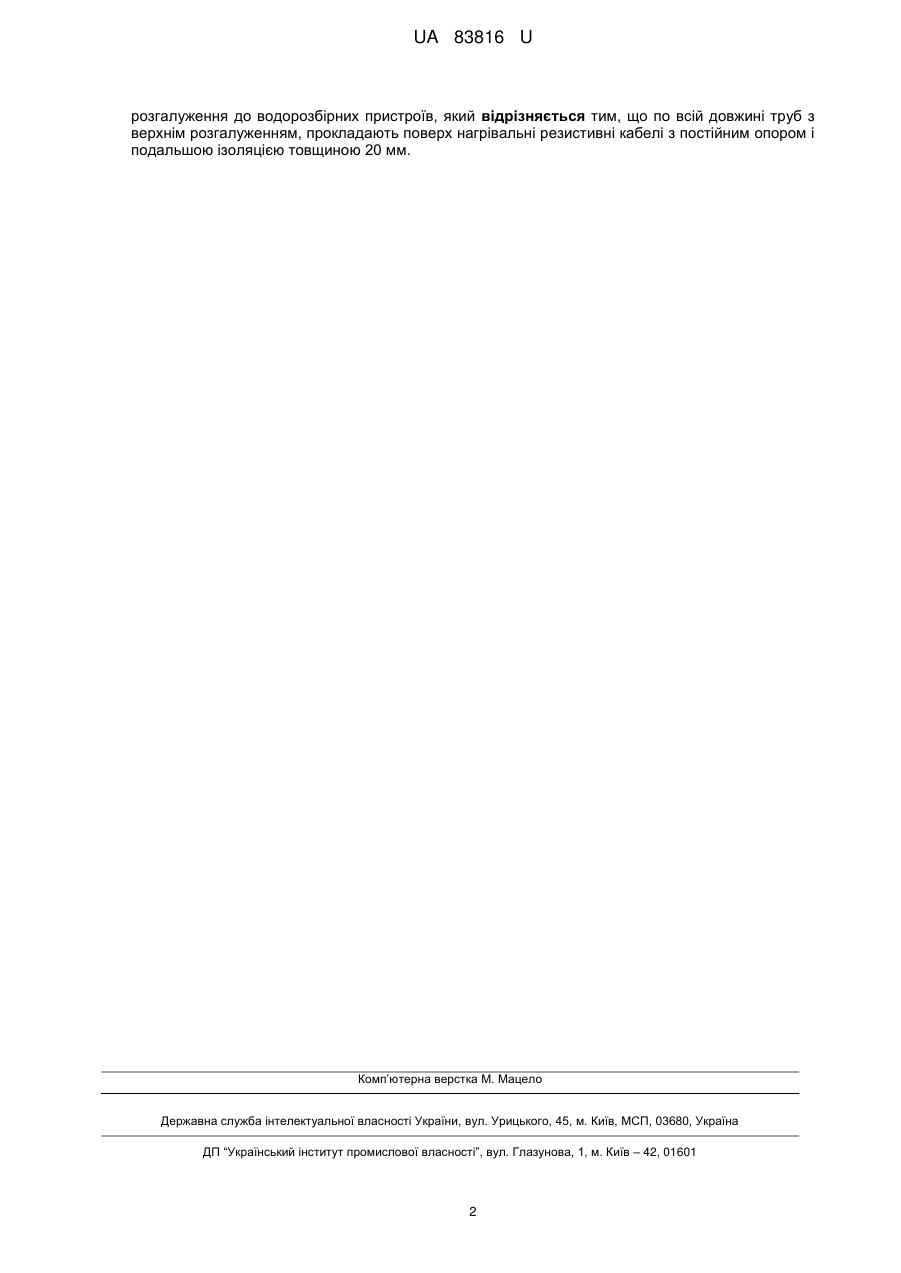

Реферат: UA 83816 U UA 83816 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства, зокрема до пристроїв та способів для напування тварин з верхнім розгалуженням труб у тваринницьких приміщеннях. Актуальність проблеми витікає із відомого факту, що діяльність, а саме життя людей і тварин неможливе без води. Людини і тварини можуть тижнями обходитися без їжі, а без води тільки 2-3 дні. Тому порушення роботи внутрішньої водопровідної мережі тваринницьких приміщень призводить до важких наслідків. Особливо небезпечно розмерзання цієї мережі для умов суворих зим останніх років для Київської області, коли мінімум від'ємної температури сягав максимуму -25-32 °C, для південно-східної частини нашої держави - більше - 40 °C. При цьому всередині тваринницьких приміщень температура опускалася нижче 0 °C Відомо, що при зниженні температури нижче 4 °C, об'єм води починає збільшуватися приблизно на 10 %, при замерзанні - тиск в замкнутому просторі сягає 250 МПа. (Новиков Ю.В. Сайфутдинов М.М. Вода и жизнь на земле. - М.:Наука, 1981.-184 с.). Під дією високого тиску відбувається розрив (розморожування) самих стійких трубопроводів. Розморожена водяна система, як правило, не підлягає ремонту і вимагає повної заміни. Незважаючи на те, що явища розморожування водяних систем давно відомі та добре відомі катастрофічні наслідки цих явищ, як показав літературно-патентний пошук, проблема захисту внутрішньої водопровідної мережі тваринницьких приміщень від розмерзання ще далека до свого задовільного практичного вирішення. В даний час більшість систем внутрішньої водопровідної мережі тваринницьких приміщень у сільській місцевості організовано з використанням відносно дешевих металевих водонапірних башт Рожновського (В.А. Дідур, О.Д. Савченко, С.І. Пастушенко. Гідравліка, сільськогосподарське водопостачання та гідропневмопривід. Запоріжжя: Прем'єр, 2005, 393 с.). При цьому у роботі А.П. Колесник, В.Г. Шаманский. Курсовое и дипломное проектирование. М., "Колос" 1977 г., 133 с., вказується, що нижнє разгалуження труб потребує менших витрат, але труби швидше виходять із ладу, тому перевага віддається верхній розводці труб. Досвід експлуатації показує, що зменшення або зовсім припинення витрат води у зимовий період, що складає: у нічний час - по годинах і у відсотках - до загального об'єму наступні показники: від 0-1 год.-0,5 %; 1-2 год.-1 %; 2-3 год.-0,5 %; 3-4 год.-0,5 %; 4-5 год.-2,2 %. (В.Н. Смагин, К.А. Небольсина, В.М. Беляков Курсовое и дипломное проектирование по сельскохозяйственному водоснабжению. М., Агропромиздат, 1990 год., 326 с.), призводить до її охолодження з послідуючим замерзанням і виходу із ладу внутрішньої водопровідної мережі. Найбільш близьким по технологічній суті є спосіб захисту труб з верхнім розгалуженням труб всередині тваринницьких приміщень, в якому вода із зовнішньої розгалуженої мережі 3 надходить у невеликі дерев'яні або залізні баки, ємністю від 2,5 до 5 м , нагрівається у них і потім надходить у трубопровід діаметром до 50 мм., від якого відходять розгалуження до водорозбірних пристроїв. (А.С. Абелев. Сельскохозяственное водоснабжение. Ленинград., Изд., "Машиностроение."1969, с. 187.) Недоліком аналога є повне використання теплої води і захист внутрішньої водопровідної мережі в період постійного її споживання, а в зазначені вище часові періоди, коли рух по водопровідній системі практично припинено, вода замерзає у системі, що призводить до її розмерзання. В основу корисної моделі поставлена задача створити спосіб підвищення стійкості до розмерзання внутрішньої водопровідної мережі тваринницьких приміщень з верхнім розгалуженням труб. Задача вирішується тим, що вода із зовнішньої розгалуженої мережі надходить у невеликі 3 дерев'яні або залізні баки, ємністю від 2,5 до 5 м , нагрівається у них і надходить у трубопровід діаметром до 50 мм., від якого відходять розгалуження до водорозбірних пристроїв, згідно з пропонованим нами рішення, по всій довжині труб з верхнім розгалуженням, прокладаються поверх нагрівальні резистивні кабелі з постійним опором і послідуючою ізоляцією товщиною 20 мм. Спосіб захисту труб тваринницьких приміщень від розмерзання з використанням нагрівальних кабелів дозволить захистити їх від розмерзання, забезпечити постійний рух води в трубах, підвищити надійність роботи всієї внутрішньої водопровідної мережі, ліквідувати намерзання на поверхні труб, зменшити витрати на їх ремонт після суворої зими. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб захисту труб тваринницьких приміщень від розмерзання, в якому вода із зовнішньої 3 розгалуженої мережі надходить у невеликі дерев'яні або залізні баки, ємністю від 2,5 до 5 м , нагрівається у них і надходить у трубопровід діаметром до 50 мм, від якого відходять 1 UA 83816 U розгалуження до водорозбірних пристроїв, який відрізняється тим, що по всій довжині труб з верхнім розгалуженням, прокладають поверх нагрівальні резистивні кабелі з постійним опором і подальшою ізоляцією товщиною 20 мм. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
