Пролітний газобетонний елемент з гнучкою біологічною арматурою

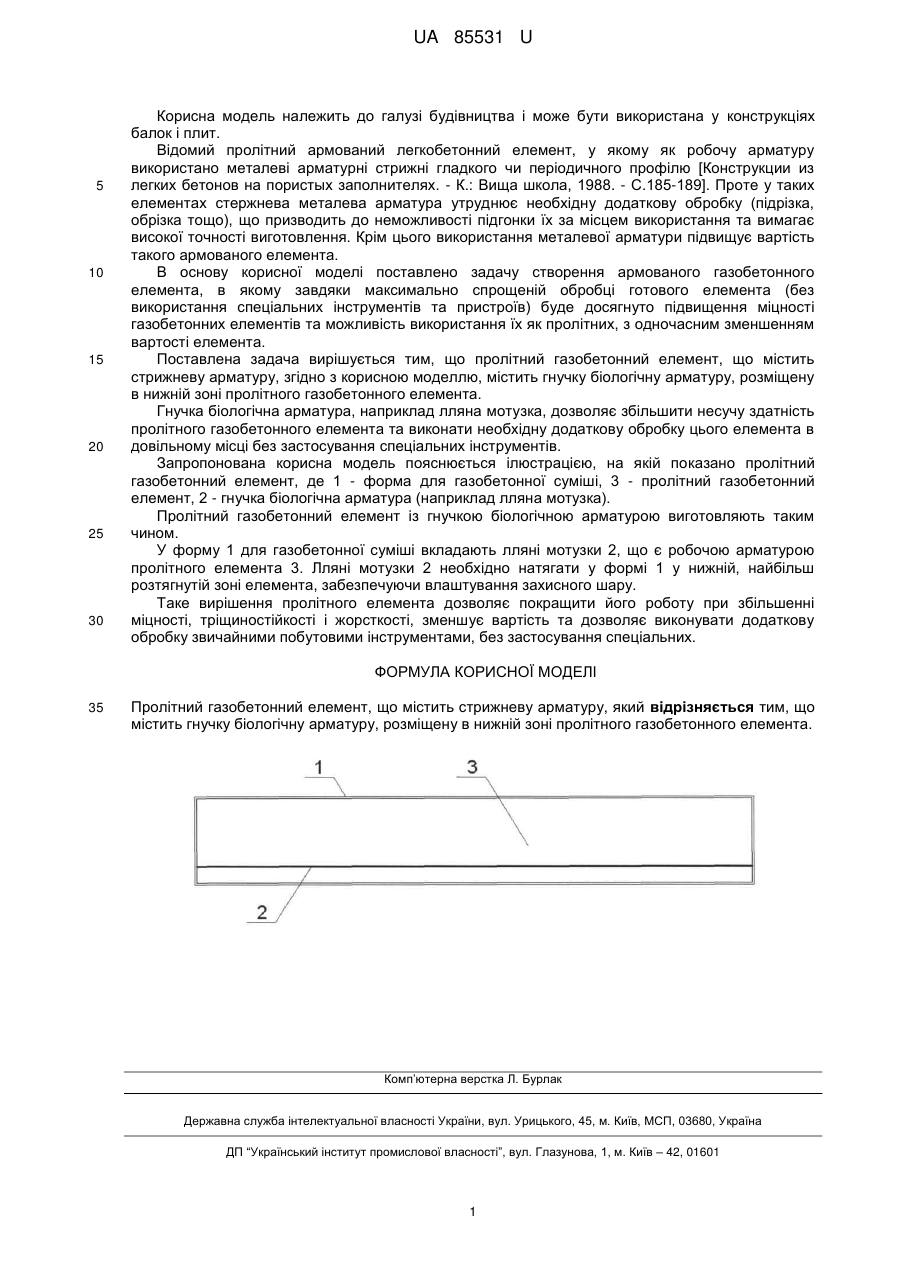

Реферат: UA 85531 U UA 85531 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С.185-189]. Проте у таких елементах стержнева металева арматура утруднює необхідну додаткову обробку (підрізка, обрізка тощо), що призводить до неможливості підгонки їх за місцем використання та вимагає високої точності виготовлення. Крім цього використання металевої арматури підвищує вартість такого армованого елемента. В основу корисної моделі поставлено задачу створення армованого газобетонного елемента, в якому завдяки максимально спрощеній обробці готового елемента (без використання спеціальних інструментів та пристроїв) буде досягнуто підвищення міцності газобетонних елементів та можливість використання їх як пролітних, з одночасним зменшенням вартості елемента. Поставлена задача вирішується тим, що пролітний газобетонний елемент, що містить стрижневу арматуру, згідно з корисною моделлю, містить гнучку біологічну арматуру, розміщену в нижній зоні пролітного газобетонного елемента. Гнучка біологічна арматура, наприклад лляна мотузка, дозволяє збільшити несучу здатність пролітного газобетонного елемента та виконати необхідну додаткову обробку цього елемента в довільному місці без застосування спеціальних інструментів. Запропонована корисна модель пояснюється ілюстрацією, на якій показано пролітний газобетонний елемент, де 1 - форма для газобетонної суміші, 3 - пролітний газобетонний елемент, 2 - гнучка біологічна арматура (наприклад лляна мотузка). Пролітний газобетонний елемент із гнучкою біологічною арматурою виготовляють таким чином. У форму 1 для газобетонної суміші вкладають лляні мотузки 2, що є робочою арматурою пролітного елемента 3. Лляні мотузки 2 необхідно натягати у формі 1 у нижній, найбільш розтягнутій зоні елемента, забезпечуючи влаштування захисного шару. Таке вирішення пролітного елемента дозволяє покращити його роботу при збільшенні міцності, тріщиностійкості і жорсткості, зменшує вартість та дозволяє виконувати додаткову обробку звичайними побутовими інструментами, без застосування спеціальних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пролітний газобетонний елемент, що містить стрижневу арматуру, який відрізняється тим, що містить гнучку біологічну арматуру, розміщену в нижній зоні пролітного газобетонного елемента. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
