Пролітний пінобетонний елемент

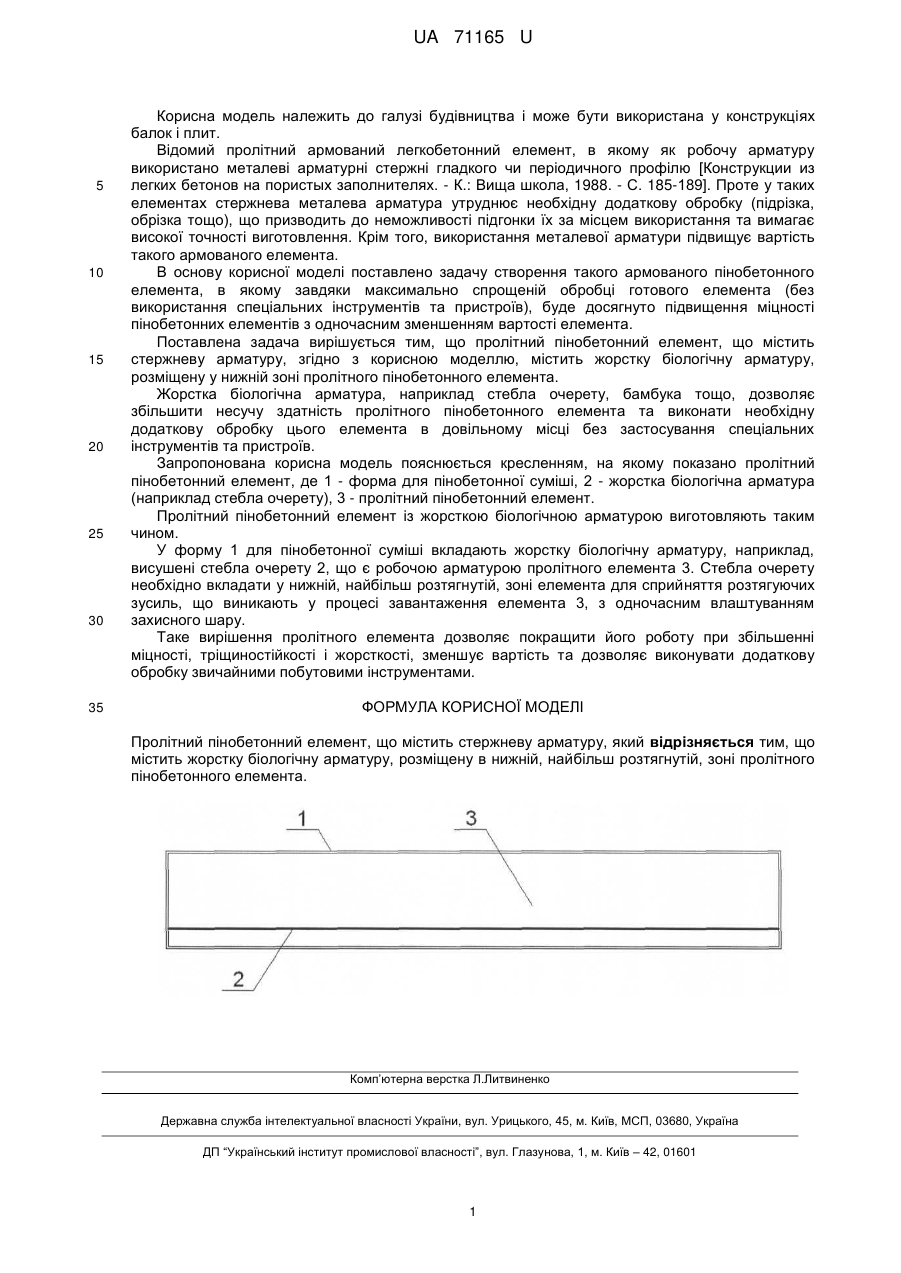

Реферат: UA 71165 U UA 71165 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, в якому як робочу арматуру використано металеві арматурні стержні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких елементах стержнева металева арматура утруднює необхідну додаткову обробку (підрізка, обрізка тощо), що призводить до неможливості підгонки їх за місцем використання та вимагає високої точності виготовлення. Крім того, використання металевої арматури підвищує вартість такого армованого елемента. В основу корисної моделі поставлено задачу створення такого армованого пінобетонного елемента, в якому завдяки максимально спрощеній обробці готового елемента (без використання спеціальних інструментів та пристроїв), буде досягнуто підвищення міцності пінобетонних елементів з одночасним зменшенням вартості елемента. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, що містить стержневу арматуру, згідно з корисною моделлю, містить жорстку біологічну арматуру, розміщену у нижній зоні пролітного пінобетонного елемента. Жорстка біологічна арматура, наприклад стебла очерету, бамбука тощо, дозволяє збільшити несучу здатність пролітного пінобетонного елемента та виконати необхідну додаткову обробку цього елемента в довільному місці без застосування спеціальних інструментів та пристроїв. Запропонована корисна модель пояснюється кресленням, на якому показано пролітний пінобетонний елемент, де 1 - форма для пінобетонної суміші, 2 - жорстка біологічна арматура (наприклад стебла очерету), 3 - пролітний пінобетонний елемент. Пролітний пінобетонний елемент із жорсткою біологічною арматурою виготовляють таким чином. У форму 1 для пінобетонної суміші вкладають жорстку біологічну арматуру, наприклад, висушені стебла очерету 2, що є робочою арматурою пролітного елемента 3. Стебла очерету необхідно вкладати у нижній, найбільш розтягнутій, зоні елемента для сприйняття розтягуючих зусиль, що виникають у процесі завантаження елемента 3, з одночасним влаштуванням захисного шару. Таке вирішення пролітного елемента дозволяє покращити його роботу при збільшенні міцності, тріщиностійкості і жорсткості, зменшує вартість та дозволяє виконувати додаткову обробку звичайними побутовими інструментами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пролітний пінобетонний елемент, що містить стержневу арматуру, який відрізняється тим, що містить жорстку біологічну арматуру, розміщену в нижній, найбільш розтягнутій, зоні пролітного пінобетонного елемента. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
