Пролітний пінобетонний елемент

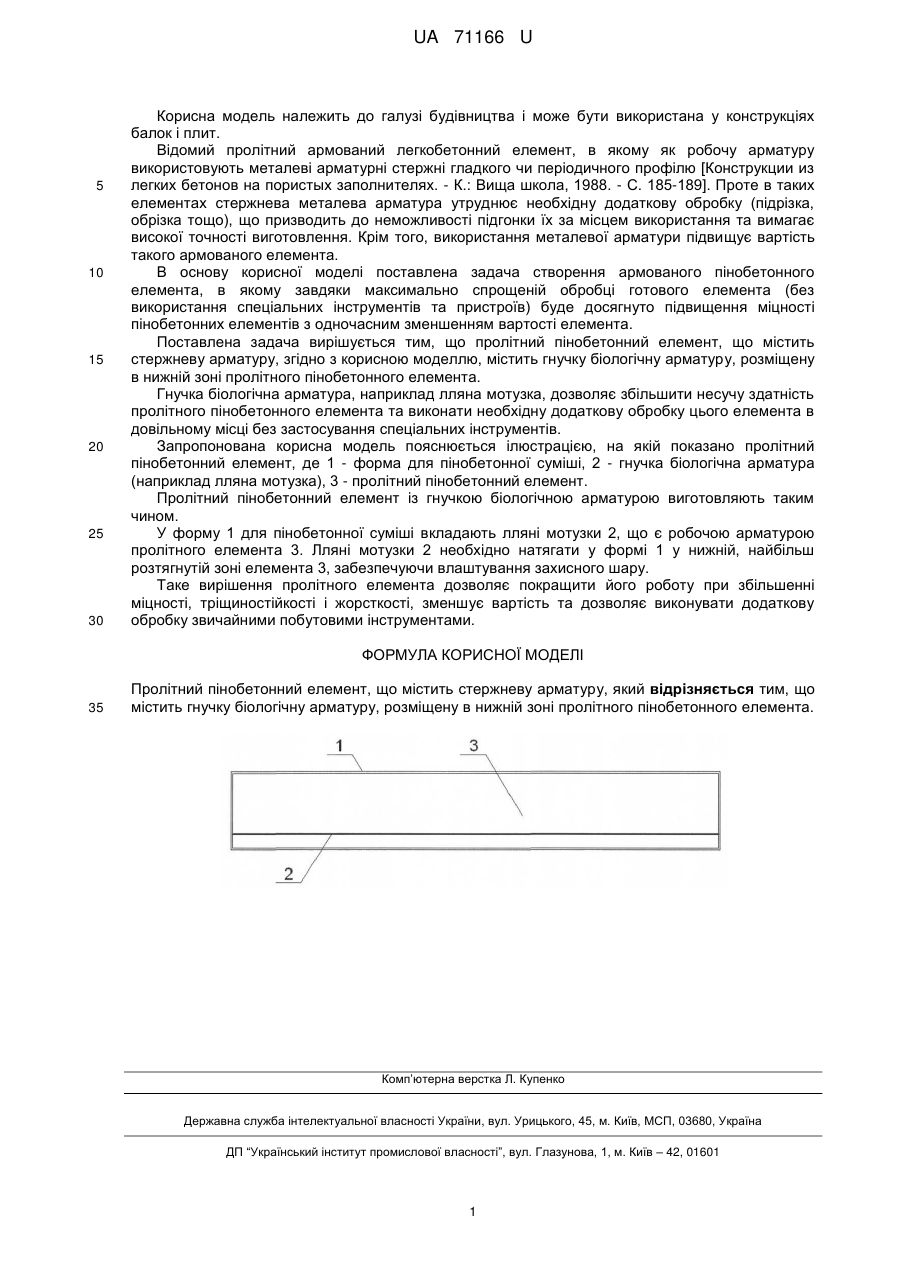

Реферат: UA 71166 U UA 71166 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, в якому як робочу арматуру використовують металеві арматурні стержні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте в таких елементах стержнева металева арматура утруднює необхідну додаткову обробку (підрізка, обрізка тощо), що призводить до неможливості підгонки їх за місцем використання та вимагає високої точності виготовлення. Крім того, використання металевої арматури підвищує вартість такого армованого елемента. В основу корисної моделі поставлена задача створення армованого пінобетонного елемента, в якому завдяки максимально спрощеній обробці готового елемента (без використання спеціальних інструментів та пристроїв) буде досягнуто підвищення міцності пінобетонних елементів з одночасним зменшенням вартості елемента. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, що містить стержневу арматуру, згідно з корисною моделлю, містить гнучку біологічну арматуру, розміщену в нижній зоні пролітного пінобетонного елемента. Гнучка біологічна арматура, наприклад лляна мотузка, дозволяє збільшити несучу здатність пролітного пінобетонного елемента та виконати необхідну додаткову обробку цього елемента в довільному місці без застосування спеціальних інструментів. Запропонована корисна модель пояснюється ілюстрацією, на якій показано пролітний пінобетонний елемент, де 1 - форма для пінобетонної суміші, 2 - гнучка біологічна арматура (наприклад лляна мотузка), 3 - пролітний пінобетонний елемент. Пролітний пінобетонний елемент із гнучкою біологічною арматурою виготовляють таким чином. У форму 1 для пінобетонної суміші вкладають лляні мотузки 2, що є робочою арматурою пролітного елемента 3. Лляні мотузки 2 необхідно натягати у формі 1 у нижній, найбільш розтягнутій зоні елемента 3, забезпечуючи влаштування захисного шару. Таке вирішення пролітного елемента дозволяє покращити його роботу при збільшенні міцності, тріщиностійкості і жорсткості, зменшує вартість та дозволяє виконувати додаткову обробку звичайними побутовими інструментами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пролітний пінобетонний елемент, що містить стержневу арматуру, який відрізняється тим, що містить гнучку біологічну арматуру, розміщену в нижній зоні пролітного пінобетонного елемента. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
