Залізобетонна балка

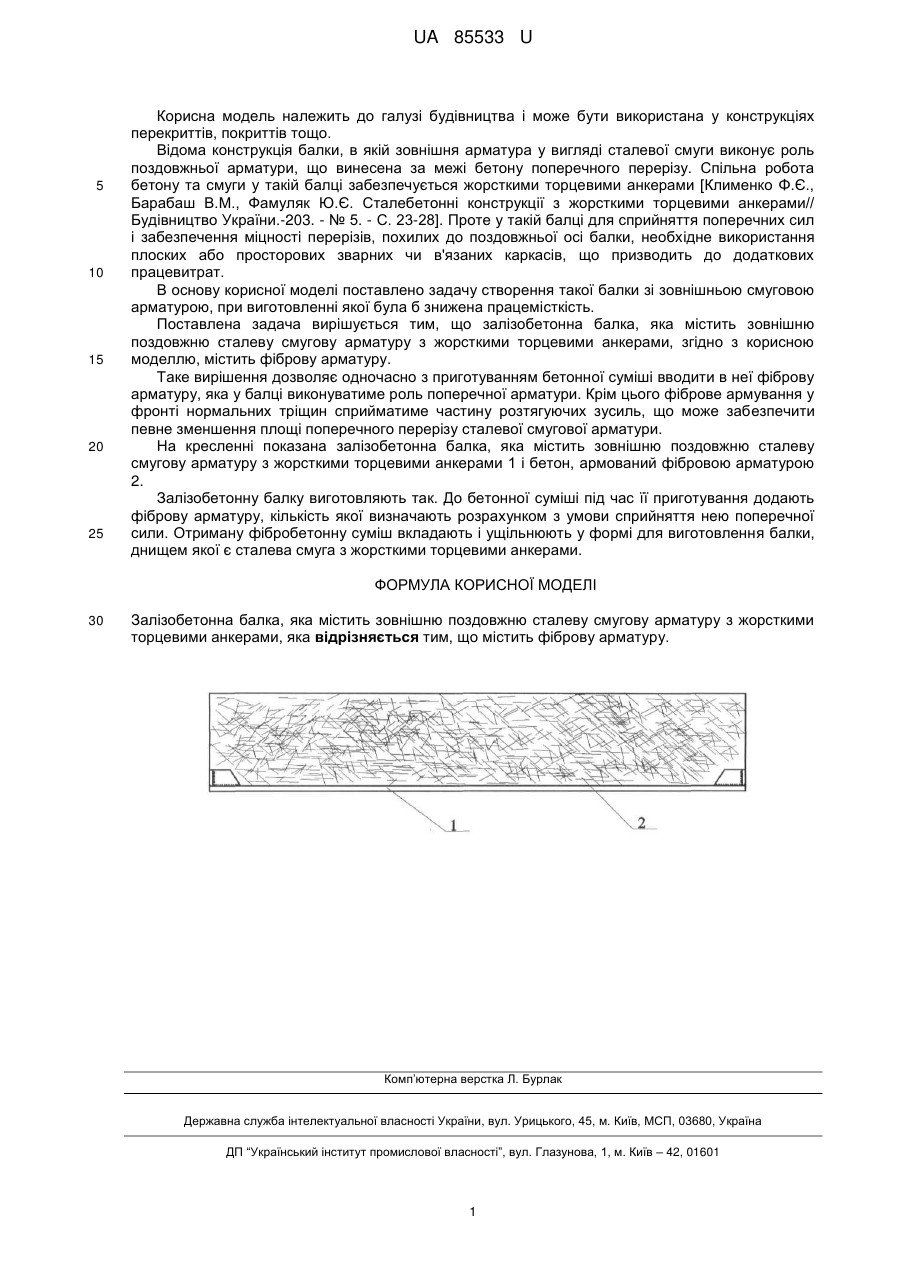

Реферат: UA 85533 U UA 85533 U 5 10 15 20 25 Корисна модель належить до галузі будівництва і може бути використана у конструкціях перекриттів, покриттів тощо. Відома конструкція балки, в якій зовнішня арматура у вигляді сталевої смуги виконує роль поздовжньої арматури, що винесена за межі бетону поперечного перерізу. Спільна робота бетону та смуги у такій балці забезпечується жорсткими торцевими анкерами [Клименко Φ.Є., Барабаш В.М., Фамуляк Ю.Є. Сталебетонні конструкції з жорсткими торцевими анкерами// Будівництво України.-203. - № 5. - С. 23-28]. Проте у такій балці для сприйняття поперечних сил і забезпечення міцності перерізів, похилих до поздовжньої осі балки, необхідне використання плоских або просторових зварних чи в'язаних каркасів, що призводить до додаткових працевитрат. В основу корисної моделі поставлено задачу створення такої балки зі зовнішньою смуговою арматурою, при виготовленні якої була б знижена працемісткість. Поставлена задача вирішується тим, що залізобетонна балка, яка містить зовнішню поздовжню сталеву смугову арматуру з жорсткими торцевими анкерами, згідно з корисною моделлю, містить фіброву арматуру. Таке вирішення дозволяє одночасно з приготуванням бетонної суміші вводити в неї фіброву арматуру, яка у балці виконуватиме роль поперечної арматури. Крім цього фіброве армування у фронті нормальних тріщин сприйматиме частину розтягуючих зусиль, що може забезпечити певне зменшення площі поперечного перерізу сталевої смугової арматури. На кресленні показана залізобетонна балка, яка містить зовнішню поздовжню сталеву смугову арматуру з жорсткими торцевими анкерами 1 і бетон, армований фібровою арматурою 2. Залізобетонну балку виготовляють так. До бетонної суміші під час її приготування додають фіброву арматуру, кількість якої визначають розрахунком з умови сприйняття нею поперечної сили. Отриману фібробетонну суміш вкладають і ущільнюють у формі для виготовлення балки, днищем якої є сталева смуга з жорсткими торцевими анкерами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Залізобетонна балка, яка містить зовнішню поздовжню сталеву смугову арматуру з жорсткими торцевими анкерами, яка відрізняється тим, що містить фіброву арматуру. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
