Пролітний пінобетонний елемент з двостороннім вертикальним армуванням просічно-витяжною сіткою

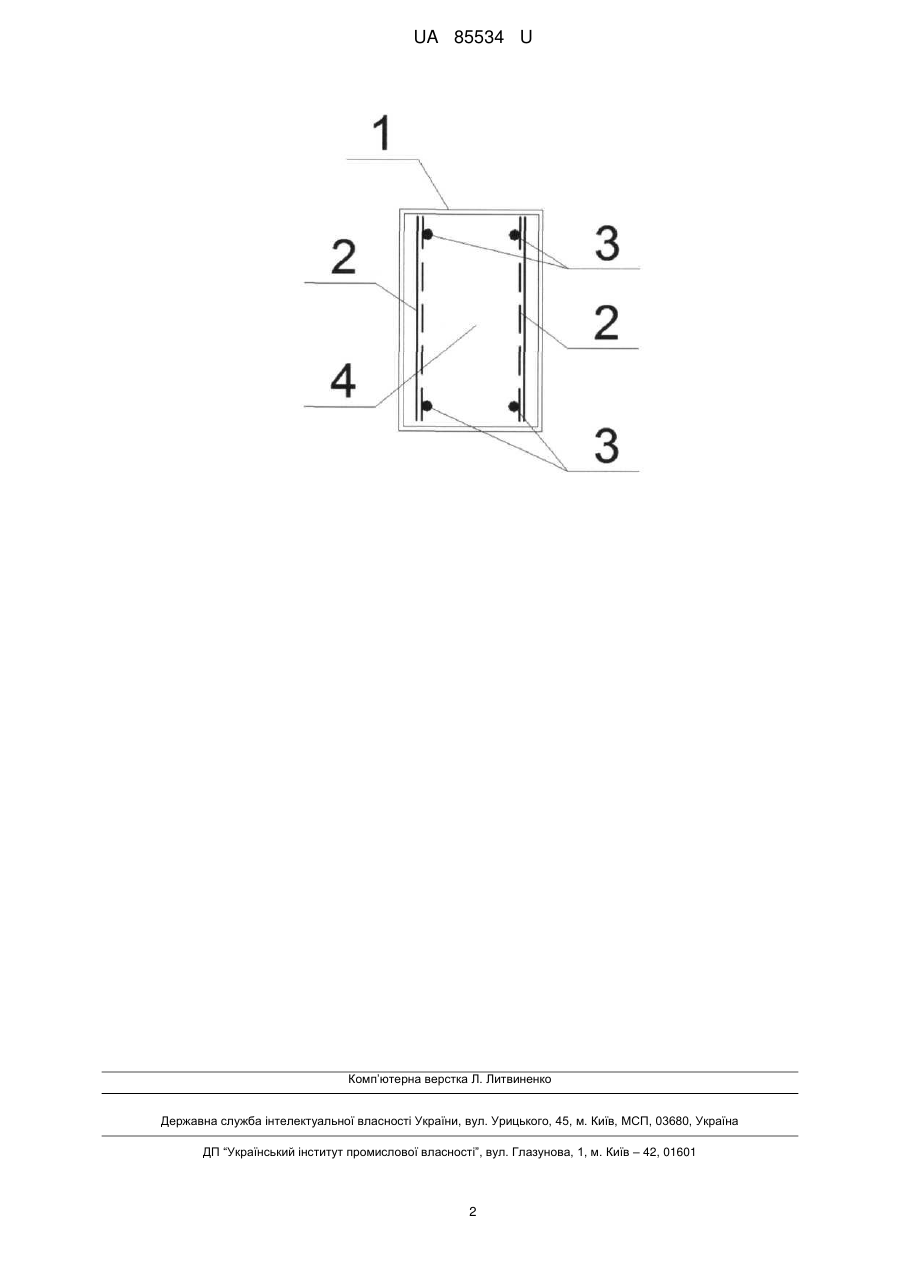

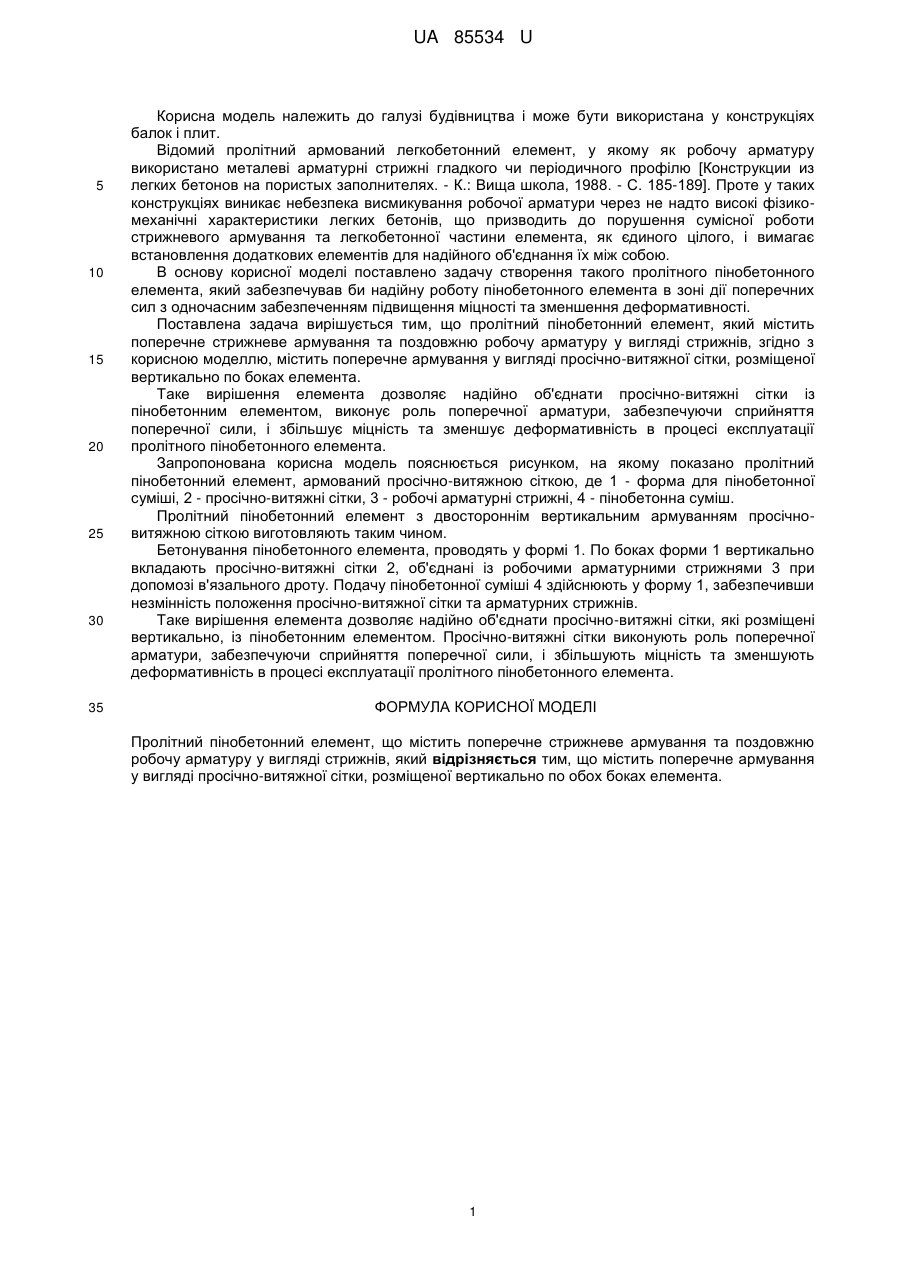

Реферат: UA 85534 U UA 85534 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований легкобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та легкобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого пролітного пінобетонного елемента, який забезпечував би надійну роботу пінобетонного елемента в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний пінобетонний елемент, який містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, згідно з корисною моделлю, містить поперечне армування у вигляді просічно-витяжної сітки, розміщеної вертикально по боках елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні сітки із пінобетонним елементом, виконує роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшує міцність та зменшує деформативність в процесі експлуатації пролітного пінобетонного елемента. Запропонована корисна модель пояснюється рисунком, на якому показано пролітний пінобетонний елемент, армований просічно-витяжною сіткою, де 1 - форма для пінобетонної суміші, 2 - просічно-витяжні сітки, 3 - робочі арматурні стрижні, 4 - пінобетонна суміш. Пролітний пінобетонний елемент з двостороннім вертикальним армуванням просічновитяжною сіткою виготовляють таким чином. Бетонування пінобетонного елемента, проводять у формі 1. По боках форми 1 вертикально вкладають просічно-витяжні сітки 2, об'єднані із робочими арматурними стрижнями 3 при допомозі в'язального дроту. Подачу пінобетонної суміші 4 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки та арматурних стрижнів. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні сітки, які розміщені вертикально, із пінобетонним елементом. Просічно-витяжні сітки виконують роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшують міцність та зменшують деформативність в процесі експлуатації пролітного пінобетонного елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пролітний пінобетонний елемент, що містить поперечне стрижневе армування та поздовжню робочу арматуру у вигляді стрижнів, який відрізняється тим, що містить поперечне армування у вигляді просічно-витяжної сітки, розміщеної вертикально по обох боках елемента. 1 UA 85534 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
