Спосіб керування розподілом шихти на колошнику доменної печі

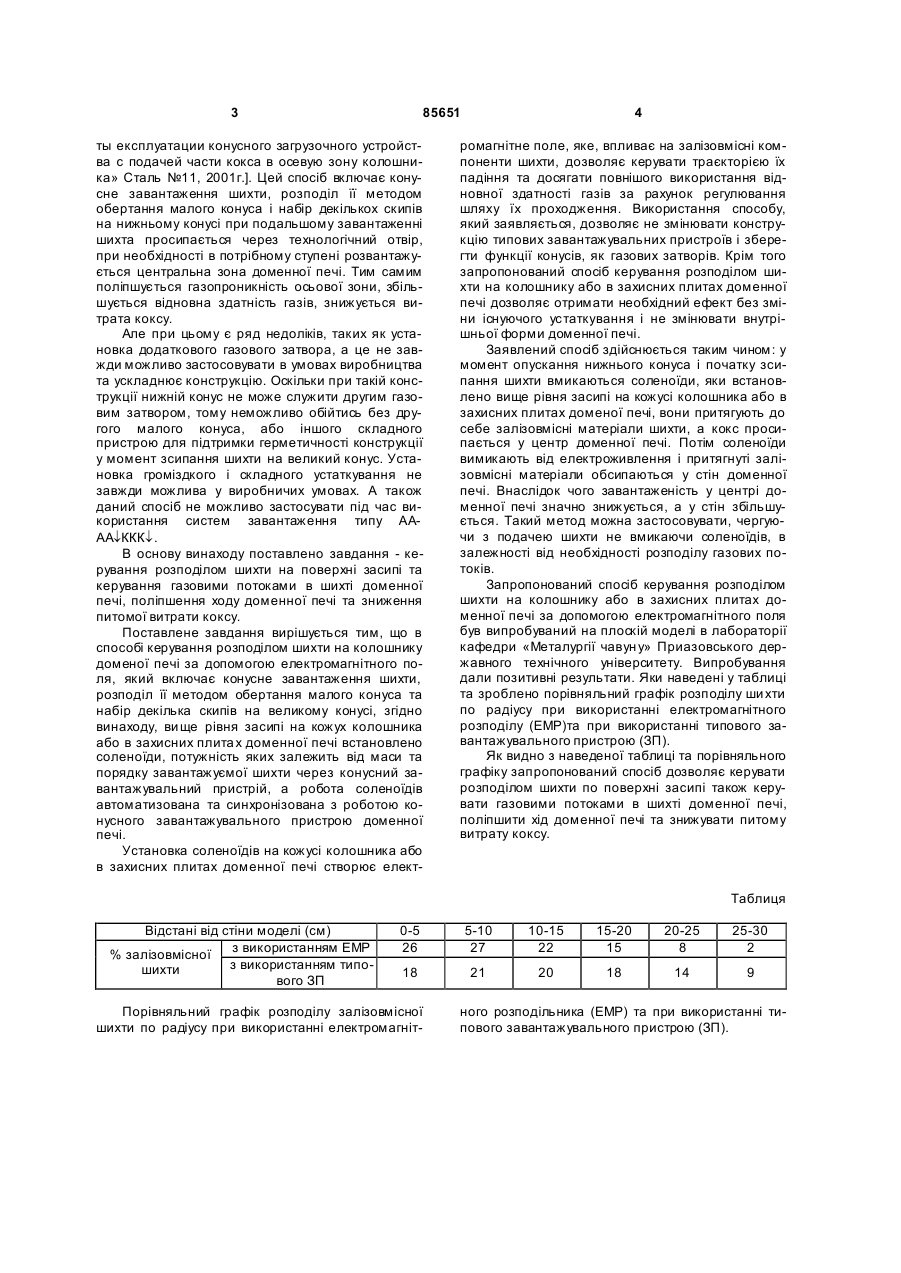

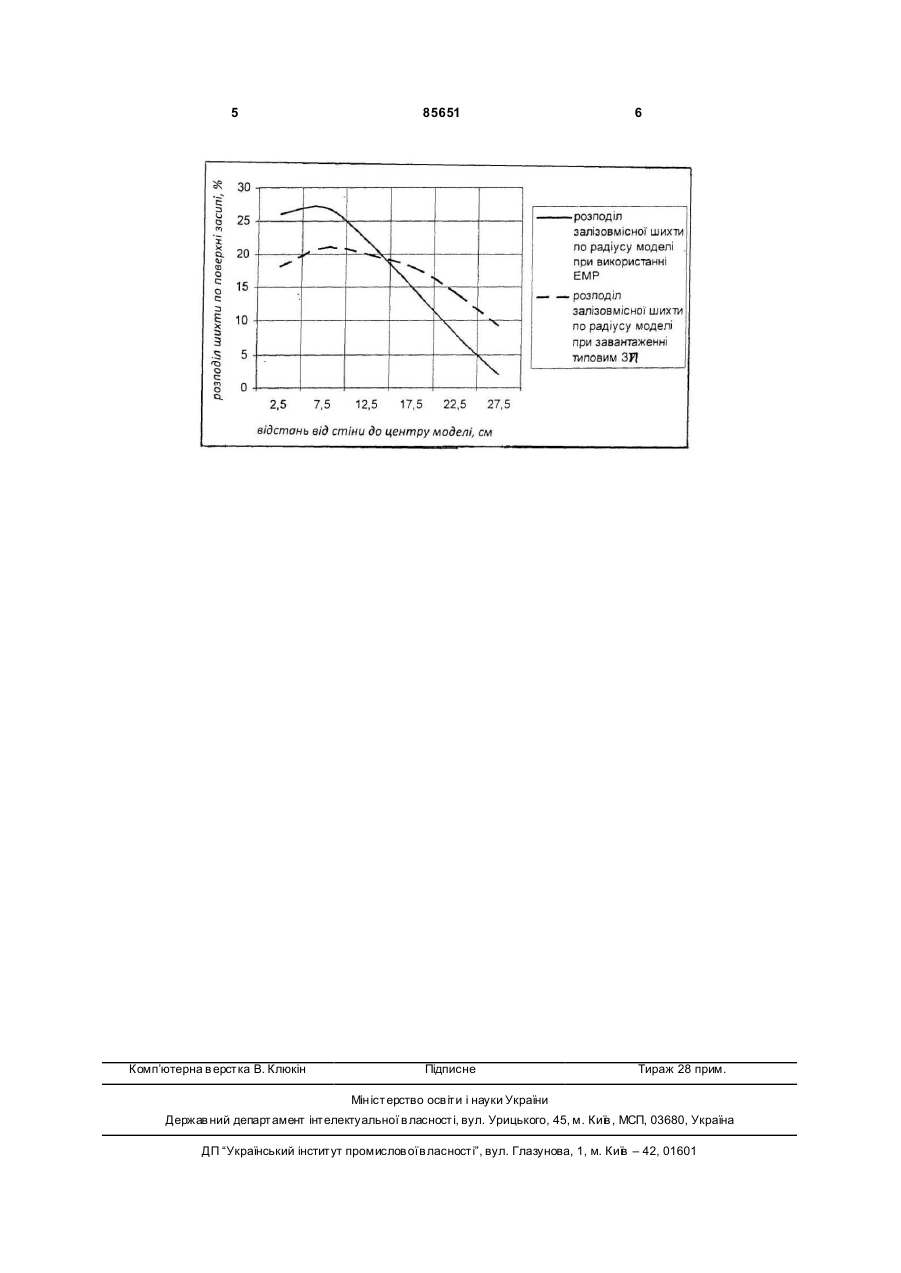

Спосіб керування розподілом шихти на колошнику доменної печі, який включає завантаження шихти у доменну піч за допомогою триконусного завантажувального пристрою, розподіл шихти з набором декількох скіпів на великому конусі триконусного завантажувального пристрою шляхом обертання малого конуса, який відрізняється тим, що додатково встановлюють соленоїди, які створюють електромагнітне поле вище рівня засипки шихти на кожусі колошника або всередині захисних плит доменної печі та впливають ним на магнітну складову ши хти з розподілом останньої на колошнику, при цьому потужність соленоїдів залежить від маси та порядку завантаження шихти, причому роботу соленоїдів автоматизують та синхронізують з роботою триконусного завантажувального пристрою доменної печі. UA (11) (21) a200803714 (22) 24.03.2008 (24) 10.02.2009 (46) 10.02.2009, Бюл.№ 3, 2009 р. (72) СТЕПНОВ ДМИТРО КСЕНОФОНТОВИЧ, UA, БОЙКО ВОЛОДИ МИР СЕМЕНОВИЧ, U A, МАТВІЄНКОВ СЕРГІЙ АНАТОЛІЙОВИЧ, U A, КОСОЛАП МИКОЛА ВОЛОДИМИРОВИЧ, U A, РУСЬКИХ ВОЛОДИМИР ПЕТРОВИЧ, U A, СТЕПНОВ КСЕНОФОНТ КСЕНОФОНТОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА", U A (56) SU, 547 477, A, 25.02.1977 SU, 1 583 447, A1, 07.08.1990 JP, 60-013010, A, 23.01.1985 JP, 60-145306, A, 31.07.1985 JP, 02-153009, A, 12.06.1990 US, 2 408 945, A, 08.10.1946 Авдеев В.А., Шайнович О.И., Ясаков А.В., Марченко А.В. Современные загрузочные устройства доменных печей. - М.: Металлургия, 1994. - С. 13-25 C2 2 (19) 1 3 85651 ты експлуатации конусного загрузочного устройства с подачей части кокса в осевую зону колошника» Сталь №11, 2001г.]. Цей спосіб включає конусне завантаження шихти, розподіл її методом обертання малого конуса і набір декількох скипів на нижньому конусі при подальшому завантаженні шихта просипається через технологічний отвір, при необхідності в потрібному ступені розвантажується центральна зона доменної печі. Тим самим поліпшується газопроникність осьової зони, збільшується відновна здатність газів, знижується витрата коксу. Але при цьому є ряд недоліків, таких як установка додаткового газового затвора, а це не завжди можливо застосовувати в умовах виробництва та ускладнює конструкцію. Оскільки при такій конструкції нижній конус не може служити другим газовим затвором, тому неможливо обійтись без другого малого конуса, або іншого складного пристрою для підтримки герметичності конструкції у момент зсипання шихти на великий конус. Установка громіздкого і складного устаткування не завжди можлива у виробничих умовах. А також даний спосіб не можливо застосувати під час використання систем завантаження типу АААА¯ККК¯. В основу винаходу поставлено завдання - керування розподілом шихти на поверхні засипі та керування газовими потоками в шихті доменної печі, поліпшення ходу доменної печі та зниження питомої витрати коксу. Поставлене завдання вирішується тим, що в способі керування розподілом шихти на колошнику доменої печі за допомогою електромагнітного поля, який включає конусне завантаження шихти, розподіл її методом обертання малого конуса та набір декілька скипів на великому конусі, згідно винаходу, ви ще рівня засипі на кожух колошника або в захисних плита х доменної печі встановлено соленоїди, потужність яких залежить від маси та порядку завантажуємої шихти через конусний завантажувальний пристрій, а робота соленоїдів автоматизована та синхронізована з роботою конусного завантажувального пристрою доменної печі. Установка соленоїдів на кожусі колошника або в захисних плитах доменної печі створює елект 4 ромагнітне поле, яке, впливає на залізовмісні компоненти шихти, дозволяє керувати траєкторією їх падіння та досягати повнішого використання відновної здатності газів за рахунок регулювання шляху їх проходження. Використання способу, який заявляється, дозволяє не змінювати конструкцію типових завантажувальних пристроїв і зберегти функції конусів, як газових затворів. Крім того запропонований спосіб керування розподілом шихти на колошнику або в захисних плитах доменної печі дозволяє отримати необхідний ефект без зміни існуючого устаткування і не змінювати внутрішньої форми доменної печі. Заявлений спосіб здійснюється таким чином: у момент опускання нижнього конуса і початку зсипання шихти вмикаються соленоїди, яки встановлено вище рівня засипі на кожусі колошника або в захисних плитах доменої печі, вони притягують до себе залізовмісні матеріали шихти, а кокс просипається у центр доменної печі. Потім соленоїди вимикають від електроживлення і притягнуті залізовмісні матеріали обсипаються у стін доменної печі. Внаслідок чого завантаженість у центрі доменної печі значно знижується, а у стін збільшується. Такий метод можна застосовувати, чергуючи з подачею шихти не вмикаючи соленоїдів, в залежності від необхідності розподілу газових потоків. Запропонований спосіб керування розподілом шихти на колошнику або в захисних плитах доменної печі за допомогою електромагнітного поля був випробуваний на плоскій моделі в лабораторії кафедри «Металургії чавун у» Приазовського державного технічного університету. Випробування дали позитивні результати. Яки наведені у таблиці та зроблено порівняльний графік розподілу ши хти по радіусу при використанні електромагнітного розподілу (ЕМР)та при використанні типового завантажувального пристрою (ЗП). Як видно з наведеної таблиці та порівняльного графіку запропонований спосіб дозволяє керувати розподілом шихти по поверхні засипі також керувати газовими потоками в шихті доменної печі, поліпшити хід доменної печі та знижувати питому витрату коксу. Таблиця Відстані від стіни моделі (см) з використанням ЕМР % залізовмісної з використанням типошихти вого ЗП 0-5 26 5-10 27 10-15 22 15-20 15 20-25 8 25-30 2 18 21 20 18 14 9 Порівняльний графік розподілу залізовмісної шихти по радіусу при використанні електромагніт ного розподільника (EMP) та при використанні типового завантажувального пристрою (ЗП). 5 Комп’ютерна в ерстка В. Клюкін 85651 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
