Спосіб добування метану з чорного моря

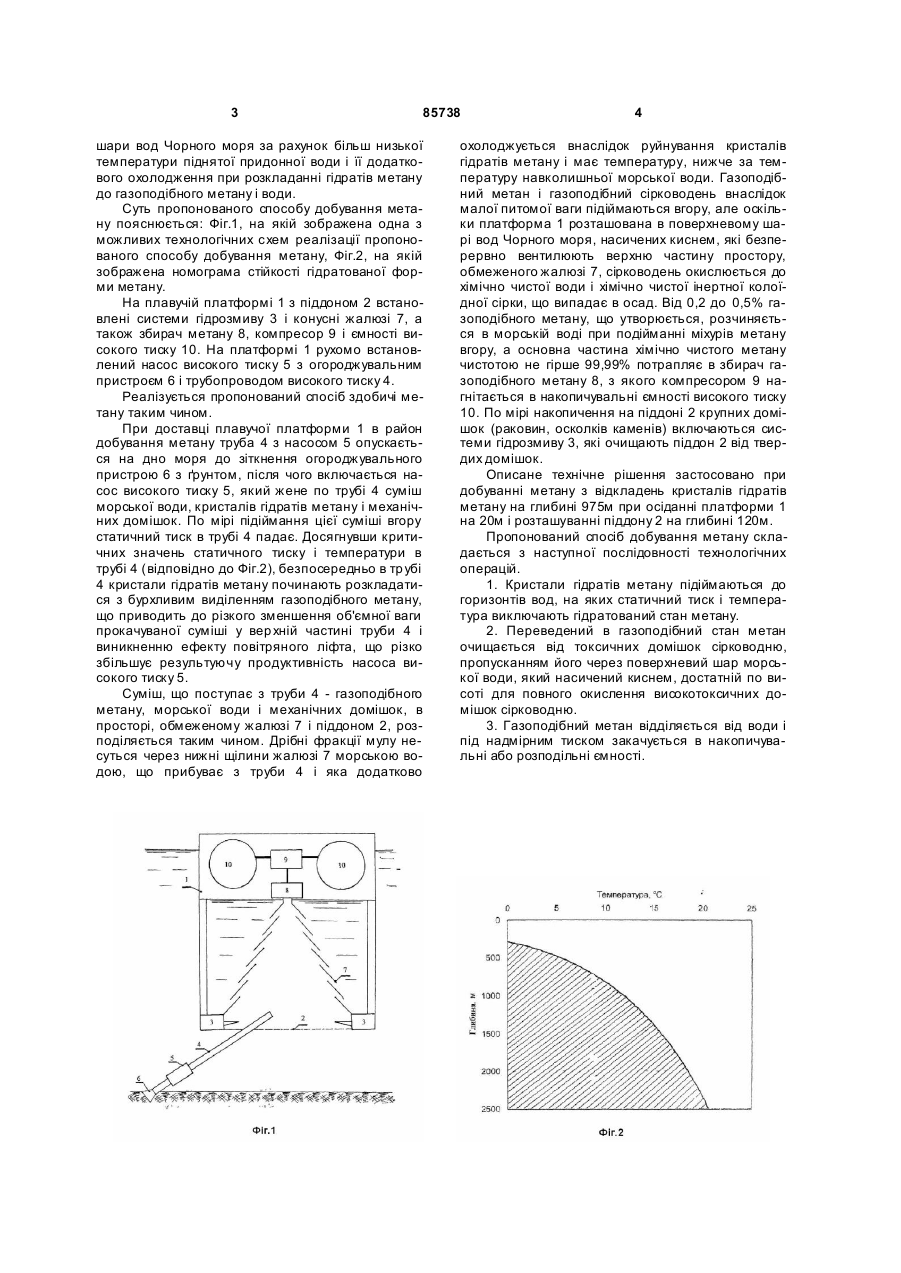

Спосіб добування метану з Чорного моря, що включає підіймання гідратів метану з морського 3 85738 шари вод Чорного моря за рахунок більш низької температури піднятої придонної води і її додаткового охолодження при розкладанні гідратів метану до газоподібного метану і води. Суть пропонованого способу добування метану пояснюється: Фіг.1, на якій зображена одна з можливих технологічних схем реалізації пропонованого способу добування метану, Фіг.2, на якій зображена номограма стійкості гідратованої форми метану. На плавучій платформі 1 з піддоном 2 встановлені системи гідрозмиву 3 і конусні жалюзі 7, а також збирач метану 8, компресор 9 і ємності високого тиску 10. На платформі 1 рухомо встановлений насос високого тиску 5 з огороджувальним пристроєм 6 і трубопроводом високого тиску 4. Реалізується пропонований спосіб здобичі метану таким чином. При доставці плавучої платформи 1 в район добування метану труба 4 з насосом 5 опускається на дно моря до зіткнення огороджувального пристрою 6 з ґрунтом, після чого включається насос високого тиску 5, який жене по трубі 4 суміш морської води, кристалів гідратів метану і механічних домішок. По мірі підіймання цієї суміші вгору статичний тиск в трубі 4 падає. Досягнувши критичних значень статичного тиску і температури в трубі 4 (відповідно до Фіг.2), безпосередньо в тр убі 4 кристали гідратів метану починають розкладатися з бурхливим виділенням газоподібного метану, що приводить до різкого зменшення об'ємної ваги прокачуваної суміші у вер хній частині труби 4 і виникненню ефекту повітряного ліфта, що різко збільшує результуючу продуктивність насоса високого тиску 5. Суміш, що поступає з труби 4 - газоподібного метану, морської води і механічних домішок, в просторі, обмеженому жалюзі 7 і піддоном 2, розподіляється таким чином. Дрібні фракції мулу несуться через нижні щілини жалюзі 7 морською водою, що прибуває з труби 4 і яка додатково 4 охолоджується внаслідок руйнування кристалів гідратів метану і має температуру, нижче за температуру навколишньої морської води. Газоподібний метан і газоподібний сірководень внаслідок малої питомої ваги підіймаються вгору, але оскільки платформа 1 розташована в поверхневому шарі вод Чорного моря, насичених киснем, які безперервно вентилюють верхню частину простору, обмеженого жалюзі 7, сірководень окислюється до хімічно чистої води і хімічно чистої інертної колоїдної сірки, що випадає в осад. Від 0,2 до 0,5% газоподібного метану, що утворюється, розчиняється в морській воді при подійманні міхурів метану вгору, а основна частина хімічно чистого метану чистотою не гірше 99,99% потрапляє в збирач газоподібного метану 8, з якого компресором 9 нагнітається в накопичувальні ємності високого тиску 10. По мірі накопичення на піддоні 2 крупних домішок (раковин, осколків каменів) включаються системи гідрозмиву 3, які очищають піддон 2 від твердих домішок. Описане технічне рішення застосовано при добуванні метану з відкладень кристалів гідратів метану на глибині 975м при осіданні платформи 1 на 20м і розташуванні піддону 2 на глибині 120м. Пропонований спосіб добування метану складається з наступної послідовності технологічних операцій. 1. Кристали гідратів метану підіймаються до горизонтів вод, на яких статичний тиск і температура виключають гідратований стан метану. 2. Переведений в газоподібний стан метан очищається від токсичних домішок сірководню, пропусканням його через поверхневий шар морської води, який насичений киснем, достатній по висоті для повного окислення високотоксичних домішок сірководню. 3. Газоподібний метан відділяється від води і під надмірним тиском закачується в накопичувальні або розподільні ємності. 5 Комп’ютерна в ерстка В. Клюкін 85738 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
