Пристрій для оцінки ригідності рогової оболонки ока

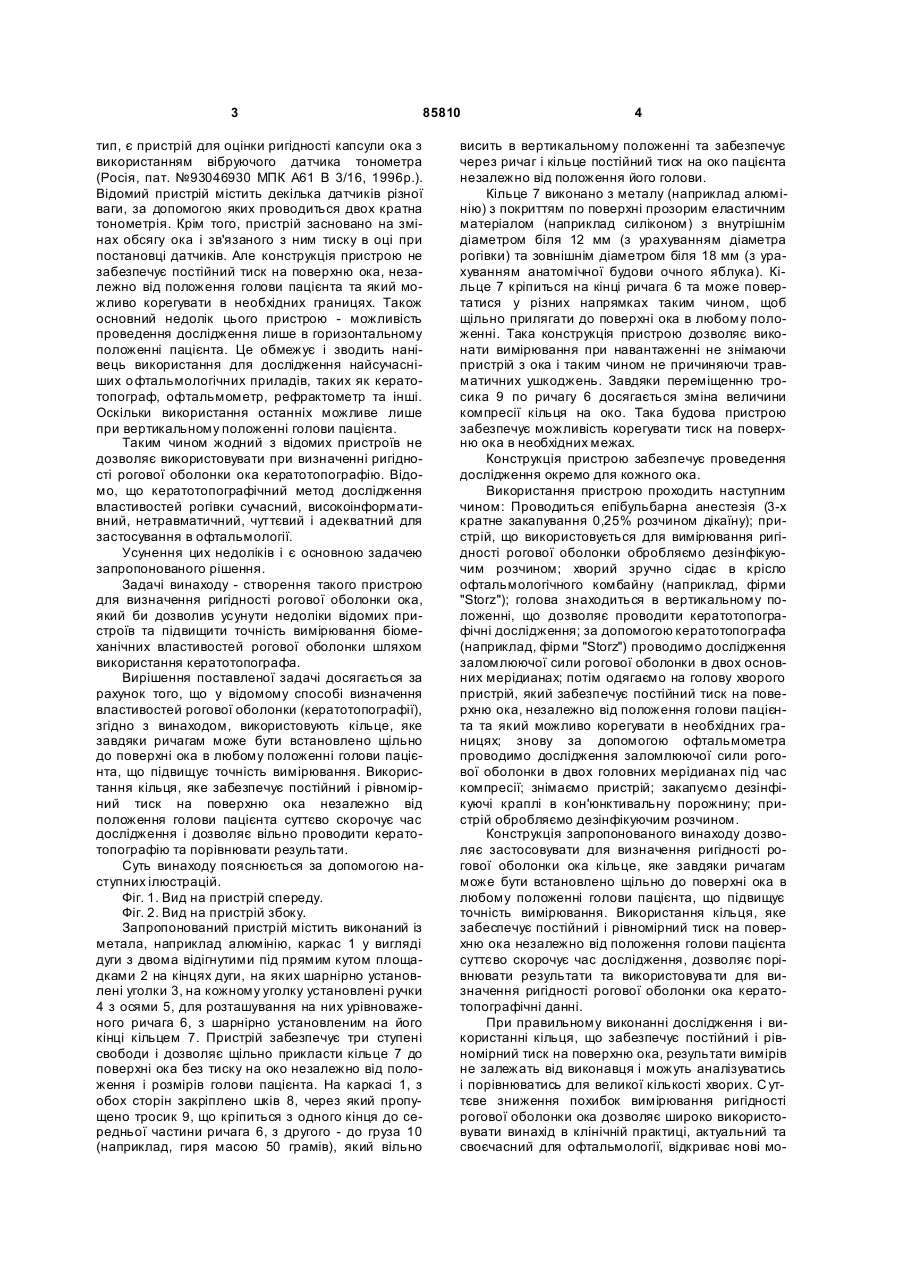

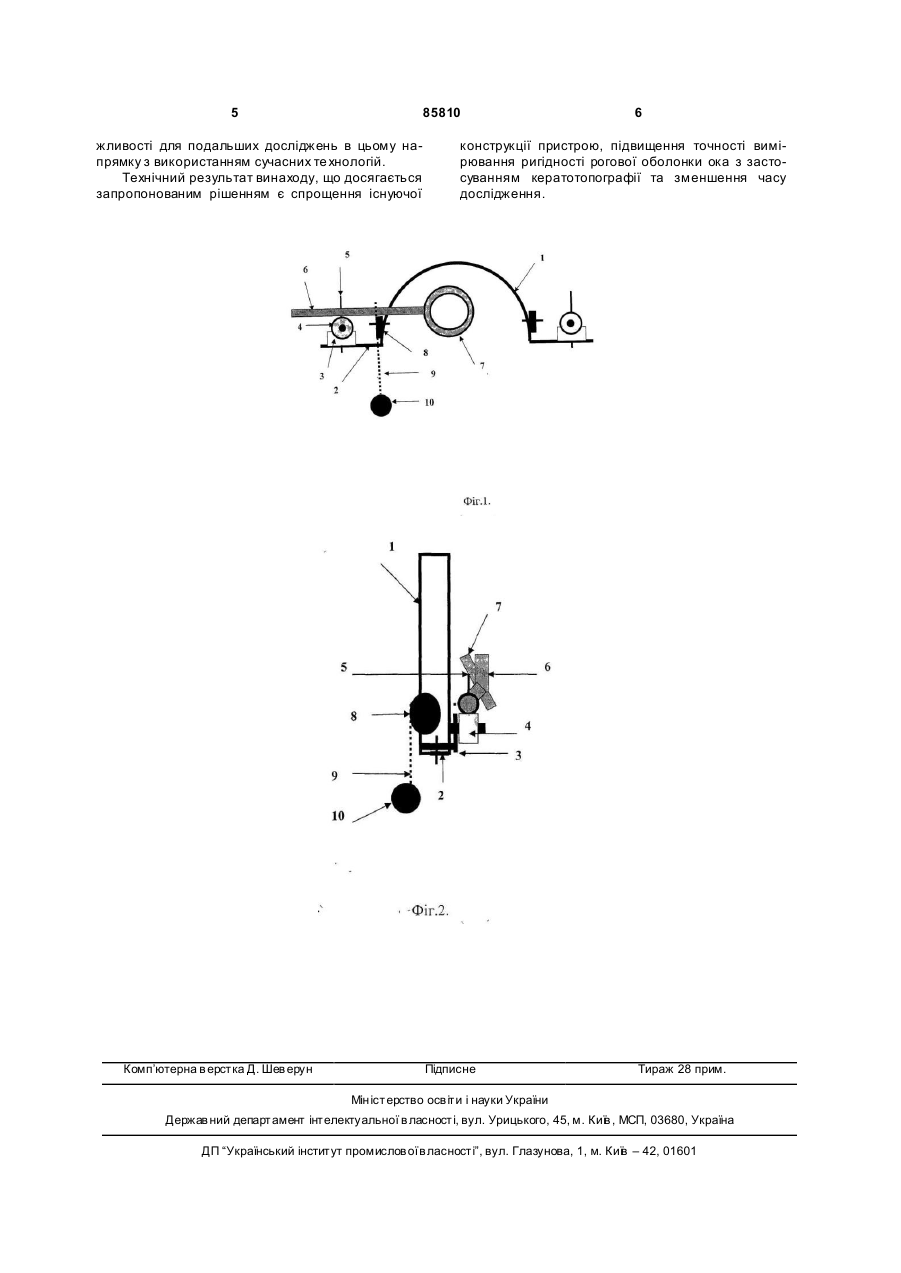

1. Пристрій для оцінки ригідності рогової оболонки ока, який відрізняється тим, що містить C2 2 (19) 1 3 85810 тип, є пристрій для оцінки ригідності капсули ока з використанням вібруючого датчика тонометра (Росія, пат. №93046930 МПК А61 В 3/16, 1996р.). Відомий пристрій містить декілька датчиків різної ваги, за допомогою яких проводиться двох кратна тонометрія. Крім того, пристрій засновано на змінах обсягу ока і зв'язаного з ним тиску в оці при постановці датчиків. Але конструкція пристрою не забезпечує постійний тиск на поверхню ока, незалежно від положення голови пацієнта та який можливо корегувати в необхідних границях. Також основний недолік цього пристрою - можливість проведення дослідження лише в горизонтальному положенні пацієнта. Це обмежує і зводить нанівець використання для дослідження найсучасніших о фтальмологічних приладів, таких як кератотопограф, офтальмометр, рефрактометр та інші. Оскільки використання останніх можливе лише при вертикальному положенні голови пацієнта. Таким чином жодний з відомих пристроїв не дозволяє використовувати при визначенні ригідності рогової оболонки ока кератотопографію. Відомо, що кератотопографічний метод дослідження властивостей рогівки сучасний, високоінформативний, нетравматичний, чуттєвий і адекватний для застосування в офтальмології. Усунення цих недоліків і є основною задачею запропонованого рішення. Задачі винаходу - створення такого пристрою для визначення ригідності рогової оболонки ока, який би дозволив усунути недоліки відомих пристроїв та підвищити точність вимірювання біомеханічних властивостей рогової оболонки шляхом використання кератотопографа. Вирішення поставленої задачі досягається за рахунок того, що у відомому способі визначення властивостей рогової оболонки (кератотопографії), згідно з винаходом, використовують кільце, яке завдяки ричагам може бути встановлено щільно до поверхні ока в любому положенні голови пацієнта, що підвищує точність вимірювання. Використання кільця, яке забезпечує постійний і рівномірний тиск на поверхню ока незалежно від положення голови пацієнта суттєво скорочує час дослідження і дозволяє вільно проводити кератотопографію та порівнювати результати. Суть винаходу пояснюється за допомогою наступних ілюстрацій. Фіг. 1. Вид на пристрій спереду. Фіг. 2. Вид на пристрій збоку. Запропонований пристрій містить виконаний із метала, наприклад алюмінію, каркас 1 у вигляді дуги з двома відігнутими під прямим кутом площадками 2 на кінцях дуги, на яких шарнірно установлені уголки 3, на кожному уголку установлені ручки 4 з осями 5, для розташування на них урівноваженого ричага 6, з шарнірно установленим на його кінці кільцем 7. Пристрій забезпечує три ступені свободи і дозволяє щільно прикласти кільце 7 до поверхні ока без тиску на око незалежно від положення і розмірів голови пацієнта. На каркасі 1, з обох сторін закріплено шків 8, через який пропущено тросик 9, що кріпиться з одного кінця до середньої частини ричага 6, з другого - до груза 10 (наприклад, гиря масою 50 грамів), який вільно 4 висить в вертикальному положенні та забезпечує через ричаг і кільце постійний тиск на око пацієнта незалежно від положення його голови. Кільце 7 виконано з металу (наприклад алюмінію) з покриттям по поверхні прозорим еластичним матеріалом (наприклад силіконом) з внутрішнім діаметром біля 12 мм (з урахуванням діаметра рогівки) та зовнішнім діаметром біля 18 мм (з урахуванням анатомічної будови очного яблука). Кільце 7 кріпиться на кінці ричага 6 та може повертатися у різних напрямках таким чином, щоб щільно прилягати до поверхні ока в любому положенні. Така конструкція пристрою дозволяє виконати вимірювання при навантаженні не знімаючи пристрій з ока і таким чином не причиняючи травматичних ушкоджень. Завдяки переміщенню тросика 9 по ричагу 6 досягається зміна величини компресії кільця на око. Така будова пристрою забезпечує можливість корегувати тиск на поверхню ока в необхідних межах. Конструкція пристрою забезпечує проведення дослідження окремо для кожного ока. Використання пристрою проходить наступним чином: Проводиться епібульбарна анестезія (3-х кратне закапування 0,25% розчином дікаїну); пристрій, що використовується для вимірювання ригідності рогової оболонки обробляємо дезінфікуючим розчином; хворий зручно сідає в крісло офтальмологічного комбайну (наприклад, фірми "Storz"); голова знаходиться в вертикальному положенні, що дозволяє проводити кератотопографічні дослідження; за допомогою кератотопографа (наприклад, фірми "Storz") проводимо дослідження заломлюючої сили рогової оболонки в двох основних мерідианах; потім одягаємо на голову хворого пристрій, який забезпечує постійний тиск на поверхню ока, незалежно від положення голови пацієнта та який можливо корегувати в необхідних границях; знову за допомогою офтальмометра проводимо дослідження заломлюючої сили рогової оболонки в двох головних мерідианах під час компресії; знімаємо пристрій; закапуємо дезінфікуючі краплі в кон'юнктивальну порожнину; пристрій обробляємо дезінфікуючим розчином. Конструкція запропонованого винаходу дозволяє застосовувати для визначення ригідності рогової оболонки ока кільце, яке завдяки ричагам може бути встановлено щільно до поверхні ока в любому положенні голови пацієнта, що підвищує точність вимірювання. Використання кільця, яке забеспечує постійний і рівномірний тиск на поверхню ока незалежно від положення голови пацієнта суттєво скорочує час дослідження, дозволяє порівнювати результати та використовува ти для визначення ригідності рогової оболонки ока кератотопографічні данні. При правильному виконанні дослідження і використанні кільця, що забезпечує постійний і рівномірний тиск на поверхню ока, результати вимірів не залежать від виконавця і можуть аналізуватись і порівнюватись для великої кількості хворих. С уттєве зниження похибок вимірювання ригідності рогової оболонки ока дозволяє широко використовувати винахід в клінічній практиці, актуальний та своєчасний для офтальмології, відкриває нові мо 5 85810 жливості для подальших досліджень в цьому напрямку з використанням сучасних те хнологій. Технічний результат винаходу, що досягається запропонованим рішенням є спрощення існуючої Комп’ютерна в ерстка Д. Шев ерун 6 конструкції пристрою, підвищення точності вимірювання ригідності рогової оболонки ока з застосуванням кератотопографії та зменшення часу дослідження. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
