Пиловловлювач для уловлювання пилу, що налипає

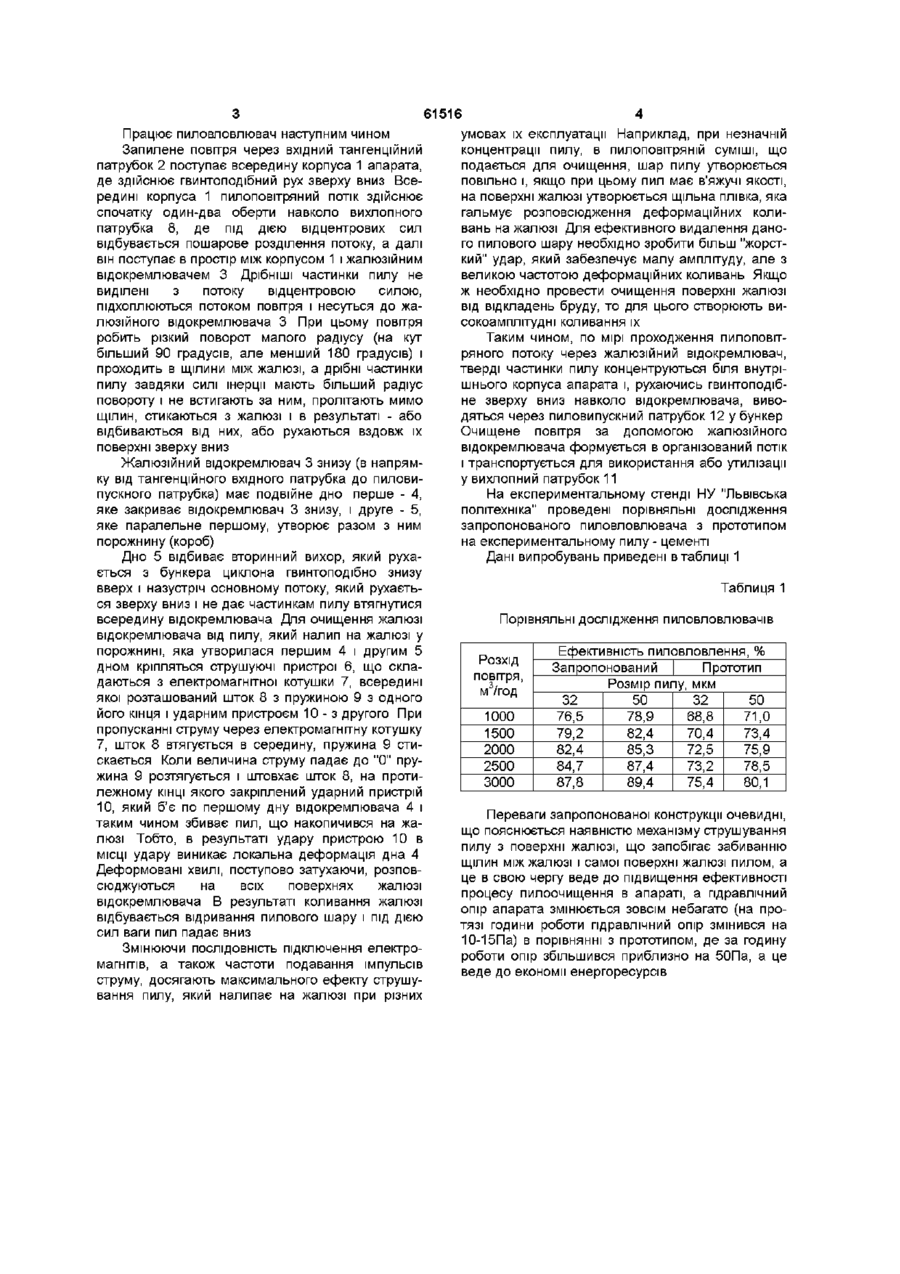

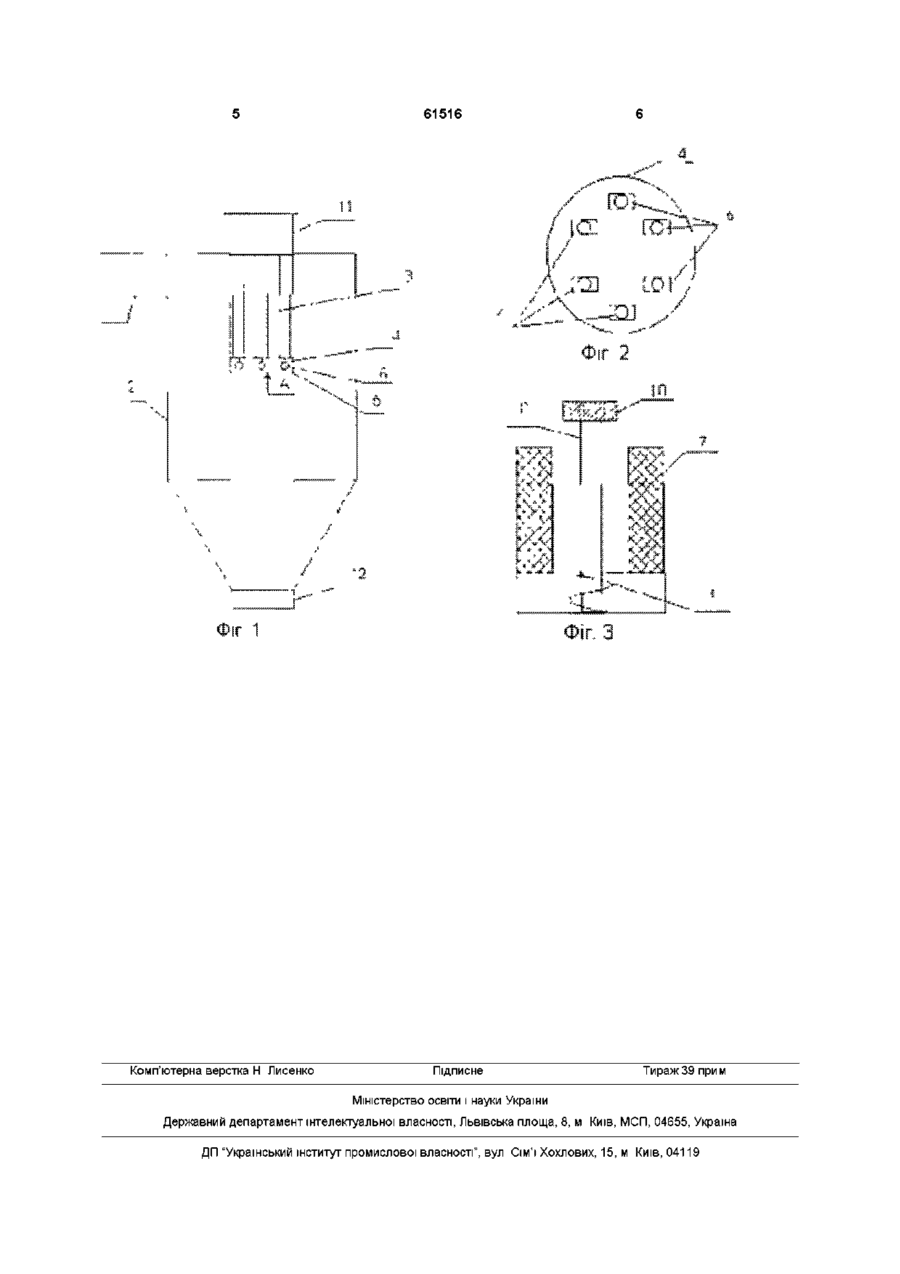

Пиловловлювач для уловлювання пилу, що налипає, який містить циліндрично-конічний корпус з тангенціальним вхідним патрубком, осьовим вихлопним і пиловипускним патрубками, жалюзійний відокремлювач, який відрізняється тим, що жалюзійний відокремлювач знизу має подвійне дно, в якому вертикально розміщені пристрої для очищення жалюзі від пилу, який налипає, у вигляді електромагнітних котушок, виконаних з можливістю втягування штоків усередину, а на протилежних кінцях штоків закріплені ударні пристрої Винахід відноситься до апаратів для очистки повітря від пилу і може використовуватися в усіх без винятку галузях промисловості, де виділяється пил, що налипає У прототипі (Авторське свідоцтво СРСР №793608 МКВ В01Д45/12, бюл1, 1981рік) описаний циклон, який включає циліндрично-конічний корпус зі спіральним вхідним патрубком, осьовими вихлопним і пиловипускним патрубками і жалюзійний відокремлювач Пилоповітряна суміш гвинтоподібно рухається зверху вниз від тенденційного вхідного патрубка, пошарово розділяючись при цьому під дією відцентрових сил Вже очищений потік поступає на доочищення шляхом проходження через щілини між жалюзі відокремлювача, де частинки пилу під дією сил інерції відбиваються від жалюзі відокремлювача в потік, який рухається вздовж стінки корпуса апарата вниз до пиловипускного патрубка Очищене повітря яке пройшло через відокремлювач, виводиться через вихлопний патрубок Недоліком даного циклону є значне зниження ефективності його роботи через налипання пилу на жалюзі відокремлювача, що веде до зменшення ширини щілин між жалюзі і збільшення кута атаки (кута між напрямком руху потоку і площиною жалюзі), а це в свою чергу підвищує гідравлічний опір апарата При такій конструкції пиловловлювача при очистці повітря від пилу, який налипає, відбувається не відбивання частинок пилу від жалюзі, а присипання їх до и поверхні, що зразу з одного боку змінює кут атаки, тобто погіршує процес відбиття частинок пилу від неї, а з другого боку - забиває щілини між жалюзі, тобто порушує аероди наміку розділення двофазних систем, змінює гідродинамічний опір в корпусі в середині відокремлювача, а це в кінцевому рахунку приводить до зменшення ефективності його роботи В основу винаходу поставлене завдання створення пиловловлювача, в якому за рахунок струшування пилу, який налип до жалюзі, добитися підвищення ефективності процесу очистки повітря від пилу і зменшення гідравлічного опору апарата Поставлене завдання вирішується тим, що в пиловловлювачі, який містить циліндричноконічний корпус з тангенційним вхідним патрубком, осьовим вихлопним і пило випускним патрубками, жалюзійний відокремлювач згідно з винаходом жалюзійний відокремлювач знизу має подвійне дно, в якому вертикально розміщені пристрої для очищення жалюзі від пилу, який налипає, у вигляді електромагнітних котушок, штоки яких можуть втягуватися всередину, а на протилежному КІНЦІ ШТОКІВ закріплений ударний пристрій Конструкція і принцип дії будуть показані на рисунках На фіг 1 - показаний загальний вигляд пиловловлювача зі знятою кришкою На фіг 2 - вигляд по стрілці А зі знятим другим дном На фіг 3 - схема струшуючого пристрою Пиловловлювач складається з циліндричноконічного корпуса 1, тангенційного вхідного патрубка 2, жалюзійного відокремлювача 3, першого дна відокремлювача 4, другого дна відокремлювача 5, струшуючих пристроїв 6, які складаються з електромагнітної котушки 7, штоку 8, пружини 9, ударного пристрою 10, вихлопного патрубка очищеного повітря 11, патрубка виходу пилу 12 (О ю (О 61516 Працює пиловловлювач наступним чином Запилене повітря через вхідний тангенційний патрубок 2 поступає всередину корпуса 1 апарата, де здійснює гвинтоподібний рух зверху вниз Всередині корпуса 1 пилоповітряний потік здійснює спочатку один-два оберти навколо вихлопного патрубка 8, де під дією відцентрових сил відбувається пошарове розділення потоку, а далі він поступає в простір між корпусом 1 і жалюзійним відокремлювачем 3 Дрібніші частинки пилу не виділені з потоку відцентровою силою, підхоплюються потоком повітря і несуться до жалюзійного відокремлювача 3 При цьому повітря робить різкий поворот малого радіусу (на кут більший 90 градусів, але менший 180 градусів) і проходить в щілини між жалюзі, а дрібні частинки пилу завдяки силі інерції мають більший радіус повороту і не встигають за ним, пролітають мимо щілин, стикаються з жалюзі і в результаті - або відбиваються від них, або рухаються вздовж їх поверхні зверху вниз Жалюзійний відокремлювач 3 знизу (в напрямку від тангенційного вхідного патрубка до пиловипускного патрубка) має подвійне дно перше - 4, яке закриває відокремлювач 3 знизу, і друге - 5, яке паралельне першому, утворює разом з ним порожнину (короб) Дно 5 відбиває вторинний вихор, який рухається з бункера циклона гвинтоподібно знизу вверх і назустріч основному потоку, який рухається зверху вниз і не дає частинкам пилу втягнутися всередину відокремлювача Для очищення жалюзі відокремлювача від пилу, який налип на жалюзі у порожнині, яка утворилася першим 4 і другим 5 дном кріпляться струшуючі пристрої 6, що складаються з електромагнітної котушки 7, всередині якої розташований шток 8 з пружиною 9 з одного його кінця і ударним пристроєм 10 - з другого При пропусканні струму через електромагнітну котушку 7, шток 8 втягується в середину, пружина 9 стискається Коли величина струму падає до "0" пружина 9 розтягується і штовхає шток 8, на протилежному КІНЦІ якого закріплений ударний пристрій 10, який б'є по першому дну відокремлювача 4 і таким чином збиває пил, що накопичився на жалюзі Тобто, в результаті удару пристрою 10 в МІСЦІ удару виникає локальна деформація дна 4 Деформовані хвилі, поступово затухаючи, розповсюджуються на всіх поверхнях жалюзі відокремлювача В результаті коливання жалюзі відбувається відривання пилового шару і під дією сил ваги пил падає вниз Змінюючи ПОСЛІДОВНІСТЬ підключення електромагнітів, а також частоти подавання імпульсів струму, досягають максимального ефекту струшування пилу, який налипає на жалюзі при різних умовах їх експлуатації Наприклад, при незначній концентрації пилу, в пилоповітряній суміші, що подається для очищення, шар пилу утворюється повільно і, якщо при цьому пил має в'яжучі якості, на поверхні жалюзі утворюється щільна плівка, яка гальмує розповсюдження деформаційних коливань на жалюзі Для ефективного видалення даного пилового шару необхідно зробити більш "жорсткий" удар, який забезпечує малу амплітуду, але з великою частотою деформаційних коливань Якщо ж необхідно провести очищення поверхні жалюзі від відкладень бруду, то для цього створюють високоамплітудні коливання їх Таким чином, по мірі проходження пилоповітряного потоку через жалюзійний відокремлювач, тверді частинки пилу концентруються біля внутрішнього корпуса апарата і, рухаючись гвинтоподібне зверху вниз навколо відокремлювача, виводяться через пиловипускний патрубок 12 у бункер Очищене повітря за допомогою жалюзійного відокремлювача формується в організований потік і транспортується для використання або утилізації у вихлопний патрубок 11 На експериментальному стенді НУ "Львівська політехніка" проведені порівняльні дослідження запропонованого пиловловлювача з прототипом на експериментальному пилу - цементі Дані випробувань приведені в таблиці 1 Таблиця 1 Порівняльні дослідження пиловловлювачів Розхід повітря, м3/год 1000 1500 2000 2500 3000 Ефективність пиловловлення, % Запропонований Прототип Розмір пилу, мкм 32 50 32 50 76,5 78,9 68,8 71,0 79,2 82,4 70,4 73,4 82,4 85,3 72,5 75,9 84,7 87,4 73,2 78,5 87,8 89,4 75,4 80,1 Переваги запропонованої конструкції очевидні, що пояснюється наявністю механізму струшування пилу з поверхні жалюзі, що запобігає забиванню щілин між жалюзі і самої поверхні жалюзі пилом, а це в свою чергу веде до підвищення ефективності процесу пилоочищення в апараті, а гідравлічний опір апарата змінюється зовсім небагато (на протязі години роботи гідравлічний опір змінився на 10-15Па) в порівнянні з прототипом, де за годину роботи опір збільшився приблизно на 50Па, а це веде до економії енергоресурсів 61516 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
