Захищений сигнально-блокувальний кабель

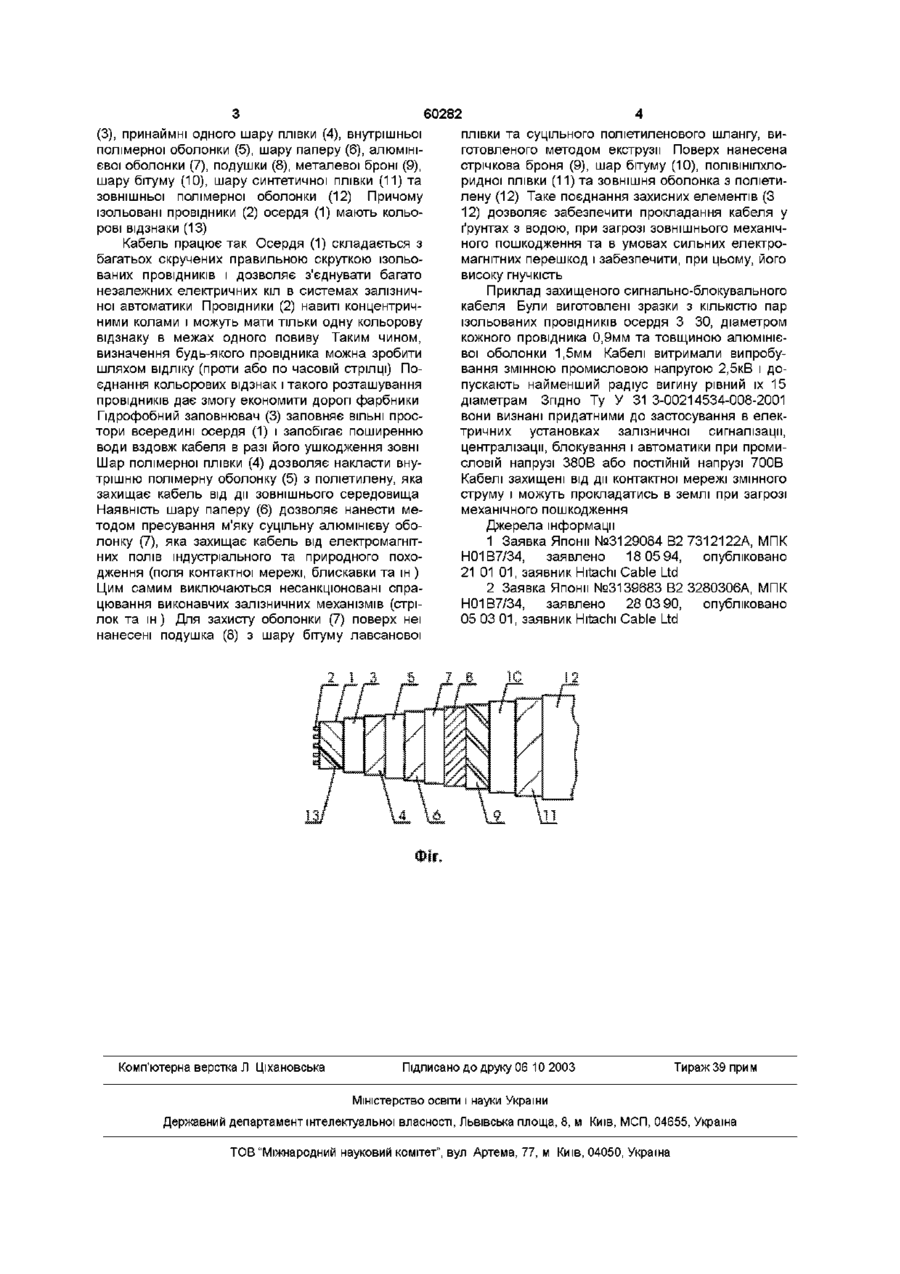

1 Захищений сигнально-блокувальний кабель, який складається з ізольованого полімерними матеріалами металевого осердя, який відрізняється тим, що осердя виготовлене з кількох окремо ізольованих поліетиленом та скручених разом провідників, поверх яких послідовно нане Винахід відноситься до електричних кабелів і проводів Відомий кабель, який складається з ізольованого полімерними матеріалами металевого осердя з мідного провідника [1] Його недоліком є незручність технології виготовлення ізоляції з слюди та силіконової смоли Найбільш близьким до запропонованого винаходу є кабель, який складається з осердя у вигляді провідника, ізольованого складним компаундом [2] Недолікам є незручність виготовлення, незахищеність кабеля від механічних пошкоджень зовні, неможливість використання в системах залізничної автоматики для з'єднання багатьох електричних кіл одночасно одним кабелем та незахищеність від електромагнітних впливів В основу винаходу покладено захист осердя кабеля від електромагнітних впливів та небажаних ЗОВНІШНІХ ушкоджень Поставлена задача вирішена тим, що виготовлення осердя у вигляді багатьох окремо ізольованих провідників, захищених від електромагнітних впливів алюмінієвою оболонкою та металевою бронею від зовнішнього ушкодження ВІДПОВІДНІСТЬ критерію "новизна" запропонованому захищеному сигнально-блокувальному кабелю забезпечує те, що осердя виготовлене з сені принаймні один шар полімерної плівки, внутрішня полімерна оболонка, шар паперу, суцільна м'яка алюмінієва оболонка та зовнішня полімерна оболонка, і/або містить гідрофобну речовину всередині внутрішньої оболонки, причому ізольовані провідники осердя мають такі ВІДМІННОСТІ за кольором, які дозволяють разом з розташуванням провідників розрізняти кожний провідник окремо або установленими парами 2 Захищений сигнально-блокувальний кабель за п 1, який відрізняється тим, що додатково містить поверх алюмінієвої оболонки захищену послідовно нанесеними шарами бітуму та синтетичної плівки металеву броню і/або подушку, розміщену безпосередньо під бронею кількох окремо ізольованих поліетиленом та скручених разом провідників, поверх яких послідовно нанесені принаймні один шар полімерної плівки, внутрішня полімерна оболонка, шар паперу, суцільна м'яка алюмінієва оболонка та зовнішня полімерна оболонка і/або який містить гідрофобну речовину всередині внутрішньої оболонки, причому ізольовані провідники осердя мають такі кольорові відзнаки, які дозволяють разом з розташуванням провідників розрізняти кожний провідник окремо або установленими парами Окрім того кабель може містити поверх алюмінієвої оболонки подушку та металеву броню, захищену зовні послідовно нанесеними шарами бітуму та синтетичної плівки Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабеля критерію "суттєві відзнаки" На фіг наведено схематичне зображення захищеного сигнально-блокувального кабеля Кабель складається з осердя (1), у вигляді кількох окремо ізольованих поліетиленом та скручених разом провідників (2), гідрофобного заповнення 00 о (О 60282 (3), принаймні одного шару плівки (4), внутрішньої полімерної оболонки (5), шару паперу (6), алюмінієвої оболонки (7), подушки (8), металевої броні (9), шару бітуму (10), шару синтетичної плівки (11) та зовнішньої полімерної оболонки (12) Причому ізольовані провідники (2) осердя (1) мають кольорові відзнаки (13) Кабель працює так Осердя (1) складається з багатьох скручених правильною скруткою ізольованих провідників і дозволяє з'єднувати багато незалежних електричних кіл в системах залізничної автоматики Провідники (2) навиті концентричними колами і можуть мати тільки одну кольорову відзнаку в межах одного повиву Таким чином, визначення будь-якого провідника можна зробити шляхом відліку (проти або по часовій стрілці) Поєднання кольорових відзнак і такого розташування провідників дає змогу економити дорогі фарбники Гідрофобний заповнювач (3) заповняє ВІЛЬНІ простори всередині осердя (1) і запобігає поширенню води вздовж кабеля в разі його ушкодження зовні Шар полімерної плівки (4) дозволяє накласти внутрішню полімерну оболонку (5) з поліетилену, яка захищає кабель від дії зовнішнього середовища Наявність шару паперу (6) дозволяє нанести методом пресування м'яку суцільну алюмінієву оболонку (7), яка захищає кабель від електромагнітних полів індустріального та природного походження (поля контактної мережі, блискавки та ш ) Цим самим виключаються несанкціоновані спрацювання виконавчих залізничних механізмів (стрілок та ш) Для захисту оболонки (7) поверх неї нанесені подушка (8) з шару бітуму лавсанової Комп'ютерна верстка Л Ціхановська плівки та суцільного поліетиленового шлангу, виготовленого методом екструзії Поверх нанесена стрічкова броня (9), шар бітуму (10), ПОЛІВІНІЛХЛОридної плівки (11) та зовнішня оболонка з поліетилену (12) Таке поєднання захисних елементів (З 12) дозволяє забезпечити прокладання кабеля у ґрунтах з водою, при загрозі зовнішнього механічного пошкодження та в умовах сильних електромагнітних перешкод і забезпечити, при цьому, його високу гнучкість Приклад захищеного сигнально-блокувального кабеля Були виготовлені зразки з КІЛЬКІСТЮ пар ізольованих провідників осердя З ЗО, діаметром кожного провідника 0,9мм та товщиною алюмінієвої оболонки 1,5мм Кабелі витримали випробування змінною промисловою напругою 2,5кВ і допускають найменший радіус вигину рівний їх 15 діаметрам Згідно Ту У 31 3-00214534-008-2001 вони визнані придатними до застосування в електричних установках залізничної сигналізації, централізації, блокування і автоматики при промисловій напрузі 380В або ПОСТІЙНІЙ напрузі 700В Кабелі захищені від дії контактної мережі змінного струму і можуть прокладатись в землі при загрозі механічного пошкодження Джерела інформації 1 Заявка Японії №3129084 В2 7312122А, МПК Н01В7/34, заявлено 18 05 94, опубліковано 21 01 01, заявник Hitachi Cable Ltd 2 Заявка Японії №3139683 В2 3280306А, МПК Н01В7/34, заявлено 28 03 90, опубліковано 05 03 01, заявник Hitachi Cable Ltd Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
