Побутовий механічний лічильник гарячої води

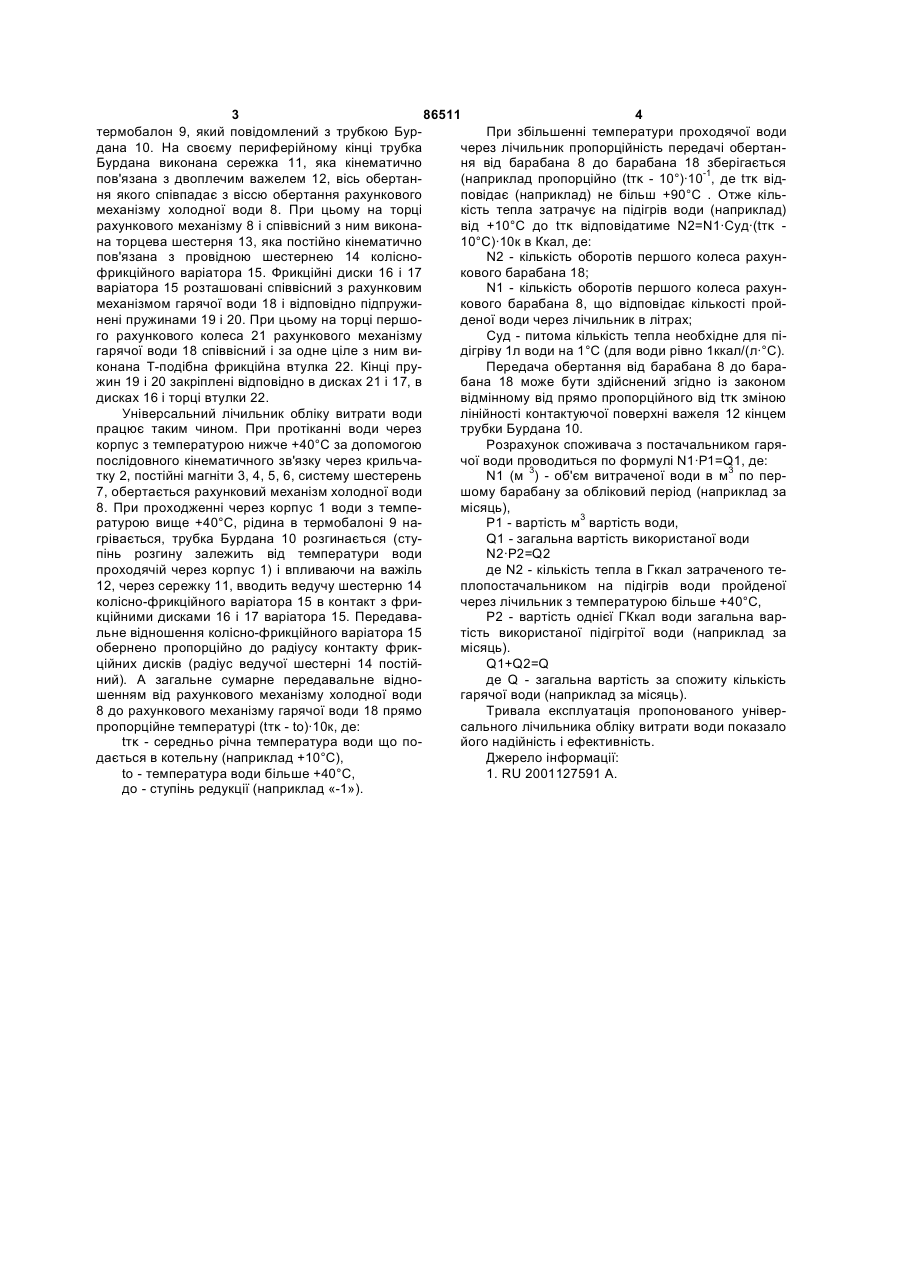

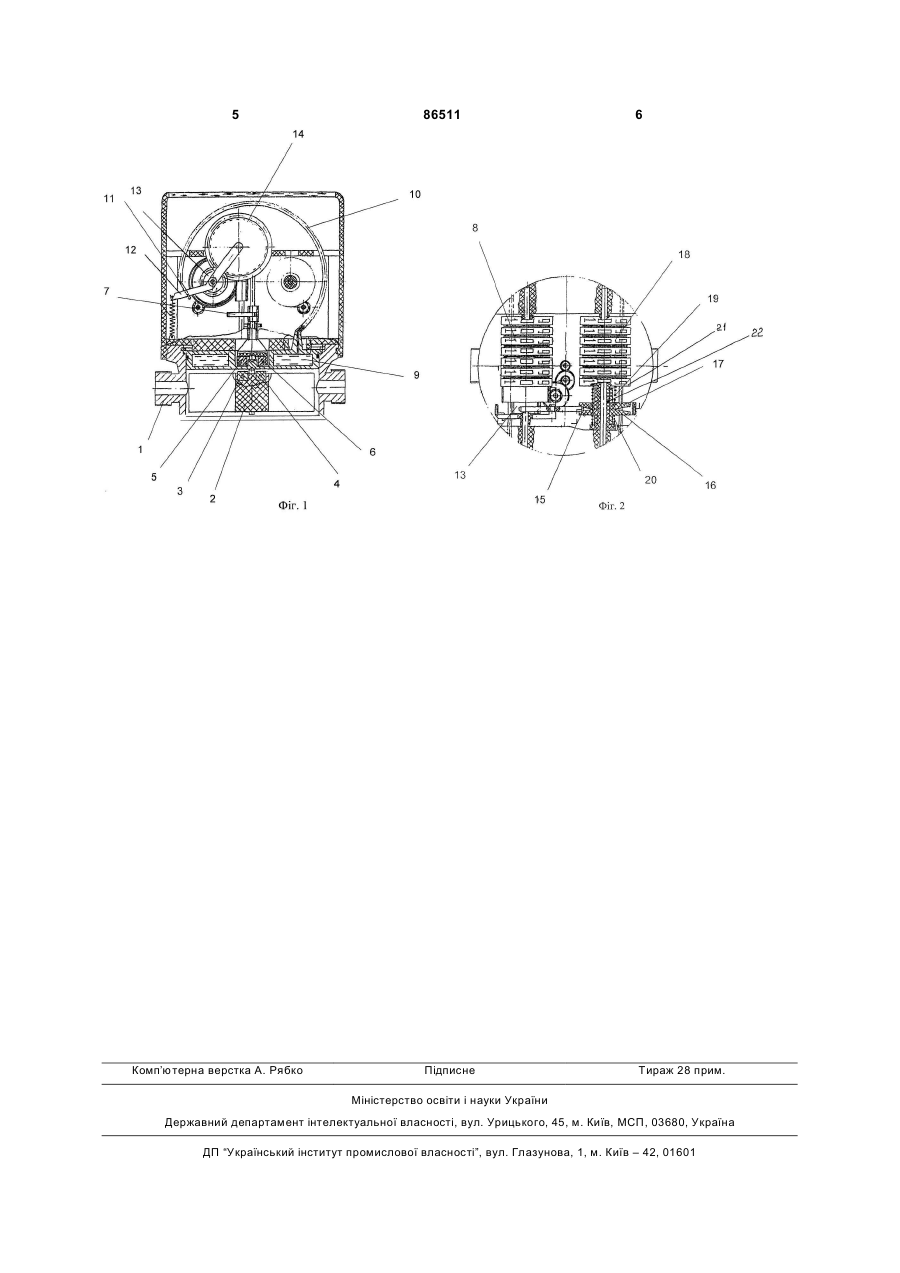

Побутовий механічний лічильник гарячої води, який містить корпус, крильчатку, встановлену на осі в порожнині корпусу і магнітно пов'язану з рахунковим механізмом, термопристрій з виконавчим механізмом, що пов'язаний з рахунковим механізмом, який відрізняється тим, що термопристрій виконано у вигляді, наприклад, герметичного, заповненого рідиною балона або сильфона, з'єдна 3 86511 4 термобалон 9, який повідомлений з трубкою БурПри збільшенні температури проходячої води дана 10. На своєму периферійному кінці трубка через лічильник пропорційність передачі обертанБурдана виконана сережка 11, яка кінематично ня від барабана 8 до барабана 18 зберігається пов'язана з двоплечим важелем 12, вісь обертан(наприклад пропорційно (tтκ - 10°)·10-1, де tтκ відня якого співпадає з віссю обертання рахункового повідає (наприклад) не більш +90°С . Отже кільмеханізму холодної води 8. При цьому на торці кість тепла затрачує на підігрів води (наприклад) рахункового механізму 8 і співвісний з ним виконавід +10°С до tтκ відповідатиме N2=N1·Суд·(tтκ на торцева шестерня 13, яка постійно кінематично 10°С)·10к в Ккал, де: пов'язана з провідною шестернею 14 колісноN2 - кількість оборотів першого колеса рахунфрикційного варіатора 15. Фрикційні диски 16 і 17 кового барабана 18; варіатора 15 розташовані співвісний з рахунковим Ν1 - кількість оборотів першого колеса рахунмеханізмом гарячої води 18 і відповідно підпружикового барабана 8, що відповідає кількості пройнені пружинами 19 і 20. При цьому на торці першоденої води через лічильник в літрах; го рахункового колеса 21 рахункового механізму Суд - питома кількість тепла необхідне для пігарячої води 18 співвісний і за одне ціле з ним видігріву 1л води на 1°С (для води рівно 1ккал/(л·°С). конана Т-подібна фрикційна втулка 22. Кінці пруПередача обертання від барабана 8 до баражин 19 і 20 закріплені відповідно в дисках 21 і 17, в бана 18 може бути здійснений згідно із законом дисках 16 і торці втулки 22. відмінному від прямо пропорційного від tтκ зміною Універсальний лічильник обліку витрати води лінійності контактуючої поверхні важеля 12 кінцем працює таким чином. При протіканні води через трубки Бурдана 10. корпус з температурою нижче +40°С за допомогою Розрахунок споживача з постачальником гаряпослідовного кінематичного зв'язку через крильчачої води проводиться по формулі Ν1·Ρ1=Q1, де: тку 2, постійні магніти 3, 4, 5, 6, систему шестерень N1 (м 3) - об'єм витраченої води в м3 по пер7, обертається рахунковий механізм холодної води шому барабану за обліковий період (наприклад за 8. При проходженні через корпус 1 води з темпемісяць), ратурою вище +40°С, рідина в термобалоні 9 наΡ1 - вартість м3 вартість води, грівається, трубка Бурдана 10 розгинається (стуQ1 - загальна вартість використаної води пінь розгину залежить від температури води N2·P2=Q2 проходячій через корпус 1) і впливаючи на важіль де N2 - кількість тепла в Гккал затраченого те12, через сережку 11, вводить ведучу шестерню 14 плопостачальником на підігрів води пройденої колісно-фрикційного варіатора 15 в контакт з фричерез лічильник з температурою більше +40°С, кційними дисками 16 і 17 варіатора 15. ПередаваΡ2 - вартість однієї ГКкал води загальна варльне відношення колісно-фрикційного варіатора 15 тість використаної підігрітої води (наприклад за обернено пропорційно до радіусу контакту фрикмісяць). ційних дисків (радіус ведучої шестерні 14 постійQ1+Q2=Q ний). А загальне сумарне передавальне відноде Q - загальна вартість за спожиту кількість шенням від рахункового механізму холодної води гарячої води (наприклад за місяць). 8 до рахункового механізму гарячої води 18 прямо Тривала експлуатація пропонованого універпропорційне температурі (tтκ - to)·10к, де: сального лічильника обліку витрати води показало tтκ - середньо річна температура води що пойого надійність і ефективність. дається в котельну (наприклад +10°С), Джерело інформації: to - температура води більше +40°С, 1. RU 2001127591 А. до - ступінь редукції (наприклад «-1»). 5 Комп’ютерна верстка А. Рябко 86511 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
