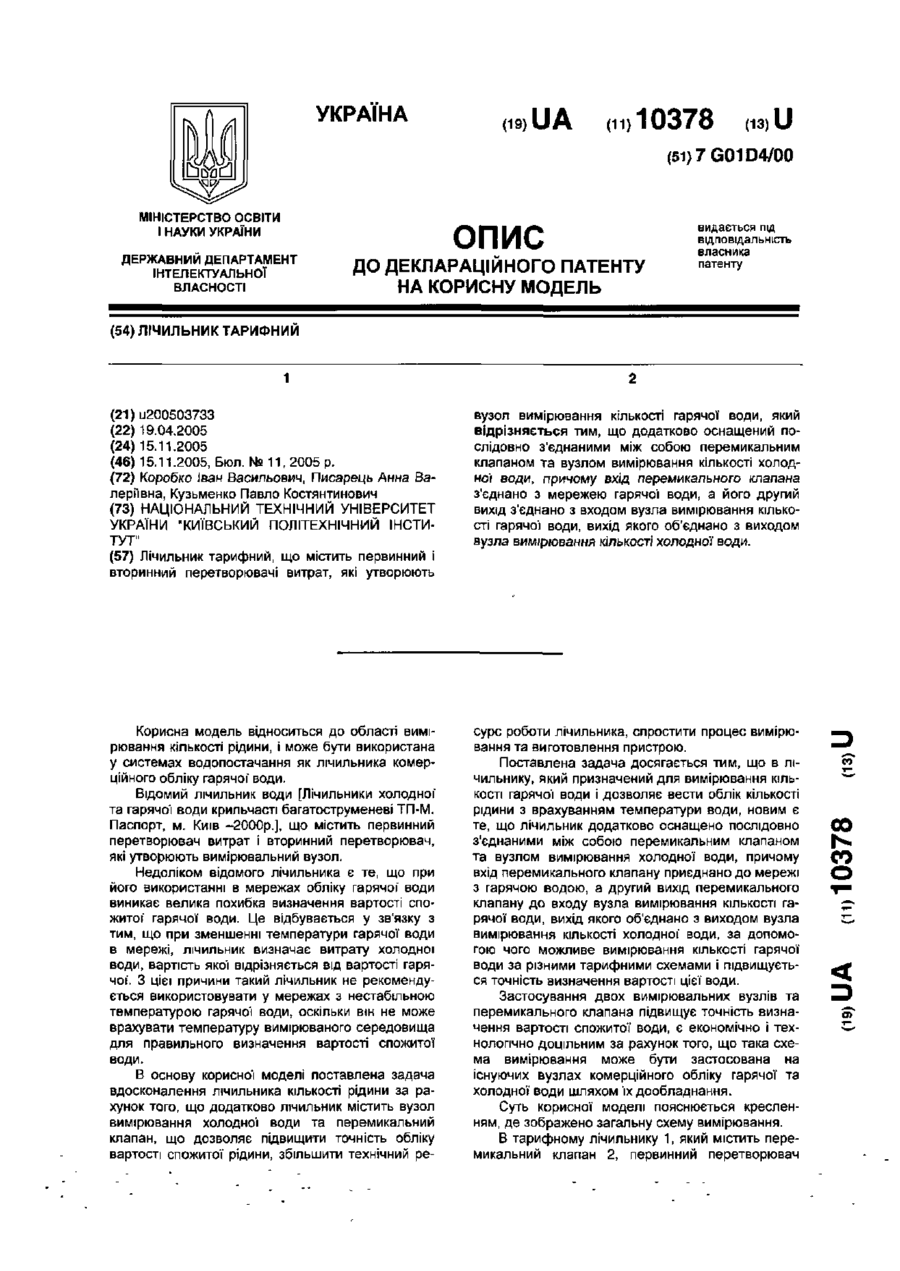

Лічильник тарифний

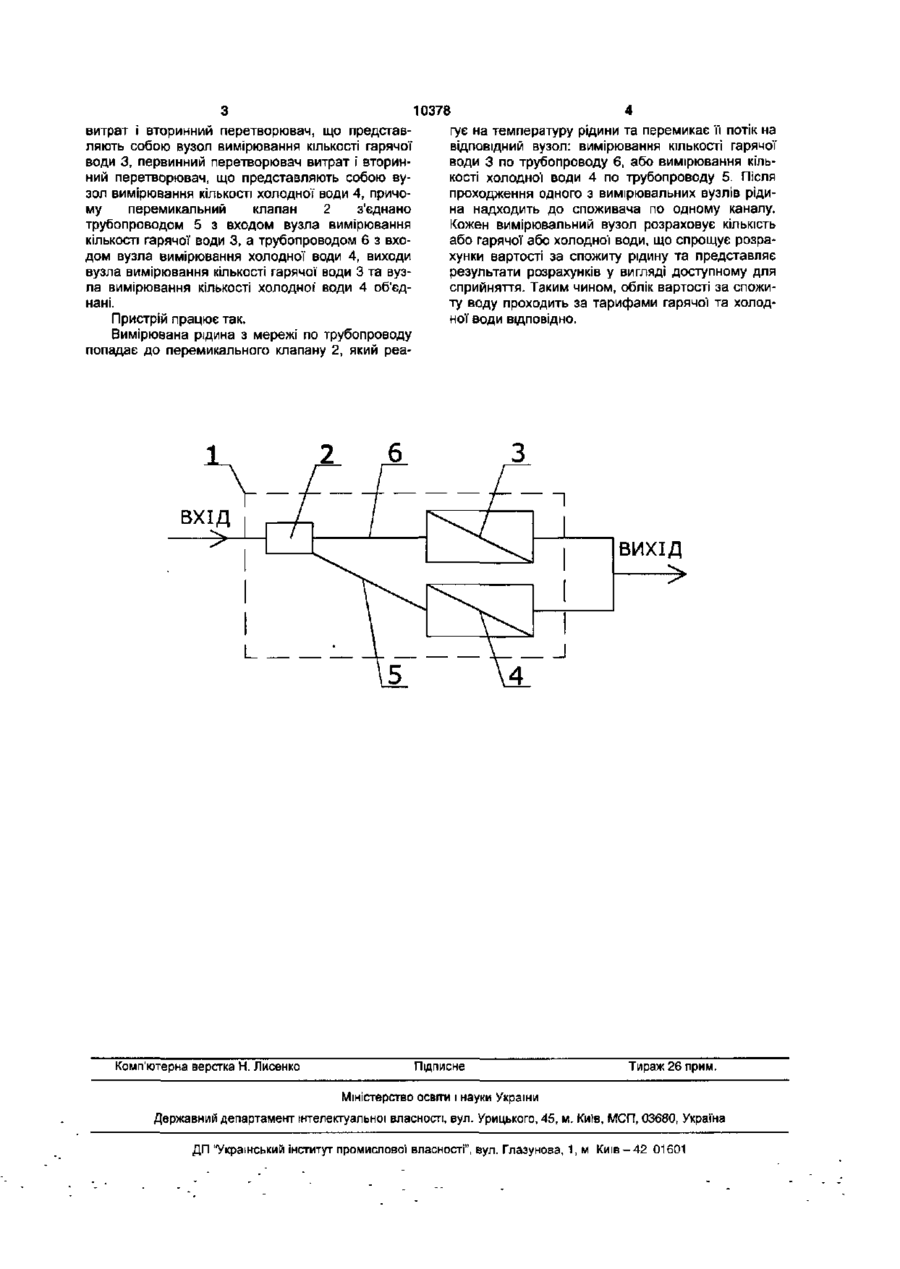

Лічильник тарифний, що містить первинний і вторинний перетворювачі витрат, які утворюють вузол вимірювання кількості гарячої води, який відрізняється тим, що додатково оснащений послідовно з'єднаними між собою перемикальним клапаном та вузлом вимірювання кількості холодної води, причому вхід перемикального клапана з'єднано з мережею гарячої води, а його другий вихід з'єднано з входом вузла вимірювання кількості гарячої води, вихід якого об'єднано з виходом вузла вимірювання кількості холодної води. Корисна модель відноситься до області вимірювання кількості рідини, і може бути використана у системах водопостачання як лічильника комерційного обліку гарячої' води. сурс роботи лічильника, спростити процес вимірювання та виготовлення пристрою. Поставлена задача досягається тим, що в лічильнику, який призначений для вимірювання КІЛЬКОСТІ гарячої води і дозволяє вести облік кількості рідини з врахуванням температури води, новим є те, що лічильник додатково оснащено послідовно з'єднаними між собою перемикальним клапаном та вузлом вимірювання холодної води, причому вхід перемикального клапану приєднано до мережі з гарячою водою, а другий вихід перемикального клапану до входу вузла вимірювання КІЛЬКОСТІ гарячої води, вихід якого об'єднано з виходом вузла вимірювання кількості холодної' води, за допомогою чого можливе вимірювання кількості гарячої води за різними тарифними схемами і підвищується точність визначення вартості цієї води. Відомий ЛІЧИЛЬНИК ВОДИ [ЛІЧИЛЬНИКИ холодної та гарячої води крильчасті багатоструменеві ТП-М. Паспорт, м. Київ -2000р.], що містить первинний перетворювач витрат і вторинний перетворювач, які утворюють вимірювальний вузол. Недоліком відомого лічильника є те, що при його використанні в мережах обліку гарячої' води виникає велика похибка визначення вартості спожитої' гарячої води. Це відбувається у зв'язку з тим, що при зменшенні температури гарячої води в мережі, лічильник визначає витрату холодної води, вартість якої відрізняється від вартості гарячої'. З цієї причини такий лічильник не рекомендується використовувати у мережах з нестабільною температурою гарячої води, оскільки він не може врахувати температуру вимірюваного середовища для правильного визначення вартості спожитої води. В основу корисної моделі поставлена задача вдосконалення лічильника кількості рідини за рахунок того, що додатково лічильник містить вузол вимірювання холодної води та перемикальний клапан, що дозволяє підвищити точність обліку вартості спожитої рідини, збільшити технічний ре Застосування двох вимірювальних вузлів та перемикального клапана підвищує точність визначення вартості спожитої води, є економічно і технологічно доцільним за рахунок того, що така схема вимірювання може бути застосована на існуючих вузлах комерційного обліку гарячої та холодної води шляхом їх дообладнання. Суть корисної моделі пояснюється кресленням, де зображено загальну схему вимірювання. В тарифному лічильнику 1, який містить перемикальний клапан 2, первинний перетворювач 00 со 10378 витрат і вторинний перетворювач, що представляють собою вузол вимірювання кількості гарячої води 3, первинний перетворювач витрат і вторинний перетворювач, що представляють собою вузол вимірювання кількості холодної води 4, причому перемикальний клапан 2 з'єднано трубопроводом 5 з входом вузла вимірювання кількості гарячої води 3, а трубопроводом 6 з входом вузла вимірювання холодної води 4, виходи вузла вимірювання кількості гарячої води 3 та вузла вимірювання кількості холодної води 4 об'єднані. Пристрій працює так. Вимірювана рідина з мережі по трубопроводу попадає до перемикального клапану 2, який реа гує на температуру рідини та перемикає її потік на відповідний вузол: вимірювання кількості гарячої води 3 по трубопроводу б, або вимірювання кількості холодної води 4 по трубопроводу 5. Після проходження одного з вимірювальних вузлів рідина надходить до споживача по одному канапу. Кожен вимірювальний вузол розраховує кількість або гарячої або холодної води, що спрощує розрахунки вартості за спожиту рідину та представляє результати розрахунків у вигляді доступному для сприйняття. Таким чином, облік вартості за спожиту воду проходить за тарифами гарячої та холодної води відповідно. ВИХІД І Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42 01601
