Лічильник кількості рідини

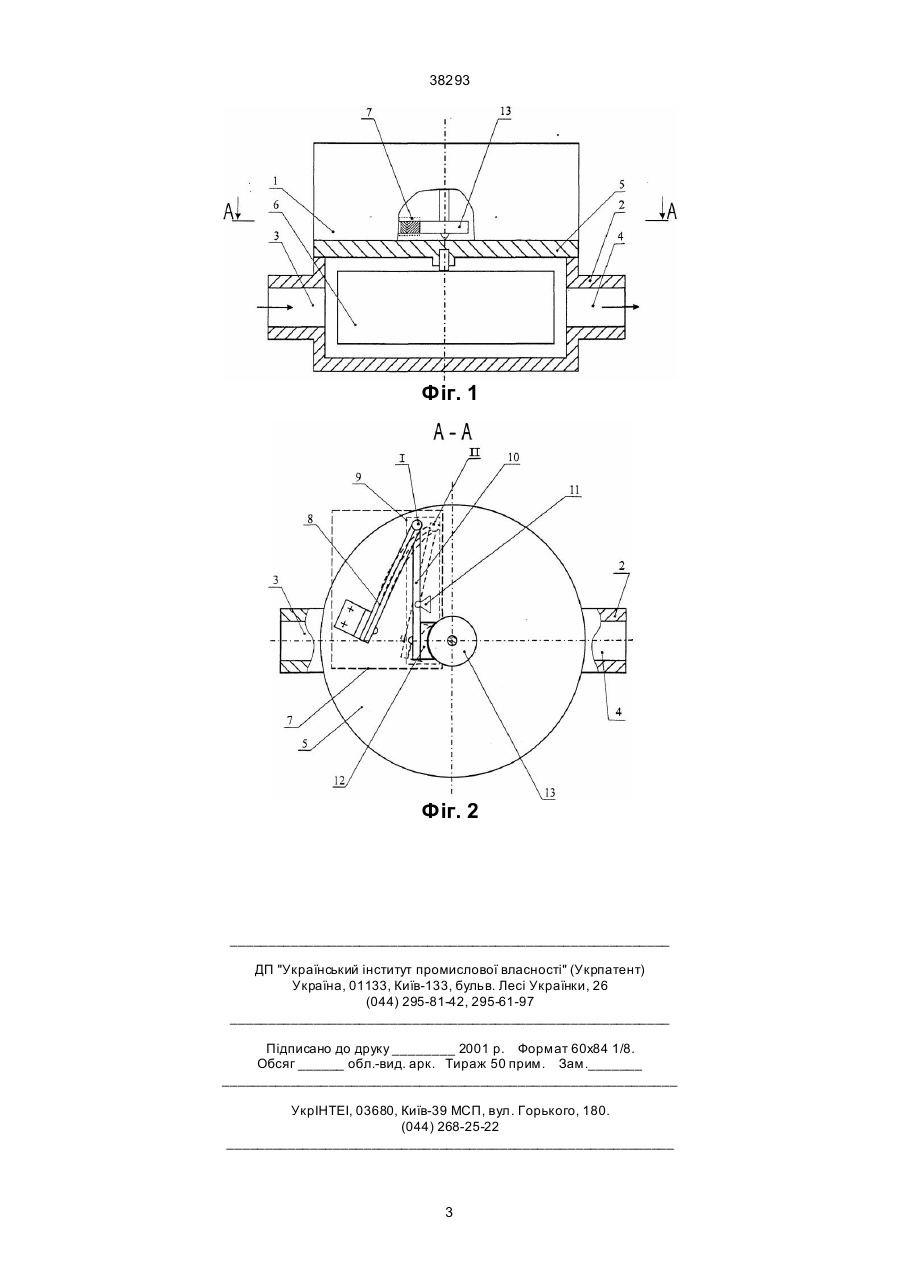

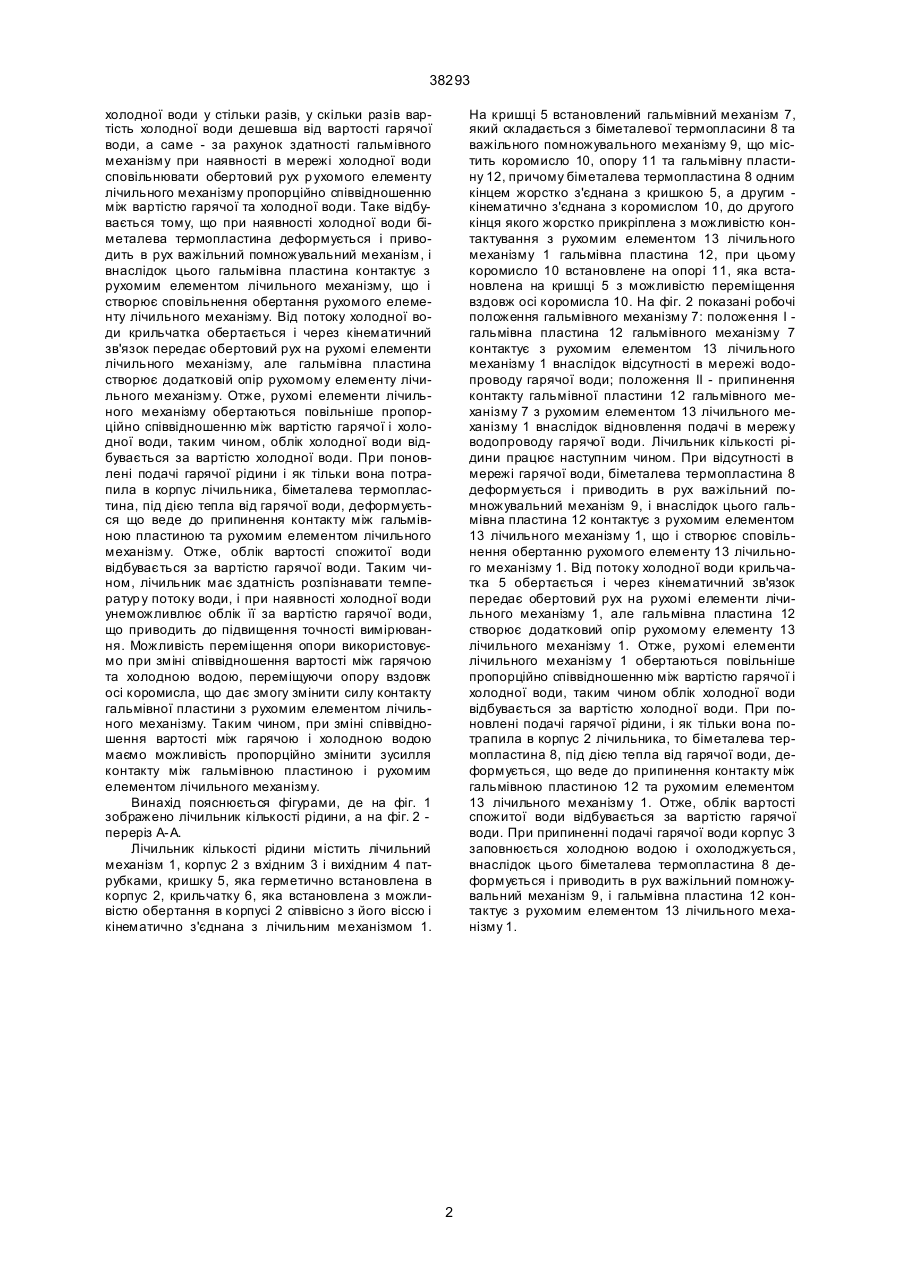

Лічильник кількості рідини, що містить лічильний механізм, корпус з вхідним і вихідним патрубками, кришку, яка герметично встановлена в корпус та крильчатку, яка встановлена з можливістю обертання в корпусі співвісно з його віссю і кінема 38293 холодної води у стільки разів, у скільки разів вартість холодної води дешевша від вартості гарячої води, а саме - за рахунок здатності гальмівного механізму при наявності в мережі холодної води сповільнювати обертовий рух р ухомого елементу лічильного механізму пропорційно співвідношенню між вартістю гарячої та холодної води. Таке відбувається тому, що при наявності холодної води біметалева термопластина деформується і приводить в рух важільний помножувальний механізм, і внаслідок цього гальмівна пластина контактує з рухомим елементом лічильного механізму, що і створює сповільнення обертання рухомого елементу лічильного механізму. Від потоку холодної води крильчатка обертається і через кінематичний зв'язок передає обертовий рух на рухомі елементи лічильного механізму, але гальмівна пластина створює додатковій опір рухомому елементу лічильного механізму. Отже, рухомі елементи лічильного механізму обертаються повільніше пропорційно співвідношенню між вартістю гарячої і холодної води, таким чином, облік холодної води відбувається за вартістю холодної води. При поновлені подачі гарячої рідини і як тільки вона потрапила в корпус лічильника, біметалева термопластина, під дією тепла від гарячої води, деформується що веде до припинення контакту між гальмівною пластиною та рухомим елементом лічильного механізму. Отже, облік вартості спожитої води відбувається за вартістю гарячої води. Таким чином, лічильник має здатність розпізнавати температур у потоку води, і при наявності холодної води унеможливлює облік її за вартістю гарячої води, що приводить до підвищення точності вимірювання. Можливість переміщення опори використовуємо при зміні співвідношення вартості між гарячою та холодною водою, переміщуючи опору вздовж осі коромисла, що дає змогу змінити силу контакту гальмівної пластини з рухомим елементом лічильного механізму. Таким чином, при зміні співвідношення вартості між гарячою і холодною водою маємо можливість пропорційно змінити зусилля контакту між гальмівною пластиною і рухомим елементом лічильного механізму. Винахід пояснюється фігурами, де на фіг. 1 зображено лічильник кількості рідини, а на фіг. 2 переріз А-А. Лічильник кількості рідини містить лічильний механізм 1, корпус 2 з вхідним 3 і вихідним 4 патрубками, кришку 5, яка герметично встановлена в корпус 2, крильчатку 6, яка встановлена з можливістю обертання в корпусі 2 співвісно з його віссю і кінематично з'єднана з лічильним механізмом 1. На кришці 5 встановлений гальмівний механізм 7, який складається з біметалевої термопласини 8 та важільного помножувального механізму 9, що містить коромисло 10, опору 11 та гальмівну пластину 12, причому біметалева термопластина 8 одним кінцем жорстко з'єднана з кришкою 5, а другим кінематично з'єднана з коромислом 10, до другого кінця якого жорстко прикріплена з можливістю контактування з рухомим елементом 13 лічильного механізму 1 гальмівна пластина 12, при цьому коромисло 10 встановлене на опорі 11, яка встановлена на кришці 5 з можливістю переміщення вздовж осі коромисла 10. На фіг. 2 показані робочі положення гальмівного механізму 7: положення І гальмівна пластина 12 гальмівного механізму 7 контактує з рухомим елементом 13 лічильного механізму 1 внаслідок відсутності в мережі водопроводу гарячої води; положення II - припинення контакту гальмівної пластини 12 гальмівного механізму 7 з рухомим елементом 13 лічильного механізму 1 внаслідок відновлення подачі в мережу водопроводу гарячої води. Лічильник кількості рідини працює наступним чином. При відсутності в мережі гарячої води, біметалева термопластина 8 деформується і приводить в рух важільний помножувальний механізм 9, і внаслідок цього гальмівна пластина 12 контактує з рухомим елементом 13 лічильного механізму 1, що і створює сповільнення обертанню рухомого елементу 13 лічильного механізму 1. Від потоку холодної води крильчатка 5 обертається і через кінематичний зв'язок передає обертовий рух на рухомі елементи лічильного механізму 1, але гальмівна пластина 12 створює додатковий опір рухомому елементу 13 лічильного механізму 1. Отже, рухомі елементи лічильного механізму 1 обертаються повільніше пропорційно співвідношенню між вартістю гарячої і холодної води, таким чином облік холодної води відбувається за вартістю холодної води. При поновлені подачі гарячої рідини, і як тільки вона потрапила в корпус 2 лічильника, то біметалева термопластина 8, під дією тепла від гарячої води, деформується, що веде до припинення контакту між гальмівною пластиною 12 та рухомим елементом 13 лічильного механізму 1. Отже, облік вартості спожитої води відбувається за вартістю гарячої води. При припиненні подачі гарячої води корпус 3 заповнюється холодною водою і охолоджується, внаслідок цього біметалева термопластина 8 деформується і приводить в рух важільний помножувальний механізм 9, і гальмівна пластина 12 контактує з рухомим елементом 13 лічильного механізму 1. 2 38293 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
