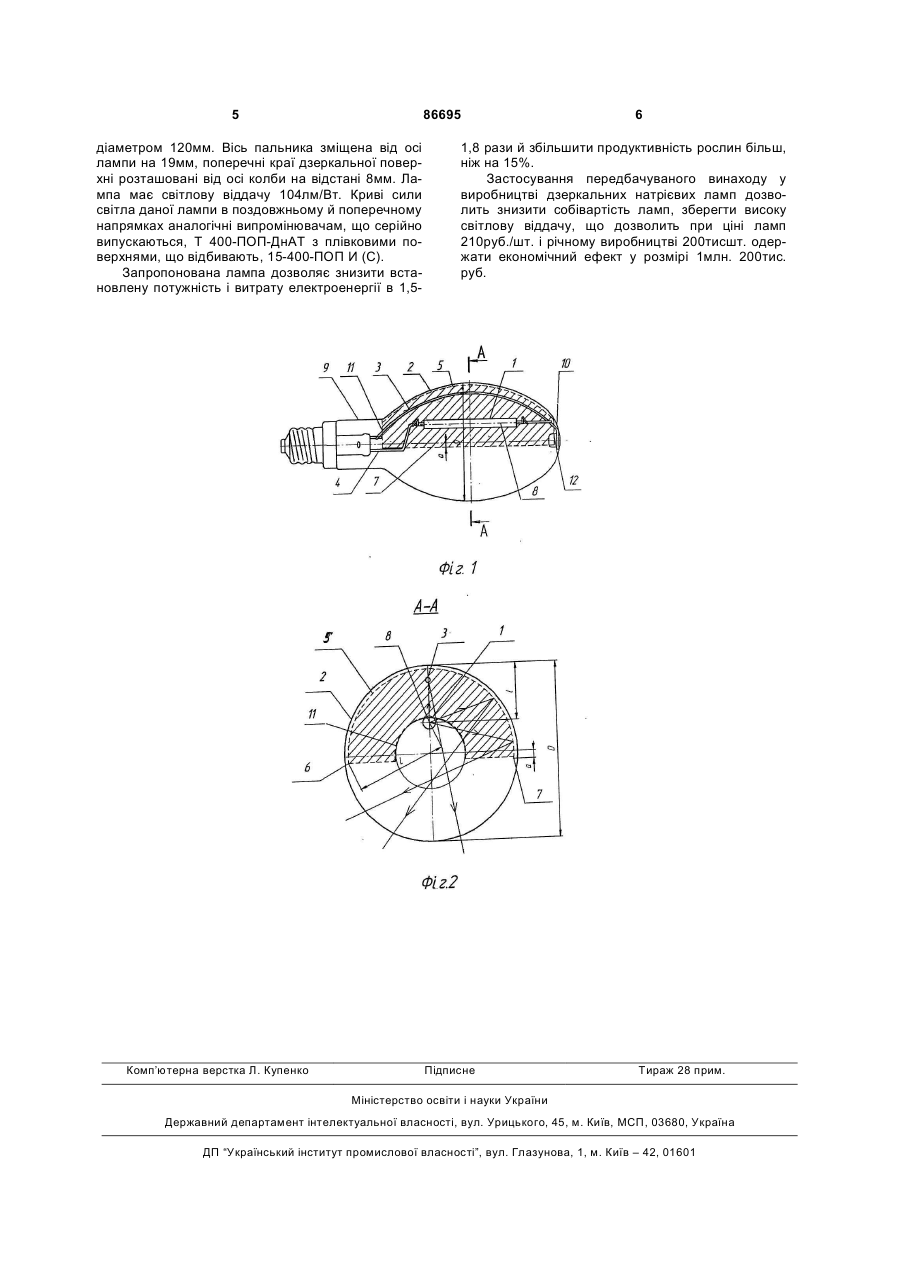

Газорозрядна дзеркальна лампа

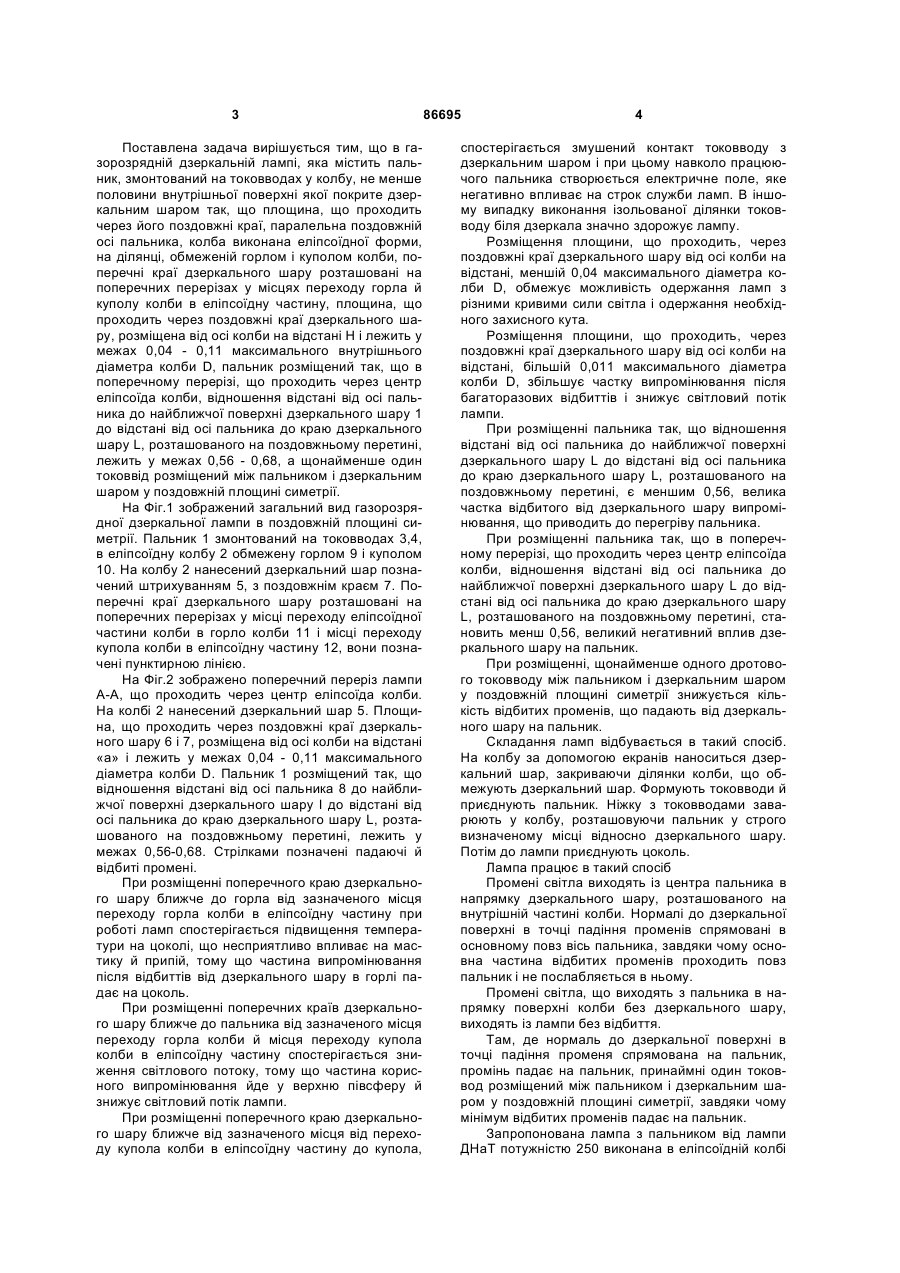

Газорозрядна дзеркальна лампа, що містить пальник, змонтований на струмовводах у колбі, не менше половини внутрішньої поверхні якої покрите дзеркальним шаром так, що площина, що про C2 2 (19) 1 3 Поставлена задача вирішується тим, що в газорозрядній дзеркальній лампі, яка містить пальник, змонтований на токовводах у колбу, не менше половини внутрішньої поверхні якої покрите дзеркальним шаром так, що площина, що проходить через його поздовжні краї, паралельна поздовжній осі пальника, колба виконана еліпсоїдної форми, на ділянці, обмеженій горлом і куполом колби, поперечні краї дзеркального шару розташовані на поперечних перерізах у місцях переходу горла й куполу колби в еліпсоїдну частину, площина, що проходить через поздовжні краї дзеркального шару, розміщена від осі колби на відстані Η і лежить у межах 0,04 - 0,11 максимального внутрішнього діаметра колби D, пальник розміщений так, що в поперечному перерізі, що проходить через центр еліпсоїда колби, відношення відстані від осі пальника до найближчої поверхні дзеркального шару 1 до відстані від осі пальника до краю дзеркального шару L, розташованого на поздовжньому перетині, лежить у межах 0,56 - 0,68, а щонайменше один токоввід розміщений між пальником і дзеркальним шаром у поздовжній площині симетрії. На Фіг.1 зображений загальний вид газорозрядної дзеркальної лампи в поздовжній площині симетрії. Пальник 1 змонтований на токовводах 3,4, в еліпсоїдну колбу 2 обмежену горлом 9 і куполом 10. На колбу 2 нанесений дзеркальний шар позначений штрихуванням 5, з поздовжнім краєм 7. Поперечні краї дзеркального шару розташовані на поперечних перерізах у місці переходу еліпсоїдної частини колби в горло колби 11 і місці переходу купола колби в еліпсоїдну частину 12, вони позначені пунктирною лінією. На Фіг.2 зображено поперечний переріз лампи А-А, що проходить через центр еліпсоїда колби. На колбі 2 нанесений дзеркальний шар 5. Площина, що проходить через поздовжні краї дзеркального шару 6 і 7, розміщена від осі колби на відстані «а» і лежить у межах 0,04 - 0,11 максимального діаметра колби D. Пальник 1 розміщений так, що відношення відстані від осі пальника 8 до найближчої поверхні дзеркального шару І до відстані від осі пальника до краю дзеркального шару L, розташованого на поздовжньому перетині, лежить у межах 0,56-0,68. Стрілками позначені падаючі й відбиті промені. При розміщенні поперечного краю дзеркального шару ближче до горла від зазначеного місця переходу горла колби в еліпсоїдну частину при роботі ламп спостерігається підвищення температури на цоколі, що несприятливо впливає на мастику й припій, тому що частина випромінювання після відбиттів від дзеркального шару в горлі падає на цоколь. При розміщенні поперечних країв дзеркального шару ближче до пальника від зазначеного місця переходу горла колби й місця переходу купола колби в еліпсоїдну частину спостерігається зниження світлового потоку, тому що частина корисного випромінювання йде у верхню півсферу й знижує світловий потік лампи. При розміщенні поперечного краю дзеркального шару ближче від зазначеного місця від переходу купола колби в еліпсоїдну частину до купола, 86695 4 спостерігається змушений контакт токовводу з дзеркальним шаром і при цьому навколо працюючого пальника створюється електричне поле, яке негативно впливає на строк служби ламп. В іншому випадку виконання ізольованої ділянки токовводу біля дзеркала значно здорожує лампу. Розміщення площини, що проходить, через поздовжні краї дзеркального шару від осі колби на відстані, меншій 0,04 максимального діаметра колби D, обмежує можливість одержання ламп з різними кривими сили світла і одержання необхідного захисного кута. Розміщення площини, що проходить, через поздовжні краї дзеркального шару від осі колби на відстані, більшій 0,011 максимального діаметра колби D, збільшує частку випромінювання після багаторазових відбиттів і знижує світловий потік лампи. При розміщенні пальника так, що відношення відстані від осі пальника до найближчої поверхні дзеркального шару L до відстані від осі пальника до краю дзеркального шару L, розташованого на поздовжньому перетині, є меншим 0,56, велика частка відбитого від дзеркального шару випромінювання, що приводить до перегріву пальника. При розміщенні пальника так, що в поперечному перерізі, що проходить через центр еліпсоїда колби, відношення відстані від осі пальника до найближчої поверхні дзеркального шару L до відстані від осі пальника до краю дзеркального шару L, розташованого на поздовжньому перетині, становить менш 0,56, великий негативний вплив дзеркального шару на пальник. При розміщенні, щонайменше одного дротового токовводу між пальником і дзеркальним шаром у поздовжній площині симетрії знижується кількість відбитих променів, що падають від дзеркального шару на пальник. Складання ламп відбувається в такий спосіб. На колбу за допомогою екранів наноситься дзеркальний шар, закриваючи ділянки колби, що обмежують дзеркальний шар. Формують токовводи й приєднують пальник. Ніжку з токовводами заварюють у колбу, розташовуючи пальник у строго визначеному місці відносно дзеркального шару. Потім до лампи приєднують цоколь. Лампа працює в такий спосіб Промені світла виходять із центра пальника в напрямку дзеркального шару, розташованого на внутрішній частині колби. Нормалі до дзеркальної поверхні в точці падіння променів спрямовані в основному повз вісь пальника, завдяки чому основна частина відбитих променів проходить повз пальник і не послабляється в ньому. Промені світла, що виходять з пальника в напрямку поверхні колби без дзеркального шару, виходять із лампи без відбиття. Там, де нормаль до дзеркальної поверхні в точці падіння променя спрямована на пальник, промінь падає на пальник, принаймні один токоввод розміщений між пальником і дзеркальним шаром у поздовжній площині симетрії, завдяки чому мінімум відбитих променів падає на пальник. Запропонована лампа з пальником від лампи ДНаТ потужністю 250 виконана в еліпсоїдній колбі 5 86695 діаметром 120мм. Вісь пальника зміщена від осі лампи на 19мм, поперечні краї дзеркальної поверхні розташовані від осі колби на відстані 8мм. Лампа має світлову віддачу 104лм/Вт. Криві сили світла даної лампи в поздовжньому й поперечному напрямках аналогічні випромінювачам, що серійно випускаються, Τ 400-ПОП-ДнАТ з плівковими поверхнями, що відбивають, 15-400-ПОП И (С). Запропонована лампа дозволяє знизити встановлену потужність і витрату електроенергії в 1,5 Комп’ютерна верстка Л. Купенко 6 1,8 рази й збільшити продуктивність рослин більш, ніж на 15%. Застосування передбачуваного винаходу у виробництві дзеркальних натрієвих ламп дозволить знизити собівартість ламп, зберегти високу світлову віддачу, що дозволить при ціні ламп 210руб./шт. і річному виробництві 200тисшт. одержати економічний ефект у розмірі 1млн. 200тис. руб. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
