Розрядна лампа високого тиску

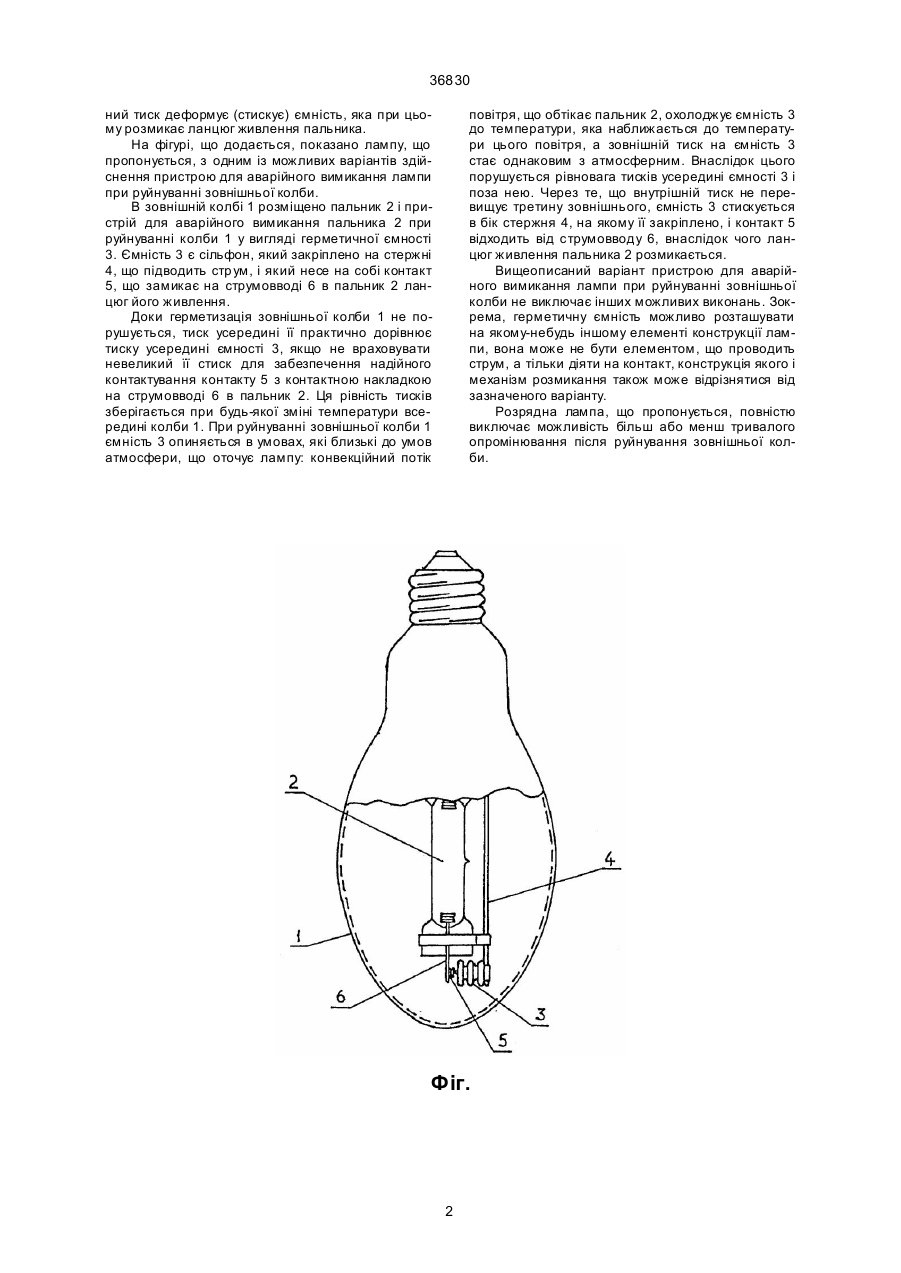

Розрядна лампа високого тиску, яка містить зовнішню колбу, в якій розміщено пальник і пристрій для аварійного вимикання лампи при руйнуванні зовнішньої колби, яка відрізняється тим, що пристрій для аварійного вимикання має вигляд герметичної ємності, що виконана з можливістю пружного деформування і дії на контакт в ланцюзі живлення пальника, і яку заповнено газом, тиск якого усередині ємності в її недеформованому стані дорівнює тиску усередині зовнішньої колби. (19) (21) 2000020796 (22) 14.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Брезінський Володимир Георгійович, Дробот Іван Олексійович, Д'яков Євген Димитрович, Кравченко Юрій Петрович, Намітоков Кемаль Кадирович, Постольник Микола Вячеславович (73) Харківська державна академія міського господарства 36830 ний тиск деформує (стискує) ємність, яка при цьому розмикає ланцюг живлення пальника. На фігурі, що додається, показано лампу, що пропонується, з одним із можливих варіантів здійснення пристрою для аварійного вимикання лампи при руйнуванні зовнішньої колби. В зовнішній колбі 1 розміщено пальник 2 і пристрій для аварійного вимикання пальника 2 при руйнуванні колби 1 у вигляді герметичної ємності 3. Ємність 3 є сільфон, який закріплено на стержні 4, що підводить стр ум, і який несе на собі контакт 5, що замикає на струмовводі 6 в пальник 2 ланцюг його живлення. Доки герметизація зовнішньої колби 1 не порушується, тиск усередині її практично дорівнює тиску усередині ємності 3, якщо не враховувати невеликий її стиск для забезпечення надійного контактування контакту 5 з контактною накладкою на струмовводі 6 в пальник 2. Ця рівність тисків зберігається при будь-якої зміні температури всередині колби 1. При руйнуванні зовнішньої колби 1 ємність 3 опиняється в умовах, які близькі до умов атмосфери, що оточує лампу: конвекційний потік повітря, що обтікає пальник 2, охолоджує ємність 3 до температури, яка наближається до температури цього повітря, а зовнішній тиск на ємність 3 стає однаковим з атмосферним. Внаслідок цього порушується рівновага тисків усередині ємності 3 і поза нею. Через те, що внутрішній тиск не перевищує третину зовнішнього, ємність 3 стискується в бік стержня 4, на якому її закріплено, і контакт 5 відходить від струмовводу 6, внаслідок чого ланцюг живлення пальника 2 розмикається. Вищеописаний варіант пристрою для аварійного вимикання лампи при руйнуванні зовнішньої колби не виключає інших можливих виконань. Зокрема, герметичну ємність можливо розташувати на якому-небудь іншому елементі конструкції лампи, вона може не бути елементом, що проводить струм, а тільки діяти на контакт, конструкція якого і механізм розмикання також може відрізнятися від зазначеного варіанту. Розрядна лампа, що пропонується, повністю виключає можливість більш або менш тривалого опромінювання після руйнування зовнішньої колби. Фіг. 2 36830 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
