Жатка для збирання насіння соняшнику

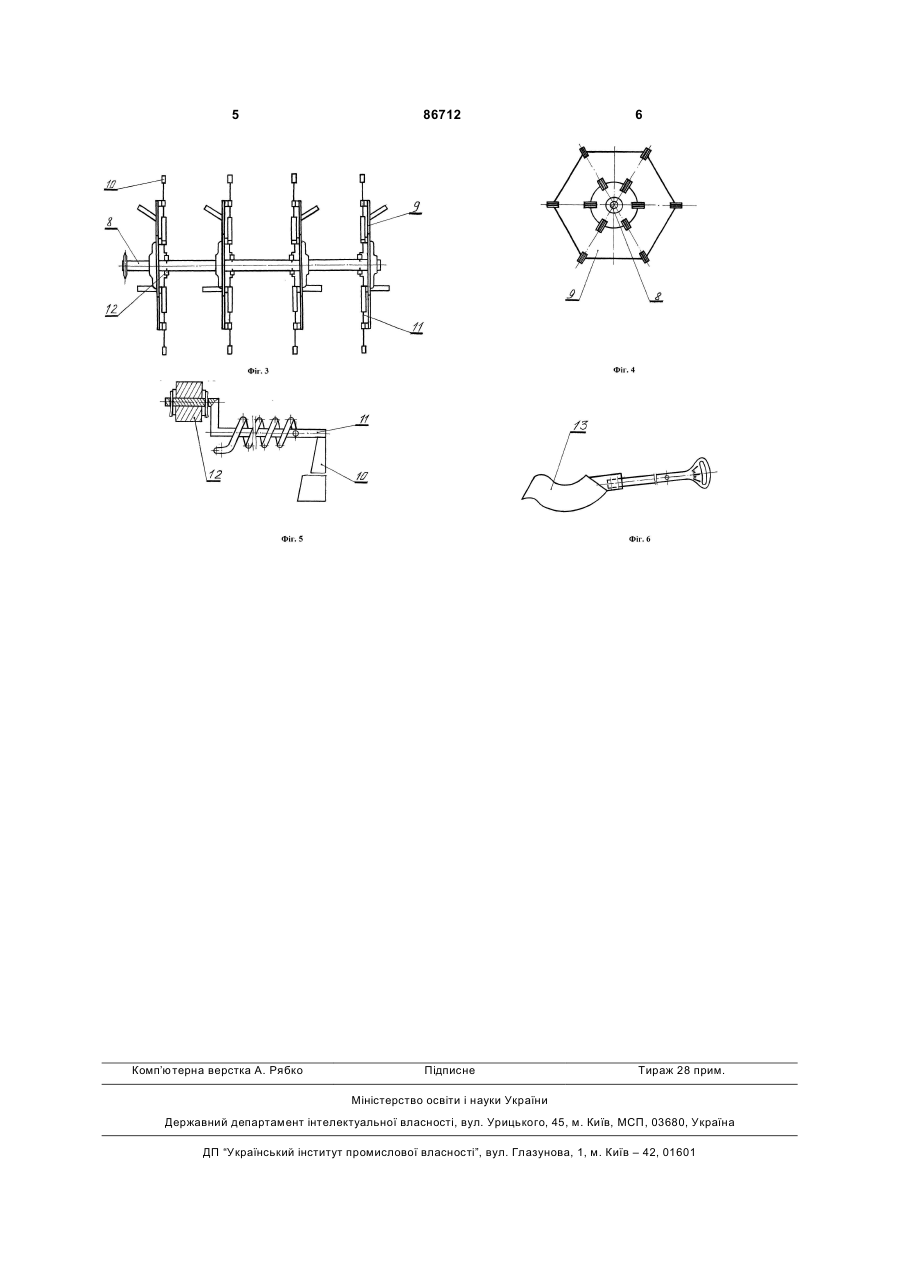

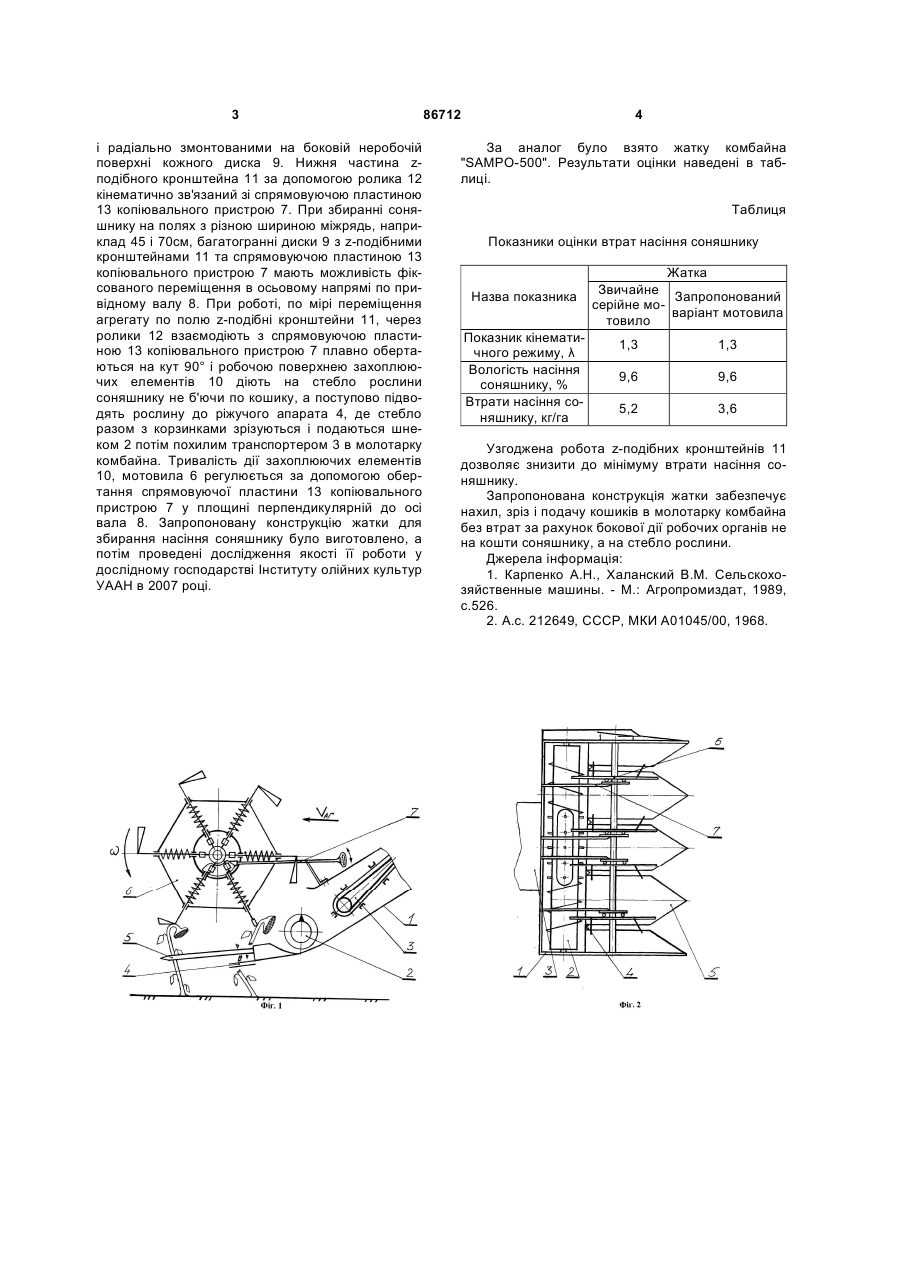

Жатка для збирання насіння соняшнику, що містить платформу, шнек, різальний апарат, похилий транспортер, стеблопідіймачі та мотовила з копіювальним пристроєм, яка відрізняється тим, що мотовило виконане у вигляді встановленої на привідному валу сукупності багатогранних дисків, закріплених по периферії захоплюючими елементами, при цьому кожний з дисків забезпечений zподібними підпружиненими кронштейнами, які радіально змонтовані на боковій неробочій поверхні кожного диска, з можливістю переводу їх верхньої лопатевої частини з холостого положення в робоче і навпаки, а кінець нижньої частини z-подібного кронштейна за допомогою ролика кінематично зв'язано зі спрямовуючою пластиною копіювального пристрою, який виконаний у вигляді розширеного уловлювача і має можливість зміни свого положення у вертикально-поздовжній площині. Винахід відноситься до сільськогосподарського машинобудування, зокрема до збиральних машин і направлений на вдосконалення жаток для збирання насіння соняшнику. Відома жатка, яка складається з корпуса, ріжучого апарату, мотовила, шнека та механізмів приводу [1]. Недоліком відомої жатки є те, що планки мотовила діють на стебло і корзинки рослин соняшнику ударними навантаженнями із-за чого втрачається значна частина врожаю. Відома також жатка для збирання соняшнику, яка складається із стеблепідіймачів з ланцюговим контуром для захвату і переміщення стебел, ріжучим апаратом розміщеним під ланцюговим контуром для зрізу корзинок і пристрою для передачі їх до робочих органів молотарки [2]. При використанні таких жаток значно знижуються втрати насіння соняшнику. Однак відома жатка має складну конструкцію і не забезпечує надійного виконання технологічного процесу та допускає втрати насіння соняшнику. Задачею винаходу є підвищення надійності виконання технологічного процесу збирання насіння соняшнику. Суть винаходу пояснюється кресленнями, де на Фіг.1, на Фіг.2 зображено загальний вид жатки, на Фіг.3 представлено мотовило, на Фіг.4 зображено диск мотовила, на Фіг.5 наведена конструкція z-подібного кронштейну, на Фіг.6 зображено копіювальний пристрій. Жатка складається з платформи 1, на якій розміщені шнек 2, похилий транспортер 3, різальний апарат 4, стеблопідіймачі 5, мотовило 6, та копіювальний пристрій 7. Мотовило 6 виконане у вигляді встановлених на привідному валу 8 сукупності багатогранних дисків 9 з закріпленими по їх периферії, захоплюючих елементів 10. При цьому кожен диск 9 забезпечений zподібними кронштейнами 11, які є підпружиненими (19) UA (11) 86712 (13) C2 (21) a200714722 (22) 25.12.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) СТОРЧАК СТАНІСЛАВ ВАСИЛЬОВИЧ, UA, ЧЕХОВ АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, СИТЧЕНКО ЄВГЕН ІВАНОВИЧ, UA (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, UA (56) SU 212649, 13.08.1968 SU 880317, 25.11. 1981 SU 1225500, 23.04.1986 SU 363452, 09.03.1973 SU 298293, 24.05.1971 UA 62979 C2, 15.01.2004 RU 2134949 C1, 27.08.1999 US 6591598 B2, 15.07.2003 US 6843045 B2, 18.06.2005 3 і радіально змонтованими на боковій неробочій поверхні кожного диска 9. Нижня частина zподібного кронштейна 11 за допомогою ролика 12 кінематично зв'язаний зі спрямовуючою пластиною 13 копіювального пристрою 7. При збиранні соняшнику на полях з різною шириною міжрядь, наприклад 45 і 70см, багатогранні диски 9 з z-подібними кронштейнами 11 та спрямовуючою пластиною 13 копіювального пристрою 7 мають можливість фіксованого переміщення в осьовому напрямі по привідному валу 8. При роботі, по мірі переміщення агрегату по полю z-подібні кронштейни 11, через ролики 12 взаємодіють з спрямовуючою пластиною 13 копіювального пристрою 7 плавно обертаються на кут 90° і робочою поверхнею захоплюючих елементів 10 діють на стебло рослини соняшнику не б'ючи по кошику, а поступово підводять рослину до ріжучого апарата 4, де стебло разом з корзинками зрізуються і подаються шнеком 2 потім похилим транспортером 3 в молотарку комбайна. Тривалість дії захоплюючих елементів 10, мотовила 6 регулюється за допомогою обертання спрямовуючої пластини 13 копіювального пристрою 7 у площині перпендикулярній до осі вала 8. Запропоновану конструкцію жатки для збирання насіння соняшнику було виготовлено, а потім проведені дослідження якості її роботи у дослідному господарстві Інституту олійних культур УААН в 2007 році. 86712 4 За аналог було взято жатку комбайна "SAMPO-500". Результати оцінки наведені в таблиці. Таблиця Показники оцінки втрат насіння соняшнику Назва показника Показник кінематичного режиму, λ Вологість насіння соняшнику, % Втрати насіння соняшнику, кг/га Жатка Звичайне Запропонований серійне моваріант мотовила товило 1,3 1,3 9,6 9,6 5,2 3,6 Узгоджена робота z-подібних кронштейнів 11 дозволяє знизити до мінімуму втрати насіння соняшнику. Запропонована конструкція жатки забезпечує нахил, зріз і подачу кошиків в молотарку комбайна без втрат за рахунок бокової дії робочих органів не на кошти соняшнику, а на стебло рослини. Джерела інформація: 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М.: Агропромиздат, 1989, с.526. 2. А.с. 212649, СССР, МКИ А01045/00, 1968. 5 Комп’ютерна верстка А. Рябко 86712 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
