Жатка для скошування зернових колосових культур
Номер патенту: 30206
Опубліковано: 15.11.2000
Автори: Мороз Микола Миколайович, Сисолін Петро Васильович, Середа Леонід Іванович
Формула / Реферат
1. Жатка для скошування зернових колосових культур, яка складається із рами-платформи, мотовила, ріжучого апарата та транспортера, відрізняється тим, що рама-платформа виконана двоярусною, на верхньому ярусі якої встановлено ріжучий апарат, ексцентрикове мотовило і транспортер, які охоплені ланцюгово-планчастим мотовилом та нижній ярус із ріжучим апаратом і транспортером.
2. Жатка для скошування зернових колосових культур по п.1 відрізняється тим, що ріжучий апарат нижнього ярусу зміщений назад по напрямку руху жатки відносно ріжучого апарата верхнього ярусу.
3. Жатка для скошування зернових колосових культур по п.1, 2 відрізняється тим, що верхній ярус навішений на раму-платформу паралелограмним механізмом із гідроциліндром.
4. Жатка для скошування зернових колосових культур по п.1, 2, 3 відрізняється тим, що привод ексцентрикового і ланцюгово-планчастого мотовил виконаний від опорно-приводних коліс жатки.
Текст

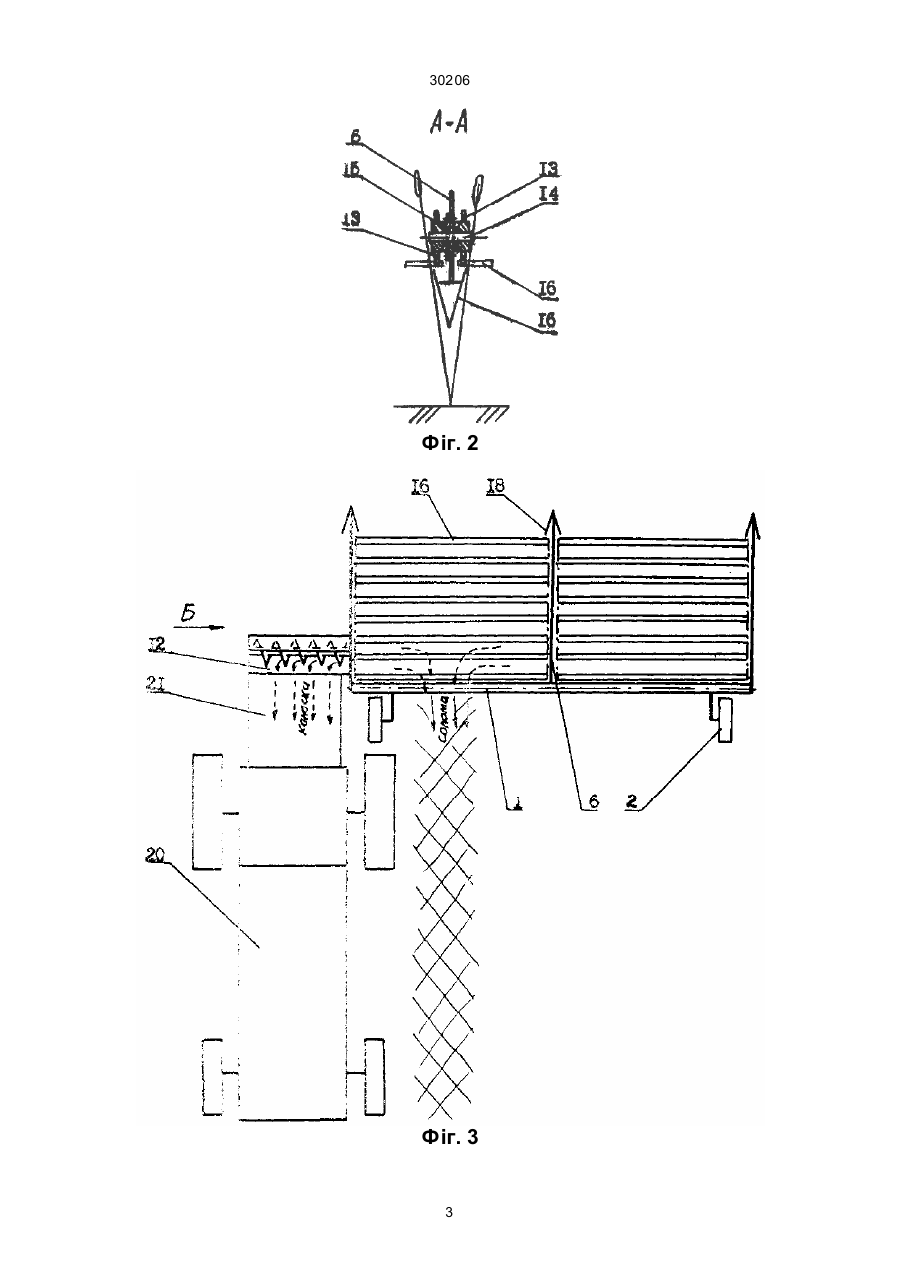

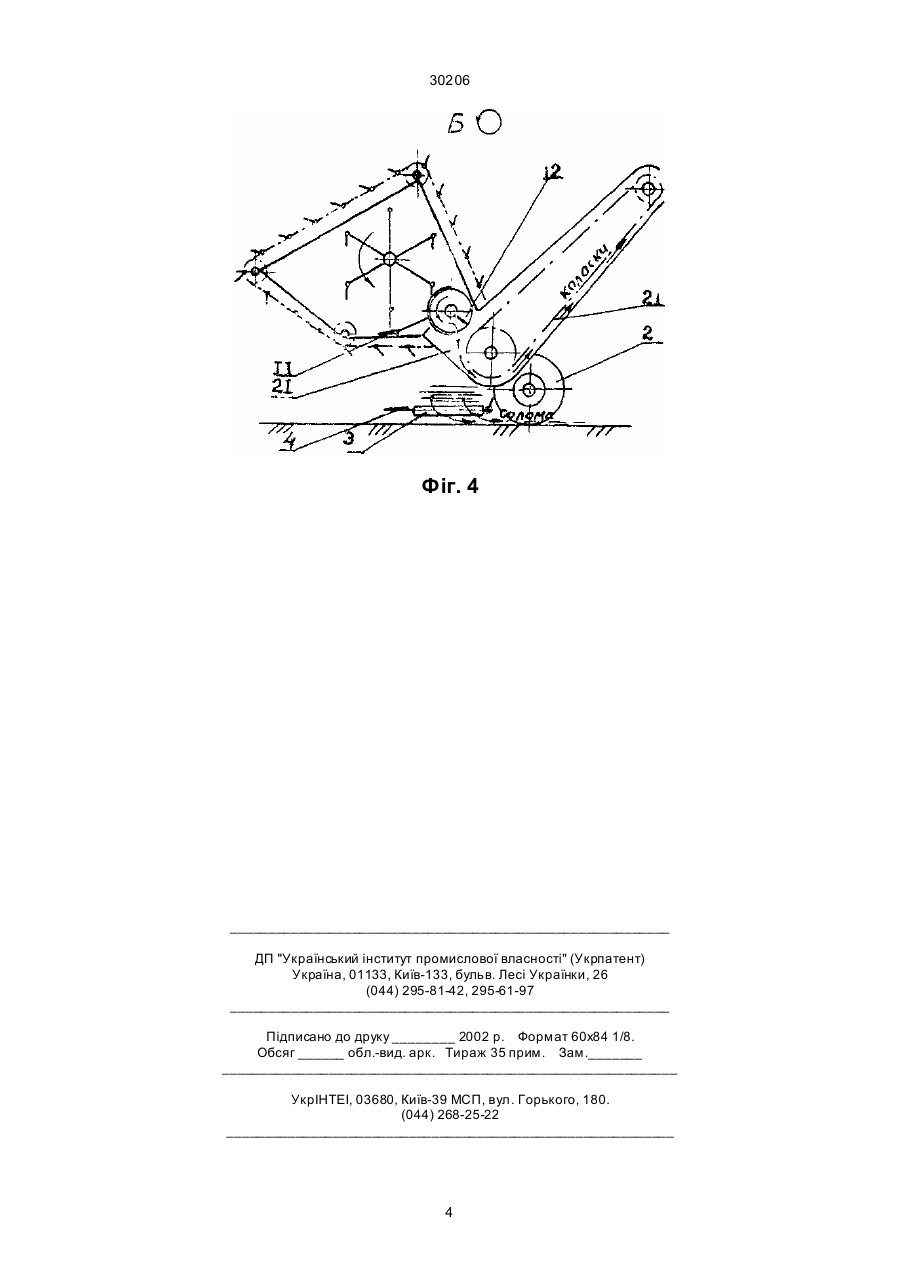

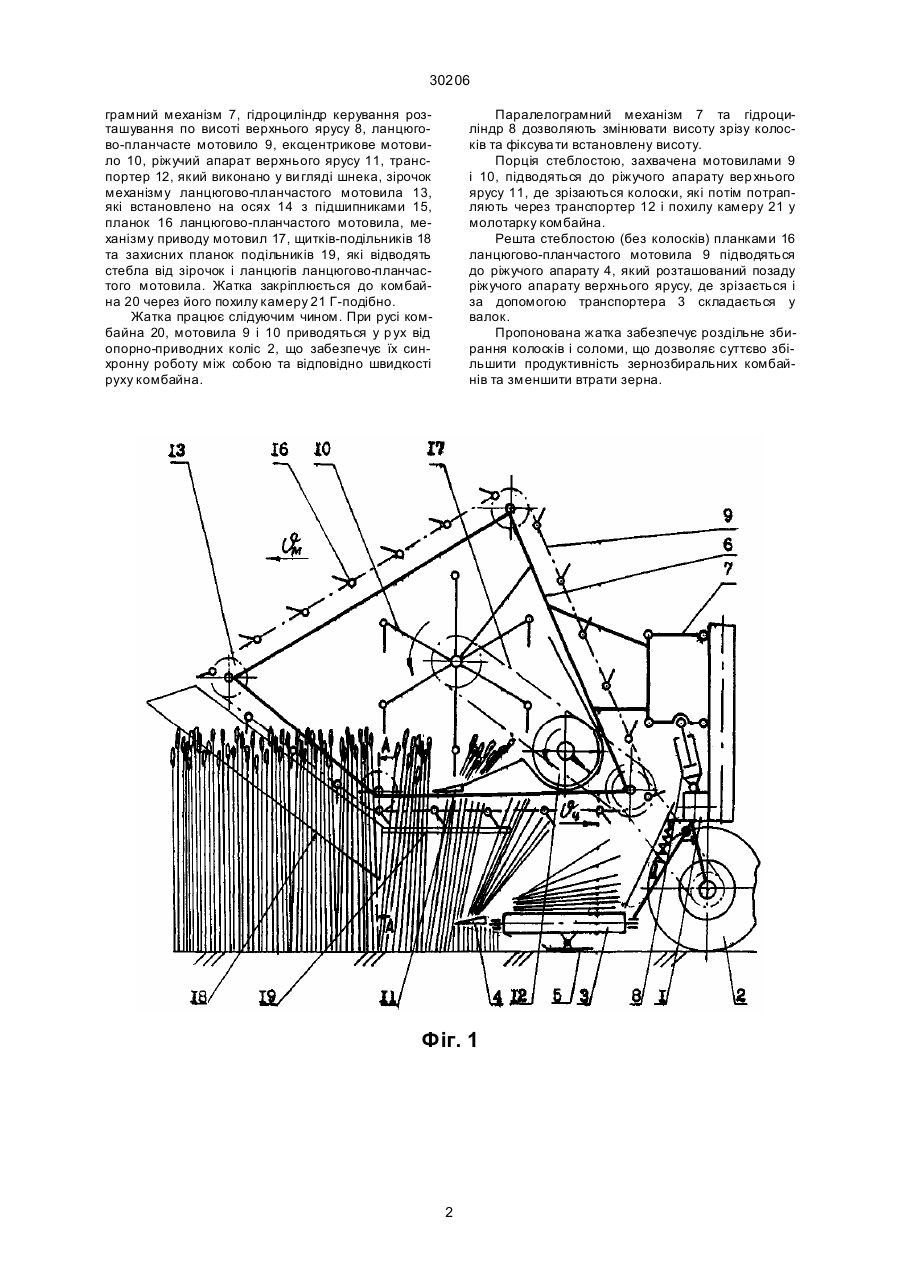

1. Жатка для скошування зернових колосових культур, яка складається із рами-платформи, мотовила, ріжучого апарата та транспортера, відрізняється тим, що рама-платформа виконана двоярусною, на верхньому ярусі якої встановлено ріжучий апарат, ексцентрикове мотовило і транспортер, які охоплені ланцюгово-планчастим мотови 30206 грамний механізм 7, гідроциліндр керування розташування по висоті верхнього ярусу 8, ланцюгово-планчасте мотовило 9, ексцентрикове мотовило 10, ріжучий апарат верхнього ярусу 11, транспортер 12, який виконано у ви гляді шнека, зірочок механізму ланцюгово-планчастого мотовила 13, які встановлено на осях 14 з підшипниками 15, планок 16 ланцюгово-планчастого мотовила, механізму приводу мотовил 17, щитків-подільників 18 та захисних планок подільників 19, які відводять стебла від зірочок і ланцюгів ланцюгово-планчастого мотовила. Жатка закріплюється до комбайна 20 через його похилу камеру 21 Г-подібно. Жатка працює слідуючим чином. При русі комбайна 20, мотовила 9 і 10 приводяться у р ух від опорно-приводних коліс 2, що забезпечує їх синхронну роботу між собою та відповідно швидкості руху комбайна. Паралелограмний механізм 7 та гідроциліндр 8 дозволяють змінювати висоту зрізу колосків та фіксува ти встановлену висоту. Порція стеблостою, захвачена мотовилами 9 і 10, підводяться до ріжучого апарату вер хнього ярусу 11, де зрізаються колоски, які потім потрапляють через транспортер 12 і похилу камеру 21 у молотарку комбайна. Решта стеблостою (без колосків) планками 16 ланцюгово-планчастого мотовила 9 підводяться до ріжучого апарату 4, який розташований позаду ріжучого апарату верхнього ярусу, де зрізається і за допомогою транспортера 3 складається у валок. Пропонована жатка забезпечує роздільне збирання колосків і соломи, що дозволяє суттєво збільшити продуктивність зернозбиральних комбайнів та зменшити втрати зерна. Фіг. 1 2 30206 Фіг. 2 Фіг. 3 3 30206 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюReaper to mow grain eared crops
Автори англійськоюSysolin Petro Vasyliovych, Sereda Leonid Ivanovych, Moroz Mykola Mykolaiovych
Назва патенту російськоюЖатка для скашивания зерновых колосовых культур
Автори російськоюСысолин Петр Васильевич, Середа Леонид Иванович, Мороз Николай Николаевич
МПК / Мітки
МПК: A01D 75/00
Мітки: колосових, скошування, культур, жатка, зернових
