Компакт-матеріал для ківшової обробки чавуну

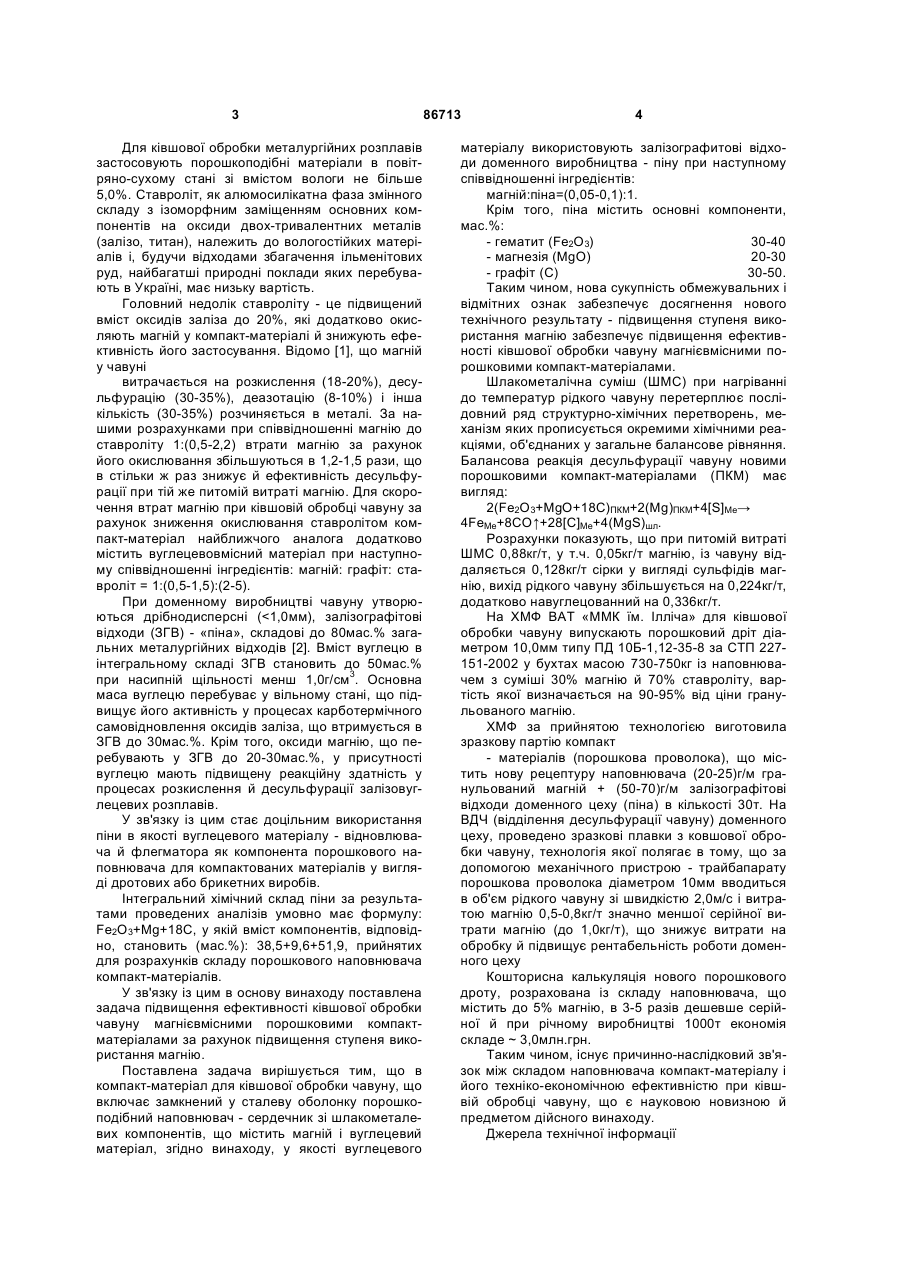

1. Компакт-матеріал для ківшової обробки чавуну, що включає замкнений у сталеву оболонку порошкоподібний наповнювач - сердечник зі шлакометалевих компонентів, що містить магній і вуглецевий матеріал, який відрізняється тим, що як вуглецевий матеріал використані залізографітові відходи доменного виробництва - піна при наступному співвідношенні інгредієнтів: магній : піна = (0,05 - 0,1):1. 2. Компакт-матеріал за п. 1, який відрізняється тим, що піна містить основні компоненти, в наступному співвідношенні, мас. %: гематит 30-40 магнезія 20-30 графіт 30-50. (19) UA (11) (21) a200715000 (22) 25.12.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) КЛИМАНЧУК ВЛАДИСЛАВ ВЛАДИСЛАВОВИЧ, UA, ЮДІН ОЛЕКСАНДР ПАВЛОВИЧ, UA, КОСОЛАП МИКОЛА ВОЛОДИМИРОВИЧ, UA, БЄЛОВ БОРИС ФЕДОРОВИЧ, UA, ТРОЦАН АНАТОЛІЙ ІВАНОВИЧ, UA, СИНЕЛЬНИКОВ ВОЛОДИМИР ПЕТРОВИЧ, UA, ВАТЛЕЦОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ШВЕЦЬ ОЛЕКСАНДР ЮРІЙОВИЧ, UA, ЧИГРИН ПЕТРО МИКОЛАЙОВИЧ, UA, ХОЛОСТЕНКО ОЛЕКСІЙ СЕМЕНОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА", UA (56) UA, 14 773, A, 30.06.1997 UA, 17 152, U, 15.09.2006 UA, 78 945, C2, 10.09.2007 RU, 2 299 248, C2, 20.05.2007 EP, 0 066 305, A1, 08.12.1982 DE, 4 035 631, A1, 14.05.1992 DE, 199 16 235, A1, 07.09.2000 Дюдкин Д.А., Гринберг С.Е. и др. Сопоставление технологии десульфурации чугуна магнием спосо C2 2 86713 1 3 Для ківшової обробки металургійних розплавів застосовують порошкоподібні матеріали в повітряно-сухому стані зі вмістом вологи не більше 5,0%. Ставроліт, як алюмосилікатна фаза змінного складу з ізоморфним заміщенням основних компонентів на оксиди двох-тривалентних металів (залізо, титан), належить до вологостійких матеріалів і, будучи відходами збагачення ільменітових руд, найбагатші природні поклади яких перебувають в Україні, має низьку вартість. Головний недолік ставроліту - це підвищений вміст оксидів заліза до 20%, які додатково окисляють магній у компакт-матеріалі й знижують ефективність його застосування. Відомо [1], що магній у чавуні витрачається на розкислення (18-20%), десульфурацію (30-35%), деазотацію (8-10%) і інша кількість (30-35%) розчиняється в металі. За нашими розрахунками при співвідношенні магнію до ставроліту 1:(0,5-2,2) втрати магнію за рахунок його окислювання збільшуються в 1,2-1,5 рази, що в стільки ж раз знижує й ефективність десульфурації при тій же питомій витраті магнію. Для скорочення втрат магнію при ківшовій обробці чавуну за рахунок зниження окислювання ставролітом компакт-матеріал найближчого аналога додатково містить вуглецевовмісний матеріал при наступному співвідношенні інгредієнтів: магній: графіт: ставроліт = 1:(0,5-1,5):(2-5). При доменному виробництві чавуну утворюються дрібнодисперсні (
