Пристрій уніфікації котлоагрегатів для роботи на органічних паливах і на електроенергії одночасно

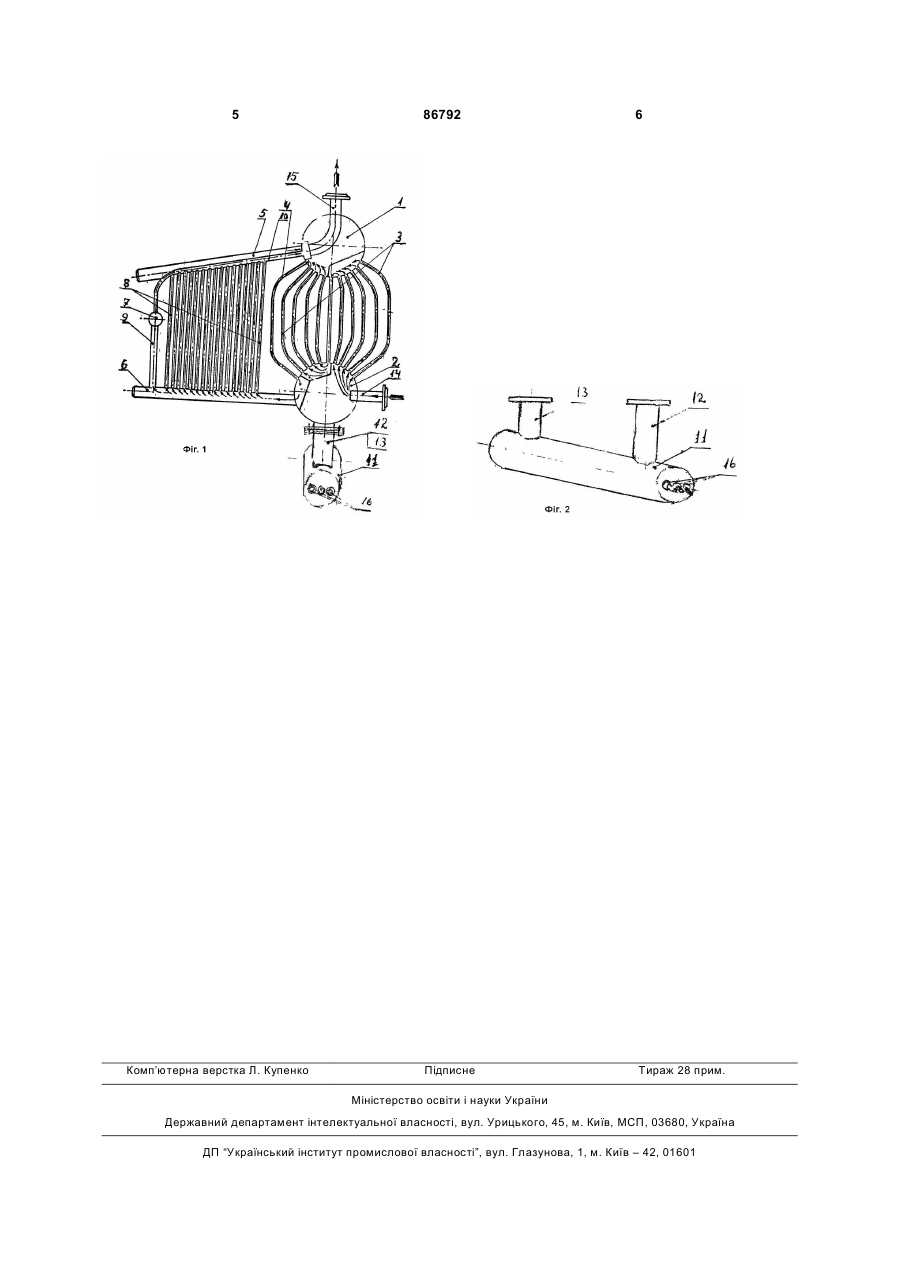

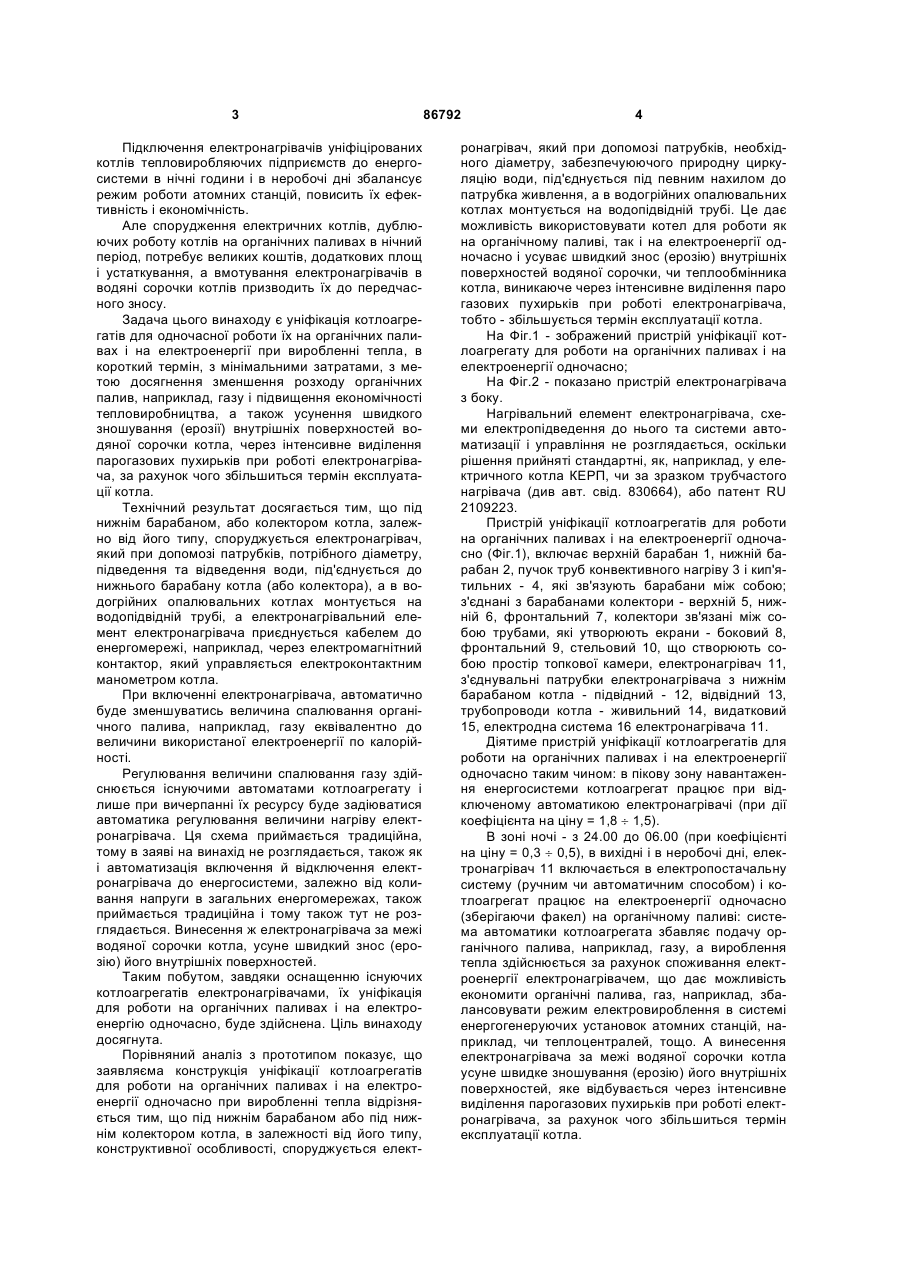

Пристрій уніфікації котлоагрегатів для роботи на органічних паливах і електроенергії одночасно, що містить верхній і нижній барабани, пучок труб конвективного нагріву, які зв'язують барабани між собою, з'єднані з барабанами колектори: верхній, нижній та фронтальний, причому колектори зв'язані між собою екранними трубами, які утворюють боковий, фронтальний і стельовий екрани, що являють собою топкову камеру, електронагрівач, який відрізняється тим, що електронагрівач винесено за межі водяної сорочки котла. (19) (21) a200609195 (22) 21.08.2006 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ШУЛЬГА СЕМЕН ВАСИЛЬОВИЧ, UA, ПЕРХУН ВОЛОДИМИР ГРИГОРОВИЧ, UA (73) ШУЛЬГА СЕМЕН ВАСИЛЬОВИЧ, UA, ПЕРХУН ВОЛОДИМИР ГРИГОРОВИЧ, UA (56) UA 7892 U, 15.07.2005 RU 2182285 C2, 10.05.2002 RU 2109223 C1, 20.04.1998 UA 7170 A, 30.06.1995 3 Підключення електронагрівачів уніфіцірованих котлів тепловиробляючих підприємств до енергосистеми в нічні години і в неробочі дні збалансує режим роботи атомних станцій, повисить їх ефективність і економічність. Але спорудження електричних котлів, дублюючих роботу котлів на органічних паливах в нічний період, потребує великих коштів, додаткових площ і устаткування, а вмотування електронагрівачів в водяні сорочки котлів призводить їх до передчасного зносу. Задача цього винаходу є уніфікація котлоагрегатів для одночасної роботи їх на органічних паливах і на електроенергії при виробленні тепла, в короткий термін, з мінімальними затратами, з метою досягнення зменшення розходу органічних палив, наприклад, газу і підвищення економічності тепловиробництва, а також усунення швидкого зношування (ерозії) внутрішніх поверхностей водяної сорочки котла, через інтенсивне виділення парогазових пухирьків при роботі електронагрівача, за рахунок чого збільшиться термін експлуатації котла. Технічний результат досягається тим, що під нижнім барабаном, або колектором котла, залежно від його типу, споруджується електронагрівач, який при допомозі патрубків, потрібного діаметру, підведення та відведення води, під'єднується до нижнього барабану котла (або колектора), а в водогрійних опалювальних котлах монтується на водопідвідній трубі, а електронагрівальний елемент електронагрівача приєднується кабелем до енергомережі, наприклад, через електромагнітний контактор, який управляється електроконтактним манометром котла. При включенні електронагрівача, автоматично буде зменшуватись величина спалювання органічного палива, наприклад, газу еквівалентно до величини використаної електроенергії по калорійності. Регулювання величини спалювання газу здійснюється існуючими автоматами котлоагрегату і лише при вичерпанні їх ресурсу буде задіюватися автоматика регулювання величини нагріву електронагрівача. Ця схема приймається традиційна, тому в заяві на винахід не розглядається, також як і автоматизація включення й відключення електронагрівача до енергосистеми, залежно від коливання напруги в загальних енергомережах, також приймається традиційна і тому також тут не розглядається. Винесення ж електронагрівача за межі водяної сорочки котла, усуне швидкий знос (ерозію) його внутрішніх поверхностей. Таким побутом, завдяки оснащенню існуючих котлоагрегатів електронагрівачами, їх уніфікація для роботи на органічних паливах і на електроенергію одночасно, буде здійснена. Ціль винаходу досягнута. Порівняний аналіз з прототипом показує, що заявляєма конструкція уніфікації котлоагрегатів для роботи на органічних паливах і на електроенергії одночасно при виробленні тепла відрізняється тим, що під нижнім барабаном або під нижнім колектором котла, в залежності від його типу, конструктивної особливості, споруджується елект 86792 4 ронагрівач, який при допомозі патрубків, необхідного діаметру, забезпечуюючого природну циркуляцію води, під'єднується під певним нахилом до патрубка живлення, а в водогрійних опалювальних котлах монтується на водопідвідній трубі. Це дає можливість використовувати котел для роботи як на органічному паливі, так і на електроенергії одночасно і усуває швидкий знос (ерозію) внутрішніх поверхностей водяної сорочки, чи теплообмінника котла, виникаюче через інтенсивне виділення паро газових пухирьків при роботі електронагрівача, тобто - збільшується термін експлуатації котла. На Фіг.1 - зображений пристрій уніфікації котлоагрегату для роботи на органічних паливах і на електроенергії одночасно; На Фіг.2 - показано пристрій електронагрівача з боку. Нагрівальний елемент електронагрівача, схеми електропідведення до нього та системи автоматизації і управління не розглядається, оскільки рішення прийняті стандартні, як, наприклад, у електричного котла КЕРП, чи за зразком трубчастого нагрівача (див авт. свід. 830664), або патент RU 2109223. Пристрій уніфікації котлоагрегатів для роботи на органічних паливах і на електроенергії одночасно (Фіг.1), включає верхній барабан 1, нижній барабан 2, пучок труб конвективного нагріву 3 і кип'ятильних - 4, які зв'язують барабани між собою; з'єднані з барабанами колектори - верхній 5, нижній 6, фронтальний 7, колектори зв'язані між собою трубами, які утворюють екрани - боковий 8, фронтальний 9, стельовий 10, що створюють собою простір топкової камери, електронагрівач 11, з'єднувальні патрубки електронагрівача з нижнім барабаном котла - підвідний - 12, відвідний 13, трубопроводи котла - живильний 14, видатковий 15, електродна система 16 електронагрівача 11. Діятиме пристрій уніфікації котлоагрегатів для роботи на органічних паливах і на електроенергії одночасно таким чином: в пікову зону навантаження енергосистеми котлоагрегат працює при відключеному автоматикою електронагрівачі (при дії коефіцієнта на ціну = 1,8 ¸ 1,5). В зоні ночі - з 24.00 до 06.00 (при коефіцієнті на ціну = 0,3 ¸ 0,5), в вихідні і в неробочі дні, електронагрівач 11 включається в електропостачальну систему (ручним чи автоматичним способом) і котлоагрегат працює на електроенергії одночасно (зберігаючи факел) на органічному паливі: система автоматики котлоагрегата збавляє подачу органічного палива, наприклад, газу, а вироблення тепла здійснюється за рахунок споживання електроенергії електронагрівачем, що дає можливість економити органічні палива, газ, наприклад, збалансовувати режим електровироблення в системі енергогенеруючих установок атомних станцій, наприклад, чи теплоцентралей, тощо. А винесення електронагрівача за межі водяної сорочки котла усуне швидке зношування (ерозію) його внутрішніх поверхностей, яке відбувається через інтенсивне виділення парогазових пухирьків при роботі електронагрівача, за рахунок чого збільшиться термін експлуатації котла. 5 Комп’ютерна верстка Л. Купенко 86792 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
