Індукторний трифазний різнополюсний вентильний генератор

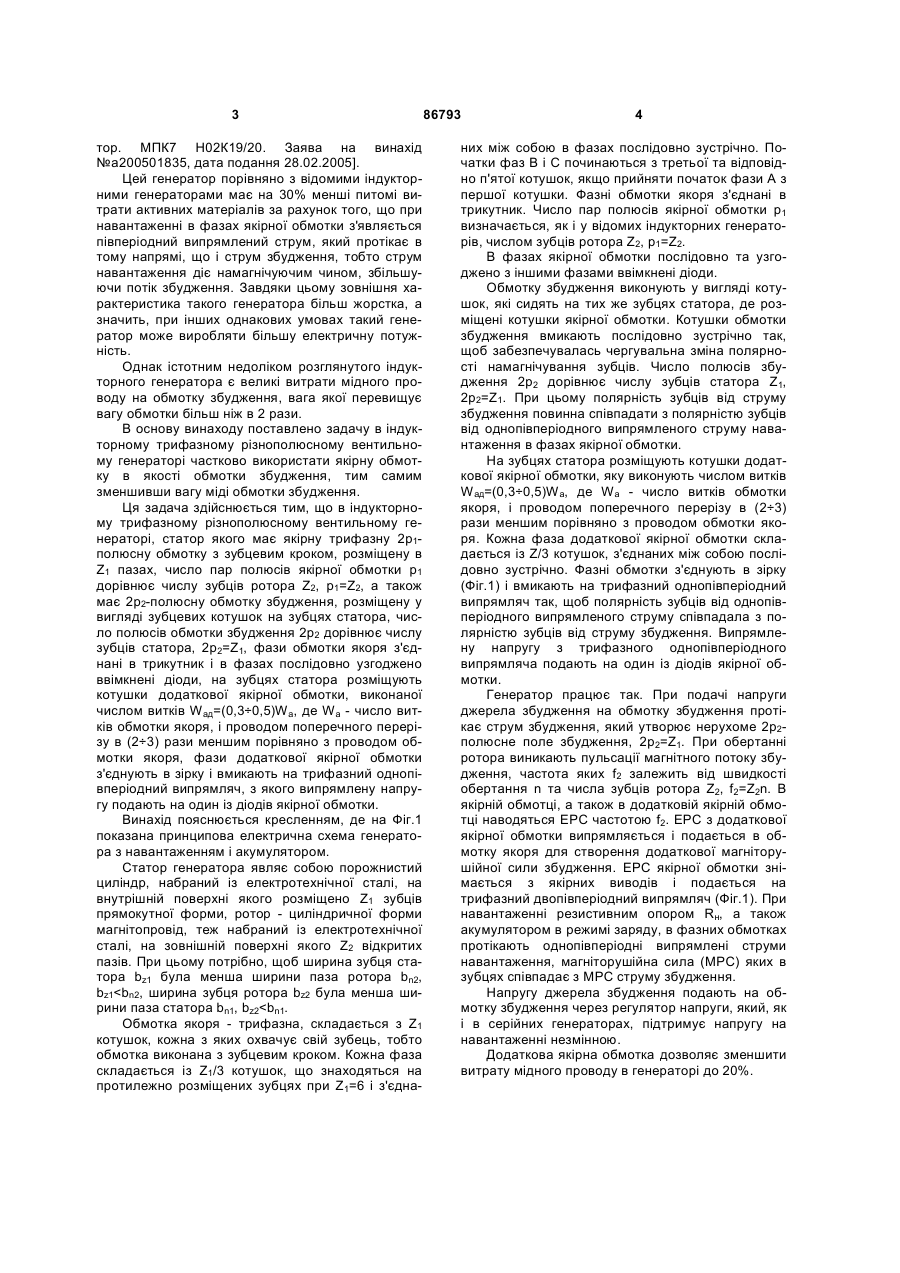

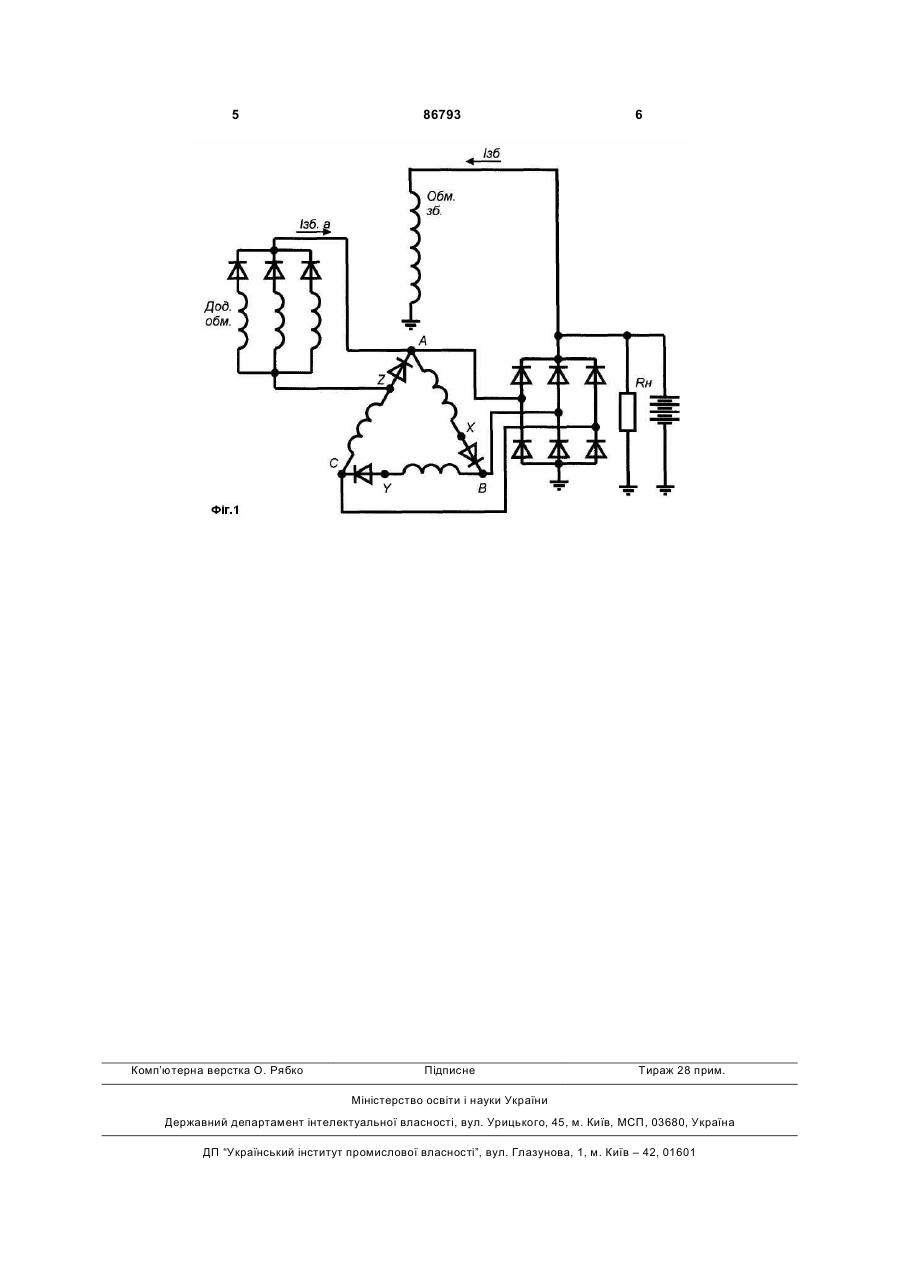

Індукторний трифазний різнополюсний вентильний генератор, статор якого має якірну трифазну 2p1 -полюсну обмотку з зубцевим кроком, розміщену в Z1 пазах, число пар полюсів якірної обмотки p1 дорівнює числу зубців ротора збудження, розміщену у вигляді зубцевих котушок на зубцях статора, число полюсів обмотки збудження 2p2 дорівнює числу зубців статора, 2p2 = Z1 , фази обмотки якоря з'єднані в трикутник і в фазах послідовно узгоджено ввімкнені діоди, який відрізняється тим, що на зубцях статора розміщують котушки додаткової якірної обмотки, виконаної числом витків Wад = (0,3 ¸ 0,5 )Wa , де Wa - число витків обмотки якоря, і проводом поперечного перерізу, в 2-3 рази меншим порівняно з проводом обмотки якоря, а фази додаткової якірної обмотки з'єднують в зірку і вмикають на трифазний однопівперіодний випрямляч, з якого випрямлену напругу подають на один із діодів якірної обмотки. 86793 (11) UA тора, р1= Ζ2 [Балагуров В.А. Проектирование специальных электрических машин переменного тока. М: Высшая школа, 1982-272с.]. На відміну від синхронних генераторів, в яких магнітний потік в зубцях якоря змінює свою полярність, в індукторних генераторах магнітний потік в зубцях якоря пульсуючий, змінюється від максимального до мінімального значення, не міняючи своєї полярності. Це зменшує ефективність електромагнітного перетворення більш ніж в два рази. Тому індукторні генератори порівняно з синхронними мають в два рази гірші масогабаритні показники, в два рази більші витрати електротехнічної сталі та міді. Відомий індукторний трифазний різнополюсний вентильний генератор, статор якого має якірну трифазну 2р1-полюсну обмотку з зубцевим кроком, розміщену в Ζ1 пазах, число пар полюсів якірної обмотки р1 дорівнює числу зубців ротора Z2, p1=Z2, а також має 2р2-полюсну обмотку збудження, розміщену у вигляді зубцевих котушок на зубцях статора, число полюсів обмотки збудження 2р2 дорівнює числу зубців статора, 2p2=Z1, фази обмотки якоря з'єднані в трикутник і в фазах послідовно узгоджено ввімкнені діоди. [Лущик В.Д. Індукторний трифазний різнополюсний вентильний генера (19) Винахід відноситься до електромашинобудування, стосується індукторних генераторів, що працюють на вентильне навантаження, і може бути використаний для виготовлення автотракторних електрогенераторів, вітроелектрогенераторів і ін. Відомий автотракторний синхронний трифазний генератор з електромагнітним збудженням, статор має якірну 2р1-полюсну обмотку, розміщену в Ζ1 пазах статора, ротор має 2р1 кігтеподібні зубці із спільною обмоткою збудження. Постійний струм подається в обмотку збудження з допомогою контактних кілець і щіток [Ютт В.Е. Электрооборудование автомобилей. М: Транспорт, 1989 - 203с.] Недоліком цих генераторів являється їх контактність, що зменшує надійність їх роботи, ускладнює експлуатацію. Ці недоліки відсутні в індукторному різнополюсному генераторі, статор якого має якірну трифазну 2р1-полюсну обмотку з зубцевим кроком, розміщену в Ζ1 пазах, і 2р2-полюсну обмотку збудження, розміщену 2р2 великих пазах на статорі, при цьому число полюсів 2р2 обмежене, 2р2=2, 4, 6. Ротор зубчатий, відкриті пази ротора числом Z2 ніякої обмотки не несуть. Число пар полюсів обмотки якоря р1 визначається числом зубців ро (13) C2 Z 2 , ( p 1 = Z 2 ) , а також має 2p2 -полюсну обмотку 3 тор. МПК7 Н02К19/20. Заява на винахід №а200501835, дата подання 28.02.2005]. Цей генератор порівняно з відомими індукторними генераторами має на 30% менші питомі витрати активних матеріалів за рахунок того, що при навантаженні в фазах якірної обмотки з'являється півперіодний випрямлений струм, який протікає в тому напрямі, що і струм збудження, тобто струм навантаження діє намагнічуючим чином, збільшуючи потік збудження. Завдяки цьому зовнішня характеристика такого генератора більш жорстка, а значить, при інших однакових умовах такий генератор може виробляти більшу електричну потужність. Однак істотним недоліком розглянутого індукторного генератора є великі витрати мідного проводу на обмотку збудження, вага якої перевищує вагу обмотки більш ніж в 2 рази. В основу винаходу поставлено задачу в індукторному трифазному різнополюсному вентильному генераторі частково використати якірну обмотку в якості обмотки збудження, тим самим зменшивши вагу міді обмотки збудження. Ця задача здійснюється тим, що в індукторному трифазному різнополюсному вентильному генераторі, статор якого має якірну трифазну 2р1полюсну обмотку з зубцевим кроком, розміщену в Ζ1 пазах, число пар полюсів якірної обмотки р1 дорівнює числу зубців ротора Z2, p1=Z2, а також має 2р2-полюсну обмотку збудження, розміщену у вигляді зубцевих котушок на зубцях статора, число полюсів обмотки збудження 2р2 дорівнює числу зубців статора, 2р2= Ζ1, фази обмотки якоря з'єднані в трикутник і в фазах послідовно узгоджено ввімкнені діоди, на зубцях статора розміщують котушки додаткової якірної обмотки, виконаної числом витків Wад=(0,3÷0,5)Wa, де Wa - число витків обмотки якоря, і проводом поперечного перерізу в (2÷3) рази меншим порівняно з проводом обмотки якоря, фази додаткової якірної обмотки з'єднують в зірку і вмикають на трифазний однопівперіодний випрямляч, з якого випрямлену напругу подають на один із діодів якірної обмотки. Винахід пояснюється кресленням, де на Фіг.1 показана принципова електрична схема генератора з навантаженням і акумулятором. Статор генератора являє собою порожнистий циліндр, набраний із електротехнічної сталі, на внутрішній поверхні якого розміщено Ζ1 зубців прямокутної форми, ротор - циліндричної форми магнітопровід, теж набраний із електротехнічної сталі, на зовнішній поверхні якого Z2 відкритих пазів. При цьому потрібно, щоб ширина зубця статора bz1 була менша ширини паза ротора bn2, bz1
