Комплексна добавка в бетонні суміші і будівельні розчини

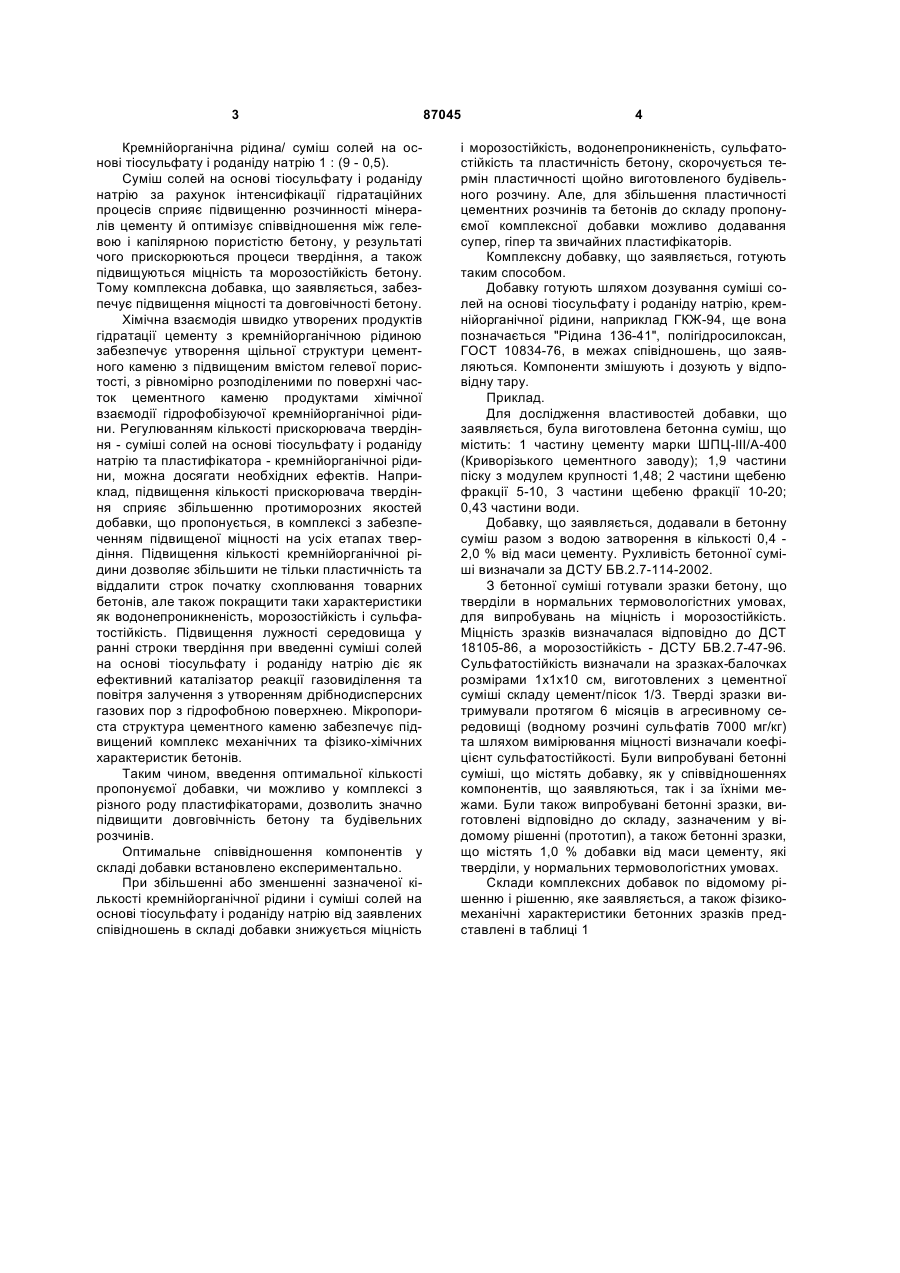

Комплексна добавка в бетонні суміші та будівельні розчини, яка містить суміш солей на основі тіосульфату і роданіду натрію, яка відрізняється тим, що додатково містить кремнійорганічну рідину при наступному співвідношенні компонентів, мас. частинах: кремнійорганічна рідина/суміш солей на основі тіосульфату і роданіду натрію 1:(9-0,5). (19) (21) a200710684 (22) 27.09.2007 (24) 10.06.2009 (46) 10.06.2009, Бюл.№ 11, 2009 р. (72) КОВАЛЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, БЕСПАЛОВ АНДРІЙ ІВАНОВИЧ, КОВАЛЕНКО ВАЛЕНТИНА ВОЛОДИМИРІВНА, БЕСПАЛОВ АНДРІЙ АНДРІЙОВИЧ (73) КОВАЛЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ (56) UA 58999 С2, 17.04.2006 RU 2228306 C1, 10.05.2004 3 Кремнійорганічна рідина/ суміш солей на основі тіосульфату і роданіду натрію 1 : (9 - 0,5). Суміш солей на основі тіосульфату і роданіду натрію за рахунок інтенсифікації гідратаційних процесів сприяє підвищенню розчинності мінералів цементу й оптимізує співвідношення між гелевою і капілярною пористістю бетону, у результаті чого прискорюються процеси твердіння, а також підвищуються міцність та морозостійкість бетону. Тому комплексна добавка, що заявляється, забезпечує підвищення міцності та довговічності бетону. Хімічна взаємодія швидко утворених продуктів гідратації цементу з кремнійорганічною рідиною забезпечує утворення щільної структури цементного каменю з підвищеним вмістом гелевої пористості, з рівномірно розподіленими по поверхні часток цементного каменю продуктами хімічної взаємодії гідрофобізуючої кремнійорганічноі рідини. Регулюванням кількості прискорювача твердіння - суміші солей на основі тіосульфату і роданіду натрію та пластифікатора - кремнійорганічноі рідини, можна досягати необхідних ефектів. Наприклад, підвищення кількості прискорювача твердіння сприяє збільшенню протиморозних якостей добавки, що пропонується, в комплексі з забезпеченням підвищеної міцності на усіх етапах твердіння. Підвищення кількості кремнійорганічноі рідини дозволяє збільшити не тільки пластичність та віддалити строк початку схоплювання товарних бетонів, але також покращити таки характеристики як водонепроникненість, морозостійкість і сульфатостійкість. Підвищення лужності середовища у ранні строки твердіння при введенні суміші солей на основі тіосульфату і роданіду натрію діє як ефективний каталізатор реакції газовиділення та повітря залучення з утворенням дрібнодисперсних газових пор з гідрофобною поверхнею. Мікропориста структура цементного каменю забезпечує підвищений комплекс механічних та фізико-хімічних характеристик бетонів. Таким чином, введення оптимальної кількості пропонуємої добавки, чи можливо у комплексі з різного роду пластифікаторами, дозволить значно підвищити довговічність бетону та будівельних розчинів. Оптимальне співвідношення компонентів у складі добавки встановлено експериментально. При збільшенні або зменшенні зазначеної кількості кремнійорганічної рідини і суміші солей на основі тіосульфату і роданіду натрію від заявлених співідношень в складі добавки знижується міцність 87045 4 і морозостійкість, водонепроникненість, сульфатостійкість та пластичність бетону, скорочується термін пластичності щойно виготовленого будівельного розчину. Але, для збільшення пластичності цементних розчинів та бетонів до складу пропонуємої комплексної добавки можливо додавання супер, гіпер та звичайних пластифікаторів. Комплексну добавку, що заявляється, готують таким способом. Добавку готують шляхом дозування суміші солей на основі тіосульфату і роданіду натрію, кремнійорганічної рідини, наприклад ГКЖ-94, ще вона позначається "Рідина 136-41", полігідросилоксан, ГОСТ 10834-76, в межах співідношень, що заявляються. Компоненти змішують і дозують у відповідну тару. Приклад. Для дослідження властивостей добавки, що заявляється, була виготовлена бетонна суміш, що містить: 1 частину цементу марки ШПЦ-III/А-400 (Криворізького цементного заводу); 1,9 частини піску з модулем крупності 1,48; 2 частини щебеню фракції 5-10, 3 частини щебеню фракції 10-20; 0,43 частини води. Добавку, що заявляється, додавали в бетонну суміш разом з водою затворення в кількості 0,4 2,0 % від маси цементу. Рухливість бетонної суміші визначали за ДСТУ БВ.2.7-114-2002. З бетонної суміші готували зразки бетону, що тверділи в нормальних термовологістних умовах, для випробувань на міцність і морозостійкість. Міцність зразків визначалася відповідно до ДСТ 18105-86, а морозостійкість - ДСТУ БВ.2.7-47-96. Сульфатостійкість визначали на зразках-балочках розмірами 1x1x10 см, виготовлених з цементної суміші складу цемент/пісок 1/3. Тверді зразки витримували протягом 6 місяців в агресивному середовищі (водному розчині сульфатів 7000 мг/кг) та шляхом вимірювання міцності визначали коефіцієнт сульфатостійкості. Були випробувані бетонні суміші, що містять добавку, як у співвідношеннях компонентів, що заявляються, так і за їхніми межами. Були також випробувані бетонні зразки, виготовлені відповідно до складу, зазначеним у відомому рішенні (прототип), а також бетонні зразки, що містять 1,0 % добавки від маси цементу, які тверділи, у нормальних термовологістних умовах. Склади комплексних добавок по відомому рішенню і рішенню, яке заявляється, а також фізикомеханічні характеристики бетонних зразків представлені в таблиці 1 5 87045 З таблиці випливає, що комплексна добавка, яка заявляється, забезпечує підвищення пластичності, міцності, морозостійкості, водонепроникненості, сульфатостійкості бетонів та сприяє збереженню рухливості цементного розчину протягом тривалого часу (випробування № 3-10), а при зміні співвідношення компонентів у складі добавки зменшується міцність, морозостійкість, водонепроникненість, сульфатостійкість бетону та час збере Комп’ютерна верстка І. Скворцова 6 ження рухливості бетонної суміші (випробування № 2, 11). Пропонований склад та співвідношення компонентів дозволяє одержати нову високоефективну комплексну добавку, яка забезпечує збільшення рухливості бетонних і розчинних сумішей та збереження її у часі, підвищення міцності, морозостійкості, водонепроникненості та сульфатостійкості бетонів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
