Спосіб нагріву дуття для доменної печі

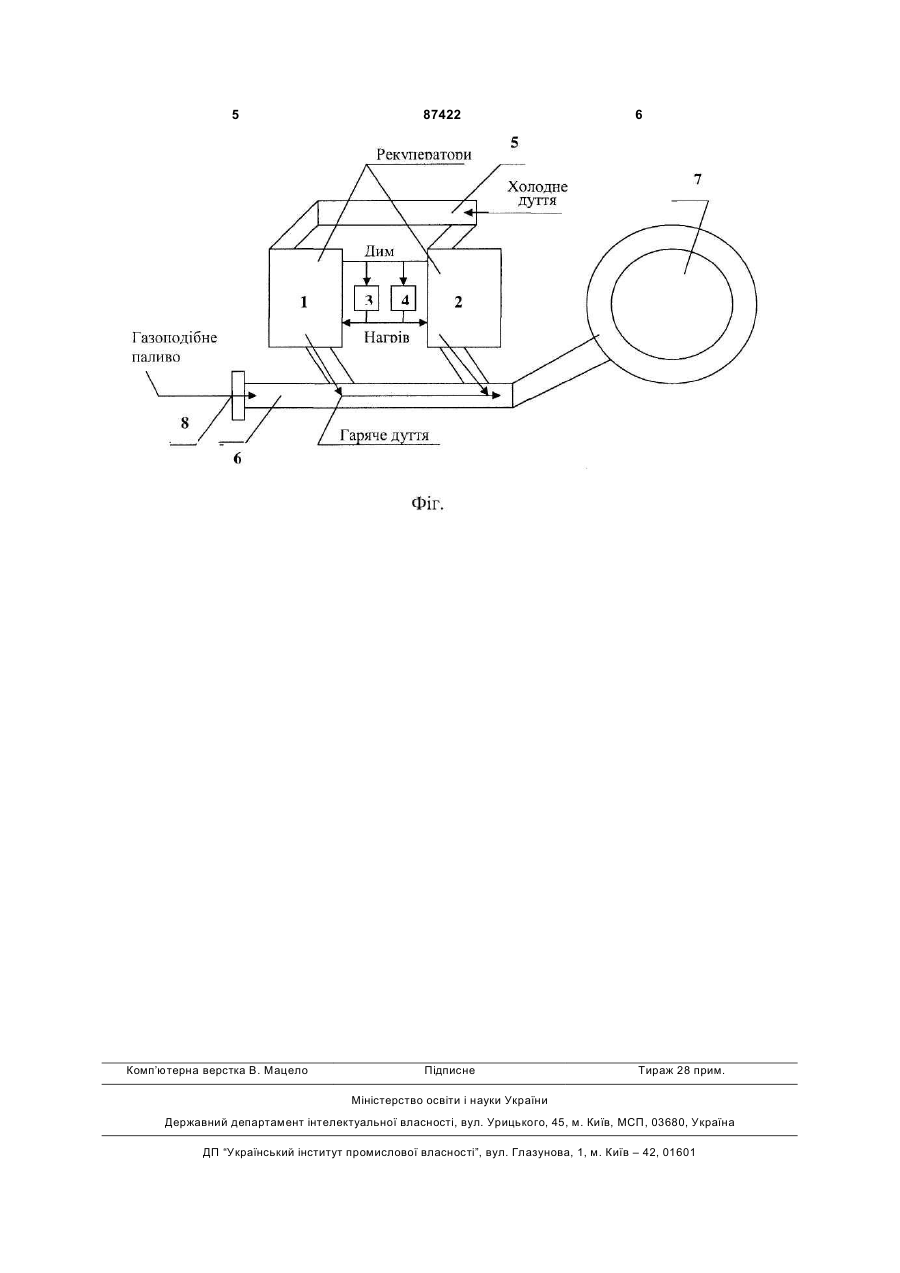

Спосіб нагріву дуття для доменної печі, що включає попередній нагрів дуття в рекуперативних нагрівачах для нагріву повітря і газу та його остаточний нагрів, який відрізняється тим, що попередній нагрів в рекуперативних нагрівачах здійснюють до 700-800 °С, а остаточний нагрів дуття здійснюють до 1200-1400 °С за рахунок теплоти продуктів спалювання газоподібного палива в повітропроводі гарячого дуття. (19) (21) a200813722 (22) 28.11.2008 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) КОВШОВ ВОЛОДИМИР МИКОЛАЙОВИЧ, БОЧКА ВОЛОДИМИР ВАСИЛЬОВИЧ, СУЛІМЕНКО СЕРГІЙ ЄВГЕНОВИЧ, ВЕРЕЩАК ВІКТОР ІВАНОВИЧ, СУЛІМЕНКО ЄВГЕН ІВАНОВИЧ (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ (56) SU 1257096 A1, 15.09.1986 SU 842108 A1, 30.06.1981 JP 06228620 A, 16.08.1994 3 87422 4 шення енергозатрат на підігрів повітря для доменкористовуватись при виконанні ремонту ної печі. рекуператора 1 без зупинки доменної печі 7. Метою винаходу є спосіб безперервного нагріНагрів дуття для доменної печі, за пропоновавання доменного дуття без використання регененим способом, здійснюється у постійному режимі ративних повітронагрівачів. при використанні одного рекуперативного підігріТехнічними результатами способу є технологія вача 1, двох рекуператорів 3, 4 для підігріву газу нагріву дуття в безперервному режимі, спрощена та повітря для рекуператора 1, с остаточним його схема теплотехнічних агрегатів для реалізації данагрівом до бажаної температури від теплоти проної технології, підвищення економічності способу. дуктів спалювання газоподібного палива у пальниНаведений технічний результат при реалізації ку 8, розташованому в повітропроводі гарячого винаходу досягається завдяки тому, що на відміну дуття 6. від відомого способу, якій включає використання Нагріте в рекуператорі 1 повітря змішується з рекуперативних нагрівачів для попереднього напродуктами спалювання газу в повітропроводі гагріву дуття та газу і остаточного підігріву дуття до рячого дуття 6 на пальнику 8 з утворенням суміші робочих температур у регенеративному нагрівачепостійного хімічного складу та однакової темпераві повітря; після попереднього нагріву дуття до тури, яка поступає в доменну піч 7. 700-800°С у рекуперативному нагрівачеві підігріСпрощений спосіб нагріву дуття, що виключає вання повітря до 1200-1400°С здійснюється за використання регенеративного повітронагрівача, з рахунок теплоти продуктів спалювання газоподібподальшим підігрівом за рахунок теплоти від спаного палива у повітропроводі гарячого дуття. лювання газоподібного палива в повітропроводі Використання запропонованої технологічної гарячого дуття, відповідає ознаці новизни. схеми підігрівання дуття спочатку в рекуперативЕкономічна ефективність такого способу скланому нагрівачеві повітря з остаточним його нагрідається із зменшення капітальних витрат на будіванням до заданих температур теплотою продуквництво нагрівачів повітря; зменшення займаної тів спалювання суміші газу та повітря на пальнику, рекуператорами площі; поліпшення використання дозволяє спростити технологію нагрівання дуття, газоподібного палива в доменній печі за рахунок виключивши з існуючої технологічної схеми регекращого змішування з дуттям; поліпшення викоринеративний нагрівач, та реалізувати нагрівання стання опалювального доменного газу за рахунок дуття в безперервному режимі. того, що в гаряче дуття не подається холодне для Максимальна температура дуття при поперезабезпечення стабільності температури дуття (при дньому його нагріву в рекуперативному нагрівачеві класичній схемі подачі гарячого дуття в піч), подо 700-800°С обмежується стійкістю металевих ліпшення стабільності ходу печі за рахунок постійтруб рекуператора, в той час, як температура дутності кількості і температури дуття за часом; значтя після остаточного нагрівання до 1200-1400°С ного спрощення експлуатації рекуператора у обмежується стійкістю вогнетривів та обладнання порівнянні з повітронагрівачем регенеративного повітропроводів гарячого дуття. типу і, нарешті, покращення умов техніки безпеки. Розрахунки показують, що остаточного нагріРеалізація запропонованого способу на праквання дуття до заданих температур за рахунок тиці дозволить скоротити експлуатаційні витрати, спалювання газоподібного палива в повітропровоспростити запуск агрегатів такої схеми в роботу, ді гарячого дуття необхідно спалювати на пальнистворити умови для тонкого регулювання темпеку орієнтовно до 10м3 природного газу на кожні ратури дуття, забезпечити при двох рекуператив100°С повітря після рекуперативного нагрівача. них нагрівачах зменшення площ, займаних цим Спрощена схема установки для підігріву повітустаткуванням, і тривалу експлуатацію в часі. Крім ря наведена на Фіг. і складається з двох рекуператого, у разі використання висококалорійного газу тивних повітронагрівачів 1, 2, двох рекуператорів для остаточного нагріву дуття в повітропроводі 3, 4 для підігріву газу та повітря, що надходять на гарячого дуття, дозволяє компенсувати недолік нагрів рекуператорів 1, 2, системи повітропроводів теплоти в печі шляхом введення продуктів його холодного дуття 5, гарячого дуття 6, який подає спалювання у фурменій зони. Переваги запроподуття у доменну піч 7. В повітропроводе 6 для підінованого способу відповідають ознаці - технологігріву дуття до необхідної температури, встановлечна затребуваність. но пальник 8. Рекуператор 2 в резерві і може ви 5 Комп’ютерна верстка В. Мацело 87422 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
