Клейова композиція

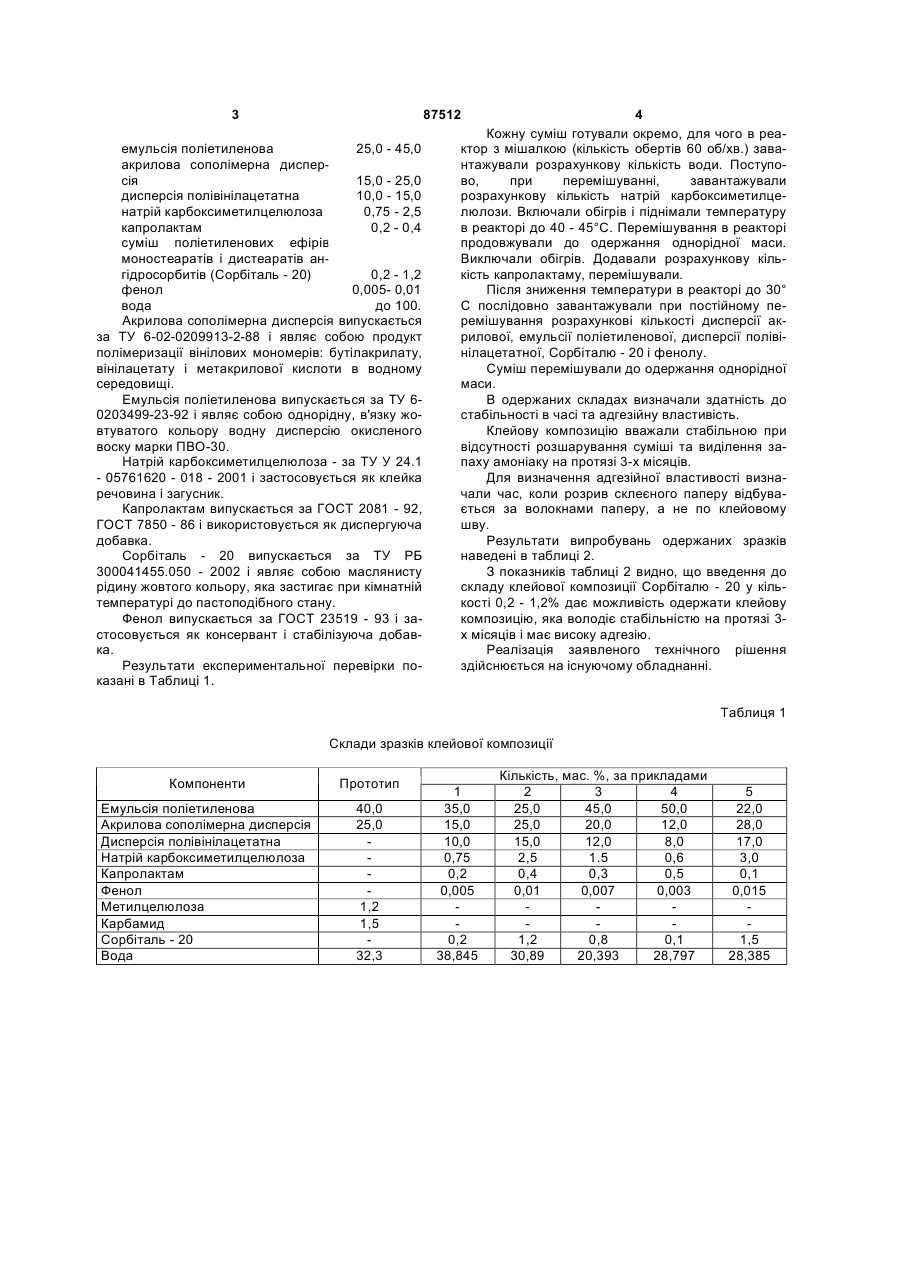

Клейова композиція, яка містить акрилову співполімерну дисперсію, емульсію поліетиленову і воду, яка відрізняється тим, що додатково містить дисперсію полівінілацетатну, натрійкарбокси 3 87512 емульсія поліетиленова 25,0 - 45,0 акрилова сополімерна дисперсія 15,0 - 25,0 дисперсія полівінілацетатна 10,0 - 15,0 натрій карбоксиметилцелюлоза 0,75 - 2,5 капролактам 0,2 - 0,4 суміш поліетиленових ефірів моностеаратів і дистеаратів ангідросорбитів (Сорбіталь - 20) 0,2 - 1,2 фенол 0,005- 0,01 вода до 100. Акрилова сополімерна дисперсія випускається за ТУ 6-02-0209913-2-88 і являє собою продукт полімеризації вінілових мономерів: бутілакрилату, вінілацетату і метакрилової кислоти в водному середовищі. Емульсія поліетиленова випускається за ТУ 60203499-23-92 і являє собою однорідну, в'язку жовтуватого кольору водну дисперсію окисленого воску марки ПВО-30. Натрій карбоксиметилцелюлоза - за ТУ У 24.1 - 05761620 - 018 - 2001 і застосовується як клейка речовина і загусник. Капролактам випускається за ГОСТ 2081 - 92, ГОСТ 7850 - 86 і використовується як диспергуюча добавка. Сорбіталь - 20 випускається за ТУ РБ 300041455.050 - 2002 і являє собою маслянисту рідину жовтого кольору, яка застигає при кімнатній температурі до пастоподібного стану. Фенол випускається за ГОСТ 23519 - 93 і застосовується як консервант і стабілізуюча добавка. Результати експериментальної перевірки показані в Таблиці 1. 4 Кожну суміш готували окремо, для чого в реактор з мішалкою (кількість обертів 60 об/хв.) завантажували розрахункову кількість води. Поступово, при перемішуванні, завантажували розрахункову кількість натрій карбоксиметилцелюлози. Включали обігрів і піднімали температуру в реакторі до 40 - 45°С. Перемішування в реакторі продовжували до одержання однорідної маси. Виключали обігрів. Додавали розрахункову кількість капролактаму, перемішували. Після зниження температури в реакторі до 30° С послідовно завантажували при постійному перемішування розрахункові кількості дисперсії акрилової, емульсії поліетиленової, дисперсії полівінілацетатної, Сорбіталю - 20 і фенолу. Суміш перемішували до одержання однорідної маси. В одержаних складах визначали здатність до стабільності в часі та адгезійну властивість. Клейову композицію вважали стабільною при відсутності розшарування суміші та виділення запаху амоніаку на протязі 3-х місяців. Для визначення адгезійної властивості визначали час, коли розрив склеєного паперу відбувається за волокнами паперу, а не по клейовому шву. Результати випробувань одержаних зразків наведені в таблиці 2. З показників таблиці 2 видно, що введення до складу клейової композиції Сорбіталю - 20 у кількості 0,2 - 1,2% дає можливість одержати клейову композицію, яка володіє стабільністю на протязі 3х місяців і має високу адгезію. Реалізація заявленого технічного рішення здійснюється на існуючому обладнанні. Таблиця 1 Склади зразків клейової композиції Компоненти Прототип Емульсія поліетиленова Акрилова сополімерна дисперсія Дисперсія полівінілацетатна Натрій карбоксиметилцелюлоза Капролактам Фенол Метилцелюлоза Карбамид Сорбіталь - 20 Вода 40,0 25,0 1,2 1,5 32,3 1 35,0 15,0 10,0 0,75 0,2 0,005 0,2 38,845 Кількість, мас. %, за прикладами 2 3 4 25,0 45,0 50,0 25,0 20,0 12,0 15,0 12,0 8,0 2,5 1.5 0,6 0,4 0,3 0,5 0,01 0,007 0,003 1,2 0,8 0,1 30,89 20,393 28,797 5 22,0 28,0 17,0 3,0 0,1 0,015 1,5 28,385 5 87512 6 Таблиця 2 Показники властивостей Стабільність в часі : -відсутність розшарування -відсутність виділення амоніаку Адгезія, час схоплювання, С (розрив за волокнами) Комп’ютерна верстка В. Мацело 1 2 Приклади 3 4 5 3 місяці 3 місяці 3 міс. 3 міс. 3 міс. 3 міс. 2,5 міс. 2,5 міс. 2,5 міс. 2,5 міс. 2 тижні 1 тиждень 20 15 20 45 80 30 Підписне Прототип Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
