Морська хвильова електростанція

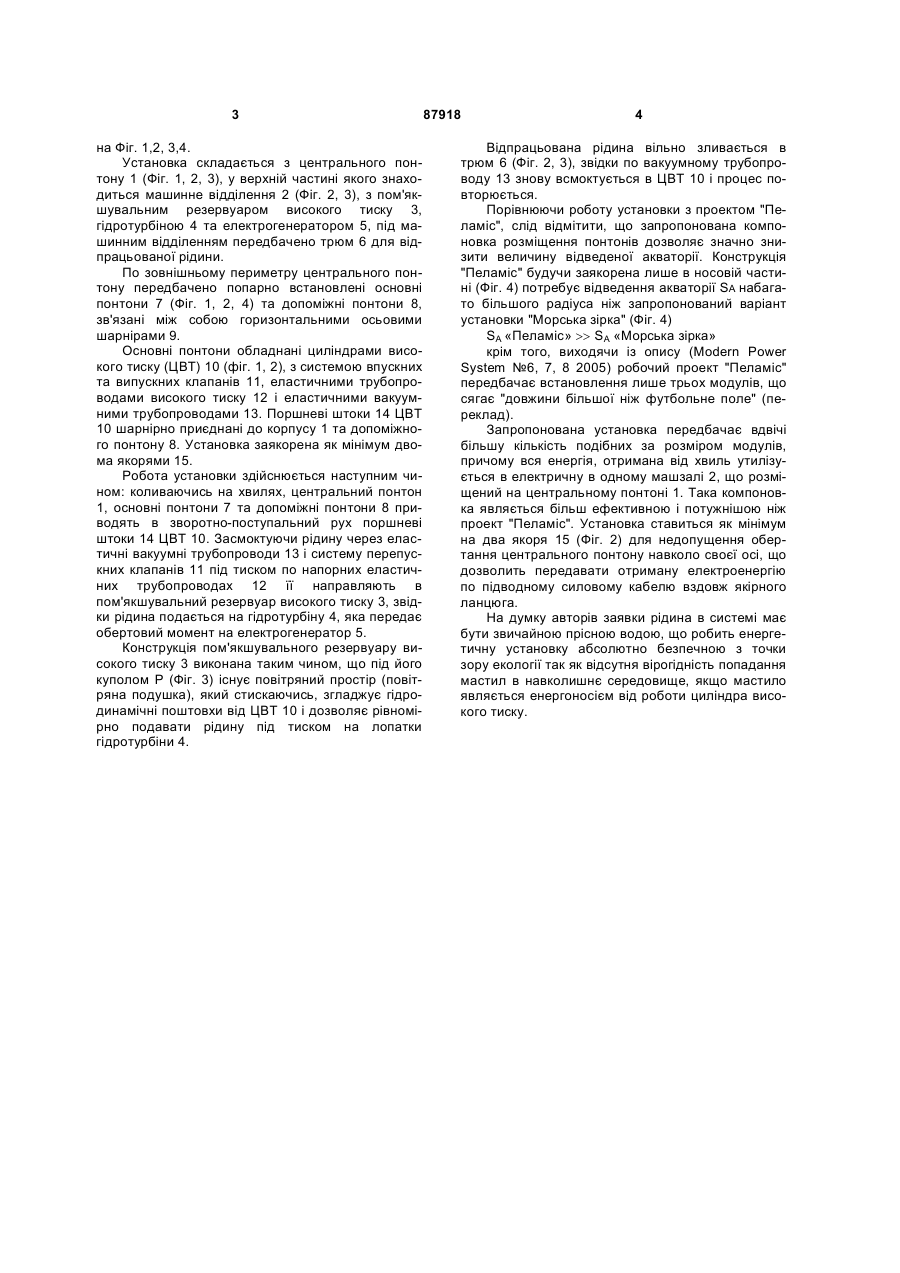

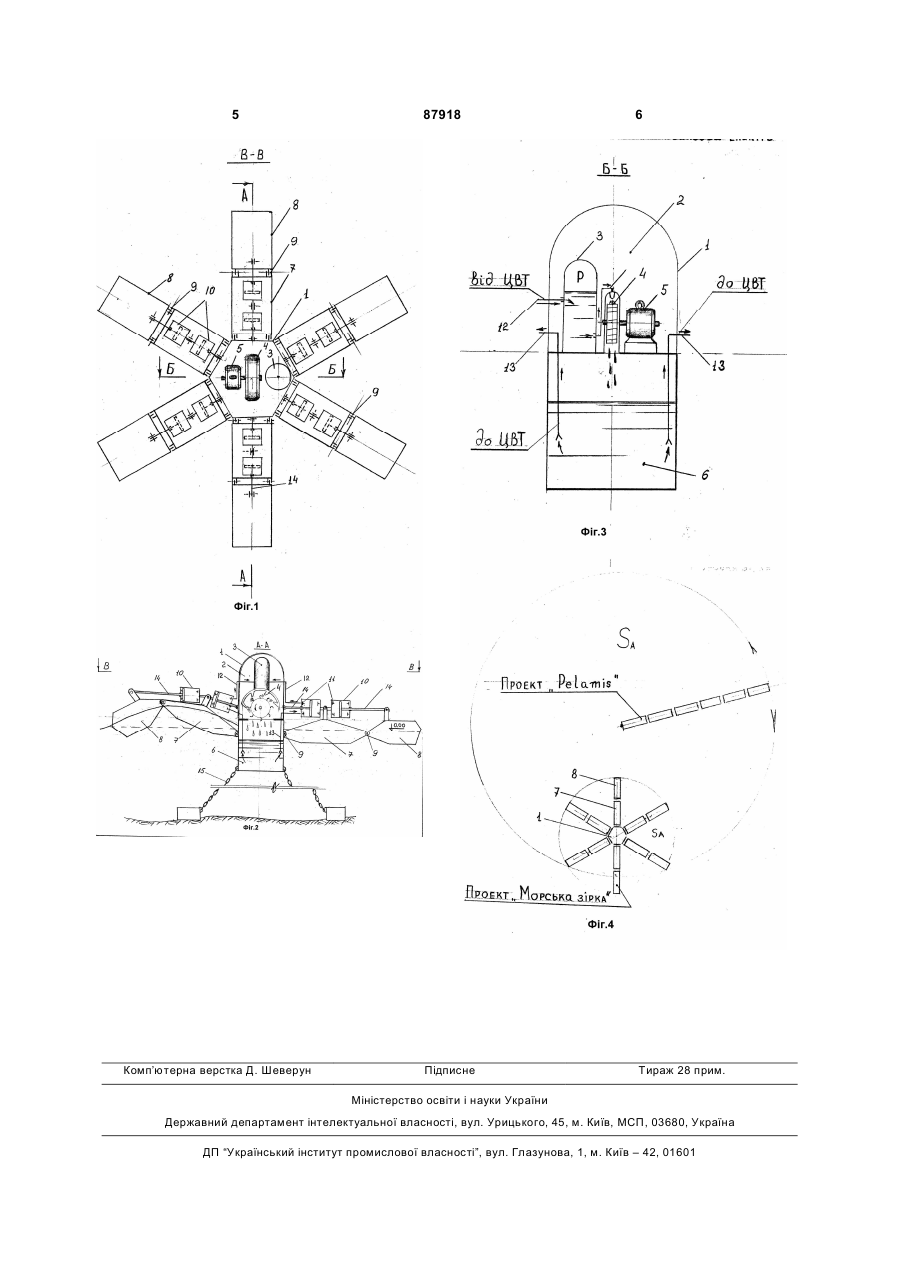

Морська хвильова електростанція, яка відрізняється тим, що навколо центрального понтона по зовнішньому його периметру змонтовано шість пар понтонів, ближній до центрального - основний, а дальній - допоміжний понтони, центральний, 3 на Фіг. 1,2, 3,4. Установка складається з центрального понтону 1 (Фіг. 1, 2, 3), у верхній частині якого знаходиться машинне відділення 2 (Фіг. 2, 3), з пом'якшувальним резервуаром високого тиску 3, гідротурбіною 4 та електрогенератором 5, під машинним відділенням передбачено трюм 6 для відпрацьованої рідини. По зовнішньому периметру центрального понтону передбачено попарно встановлені основні понтони 7 (Фіг. 1, 2, 4) та допоміжні понтони 8, зв'язані між собою горизонтальними осьовими шарнірами 9. Основні понтони обладнані циліндрами високого тиску (ЦВТ) 10 (фіг. 1, 2), з системою впускних та випускних клапанів 11, еластичними трубопроводами високого тиску 12 і еластичними вакуумними трубопроводами 13. Поршневі штоки 14 ЦВТ 10 шарнірно приєднані до корпусу 1 та допоміжного понтону 8. Установка заякорена як мінімум двома якорями 15. Робота установки здійснюється наступним чином: коливаючись на хвилях, центральний понтон 1, основні понтони 7 та допоміжні понтони 8 приводять в зворотно-поступальний рух поршневі штоки 14 ЦВТ 10. Засмоктуючи рідину через еластичні вакуумні трубопроводи 13 і систему перепускних клапанів 11 під тиском по напорних еластичних трубопроводах 12 її направляють в пом'якшувальний резервуар високого тиску 3, звідки рідина подається на гідротурбіну 4, яка передає обертовий момент на електрогенератор 5. Конструкція пом'якшувального резервуару високого тиску 3 виконана таким чином, що під його куполом P (Фіг. 3) існує повітряний простір (повітряна подушка), який стискаючись, згладжує гідродинамічні поштовхи від ЦВТ 10 і дозволяє рівномірно подавати рідину під тиском на лопатки гідротурбіни 4. 87918 4 Відпрацьована рідина вільно зливається в трюм 6 (Фіг. 2, 3), звідки по вакуумному трубопроводу 13 знову всмоктується в ЦВТ 10 і процес повторюється. Порівнюючи роботу установки з проектом "Пеламіс", слід відмітити, що запропонована компоновка розміщення понтонів дозволяє значно знизити величину відведеної акваторії. Конструкція "Пеламіс" будучи заякорена лише в носовій частині (Фіг. 4) потребує відведення акваторії SA набагато більшого радіуса ніж запропонований варіант установки "Морська зірка" (Фіг. 4) SA «Пеламіс» >> SA «Морська зірка» крім того, виходячи із опису (Modern Power System №6, 7, 8 2005) робочий проект "Пеламіс" передбачає встановлення лише трьох модулів, що сягає "довжини більшої ніж футбольне поле" (переклад). Запропонована установка передбачає вдвічі більшу кількість подібних за розміром модулів, причому вся енергія, отримана від хвиль утилізується в електричну в одному машзалі 2, що розміщений на центральному понтоні 1. Така компоновка являється більш ефективною і потужнішою ніж проект "Пеламіс". Установка ставиться як мінімум на два якоря 15 (Фіг. 2) для недопущення обертання центрального понтону навколо своєї осі, що дозволить передавати отриману електроенергію по підводному силовому кабелю вздовж якірного ланцюга. На думку авторів заявки рідина в системі має бути звичайною прісною водою, що робить енергетичну установку абсолютно безпечною з точки зору екології так як відсутня вірогідність попадання мастил в навколишнє середовище, якщо мастило являється енергоносієм від роботи циліндра високого тиску. 5 Комп’ютерна верстка Д. Шеверун 87918 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
