Висіваючий апарат

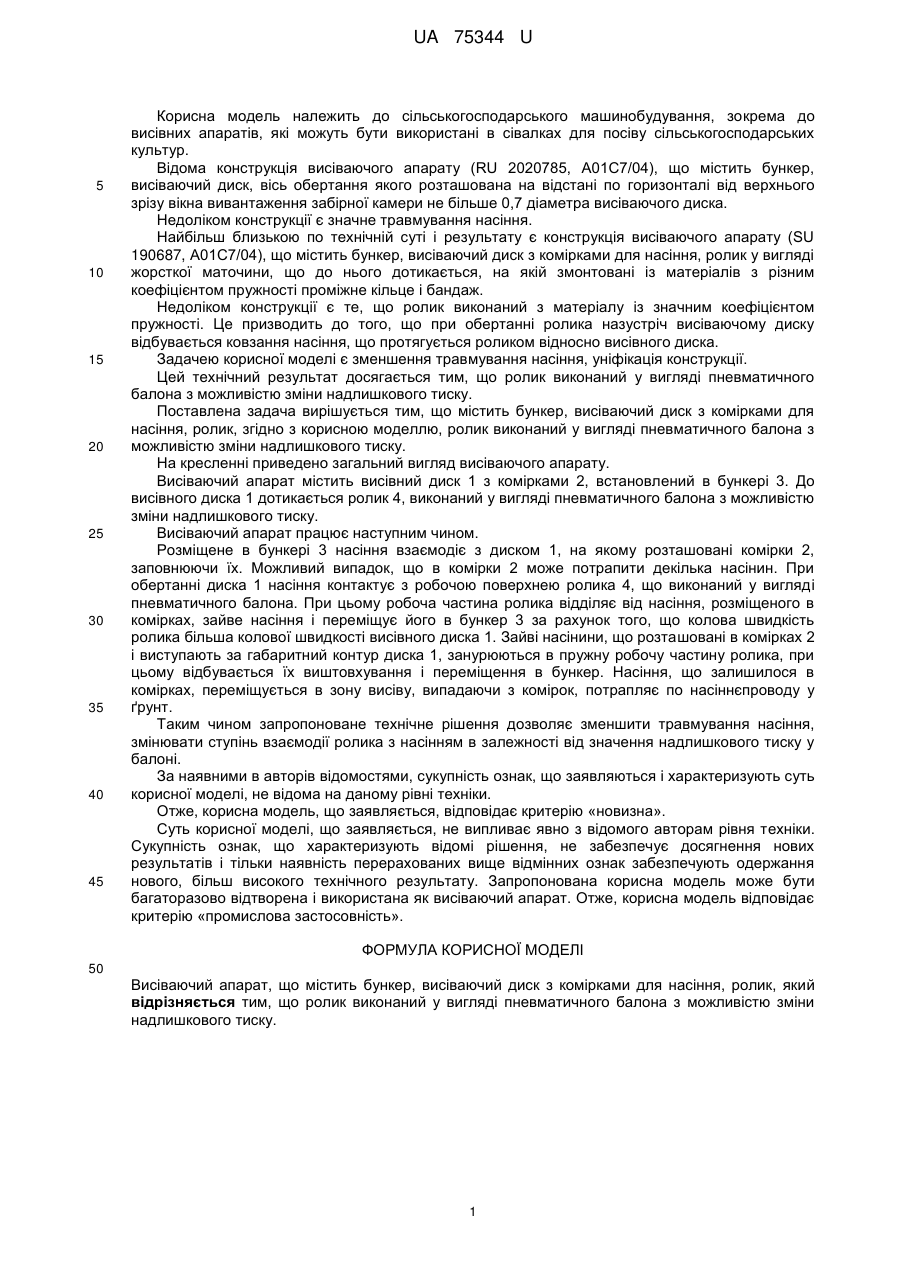

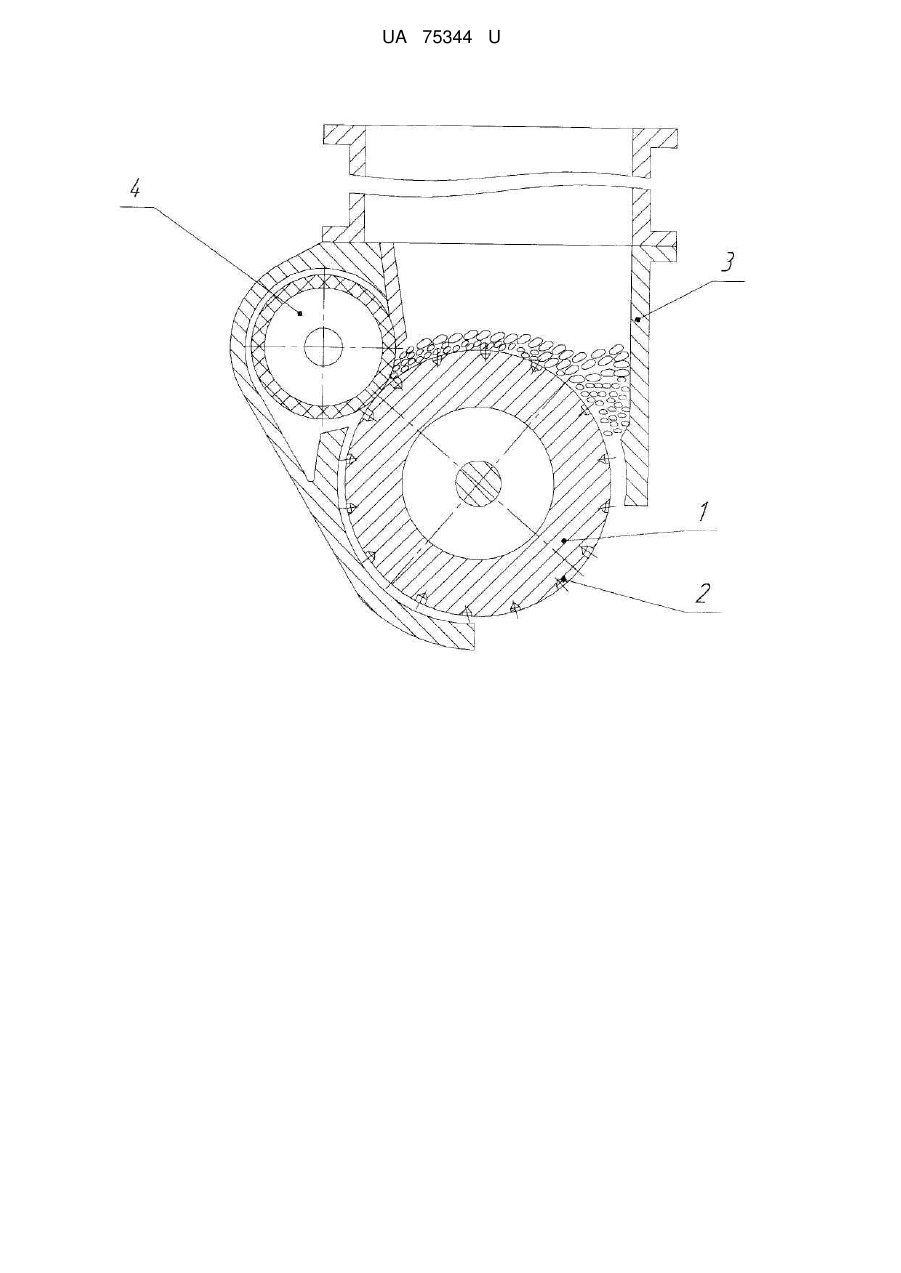

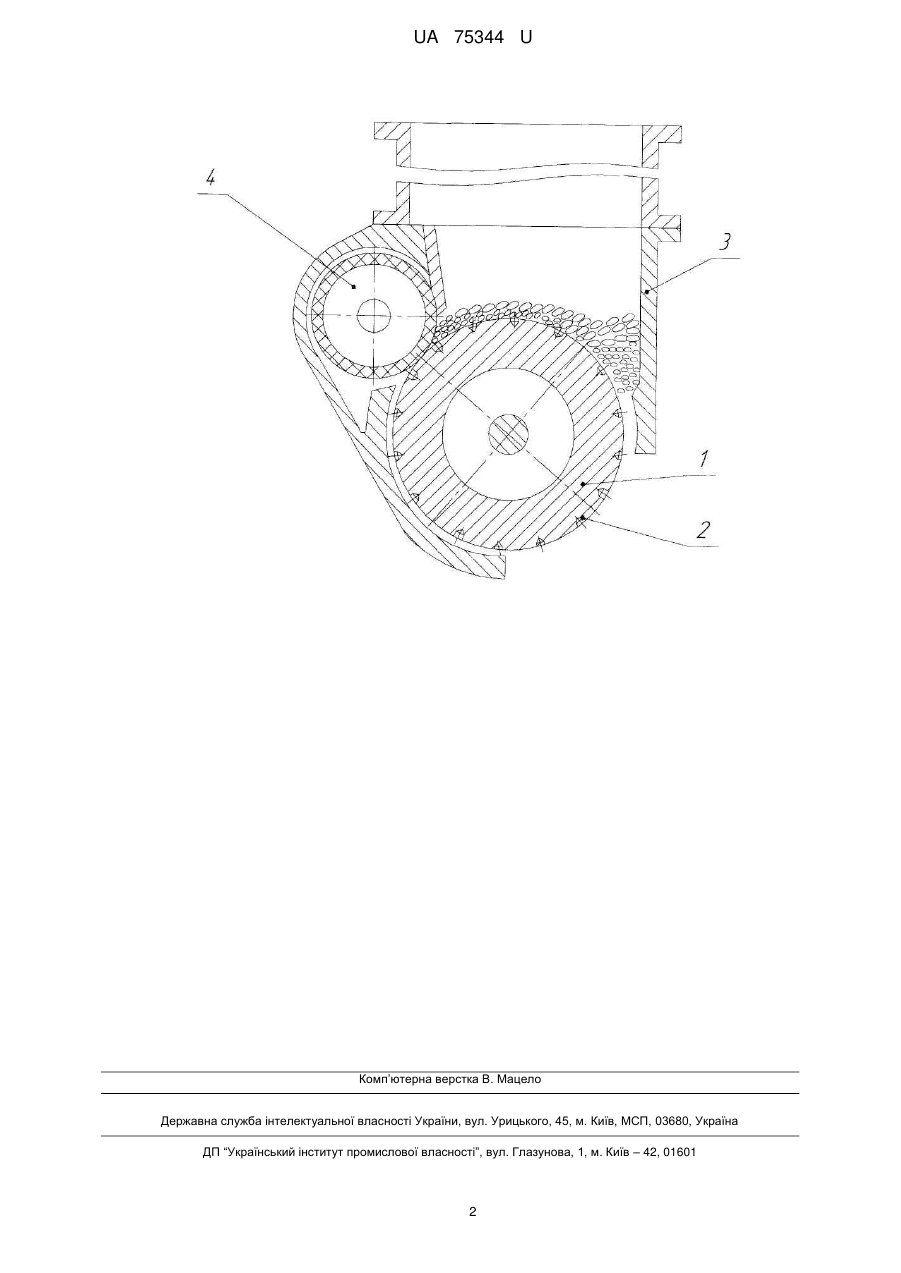

Реферат: UA 75344 U UA 75344 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів, які можуть бути використані в сівалках для посіву сільськогосподарських культур. Відома конструкція висіваючого апарату (RU 2020785, А01С7/04), що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого диска. Недоліком конструкції є значне травмування насіння. Найбільш близькою по технічній суті і результату є конструкція висіваючого апарату (SU 190687, А01С7/04), що містить бункер, висіваючий диск з комірками для насіння, ролик у вигляді жорсткої маточини, що до нього дотикається, на якій змонтовані із матеріалів з різним коефіцієнтом пружності проміжне кільце і бандаж. Недоліком конструкції є те, що ролик виконаний з матеріалу із значним коефіцієнтом пружності. Це призводить до того, що при обертанні ролика назустріч висіваючому диску відбувається ковзання насіння, що протягується роликом відносно висівного диска. Задачею корисної моделі є зменшення травмування насіння, уніфікація конструкції. Цей технічний результат досягається тим, що ролик виконаний у вигляді пневматичного балона з можливістю зміни надлишкового тиску. Поставлена задача вирішується тим, що містить бункер, висіваючий диск з комірками для насіння, ролик, згідно з корисною моделлю, ролик виконаний у вигляді пневматичного балона з можливістю зміни надлишкового тиску. На кресленні приведено загальний вигляд висіваючого апарату. Висіваючий апарат містить висівний диск 1 з комірками 2, встановлений в бункері 3. До висівного диска 1 дотикається ролик 4, виконаний у вигляді пневматичного балона з можливістю зміни надлишкового тиску. Висіваючий апарат працює наступним чином. Розміщене в бункері 3 насіння взаємодіє з диском 1, на якому розташовані комірки 2, заповнюючи їх. Можливий випадок, що в комірки 2 може потрапити декілька насінин. При обертанні диска 1 насіння контактує з робочою поверхнею ролика 4, що виконаний у вигляді пневматичного балона. При цьому робоча частина ролика відділяє від насіння, розміщеного в комірках, зайве насіння і переміщує його в бункер 3 за рахунок того, що колова швидкість ролика більша колової швидкості висівного диска 1. Зайві насінини, що розташовані в комірках 2 і виступають за габаритний контур диска 1, занурюються в пружну робочу частину ролика, при цьому відбувається їх виштовхування і переміщення в бункер. Насіння, що залишилося в комірках, переміщується в зону висіву, випадаючи з комірок, потрапляє по насіннєпроводу у ґрунт. Таким чином запропоноване технічне рішення дозволяє зменшити травмування насіння, змінювати ступінь взаємодії ролика з насінням в залежності від значення надлишкового тиску у балоні. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як висіваючий апарат. Отже, корисна модель відповідає критерію «промислова застосовність». ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Висіваючий апарат, що містить бункер, висіваючий диск з комірками для насіння, ролик, який відрізняється тим, що ролик виконаний у вигляді пневматичного балона з можливістю зміни надлишкового тиску. 1 UA 75344 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
