Пристрій для транспортування і очистки коренебульбоплодів

Номер патенту: 87919

Опубліковано: 25.08.2009

Автор: Булгаков Володимир Михайлович

Завантажити PDF файл.

Формула / Реферат

Пристрій для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, очисник, а також вивантажувальний транспортер, який відрізняється тим, що очисник виконаний у формі верхнього і нижнього порожнистих конусів, спрямованих вершинами один до одного, з'єднаний з приводом в обертальний рух, при цьому нижній порожнистий конус очисника має у центрі, розташований у його середині порожнистий виступ конічної форми, який утворений встановленими з зазорами один до одного концентрично розташованими круглими прутками, які разом з нижнім порожнистим конусом очисника утворюють два вивантажувальні рукави циліндричної форми, виконані розташованими з зазорами один до одного круглими поперечними прутками, при цьому над порожнистим виступом розташований з зазором дволопатевий бітер, встановлений на кінці консольного привідного вала, розташованого знизу, а під нижньою частиною очисника розташований фігурний спрямовувач коренебульбоплодів.

Текст

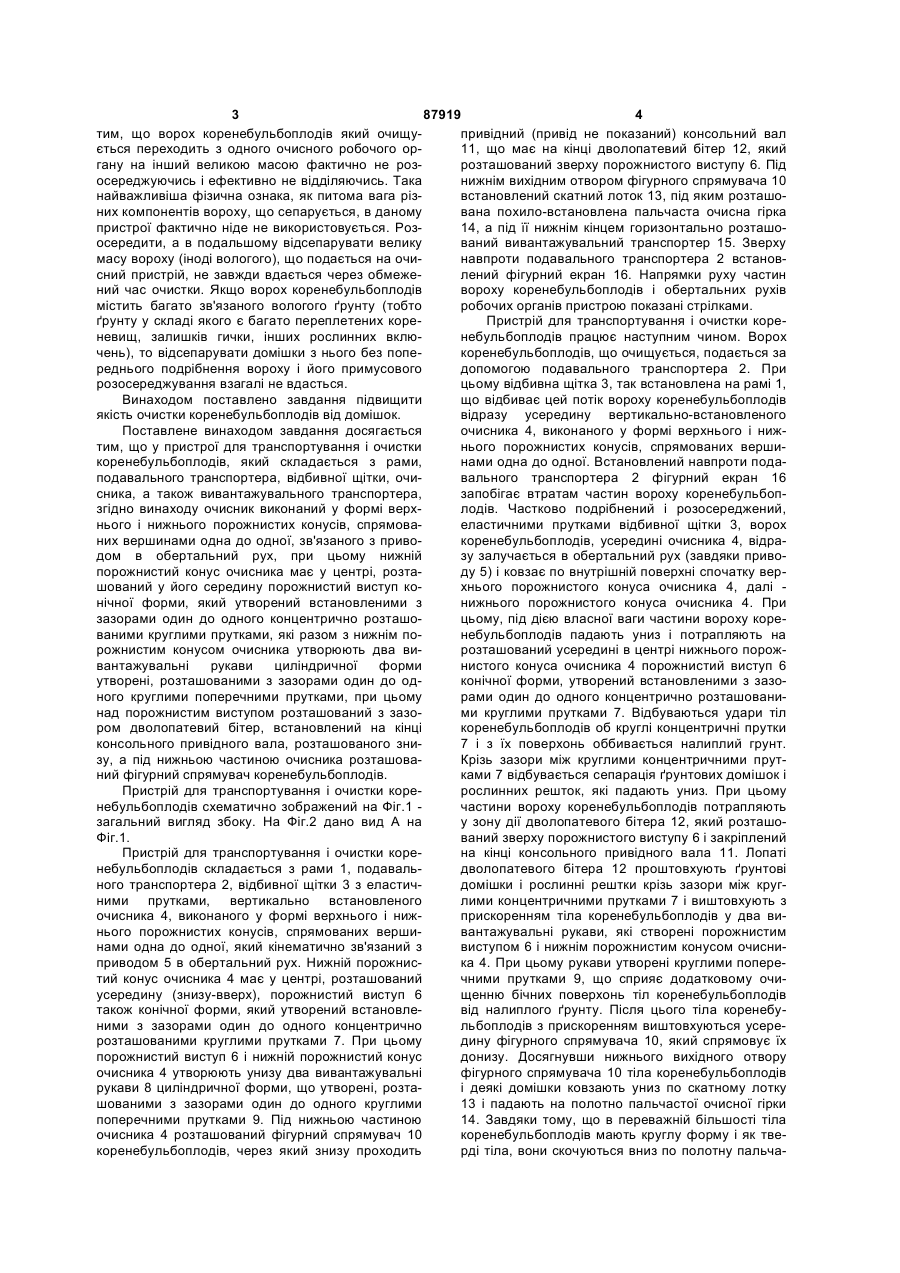

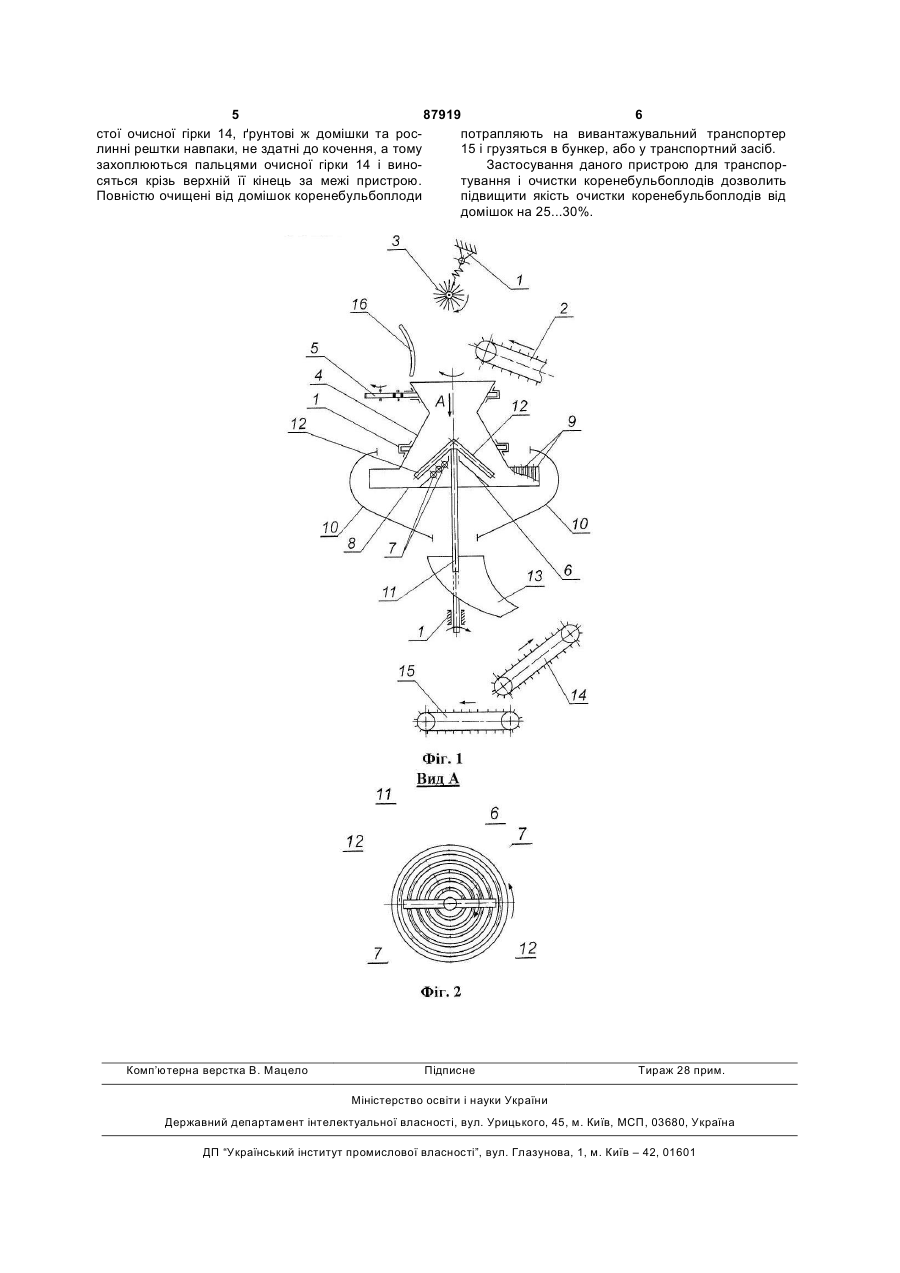

Пристрій для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, очисник, а також вивантажувальний транспортер, який відрізняється 3 87919 4 тим, що ворох коренебульбоплодів який очищупривідний (привід не показаний) консольний вал ється переходить з одного очисного робочого ор11, що має на кінці дволопатевий бітер 12, який гану на інший великою масою фактично не розрозташований зверху порожнистого виступу 6. Під осереджуючись і ефективно не відділяючись. Така нижнім вихідним отвором фігурного спрямувача 10 найважливіша фізична ознака, як питома вага різвстановлений скатний лоток 13, під яким розташоних компонентів вороху, що сепарується, в даному вана похило-встановлена пальчаста очисна гірка пристрої фактично ніде не використовується. Роз14, а під її нижнім кінцем горизонтально розташоосередити, а в подальшому відсепарувати велику ваний вивантажувальний транспортер 15. Зверху масу вороху (іноді вологого), що подається на очинавпроти подавального транспортера 2 встановсний пристрій, не завжди вдається через обмежелений фігурний екран 16. Напрямки руху частин ний час очистки. Якщо ворох коренебульбоплодів вороху коренебульбоплодів і обертальних рухів містить багато зв'язаного вологого ґрунту (тобто робочих органів пристрою показані стрілками. ґрунту у складі якого є багато переплетених кореПристрій для транспортування і очистки кореневищ, залишків гички, інших рослинних вклюнебульбоплодів працює наступним чином. Ворох чень), то відсепарувати домішки з нього без попекоренебульбоплодів, що очищується, подається за реднього подрібнення вороху і його примусового допомогою подавального транспортера 2. При розосереджування взагалі не вдасться. цьому відбивна щітка 3, так встановлена на рамі 1, Винаходом поставлено завдання підвищити що відбиває цей потік вороху коренебульбоплодів якість очистки коренебульбоплодів від домішок. відразу усередину вертикально-встановленого Поставлене винаходом завдання досягається очисника 4, виконаного у формі верхнього і нижтим, що у пристрої для транспортування і очистки нього порожнистих конусів, спрямованих вершикоренебульбоплодів, який складається з рами, нами одна до одної. Встановлений навпроти подаподавального транспортера, відбивної щітки, очивального транспортера 2 фігурний екран 16 сника, а також вивантажувального транспортера, запобігає втратам частин вороху коренебульбопзгідно винаходу очисник виконаний у формі верхлодів. Частково подрібнений і розосереджений, нього і нижнього порожнистих конусів, спрямоваеластичними прутками відбивної щітки 3, ворох них вершинами одна до одної, зв'язаного з привокоренебульбоплодів, усередині очисника 4, відрадом в обертальний рух, при цьому нижній зу залучається в обертальний рух (завдяки привопорожнистий конус очисника має у центрі, розтаду 5) і ковзає по внутрішній поверхні спочатку вершований у його середину порожнистий виступ кохнього порожнистого конуса очисника 4, далі нічної форми, який утворений встановленими з нижнього порожнистого конуса очисника 4. При зазорами один до одного концентрично розташоцьому, під дією власної ваги частини вороху кореваними круглими прутками, які разом з нижнім понебульбоплодів падають униз і потрапляють на рожнистим конусом очисника утворюють два вирозташований усередині в центрі нижнього порожвантажувальні рукави циліндричної форми нистого конуса очисника 4 порожнистий виступ 6 утворені, розташованими з зазорами один до одконічної форми, утворений встановленими з зазоного круглими поперечними прутками, при цьому рами один до одного концентрично розташованинад порожнистим виступом розташований з зазоми круглими прутками 7. Відбуваються удари тіл ром дволопатевий бітер, встановлений на кінці коренебульбоплодів об круглі концентричні прутки консольного привідного вала, розташованого зни7 і з їх поверхонь оббивається налиплий грунт. зу, а під нижньою частиною очисника розташоваКрізь зазори між круглими концентричними прутний фігурний спрямувач коренебульбоплодів. ками 7 відбувається сепарація ґрунтових домішок і Пристрій для транспортування і очистки корерослинних решток, які падають униз. При цьому небульбоплодів схематично зображений на Фіг.1 частини вороху коренебульбоплодів потрапляють загальний вигляд збоку. На Фіг.2 дано вид А на у зону дії дволопатевого бітера 12, який розташоФіг.1. ваний зверху порожнистого виступу 6 і закріплений Пристрій для транспортування і очистки корена кінці консольного привідного вала 11. Лопаті небульбоплодів складається з рами 1, подавальдволопатевого бітера 12 проштовхують ґрунтові ного транспортера 2, відбивної щітки 3 з еластичдомішки і рослинні рештки крізь зазори між кругними прутками, вертикально встановленого лими концентричними прутками 7 і виштовхують з очисника 4, виконаного у формі верхнього і нижприскоренням тіла коренебульбоплодів у два винього порожнистих конусів, спрямованих вершивантажувальні рукави, які створені порожнистим нами одна до одної, який кінематично зв'язаний з виступом 6 і нижнім порожнистим конусом очисниприводом 5 в обертальний рух. Нижній порожниска 4. При цьому рукави утворені круглими поперетий конус очисника 4 має у центрі, розташований чними прутками 9, що сприяє додатковому очиусередину (знизу-вверх), порожнистий виступ 6 щенню бічних поверхонь тіл коренебульбоплодів також конічної форми, який утворений встановлевід налиплого ґрунту. Після цього тіла коренебуними з зазорами один до одного концентрично льбоплодів з прискоренням виштовхуються усерерозташованими круглими прутками 7. При цьому дину фігурного спрямувача 10, який спрямовує їх порожнистий виступ 6 і нижній порожнистий конус донизу. Досягнувши нижнього вихідного отвору очисника 4 утворюють унизу два вивантажувальні фігурного спрямувача 10 тіла коренебульбоплодів рукави 8 циліндричної форми, що утворені, розтаі деякі домішки ковзають униз по скатному лотку шованими з зазорами один до одного круглими 13 і падають на полотно пальчастої очисної гірки поперечними прутками 9. Під нижньою частиною 14. Завдяки тому, що в переважній більшості тіла очисника 4 розташований фігурний спрямувач 10 коренебульбоплодів мають круглу форму і як твекоренебульбоплодів, через який знизу проходить рді тіла, вони скочуються вниз по полотну пальча 5 87919 6 стої очисної гірки 14, ґрунтові ж домішки та роспотрапляють на вивантажувальний транспортер линні рештки навпаки, не здатні до кочення, а тому 15 і грузяться в бункер, або у транспортний засіб. захоплюються пальцями очисної гірки 14 і виноЗастосування даного пристрою для транспорсяться крізь верхній її кінець за межі пристрою. тування і очистки коренебульбоплодів дозволить Повністю очищені від домішок коренебульбоплоди підвищити якість очистки коренебульбоплодів від домішок на 25...30%. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for transporting and cleaning tuberous roots

Автори англійською

Bulhakov Volodymyr Mykhailovych

Назва патенту російською

Устройство для транспортировки и очистки корнеклубнеплодов

Автори російською

Булгаков Владимир Михайлович

МПК / Мітки

МПК: A01D 33/08

Мітки: очистки, транспортування, коренебульбоплодів, пристрій
