Формула / Реферат

Стенд для вимірювання різниці витрат газу пневматичних елементів, що містить послідовно установлені в пневмомагістралі джерело стисненого повітря, регулятор тиску та впускний клапан, а також манометри та рідинний диференційний манометр, який відрізняється тим, що він додатково обладнаний приєднаними до випробуваних пневматичних елементів двома ідентичними балонами, які оснащені на виході із них елементами для коректування витрати газу, площі прохідних перерізів яких відносяться до площі прохідних перерізів випробуваних пневматичних елементів як , що забезпечує режим надкритичного витікання газу, який відповідає такому співвідношенню:

,

де Pкр - тиск газу в критичному перерізі пневматичного елемента,

Р - тиск газу на вході в пневматичний елемент,

к - показник адіабати,

при цьому вказані манометри розміщені перед випробуваними пневматичними елементами та перед одним з балонів, а рідинний диференційний манометр – між балонами.

Текст

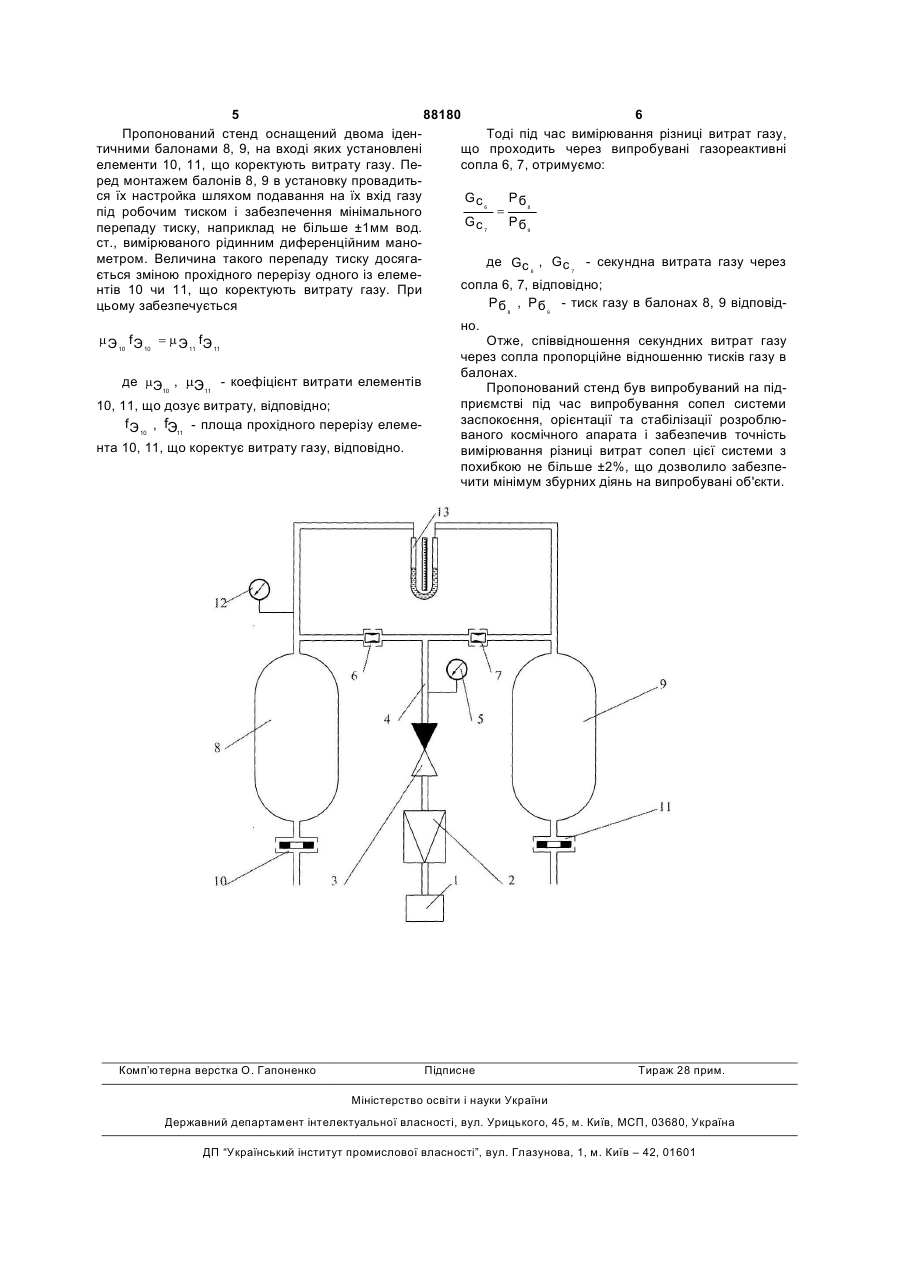

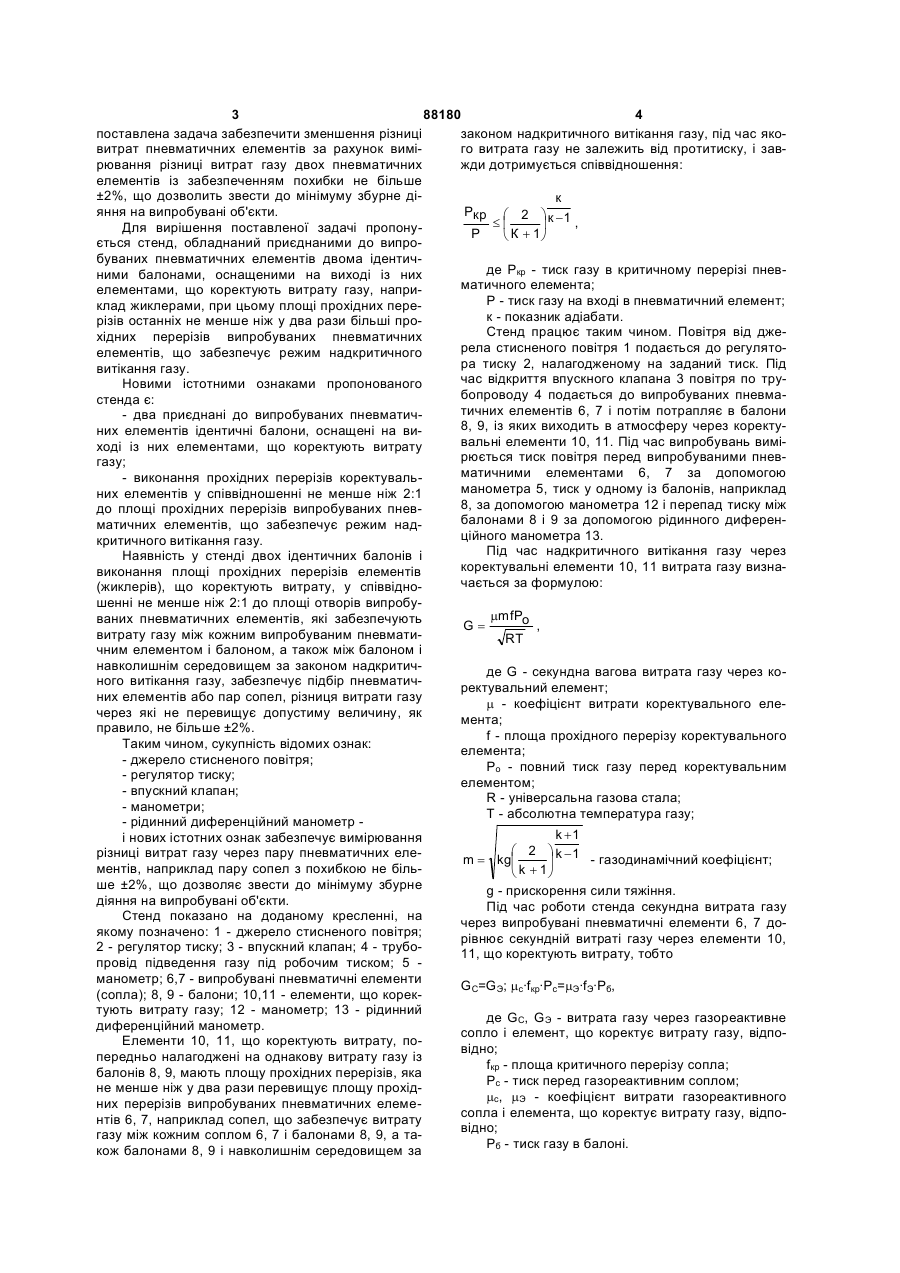

Стенд для вимірювання різниці витрат газу пневматичних елементів, що містить послідовно установлені в пневмомагістралі джерело стисненого повітря, регулятор тиску та впускний клапан, а також манометри та рідинний диференційний C2 2 (19) 1 3 88180 4 поставлена задача забезпечити зменшення різниці законом надкритичного витікання газу, під час яковитрат пневматичних елементів за рахунок виміго витрата газу не залежить від протитиску, і заврювання різниці витрат газу двох пневматичних жди дотримується співвідношення: елементів із забезпеченням похибки не більше ±2%, що дозволить звести до мінімуму збурне дік яння на випробувані об'єкти. Ркр æ 2 ö к -1 £ç , ÷ Для вирішення поставленої задачі пропонуР è К + 1ø ється стенд, обладнаний приєднаними до випробуваних пневматичних елементів двома ідентичде Ркр - тиск газу в критичному перерізі пневними балонами, оснащеними на виході із них матичного елемента; елементами, що коректують витрату газу, наприΡ - тиск газу на вході в пневматичний елемент; клад жиклерами, при цьому площі прохідних перек - показник адіабати. різів останніх не менше ніж у два рази більші проСтенд працює таким чином. Повітря від джехідних перерізів випробуваних пневматичних рела стисненого повітря 1 подається до регулятоелементів, що забезпечує режим надкритичного ра тиску 2, налагодженому на заданий тиск. Під витікання газу. час відкриття впускного клапана 3 повітря по труНовими істотними ознаками пропонованого бопроводу 4 подається до випробуваних пневмастенда є: тичних елементів 6, 7 і потім потрапляє в балони - два приєднані до випробуваних пневматич8, 9, із яких виходить в атмосферу через коректуних елементів ідентичні балони, оснащені на вивальні елементи 10, 11. Під час випробувань виміході із них елементами, що коректують витрату рюється тиск повітря перед випробуваними пневгазу; матичними елементами 6, 7 за допомогою - виконання прохідних перерізів коректувальманометра 5, тиск у одному із балонів, наприклад них елементів у співвідношенні не менше ніж 2:1 8, за допомогою манометра 12 і перепад тиску між до площі прохідних перерізів випробуваних пневбалонами 8 і 9 за допомогою рідинного диференматичних елементів, що забезпечує режим надційного манометра 13. критичного витікання газу. Під час надкритичного витікання газу через Наявність у стенді двох ідентичних балонів і коректувальні елементи 10, 11 витрата газу визнавиконання площі прохідних перерізів елементів чається за формулою: (жиклерів), що коректують витрату, у співвідношенні не менше ніж 2:1 до площі отворів випробуваних пневматичних елементів, які забезпечують витрату газу між кожним випробуваним пневматичним елементом і балоном, а також між балоном і навколишнім середовищем за законом надкритичного витікання газу, забезпечує підбір пневматичних елементів або пар сопел, різниця витрати газу через які не перевищує допустиму величину, як правило, не більше ±2%. Таким чином, сукупність відомих ознак: - джерело стисненого повітря; - регулятор тиску; - впускний клапан; - манометри; - рідинний диференційний манометр і нових істотних ознак забезпечує вимірювання різниці витрат газу через пару пневматичних елементів, наприклад пару сопел з похибкою не більше ±2%, що дозволяє звести до мінімуму збурне діяння на випробувані об'єкти. Стенд показано на доданому кресленні, на якому позначено: 1 - джерело стисненого повітря; 2 - регулятор тиску; 3 - впускний клапан; 4 - трубопровід підведення газу під робочим тиском; 5 манометр; 6,7 - випробувані пневматичні елементи (сопла); 8, 9 - балони; 10,11 - елементи, що коректують витрату газу; 12 - манометр; 13 - рідинний диференційний манометр. Елементи 10, 11, що коректують витрату, попередньо налагоджені на однакову витрату газу із балонів 8, 9, мають площу прохідних перерізів, яка не менше ніж у два рази перевищує площу прохідних перерізів випробуваних пневматичних елементів 6, 7, наприклад сопел, що забезпечує витрату газу між кожним соплом 6, 7 і балонами 8, 9, а також балонами 8, 9 і навколишнім середовищем за G= mmfPo RT , де G - секундна вагова витрата газу через коректувальний елемент; m - коефіцієнт витрати коректувального елемента; f - площа прохідного перерізу коректувального елемента; Ро - повний тиск газу перед коректувальним елементом; R - універсальна газова стала; Τ - абсолютна температура газу; k +1 æ 2 ö k -1 - газодинамічний коефіцієнт; m = kgç ÷ è k + 1ø g - прискорення сили тяжіння. Під час роботи стенда секундна витрата газу через випробувані пневматичні елементи 6, 7 дорівнює секундній витраті газу через елементи 10, 11, що коректують витрату, тобто GC=GЭ; mc·fкр·Pc=mЭ·fЭ·Рб, де GC, GЭ - витрата газу через газореактивне сопло і елемент, що коректує витрату газу, відповідно; fкр - площа критичного перерізу сопла; Рс - тиск перед газореактивним соплом; mc, mЭ - коефіцієнт витрати газореактивного сопла і елемента, що коректує витрату газу, відповідно; Рб - тиск газу в балоні. 5 88180 6 Пропонований стенд оснащений двома іденТоді під час вимірювання різниці витрат газу, тичними балонами 8, 9, на вході яких установлені що проходить через випробувані газореактивні елементи 10, 11, що коректують витрату газу. Песопла 6, 7, отримуємо: ред монтажем балонів 8, 9 в установку провадиться їх настройка шляхом подавання на їх вхід газу Рб Gc 6 8 = під робочим тиском і забезпечення мінімального Рб9 Gc 7 перепаду тиску, наприклад не більше ±1мм вод. ст., вимірюваного рідинним диференційним манометром. Величина такого перепаду тиску досягаде G c 6 , G c 7 - секундна витрата газу через ється зміною прохідного перерізу одного із елемесопла 6, 7, відповідно; нтів 10 чи 11, що коректують витрату газу. При Р б 8 , Р б 9 - тиск газу в балонах 8, 9 відповідцьому забезпечується но. m Э 10 f Э 10 = m Э 11 fЭ 11 Отже, співвідношення секундних витрат газу через сопла пропорційне відношенню тисків газу в балонах. де mЭ10 , mЭ 11 - коефіцієнт витрати елементів Пропонований стенд був випробуваний на підприємстві під час випробування сопел системи 10, 11, що дозує витрату, відповідно; заспокоєння, орієнтації та стабілізації розроблюf Э 10 , fЭ11 - площа прохідного перерізу елемеваного космічного апарата і забезпечив точність нта 10, 11, що коректує витрату газу, відповідно. вимірювання різниці витрат сопел цієї системи з похибкою не більше ±2%, що дозволило забезпечити мінімум збурних діянь на випробувані об'єкти. Комп’ютерна верстка О. Гапоненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Testbench for measurement of pneumatic element gas flow rate difference

Автори англійською

Kabakova Zhanna Vasylivna, Kapinus Anatolii Davydovych, Kuda Serhii Anatoliiovych, Lohvynenko Anatolii Ivanovych, Porubaimekh Volodymyr Illich

Назва патенту російською

Стенд для измерения разности расходов газа пневматических элементов

Автори російською

Кабакова Жанна Васильевна, Капинус Анатолий Данилович, Куда Сергей Анатольевич, Логвиненко Анатолий Иванович, Порубаймех Владимир Ильич

МПК / Мітки

МПК: G01F 1/76, G01F 3/00

Мітки: вимірювання, газу, різниці, стенд, витрат, пневматичних, елементів
