Діафрагма для вимірювання витрат і кількості рідини або газу

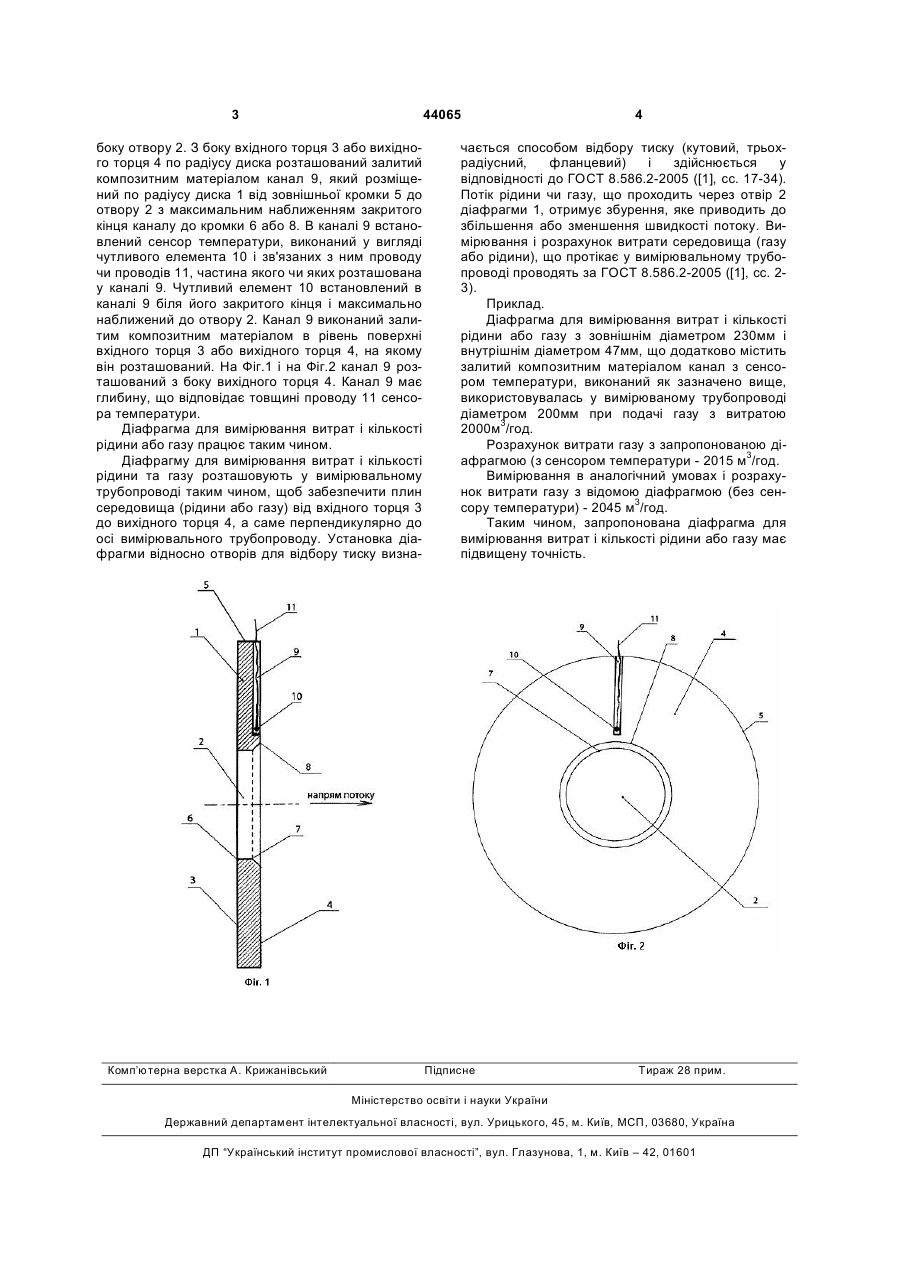

Діафрагма для вимірювання витрат і кількості рідини або газу, що виконана у вигляді диска з отвором і яка має вхідний торець, вихідний торець, зовнішню кромку і внутрішні кромки з боку отвору, яка відрізняється тим, що додатково містить за 3 44065 боку отвору 2. З боку вхідного торця 3 або вихідного торця 4 по радіусу диска розташований залитий композитним матеріалом канал 9, який розміщений по радіусу диска 1 від зовнішньої кромки 5 до отвору 2 з максимальним наближенням закритого кінця каналу до кромки 6 або 8. В каналі 9 встановлений сенсор температури, виконаний у вигляді чутливого елемента 10 і зв'язаних з ним проводу чи проводів 11, частина якого чи яких розташована у каналі 9. Чутливий елемент 10 встановлений в каналі 9 біля його закритого кінця і максимально наближений до отвору 2. Канал 9 виконаний залитим композитним матеріалом в рівень поверхні вхідного торця 3 або вихідного торця 4, на якому він розташований. На Фіг.1 і на Фіг.2 канал 9 розташований з боку вихідного торця 4. Канал 9 має глибину, що відповідає товщині проводу 11 сенсора температури. Діафрагма для вимірювання витрат і кількості рідини або газу працює таким чином. Діафрагму для вимірювання витрат і кількості рідини та газу розташовують у вимірювальному трубопроводі таким чином, щоб забезпечити плин середовища (рідини або газу) від вхідного торця 3 до вихідного торця 4, а саме перпендикулярно до осі вимірювального трубопроводу. Установка діафрагми відносно отворів для відбору тиску визна Комп’ютерна верстка А. Крижанівський 4 чається способом відбору тиску (кутовий, трьохрадіусний, фланцевий) і здійснюється у відповідності до ГОСТ 8.586.2-2005 ([1], сс. 17-34). Потік рідини чи газу, що проходить через отвір 2 діафрагми 1, отримує збурення, яке приводить до збільшення або зменшення швидкості потоку. Вимірювання і розрахунок витрати середовища (газу або рідини), що протікає у вимірювальному трубопроводі проводять за ГОСТ 8.586.2-2005 ([1], сс. 23). Приклад. Діафрагма для вимірювання витрат і кількості рідини або газу з зовнішнім діаметром 230мм і внутрішнім діаметром 47мм, що додатково містить залитий композитним матеріалом канал з сенсором температури, виконаний як зазначено вище, використовувалась у вимірюваному трубопроводі діаметром 200мм при подачі газу з витратою 2000м3/год. Розрахунок витрати газу з запропонованою діафрагмою (з сенсором температури - 2015 м3/год. Вимірювання в аналогічний умовах і розрахунок витрати газу з відомою діафрагмою (без сенсору температури) - 2045 м3/год. Таким чином, запропонована діафрагма для вимірювання витрат і кількості рідини або газу має підвищену точність. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
