Спосіб попередження і гасіння пожежі в закритих об’єктах

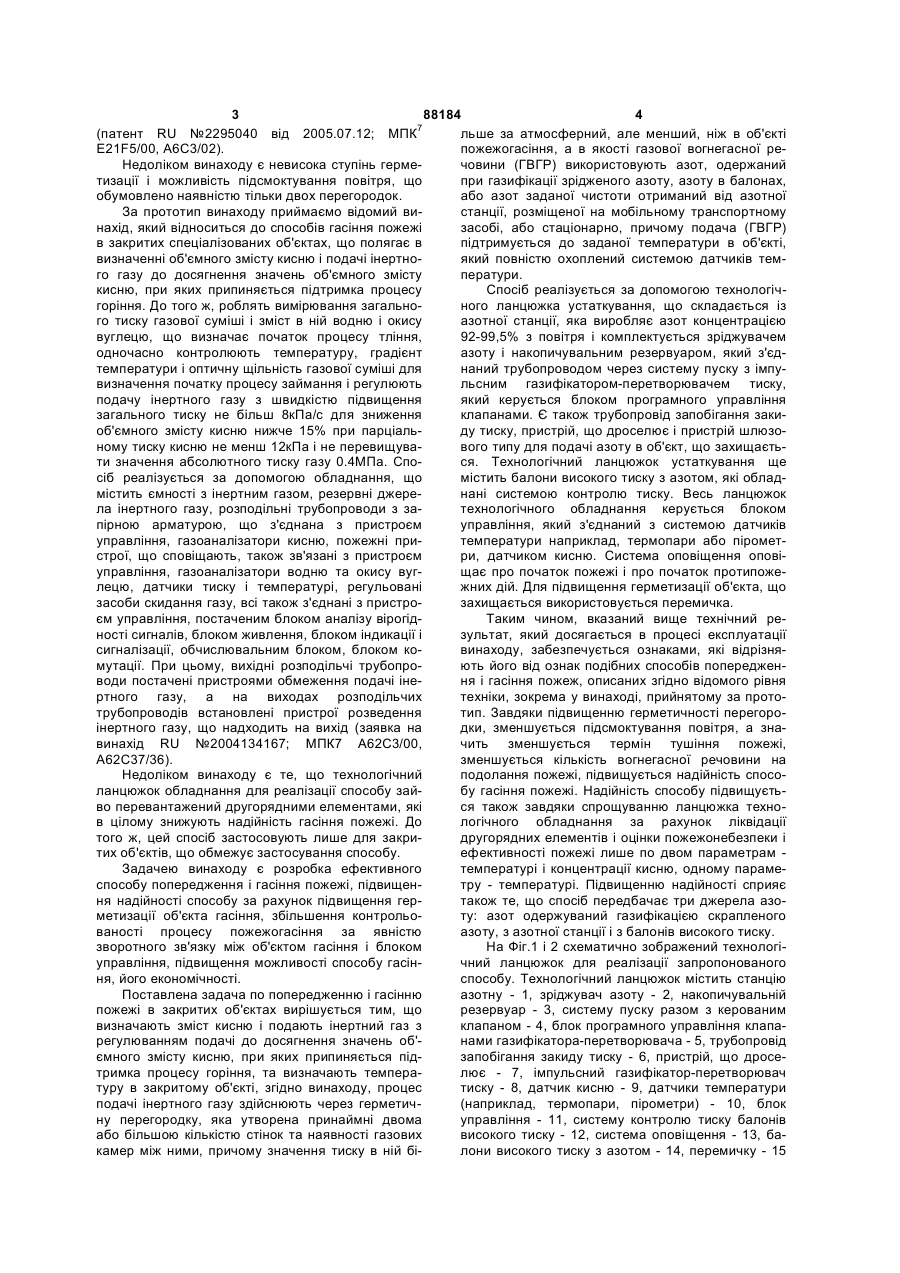

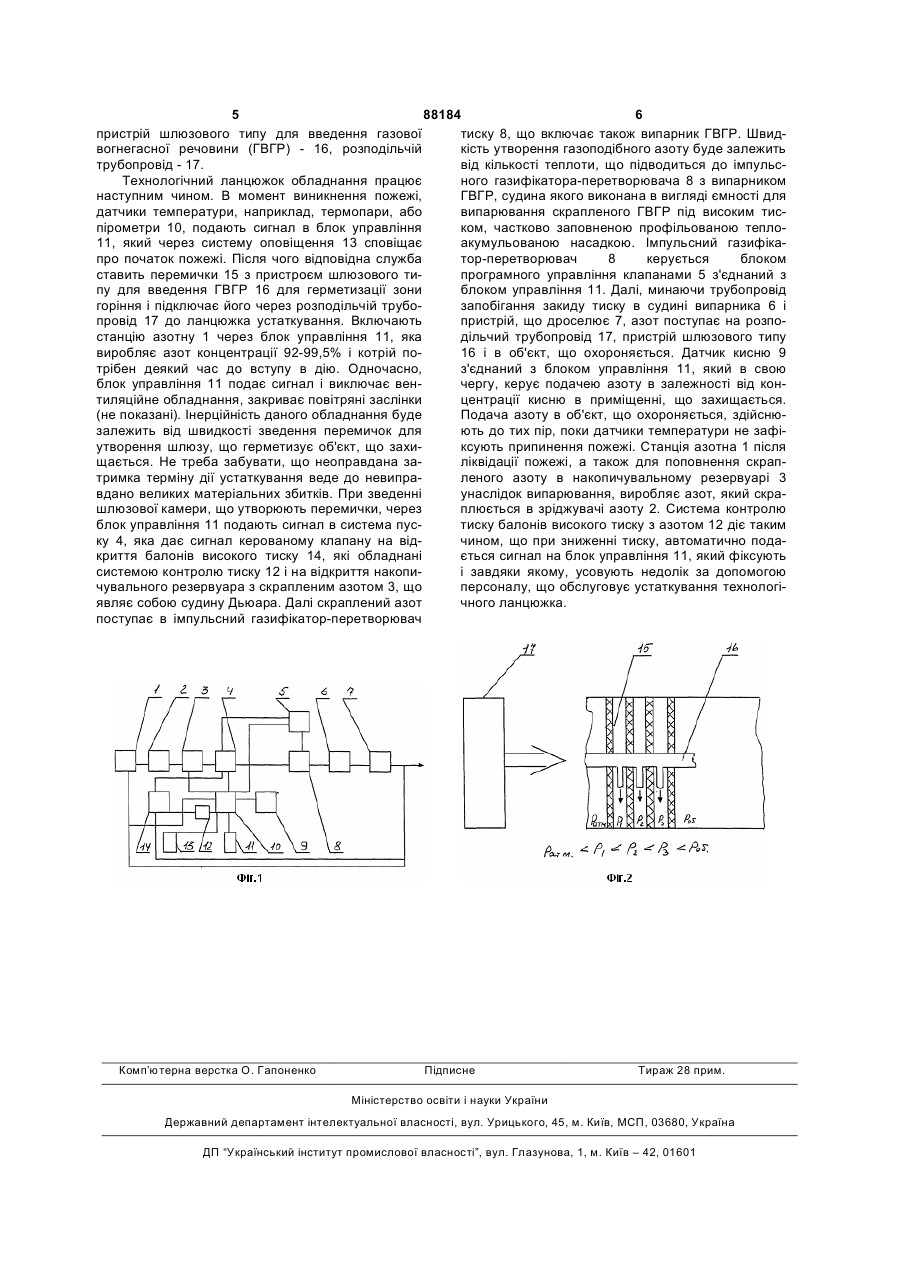

Спосіб попередження і гасіння пожежі в закритих об'єктах, що включає визначення об'ємного вмісту кисню і подання вогнегасної речовини до досягнення значень об'ємного вмісту кисню, при яких припиняється процес горіння, та визначання температури в закритому об'єкті, який відрізняється тим, що процес подачі вогнегасної речовини здійснюють через перемички, які утворюють шлюз, що герметизує захищуваний об'єкт, і які утворені принаймні двома або більшою кількістю подвійних стінок, заповнених речовиною, що не горить, та з наявністю газової камери між ними, причому значення тиску в ній більше за атмосферний, але нижче, ніж в захищуваному об'єкті, а як вогнегасну речовину використовують зріджений або газоподібний азот, одержуваний при газифікації зрідженого азоту, або з балонів високого тиску, чи шляхом його одержання заданої чистоти азотною станцією, розміщеною на мобільному транспортному засобі або стаціонарно, причому подачу газової вогнегасної речовини підтримують автоматично до заданої температури в захищуваному об'єкті. Винахід відноситься до пристроїв газового пожежогасіння об'єктів та приміщень і може використовуватися для гасіння пожеж в замкнутих просторах шляхом подання газової вогнегасної речовини (ГВГР), наприклад, азоту в приміщення, місця займання або вибуху, роблячи розведення кисню в зоні горіння і утворюючи там інертне середовище з концентрацією кисню менш ніж 10%, припиняючи тим самим процес горіння. При цьому, перевагою використання азотних пристроїв пожежогасіння є то, що в результаті гасіння не піддається небезпеці персонал, не виходе із ладу електронні системи управління технологічним обладнанням і забезпечується повна схоронність матеріальних цінностей на відміну від пінних та водяних систем пожежогасіння. Відомий спосіб відноситься переважно до техніки гасіння підземних пожеж в вугільних шахтах і дозволяє підвищити ефективність інгібірування полум'яного горіння і флегматизації вибухового середовища за рахунок створення інертної атмо сфери. Технічний результат в частині способу гасіння пожежі досягається тим, що одночасно із зведенням основної перемички зводять додаткову перемичку і фіксують в виробленні перед пожежною зоною установку для гасіння пожежі з авіаційним двигуном, а вогнегасну суміш отримують шляхом спалювання палива і подають її за основну перемичку, причому паливо спалюють до припинення горіння в пожежній зоні. Установка для гасіння пожежі постачена додатковою перемичкою, встановленою перед основною перемичкою з отвором, причому вся установка виконана на колісно-рейковому ході і містить три платформи: на першій, виконаній без бортів, жорстко закріплений авіаційний двигун, зв'язаний через генератор з масло станцією і через компресор з перемичками, на другій платформі з прорізами закріплені розпірні і несучі стійки з шарнірними башмаками для розкріплення установки у виробленні, а на третій платформі закріплена ізотермічна ємність, зв'язана трубопроводом подачі з авіаційним двигуном (19) UA (11) 88184 (13) (21) a200708821 (22) 31.07.2007 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) КИРИК ГРИГОРІЙ ВАСИЛЬОВИЧ, ЖАРКОВ ПАВЛО ЄВГЕНОВИЧ, СТАДНИК ОЛЕКСАНДР ДМИТРОВИЧ, БЕРЕЖНИЙ ЮРІЙ ВАСИЛЬОВИЧ (73) МІЖНАРОДНИЙ ІНСТИТУТ КОМПРЕСОРНОГО І ЕНЕРГЕТИЧНОГО МАШИНОБУДУВАННЯ "МІКЕМ" (56) RU 2295040 C1, 12.07.2005 RU 2004134167, 10.05.2006 SU 1360735 A1, 23.12.1987 UA 67746 C2, 15.07.2004 SU 971354, 07.11.1982 RU 2212262 C2, 20.09.2003 RU 2266767 C2, 27.12.2005 US 2002/0040940 A1, 11.04.2002 US 2002/0083736 A1, 04.07.2002 US 2004/0163826 A1, 26.08.2004 WO 2007/079724 A2, 19.07.2007 C2 1 3 88184 4 (патент RU №2295040 від 2005.07.12; МПК7 льше за атмосферний, але менший, ніж в об'єкті E21F5/00, А6С3/02). пожежогасіння, а в якості газової вогнегасної реНедоліком винаходу є невисока ступінь гермечовини (ГВГР) використовують азот, одержаний тизації і можливість підсмоктування повітря, що при газифікації зрідженого азоту, азоту в балонах, обумовлено наявністю тільки двох перегородок. або азот заданої чистоти отриманий від азотної За прототип винаходу приймаємо відомий вистанції, розміщеної на мобільному транспортному нахід, який відноситься до способів гасіння пожежі засобі, або стаціонарно, причому подача (ГВГР) в закритих спеціалізованих об'єктах, що полягає в підтримується до заданої температури в об'єкті, визначенні об'ємного змісту кисню і подачі інертноякий повністю охоплений системою датчиків темго газу до досягнення значень об'ємного змісту ператури. кисню, при яких припиняється підтримка процесу Спосіб реалізується за допомогою технологічгоріння. До того ж, роблять вимірювання загальноного ланцюжка устаткування, що складається із го тиску газової суміші і зміст в ній водню і окису азотної станції, яка виробляє азот концентрацією вуглецю, що визначає початок процесу тління, 92-99,5% з повітря і комплектується зріджувачем одночасно контролюють температуру, градієнт азоту і накопичувальним резервуаром, який з'єдтемператури і оптичну щільність газової суміші для наний трубопроводом через систему пуску з імпувизначення початку процесу займання і регулюють льсним газифікатором-перетворювачем тиску, подачу інертного газу з швидкістю підвищення який керується блоком програмного управління загального тиску не більш 8кПа/с для зниження клапанами. Є також трубопровід запобігання закиоб'ємного змісту кисню нижче 15% при парціальду тиску, пристрій, що дроселює і пристрій шлюзоному тиску кисню не менш 12кПа і не перевищувавого типу для подачі азоту в об'єкт, що захищаєтьти значення абсолютного тиску газу 0.4МПа. Спося. Технологічний ланцюжок устаткування ще сіб реалізується за допомогою обладнання, що містить балони високого тиску з азотом, які обладмістить ємності з інертним газом, резервні джеренані системою контролю тиску. Весь ланцюжок ла інертного газу, розподільні трубопроводи з затехнологічного обладнання керується блоком пірною арматурою, що з'єднана з пристроєм управління, який з'єднаний з системою датчиків управління, газоаналізатори кисню, пожежні притемператури наприклад, термопари або пірометстрої, що сповіщають, також зв'язані з пристроєм ри, датчиком кисню. Система оповіщення оповіуправління, газоаналізатори водню та окису вугщає про початок пожежі і про початок протипожелецю, датчики тиску і температурі, регульовані жних дій. Для підвищення герметизації об'єкта, що засоби скидання газу, всі також з'єднані з пристрозахищається використовується перемичка. єм управління, постаченим блоком аналізу вірогідТаким чином, вказаний вище технічний реності сигналів, блоком живлення, блоком індикації і зультат, який досягається в процесі експлуатації сигналізації, обчислювальним блоком, блоком ковинаходу, забезпечується ознаками, які відрізнямутації. При цьому, вихідні розподільчі трубопроють його від ознак подібних способів попередженводи постачені пристроями обмеження подачі іненя і гасіння пожеж, описаних згідно відомого рівня ртного газу, а на виходах розподільчих техніки, зокрема у винаході, прийнятому за прототрубопроводів встановлені пристрої розведення тип. Завдяки підвищенню герметичності перегороінертного газу, що надходить на вихід (заявка на дки, зменшується підсмоктування повітря, а знавинахід RU №2004134167; МПК7 А62С3/00, чить зменшується термін тушіння пожежі, А62С37/36). зменшується кількість вогнегасної речовини на Недоліком винаходу є те, що технологічний подолання пожежі, підвищується надійність спосоланцюжок обладнання для реалізації способу зайбу гасіння пожежі. Надійність способу підвищуєтьво перевантажений другорядними елементами, які ся також завдяки спрощуванню ланцюжка технов цілому знижують надійність гасіння пожежі. До логічного обладнання за рахунок ліквідації того ж, цей спосіб застосовують лише для закридругорядних елементів і оцінки пожежонебезпеки і тих об'єктів, що обмежує застосування способу. ефективності пожежі лише по двом параметрам Задачею винаходу є розробка ефективного температурі і концентрації кисню, одному парамеспособу попередження і гасіння пожежі, підвищентру - температурі. Підвищенню надійності сприяє ня надійності способу за рахунок підвищення гертакож те, що спосіб передбачає три джерела азометизації об'єкта гасіння, збільшення контрольоту: азот одержуваний газифікацією скрапленого ваності процесу пожежогасіння за явністю азоту, з азотної станції і з балонів високого тиску. зворотного зв'язку між об'єктом гасіння і блоком На Фіг.1 і 2 схематично зображений технологіуправління, підвищення можливості способу гасінчний ланцюжок для реалізації запропонованого ня, його економічності. способу. Технологічний ланцюжок містить станцію Поставлена задача по попередженню і гасінню азотну - 1, зріджувач азоту - 2, накопичувальній пожежі в закритих об'єктах вирішується тим, що резервуар - 3, систему пуску разом з керованим визначають зміст кисню і подають інертний газ з клапаном - 4, блок програмного управління клапарегулюванням подачі до досягнення значень об'нами газифікатора-перетворювача - 5, трубопровід ємного змісту кисню, при яких припиняється підзапобігання закиду тиску - 6, пристрій, що дросетримка процесу горіння, та визначають темпералює - 7, імпульсний газифікатор-перетворювач туру в закритому об'єкті, згідно винаходу, процес тиску - 8, датчик кисню - 9, датчики температури подачі інертного газу здійснюють через герметич(наприклад, термопари, пірометри) - 10, блок ну перегородку, яка утворена принаймні двома управління - 11, систему контролю тиску балонів або більшою кількістю стінок та наявності газових високого тиску - 12, система оповіщення - 13, бакамер між ними, причому значення тиску в ній білони високого тиску з азотом - 14, перемичку - 15 5 88184 6 пристрій шлюзового типу для введення газової тиску 8, що включає також випарник ГВГР. Швидвогнегасної речовини (ГВГР) - 16, розподільчій кість утворення газоподібного азоту буде залежить трубопровід - 17. від кількості теплоти, що підводиться до імпульсТехнологічний ланцюжок обладнання працює ного газифікатора-перетворювача 8 з випарником наступним чином. В момент виникнення пожежі, ГВГР, судина якого виконана в вигляді ємності для датчики температури, наприклад, термопари, або випарювання скрапленого ГВГР під високим тиспірометри 10, подають сигнал в блок управління ком, частково заповненою профільованою тепло11, який через систему оповіщення 13 сповіщає акумульованою насадкою. Імпульсний газифікапро початок пожежі. Після чого відповідна служба тор-перетворювач 8 керується блоком ставить перемички 15 з пристроєм шлюзового типрограмного управління клапанами 5 з'єднаний з пу для введення ГВГР 16 для герметизації зони блоком управління 11. Далі, минаючи трубопровід горіння і підключає його через розподільчій трубозапобігання закиду тиску в судині випарника 6 і провід 17 до ланцюжка устаткування. Включають пристрій, що дроселює 7, азот поступає на розпостанцію азотну 1 через блок управління 11, яка дільчий трубопровід 17, пристрій шлюзового типу виробляє азот концентрації 92-99,5% і котрій по16 і в об'єкт, що охороняється. Датчик кисню 9 трібен деякий час до вступу в дію. Одночасно, з'єднаний з блоком управління 11, який в свою блок управління 11 подає сигнал і виключає венчергу, керує подачею азоту в залежності від контиляційне обладнання, закриває повітряні заслінки центрації кисню в приміщенні, що захищається. (не показані). Інерційність даного обладнання буде Подача азоту в об'єкт, що охороняється, здійснюзалежить від швидкості зведення перемичок для ють до тих пір, поки датчики температури не зафіутворення шлюзу, що герметизує об'єкт, що захиксують припинення пожежі. Станція азотна 1 після щається. Не треба забувати, що неоправдана заліквідації пожежі, а також для поповнення скраптримка терміну дії устаткування веде до невипраленого азоту в накопичувальному резервуарі 3 вдано великих матеріальних збитків. При зведенні унаслідок випарювання, виробляє азот, який скрашлюзової камери, що утворюють перемички, через плюється в зріджувачі азоту 2. Система контролю блок управління 11 подають сигнал в система пустиску балонів високого тиску з азотом 12 діє таким ку 4, яка дає сигнал керованому клапану на відчином, що при зниженні тиску, автоматично подакриття балонів високого тиску 14, які обладнані ється сигнал на блок управління 11, який фіксують системою контролю тиску 12 і на відкриття накопиі завдяки якому, усовують недолік за допомогою чувального резервуара з скрапленим азотом 3, що персоналу, що обслуговує устаткування технологіявляє собою судину Дьюара. Далі скраплений азот чного ланцюжка. поступає в імпульсний газифікатор-перетворювач Комп’ютерна верстка О. Гапоненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
