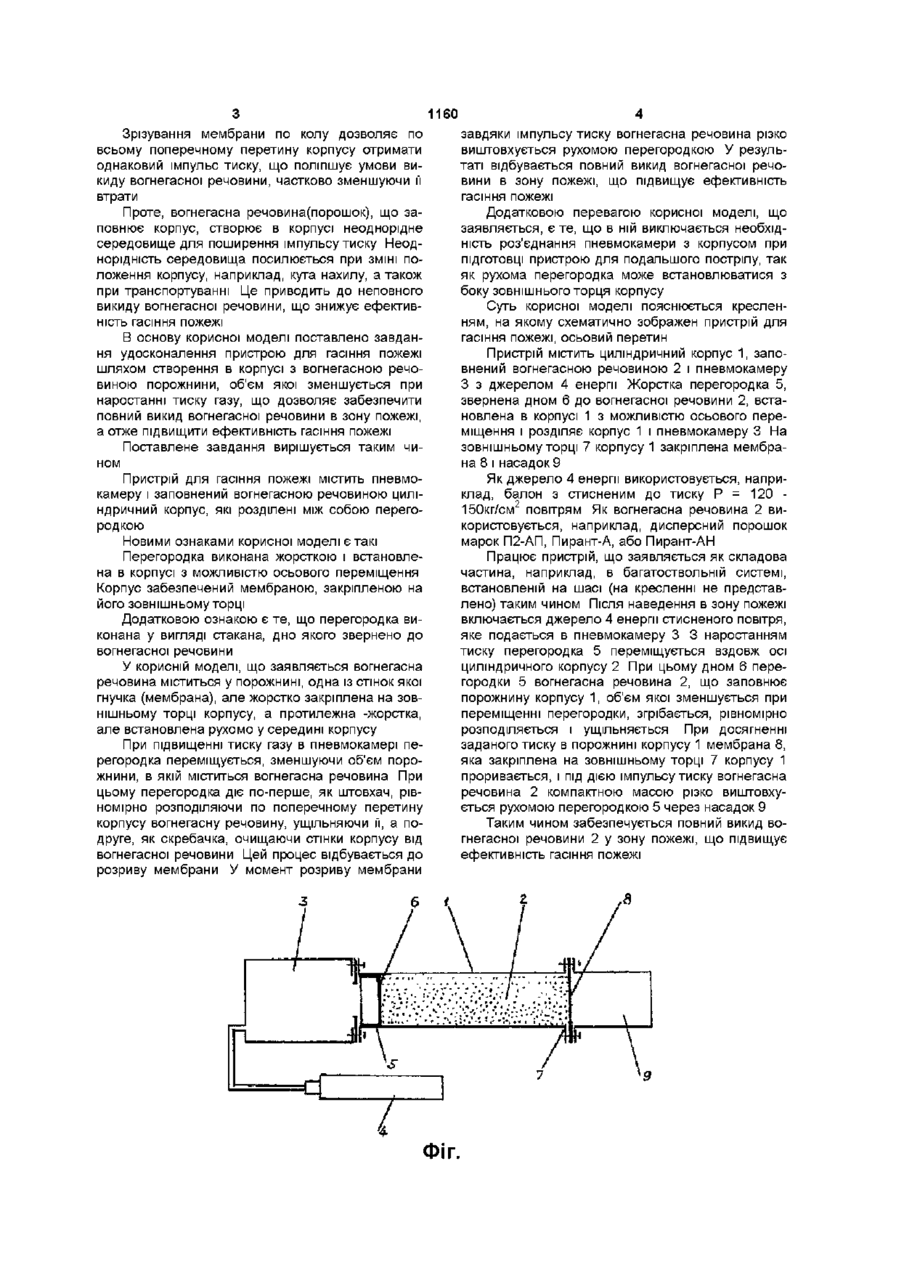

1. Пристрій для гасіння пожежі, що містить пневмокамеру і заповнений вогнегасною речовиною циліндричний корпус, які розділені між собою перегородкою, який відрізняється тим, що перегородка виконана жорсткою і встановлена в корпусі з можливістю осьового переміщення і корпус забезпечений мембраною, закріпленою на його зовнішньому торці.

2. Пристрій по п. 1, який відрізняється тим, що перегородка виконана у вигляді стакана, дно якого звернене до вогнегасної речовини.

Текст

1 Пристрій для гасіння пожежі, що містить пневмокамеру і заповнений вогнегасною речовиною циліндричний корпус, які розділені між собою перегородкою, який відрізняється тим, що перегородка виконана жорсткою і встановлена в корпусі з можливістю осьового переміщення і корпус забезпечений мембраною, закріпленою на його зовнішньому торці 2 Пристрій по п 1, який відрізняється тим, що перегородка виконана у вигляді стакана, дно якого звернене до вогнегасної речовини Корисна модель відноситься до протипожежної техніки, а саме до ствольних імпульсних пристроїв, які використовуються як складові частини багатоствольних систем, що розміщуються на транспортних засобах і призначених для гасіння пожеж значних за розмірами Відомий пристрій для гасіння пожежі, що містить корпус, в якому розміщена герметична оболонка В оболонці, виконаній з матеріалу, що легко руйнується під впливом вибухової хвилі, розміщені вогнегасна речовина і пороховий викидний заряд Поза оболонкою розміщений запальник Пакет таких пристроїв встановлюється на шасі і використовується для гасіння пожеж значних за розмірами (Патент РФ № 2008048) При використанні указаного пристрою необхідна наявність герметичних оболонок з вогнегасною речовиною і пороховим зарядом і забезпечення безпечних умов їх зберігання, а також наявність орудійної системи заряджання Відомий пристрій для гасіння пожежі, який працює без використання порохових зарядів (А С СССР №1344377) Пристрій містить пневмокамеру з джерелом енергії і заповнений вогнегасною речовиною корпус, які розділені між собою перегородкою, виконаною у вигляді мембрани Корпус також забезпечений конфузором В описаному аналозі стиснене повітря поступає від джерела енергії у пневмокамеру, акумулюючи там необхідну енергію При досягненні певного тиску мембрана, що ВІДДІЛЯЄ вогнегасну речовину від пневмокамери, руйнується Стиснене повітря попадає в корпус з вогнегасною речовиною і викидає її через конфузор у зону пожежі У цьому пристрої вогнегасна речовина викидається завдяки імпульсу тиску, виникаючого при руйнуванні мембрани При цьому деформація мембрани максимальна в центральній її частині, і в момент и руйнування створюється неоднорідний по поперечному перетину корпусу імпульс тиску У результаті відбувається неповний викид вогнегасної речовини, і, отже, знижується ефективність гасіння пожежі Найбільш близьким до рішення, що заявляється, по технічній суті є пристрій для гасіння пожежі, що містить пневмокамеру і заповнений вогнегасною речовиною циліндричний корпус, які розділені між собою перегородкою (Ас СССР № 1454480) Перегородка виконана у вигляді мембрани Вздовж осі пневмокамери, яка співпадає з віссю корпусу, закріплений рухомо за допомогою гвинтового з'єднання керуючий шток з приводом імпульсної дії Керуючий шток споряджений кільцевим зрізаючим ножем На відміну від вищеописаного аналогу у відомому пристрої для гасіння пожежі при досягненні в пневмокамері тиску, достатнього для ефективного викиду вогнегасної речовини приводиться в рух керуючий шток і кільцевий зрізаючий елемент проводить рівномірне зрізування мембрани по всьому колу о (О 1160 Зрізування мембрани по колу дозволяє по всьому поперечному перетину корпусу отримати однаковий імпульс тиску, що поліпшує умови викиду вогнегасної речовини, частково зменшуючи її втрати Проте, вогнегасна речовина(порошок), що заповнює корпус, створює в корпусі неоднорідне середовище для поширення імпульсу тиску Неоднорідність середовища посилюється при ЗМІНІ положення корпусу, наприклад, кута нахилу, а також при транспортуванні Це приводить до неповного викиду вогнегасної речовини, що знижує ефективність гасіння пожежі В основу корисної моделі поставлено завдання удосконалення пристрою для гасіння пожежі шляхом створення в корпусі з вогнегасною речовиною порожнини, об'єм якої зменшується при наростанні тиску газу, що дозволяє забезпечити повний викид вогнегасної речовини в зону пожежі, а отже підвищити ефективність гасіння пожежі Поставлене завдання вирішується таким чином Пристрій для гасіння пожежі містить пневмокамеру і заповнений вогнегасною речовиною циліндричний корпус, які розділені між собою перегородкою Новими ознаками корисної моделі є такі Перегородка виконана жорсткою і встановлена в корпусі з можливістю осьового переміщення Корпус забезпечений мембраною, закріпленою на його зовнішньому торці Додатковою ознакою є те, що перегородка виконана у вигляді стакана, дно якого звернено до вогнегасної речовини У корисній моделі, що заявляється вогнегасна речовина міститься у порожнині, одна із стінок якої гнучка (мембрана), але жорстко закріплена на зовнішньому торці корпусу, а протилежна -жорстка, але встановлена рухомо у середині корпусу При підвищенні тиску газу в пневмокамері перегородка переміщується, зменшуючи об'єм порожнини, в якій міститься вогнегасна речовина При цьому перегородка діє по-перше, як штовхач, рівномірно розподіляючи по поперечному перетину корпусу вогнегасну речовину, ущільняючи її, а подруге, як скребачка, очищаючи стінки корпусу від вогнегасної речовини Цей процес відбувається до розриву мембрани У момент розриву мембрани завдяки імпульсу тиску вогнегасна речовина різко виштовхується рухомою перегородкою У результаті відбувається повний викид вогнегасної речовини в зону пожежі, що підвищує ефективність гасіння пожежі Додатковою перевагою корисної моделі, що заявляється, є те, що в ній виключається необхідність роз'єднання пневмокамери з корпусом при ПІДГОТОВЦІ пристрою для подальшого пострілу, так як рухома перегородка може встановлюватися з боку зовнішнього торця корпусу Суть корисної моделі пояснюється кресленням, на якому схематично зображен пристрій для гасіння пожежі, осьовий перетин Пристрій містить циліндричний корпус 1, заповнений вогнегасною речовиною 2 і пневмокамеру З з джерелом 4 енергії Жорстка перегородка 5, звернена дном 6 до вогнегасної речовини 2, встановлена в корпусі 1 з можливістю осьового переміщення і розділяє корпус 1 і пневмокамеру 3 На зовнішньому торці 7 корпусу 1 закріплена мембрана 8 і насадок 9 Як джерело 4 енергії використовується, наприклад, балон з стисненим до тиску Р = 120 150кг/см2 повітрям Як вогнегасна речовина 2 використовується, наприклад, дисперсний порошок марок П2-АП, Пирант-А, або Пирант-АН Працює пристрій, що заявляється як складова частина, наприклад, в багатоствольній системі, встановленій на шасі (на кресленні не представлено) таким чином Після наведення в зону пожежі включається джерело 4 енергії стисненого повітря, яке подається в пневмокамеру З З наростанням тиску перегородка 5 переміщується вздовж осі циліндричного корпусу 2 При цьому дном 6 перегородки 5 вогнегасна речовина 2, що заповнює порожнину корпусу 1, об'єм якої зменшується при переміщенні перегородки, згрібається, рівномірно розподіляється і ущільняється При досягненні заданого тиску в порожнині корпусу 1 мембрана 8, яка закріплена на зовнішньому торці 7 корпусу 1 проривається, і під дією імпульсу тиску вогнегасна речовина 2 компактною масою різко виштовхується рухомою перегородкою 5 через насадок 9 Фіг. Таким чином забезпечується повний викид вогнегасної речовини 2 у зону пожежі, що підвищує ефективність гасіння пожежі 1160 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90

Дивитися

Додаткова інформація

Автори англійською

Bershov Oleksandr Viktorovych, Bolshakov Anatolii Kostiantynovych, Borysiuk Mykhailo Dem'ianovych, Busiak Yurii Mytrofanovych, Maheramov Liutfalii Kurban-Aliievych, Maheramov Liuftfalii Kurban-Alievych, Protsenko Ihor Pavlovych

Автори російською

Бершов Александр Викторович, Большаков Анатолий Константинович, Борисюк Михаил Демьянович, Бусяк Юрий Митрофанович, Магерамов Лютфалий Курбан-Алиевич, Проценко Игорь Павлович

МПК / Мітки

МПК: A62C 27/00, A62C 13/66
