Спосіб гасіння пожежі
Номер патенту: 30961
Опубліковано: 25.03.2008
Автори: Жарков Павло Євгенович, Кирик Григорій Васильович, Стадник Олександр Дмитрович, Бережний Юрій Васильович
Формула / Реферат
Спосіб гасіння пожежі, при якому визначають об'ємний вміcт кисню іподають інертний газ до досягнення значень об'ємного вмісту кисню, коли припиняється процес горіння, та визначають температуру в закритому об'єкті, який відрізняється тим, що процес подачі інертного газу здійснюють через перемички, які утворюють шлюз, що герметизує захищуваний об'єкт, і які утворені принаймні двома або більшою кількістю подвійних стінок, заповнених речовиною, що не горить, та з наявністю газової камери між ними, причому значення тиску в ній більше за атмосферне, але нижче, ніж в захищуваному об'єкті, а як вогнегасну речовину використовують зріджений або газоподібний азот, одержуваний при газифікації зрідженого азоту, або з балонів високого тиску, чи шляхом його одержання заданої чистоти азотною станцією, розміщеною на мобільному транспортному засобі, або стаціонарно, причому подача газової вогнегасної речовини підтримується автоматично до заданої температури в захищуваному об'єкті.
Текст

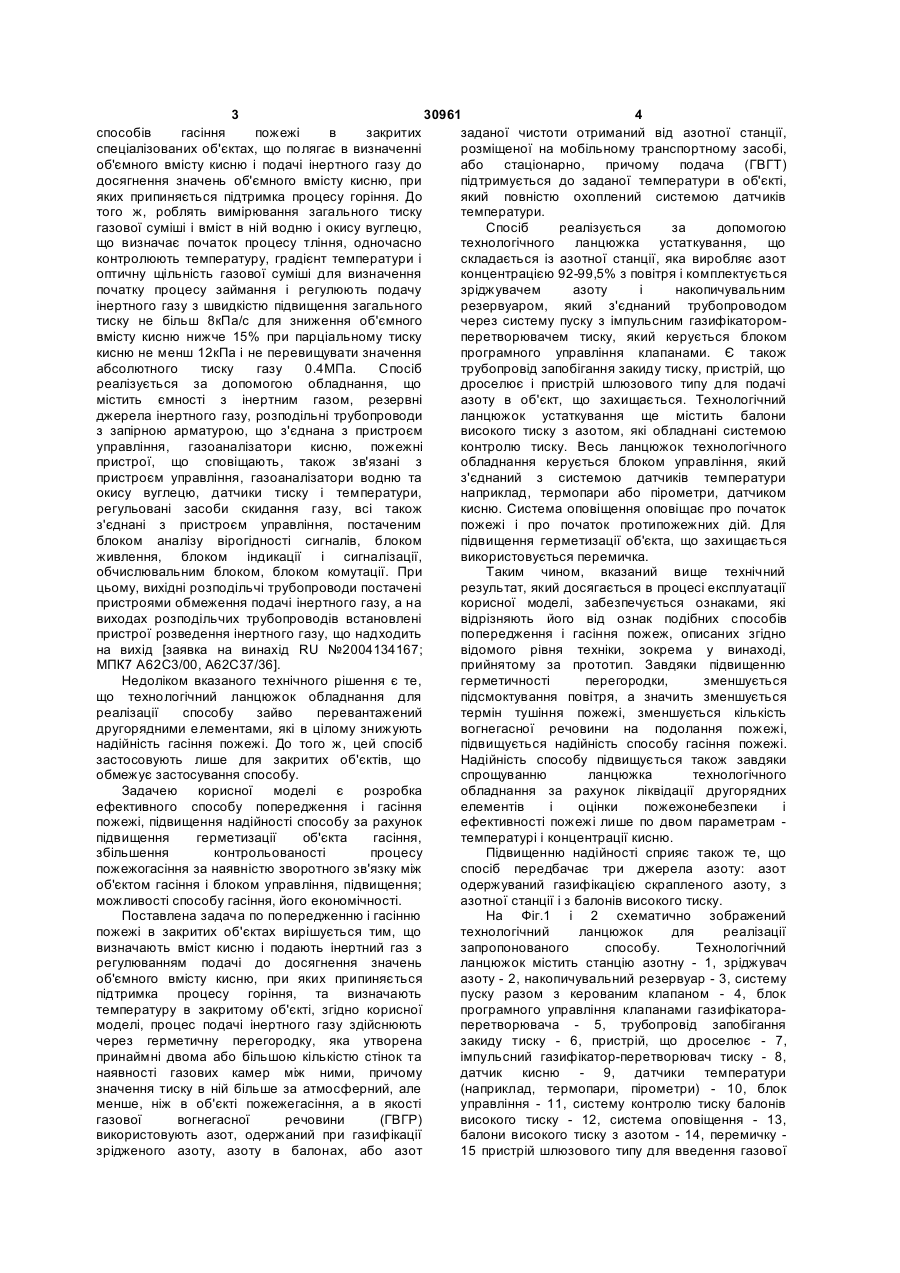

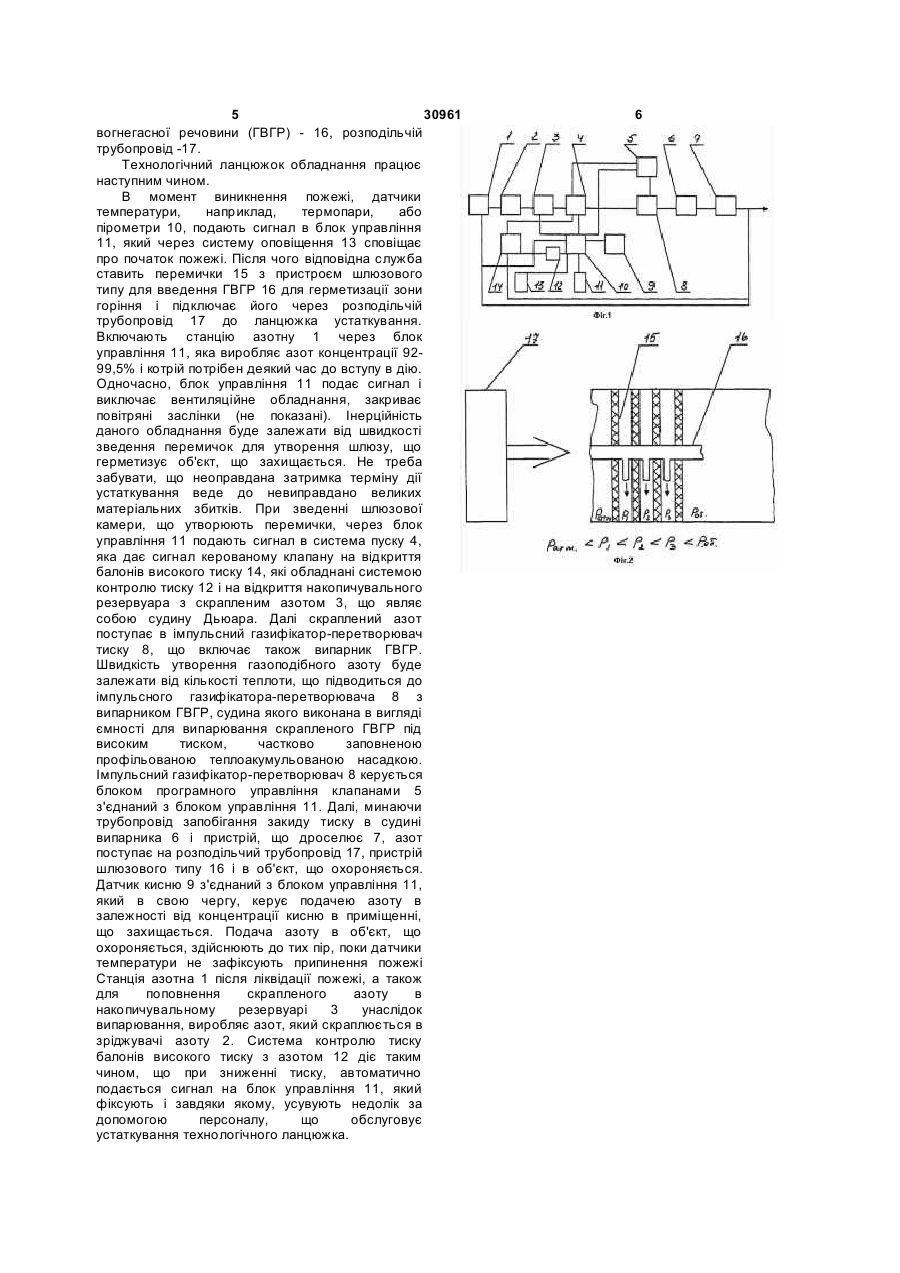

Спосіб гасіння пожежі, при якому визначають об'ємний вміcт кисню і подають інертний газ до досягнення значень об'ємного вмісту кисню, коли припиняється процес горіння, та визначають температуру в закритому об'єкті, який 3 30961 4 заданої чистоти отриманий від азотної станції, способів гасіння пожежі в закритих розміщеної на мобільному транспортному засобі, спеціалізованих об'єктах, що полягає в визначенні або стаціонарно, причому подача (ГВГТ) об'ємного вмісту кисню і подачі інертного газу до підтримується до заданої температури в об'єкті, досягнення значень об'ємного вмісту кисню, при який повністю охоплений системою датчиків яких припиняється підтримка процесу горіння. До температури. того ж, роблять вимірювання загального тиску Спосіб реалізується за допомогою газової суміші і вміст в ній водню і окису вуглецю, технологічного ланцюжка устаткування, що що визначає початок процесу тління, одночасно складається із азотної станції, яка виробляє азот контролюють температуру, градієнт температури і концентрацією 92-99,5% з повітря і комплектується оптичну щільність газової суміші для визначення зріджувачем азоту і накопичувальним початку процесу займання і регулюють подачу резервуаром, який з'єднаний трубопроводом інертного газу з швидкістю підвищення загального через систему пуску з імпульсним газифікаторомтиску не більш 8кПа/с для зниження об'ємного перетворювачем тиску, який керується блоком вмісту кисню нижче 15% при парціальному тиску програмного управління клапанами. Є також кисню не менш 12кПа і не перевищувати значення трубопровід запобігання закиду тиску, пристрій, що абсолютного тиску газу 0.4МПа. Спосіб дроселює і пристрій шлюзового типу для подачі реалізується за допомогою обладнання, що азоту в об'єкт, що захищається. Технологічний містить ємності з інертним газом, резервні ланцюжок устаткування ще містить балони джерела інертного газу, розподільні трубопроводи високого тиску з азотом, які обладнані системою з запірною арматурою, що з'єднана з пристроєм контролю тиску. Весь ланцюжок технологічного управління, газоаналізатори кисню, пожежні обладнання керується блоком управління, який пристрої, що сповіщають, також зв'язані з з'єднаний з системою датчиків температури пристроєм управління, газоаналізатори водню та наприклад, термопари або пірометри, датчиком окису вуглецю, датчики тиску і температури, кисню. Система оповіщення оповіщає про початок регульовані засоби скидання газу, всі також пожежі і про початок протипожежних дій. Для з'єднані з пристроєм управління, постаченим підвищення герметизації об'єкта, що захищається блоком аналізу вірогідності сигналів, блоком використовується перемичка. живлення, блоком індикації і сигналізації, Таким чином, вказаний вище технічний обчислювальним блоком, блоком комутації. При результат, який досягається в процесі експлуатації цьому, вихідні розподільчі трубопроводи постачені корисної моделі, забезпечується ознаками, які пристроями обмеження подачі інертного газу, а на відрізняють його від ознак подібних способів виходах розподільчих трубопроводів встановлені попередження і гасіння пожеж, описаних згідно пристрої розведення інертного газу, що надходить відомого рівня техніки, зокрема у винаході, на вихід [заявка на винахід RU №2004134167; прийнятому за прототип. Завдяки підвищенню МПК7 А62С3/00, А62С37/36]. герметичності перегородки, зменшується Недоліком вказаного технічного рішення є те, підсмоктування повітря, а значить зменшується що технологічний ланцюжок обладнання для термін тушіння пожежі, зменшується кількість реалізації способу зайво перевантажений вогнегасної речовини на подолання пожежі, другорядними елементами, які в цілому знижують підвищується надійність способу гасіння пожежі. надійність гасіння пожежі. До того ж, цей спосіб Надійність способу підвищується також завдяки застосовують лише для закритих об'єктів, що спрощуванню ланцюжка технологічного обмежує застосування способу. обладнання за рахунок ліквідації другорядних Задачею корисної моделі є розробка елементів і оцінки пожежонебезпеки і ефективного способу попередження і гасіння ефективності пожежі лише по двом параметрам пожежі, підвищення надійності способу за рахунок температурі і концентрації кисню. підвищення герметизації об'єкта гасіння, Підвищенню надійності сприяє також те, що збільшення контрольованості процесу спосіб передбачає три джерела азоту: азот пожежогасіння за наявністю зворотного зв'язку між одержуваний газифікацією скрапленого азоту, з об'єктом гасіння і блоком управління, підвищення; азотної станції і з балонів високого тиску. можливості способу гасіння, його економічності. На Фіг.1 і 2 схематично зображений Поставлена задача по попередженню і гасінню технологічний ланцюжок для реалізації пожежі в закритих об'єктах вирішується тим, що запропонованого способу. Технологічний визначають вміст кисню і подають інертний газ з ланцюжок містить станцію азотну - 1, зріджувач регулюванням подачі до досягнення значень азоту - 2, накопичувальний резервуар - 3, систему об'ємного вмісту кисню, при яких припиняється пуску разом з керованим клапаном - 4, блок підтримка процесу горіння, та визначають програмного управління клапанами газифікаторатемпературу в закритому об'єкті, згідно корисної перетворювача - 5, трубопровід запобігання моделі, процес подачі інертного газу здійснюють закиду тиску - 6, пристрій, що дроселює - 7, через герметичну перегородку, яка утворена імпульсний газифікатор-перетворювач тиску - 8, принаймні двома або більшою кількістю стінок та датчик кисню - 9, датчики температури наявності газових камер між ними, причому (наприклад, термопари, пірометри) - 10, блок значення тиску в ній більше за атмосферний, але управління - 11, систему контролю тиску балонів менше, ніж в об'єкті пожежегасіння, а в якості високого тиску - 12, система оповіщення - 13, газової вогнегасної речовини (ГВГР) балони високого тиску з азотом - 14, перемичку використовують азот, одержаний при газифікації 15 пристрій шлюзового типу для введення газової зрідженого азоту, азоту в балонах, або азот 5 30961 вогнегасної речовини (ГВГР) - 16, розподільчій трубопровід -17. Технологічний ланцюжок обладнання працює наступним чином. В момент виникнення пожежі, датчики температури, наприклад, термопари, або пірометри 10, подають сигнал в блок управління 11, який через систему оповіщення 13 сповіщає про початок пожежі. Після чого відповідна служба ставить перемички 15 з пристроєм шлюзового типу для введення ГВГР 16 для герметизації зони горіння і підключає його через розподільчій трубопровід 17 до ланцюжка устаткування. Включають станцію азотну 1 через блок управління 11, яка виробляє азот концентрації 9299,5% і котрій потрібен деякий час до вступу в дію. Одночасно, блок управління 11 подає сигнал і виключає вентиляційне обладнання, закриває повітряні заслінки (не показані). Інерційність даного обладнання буде залежати від швидкості зведення перемичок для утворення шлюзу, що герметизує об'єкт, що захищається. Не треба забувати, що неоправдана затримка терміну дії устаткування веде до невиправдано великих матеріальних збитків. При зведенні шлюзової камери, що утворюють перемички, через блок управління 11 подають сигнал в система пуску 4, яка дає сигнал керованому клапану на відкриття балонів високого тиску 14, які обладнані системою контролю тиску 12 і на відкриття накопичувального резервуара з скрапленим азотом 3, що являє собою судину Дьюара. Далі скраплений азот поступає в імпульсний газифікатор-перетворювач тиску 8, що включає також випарник ГВГР. Швидкість утворення газоподібного азоту буде залежати від кількості теплоти, що підводиться до імпульсного газифікатора-перетворювача 8 з випарником ГВГР, судина якого виконана в вигляді ємності для випарювання скрапленого ГВГР під високим тиском, частково заповненою профільованою теплоакумульованою насадкою. Імпульсний газифікатор-перетворювач 8 керується блоком програмного управління клапанами 5 з'єднаний з блоком управління 11. Далі, минаючи трубопровід запобігання закиду тиску в судині випарника 6 і пристрій, що дроселює 7, азот поступає на розподільчий трубопровід 17, пристрій шлюзового типу 16 і в об'єкт, що охороняється. Датчик кисню 9 з'єднаний з блоком управління 11, який в свою чергу, керує подачею азоту в залежності від концентрації кисню в приміщенні, що захищається. Подача азоту в об'єкт, що охороняється, здійснюють до тих пір, поки датчики температури не зафіксують припинення пожежі Станція азотна 1 після ліквідації пожежі, а також для поповнення скрапленого азоту в накопичувальному резервуарі 3 унаслідок випарювання, виробляє азот, який скраплюється в зріджувачі азоту 2. Система контролю тиску балонів високого тиску з азотом 12 діє таким чином, що при зниженні тиску, автоматично подається сигнал на блок управління 11, який фіксують і завдяки якому, усувують недолік за допомогою персоналу, що обслуговує устаткування технологічного ланцюжка. 6
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for fire-extinguishing
Автори англійськоюKyryk Hryhorii Vasyliovych, Zharkov Pavlo Yevhenovych, Stadnyk Oleksandr Dmytrovych, Berezhnyi Yurii Vasyliovych
Назва патенту російськоюСпособ тушения пожара
Автори російськоюКирик Григорий Васильевич, Жарков Павел Евгениевич, Стадник Александр Дмитриевич, Бережной Юрий Васильевич
МПК / Мітки
МПК: A62C 37/00
Мітки: гасіння, пожежі, спосіб
