Кухонно-столовий прибор з вкладишем тримача

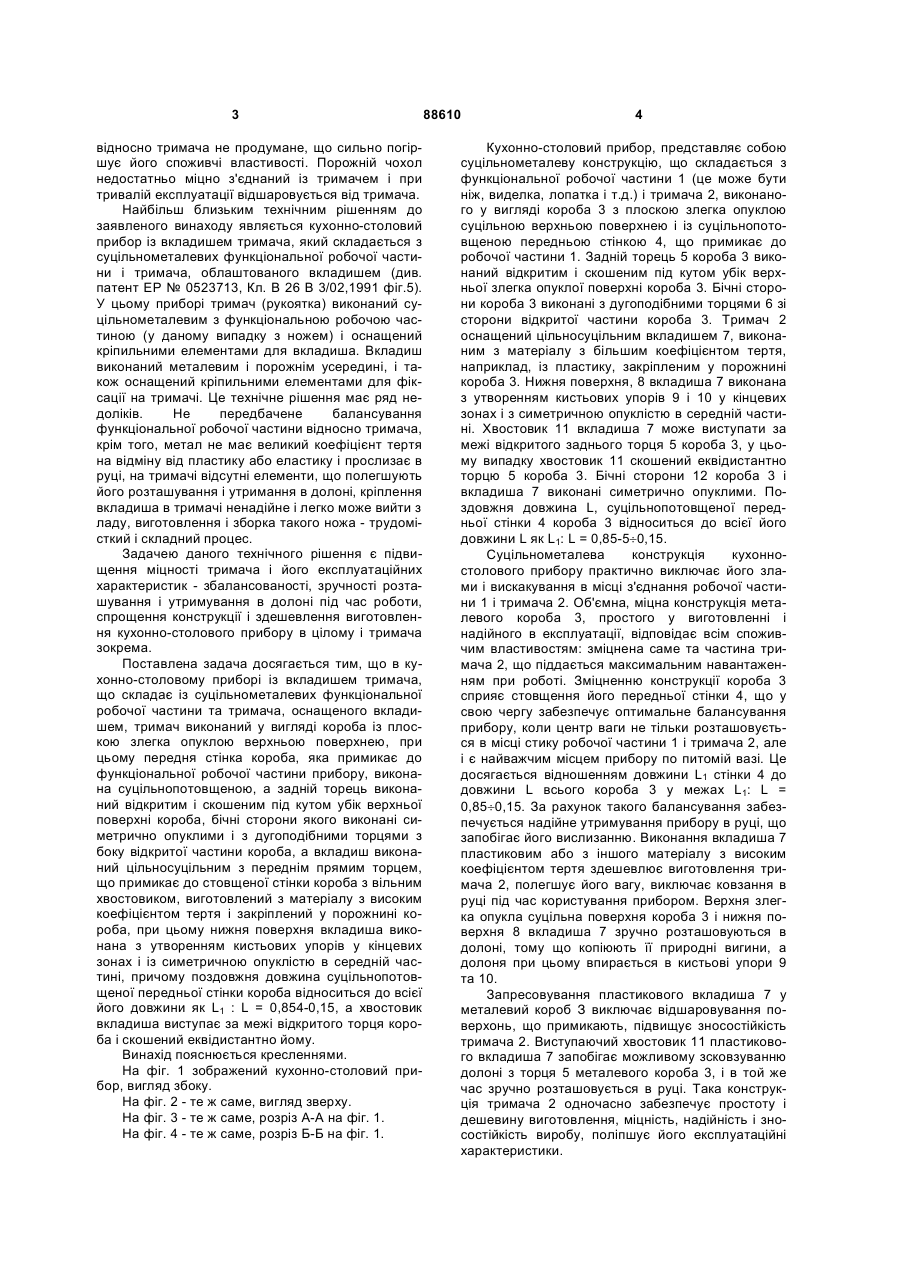

1. Кухонно-столовий прибор із вкладишем тримача, що складається із суцільнометалевих функціональної робочої частини і тримача, оснащеного вкладишем, який відрізняється тим, що тримач виконаний у вигляді короба із плоскою, злегка опуклою верхньою поверхнею, при цьому передня стінка короба, що примикає до функціо C2 1 3 відносно тримача не продумане, що сильно погіршує його споживчі властивості. Порожній чохол недостатньо міцно з'єднаний із тримачем і при тривалій експлуатації відшаровується від тримача. Найбільш близьким технічним рішенням до заявленого винаходу являється кухонно-столовий прибор із вкладишем тримача, який складається з суцільнометалевих функціональної робочої частини і тримача, облаштованого вкладишем (див. патент ЕР № 0523713, Кл. В 26 В 3/02,1991 фіг.5). У цьому приборі тримач (рукоятка) виконаний суцільнометалевим з функціональною робочою частиною (у даному випадку з ножем) і оснащений кріпильними елементами для вкладиша. Вкладиш виконаний металевим і порожнім усередині, і також оснащений кріпильними елементами для фіксації на тримачі. Це технічне рішення має ряд недоліків. Не передбачене балансування функціональної робочої частини відносно тримача, крім того, метал не має великий коефіцієнт тертя на відміну від пластику або еластику і прослизає в руці, на тримачі відсутні елементи, що полегшують його розташування і утримання в долоні, кріплення вкладиша в тримачі ненадійне і легко може вийти з ладу, виготовлення і зборка такого ножа - трудомісткий і складний процес. Задачею даного технічного рішення є підвищення міцності тримача і його експлуатаційних характеристик - збалансованості, зручності розташування і утримування в долоні під час роботи, спрощення конструкції і здешевлення виготовлення кухонно-столового прибору в цілому і тримача зокрема. Поставлена задача досягається тим, що в кухонно-столовому приборі із вкладишем тримача, що складає із суцільнометалевих функціональної робочої частини та тримача, оснащеного вкладишем, тримач виконаний у вигляді короба із плоскою злегка опуклою верхньою поверхнею, при цьому передня стінка короба, яка примикає до функціональної робочої частини прибору, виконана суцільнопотовщеною, а задній торець виконаний відкритим і скошеним під кутом убік верхньої поверхні короба, бічні сторони якого виконані симетрично опуклими і з дугоподібними торцями з боку відкритої частини короба, а вкладиш виконаний цільносуцільним з переднім прямим торцем, що примикає до стовщеної стінки короба з вільним хвостовиком, виготовлений з матеріалу з високим коефіцієнтом тертя і закріплений у порожнині короба, при цьому нижня поверхня вкладиша виконана з утворенням кистьових упорів у кінцевих зонах і із симетричною опуклістю в середній частині, причому поздовжня довжина суцільнопотовщеної передньої стінки короба відноситься до всієї його довжини як L1 : L = 0,854-0,15, а хвостовик вкладиша виступає за межі відкритого торця короба і скошений еквідистантно йому. Винахід пояснюється кресленнями. На фіг. 1 зображений кухонно-столовий прибор, вигляд збоку. На фіг. 2 - те ж саме, вигляд зверху. На фіг. 3 - те ж саме, розріз А-А на фіг. 1. На фіг. 4 - те ж саме, розріз Б-Б на фіг. 1. 88610 4 Кухонно-столовий прибор, представляє собою суцільнометалеву конструкцію, що складається з функціональної робочої частини 1 (це може бути ніж, виделка, лопатка і т.д.) і тримача 2, виконаного у вигляді короба 3 з плоскою злегка опуклою суцільною верхньою поверхнею і із суцільнопотовщеною передньою стінкою 4, що примикає до робочої частини 1. Задній торець 5 короба 3 виконаний відкритим і скошеним під кутом убік верхньої злегка опуклої поверхні короба 3. Бічні сторони короба 3 виконані з дугоподібними торцями 6 зі сторони відкритої частини короба 3. Тримач 2 оснащений цільносуцільним вкладишем 7, виконаним з матеріалу з більшим коефіцієнтом тертя, наприклад, із пластику, закріпленим у порожнині короба 3. Нижня поверхня, 8 вкладиша 7 виконана з утворенням кистьових упорів 9 і 10 у кінцевих зонах і з симетричною опуклістю в середній частині. Хвостовик 11 вкладиша 7 може виступати за межі відкритого заднього торця 5 короба 3, у цьому випадку хвостовик 11 скошений еквідистантно торцю 5 короба 3. Бічні сторони 12 короба 3 і вкладиша 7 виконані симетрично опуклими. Поздовжня довжина L, суцільнопотовщеної передньої стінки 4 короба 3 відноситься до всієї його довжини L як L1: L = 0,85-5¸0,15. Суцільнометалева конструкція кухонностолового прибору практично виключає його злами і вискакування в місці з'єднання робочої частини 1 і тримача 2. Об'ємна, міцна конструкція металевого короба 3, простого у виготовленні і надійного в експлуатації, відповідає всім споживчим властивостям: зміцнена саме та частина тримача 2, що піддається максимальним навантаженням при роботі. Зміцненню конструкції короба 3 сприяє стовщення його передньої стінки 4, що у свою чергу забезпечує оптимальне балансування прибору, коли центр ваги не тільки розташовується в місці стику робочої частини 1 і тримача 2, але і є найважчим місцем прибору по питомій вазі. Це досягається відношенням довжини L1 стінки 4 до довжини L всього короба 3 у межах L1: L = 0,85¸0,15. За рахунок такого балансування забезпечується надійне утримування прибору в руці, що запобігає його вислизанню. Виконання вкладиша 7 пластиковим або з іншого матеріалу з високим коефіцієнтом тертя здешевлює виготовлення тримача 2, полегшує його вагу, виключає ковзання в руці під час користування прибором. Верхня злегка опукла суцільна поверхня короба 3 і нижня поверхня 8 вкладиша 7 зручно розташовуються в долоні, тому що копіюють її природні вигини, а долоня при цьому впирається в кистьові упори 9 та 10. Запресовування пластикового вкладиша 7 у металевий короб З виключає відшаровування поверхонь, що примикають, підвищує зносостійкість тримача 2. Виступаючий хвостовик 11 пластикового вкладиша 7 запобігає можливому зсковзуванню долоні з торця 5 металевого короба 3, і в той же час зручно розташовується в руці. Така конструкція тримача 2 одночасно забезпечує простоту і дешевину виготовлення, міцність, надійність і зносостійкість виробу, поліпшує його експлуатаційні характеристики. 5 88610 Таким чином, заявлений винахід вирішує задачу підвищення міцності тримача і його експлуатаційних характеристик - збалансованості, зручності розташування і утримання в долоні під час Комп’ютерна верстка І. Скворцова 6 роботи, спрощення конструкції і здешевлення виготовлення кухонно-столового прибору в цілому і тримача зокрема. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
