Кришка підводу

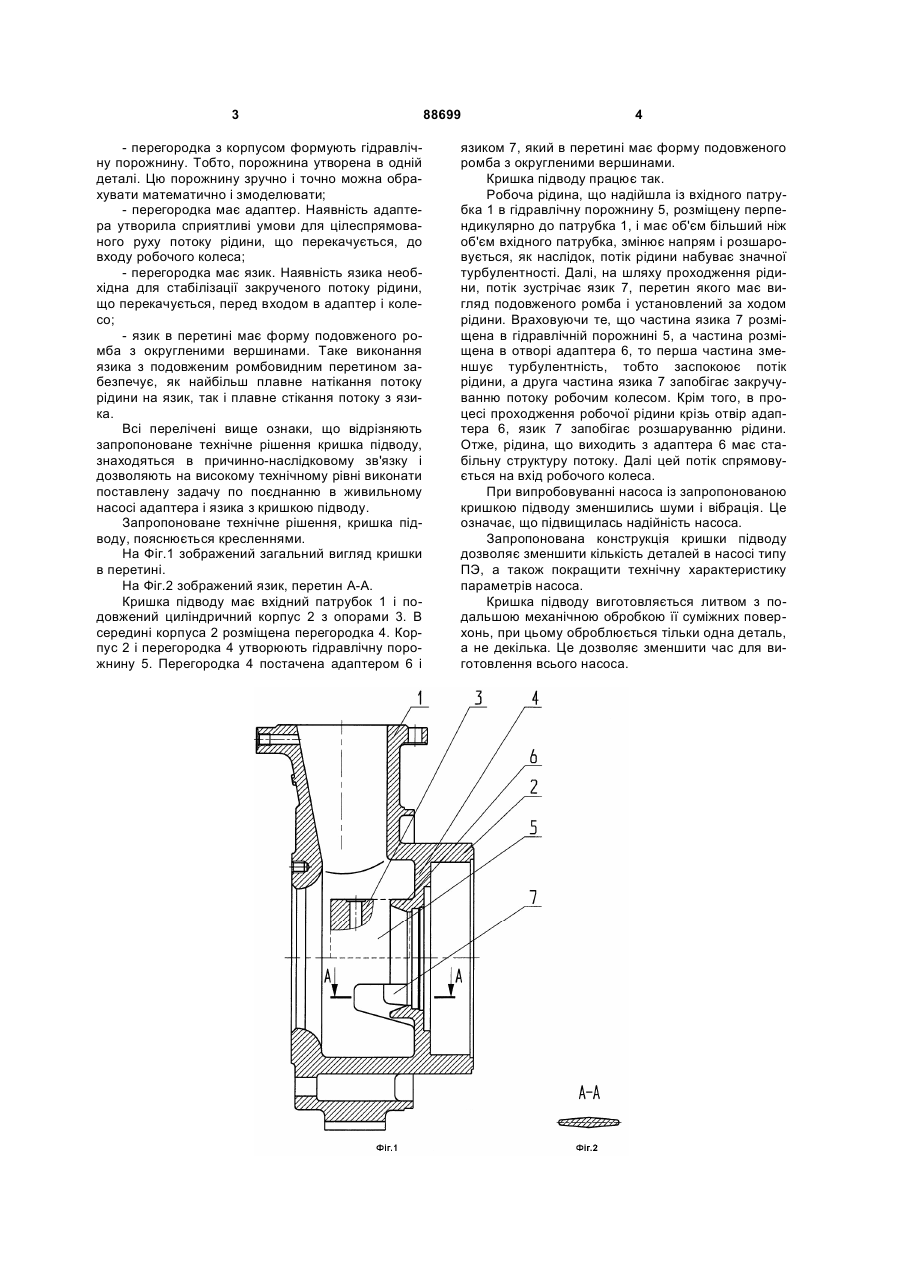

Кришка підводу, що має вхідний патрубок і корпус з опорами, яка відрізняється тим, що корпус має подовжену циліндричну форму, всередині якого розміщена перегородка, яка разом з корпусом формує гідравлічну порожнину, при цьому перегородка оснащена адаптером і язиком, переріз якого має вигляд ромба з округленими вершинами. (19) (21) a200714800 (22) 26.12.2007 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ПРОКОПЕНКО ВОЛОДИМИР ІЛЛІЧ, ШЕВЧЕНКО СЕРГІЙ МИХАЙЛОВИЧ, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СУМСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" (56) Малюшенко В.В. и Михайлов А.К. Насосное оборудование тепловых электростанций. - М.: Энергия, 1975. - С. 101, рис. 7-4 SU 81480, 12.11.1948 SU 950960, 15.08.1982 3 - перегородка з корпусом формують гідравлічну порожнину. Тобто, порожнина утворена в одній деталі. Цю порожнину зручно і точно можна обрахувати математично і змоделювати; - перегородка має адаптер. Наявність адаптера утворила сприятливі умови для цілеспрямованого руху потоку рідини, що перекачується, до входу робочого колеса; - перегородка має язик. Наявність язика необхідна для стабілізації закрученого потоку рідини, що перекачується, перед входом в адаптер і колесо; - язик в перетині має форму подовженого ромба з округленими вершинами. Таке виконання язика з подовженим ромбовидним перетином забезпечує, як найбільш плавне натікання потоку рідини на язик, так і плавне стікання потоку з язика. Всі перелічені вище ознаки, що відрізняють запропоноване технічне рішення кришка підводу, знаходяться в причинно-наслідковому зв'язку і дозволяють на високому технічному рівні виконати поставлену задачу по поєднанню в живильному насосі адаптера і язика з кришкою підводу. Запропоноване технічне рішення, кришка підводу, пояснюється кресленнями. На Фіг.1 зображений загальний вигляд кришки в перетині. На Фіг.2 зображений язик, перетин А-А. Кришка підводу має вхідний патрубок 1 і подовжений циліндричний корпус 2 з опорами 3. В середині корпуса 2 розміщена перегородка 4. Корпус 2 і перегородка 4 утворюють гідравлічну порожнину 5. Перегородка 4 постачена адаптером 6 і 88699 4 язиком 7, який в перетині має форму подовженого ромба з округленими вершинами. Кришка підводу працює так. Робоча рідина, що надійшла із вхідного патрубка 1 в гідравлічну порожнину 5, розміщену перпендикулярно до патрубка 1, і має об'єм більший ніж об'єм вхідного патрубка, змінює напрям і розшаровується, як наслідок, потік рідини набуває значної турбулентності. Далі, на шляху проходження рідини, потік зустрічає язик 7, перетин якого має вигляд подовженого ромба і установлений за ходом рідини. Враховуючи те, що частина язика 7 розміщена в гідравлічній порожнині 5, а частина розміщена в отворі адаптера 6, то перша частина зменшує турбулентність, тобто заспокоює потік рідини, а друга частина язика 7 запобігає закручуванню потоку робочим колесом. Крім того, в процесі проходження робочої рідини крізь отвір адаптера 6, язик 7 запобігає розшаруванню рідини. Отже, рідина, що виходить з адаптера 6 має стабільну структуру потоку. Далі цей потік спрямовується на вхід робочого колеса. При випробовуванні насоса із запропонованою кришкою підводу зменшились шуми і вібрація. Це означає, що підвищилась надійність насоса. Запропонована конструкція кришки підводу дозволяє зменшити кількість деталей в насосі типу ПЭ, а також покращити технічну характеристику параметрів насоса. Кришка підводу виготовляється литвом з подальшою механічною обробкою її суміжних поверхонь, при цьому оброблюється тільки одна деталь, а не декілька. Це дозволяє зменшити час для виготовлення всього насоса. 5 Комп’ютерна верстка М. Ломалова 88699 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
