Лінійний генератор постійного струму
Формула / Реферат
Лінійний генератор постійного струму, що містить ротор з постійними магнітами, встановленими з можливістю рухатись на статорі, електропровідні елементи якого виконані у вигляді зустрічно включених петлевих обмоток, що охоплюють кожна по магніту, який відрізняється тим, що ротор виконаний з двох лінійок, у вікнах яких вбудовані магніти з полярністю, що чергується, сполучені бічними стінками з підшипниками, що спираються на внутрішню частину статора, утворюючи тунель, усередині і зовні якого розташовані лінійки з обмотками збудження у вікнах, які скріплені бічними стінками з пазами для підшипників ротора, утворюючи статор, при цьому на лінійці, встановленій усередині ротора, змонтовані підшипники.
Текст

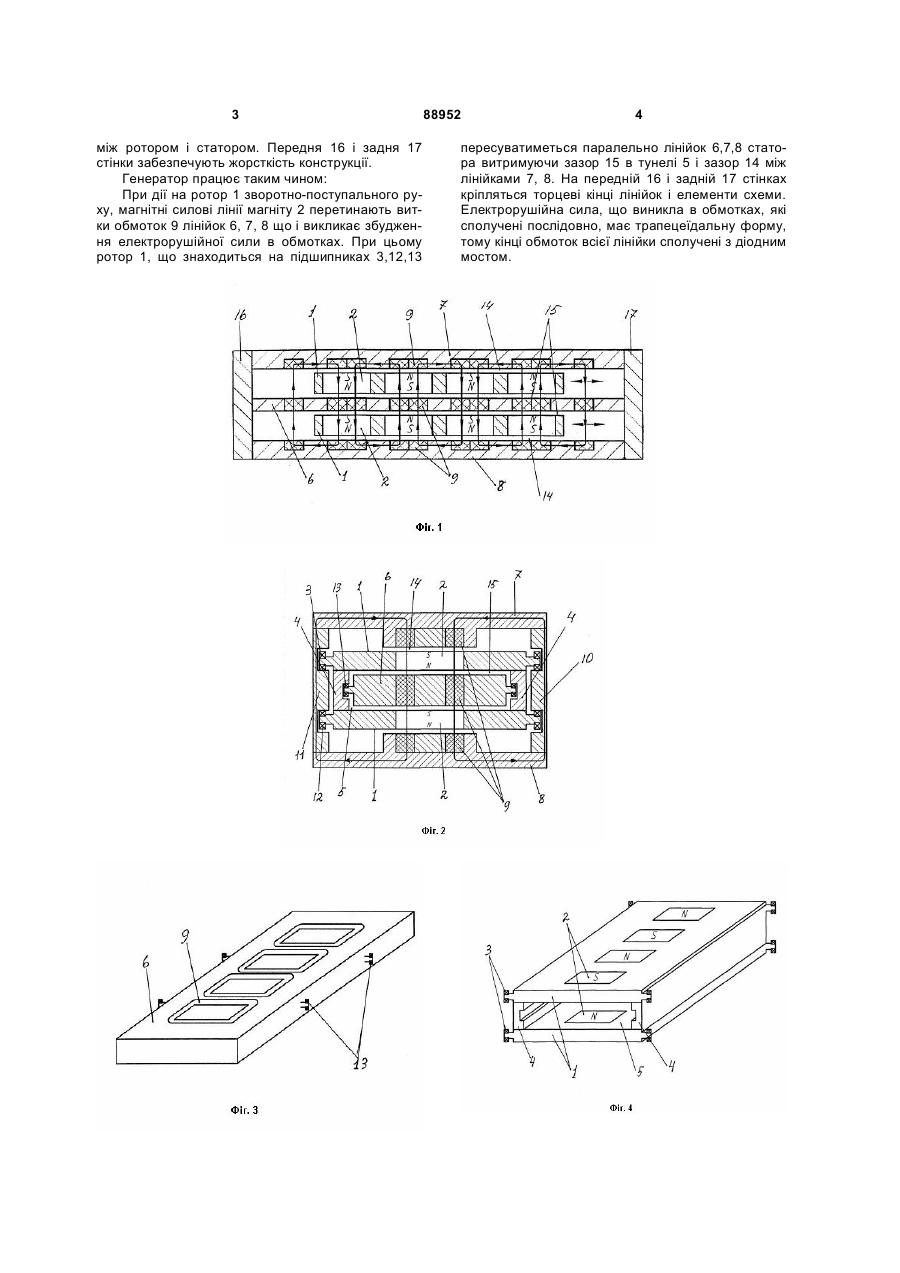

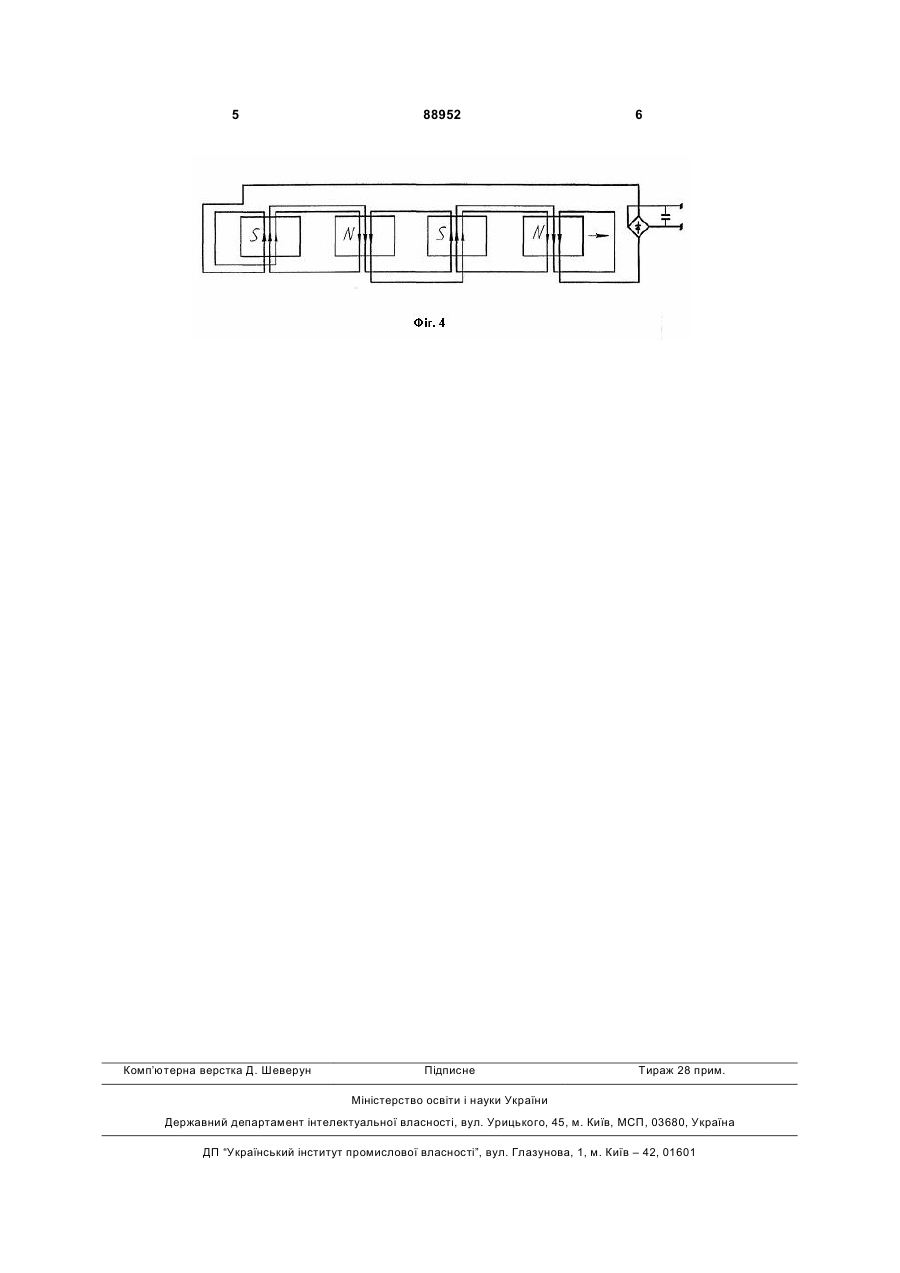

Лінійний генератор постійного струму, що містить ротор з постійними магнітами, встановленими 3 між ротором і статором. Передня 16 і задня 17 стінки забезпечують жорсткість конструкції. Генератор працює таким чином: При дії на ротор 1 зворотно-поступального руху, магнітні силові лінії магніту 2 перетинають витки обмоток 9 лінійок 6, 7, 8 що і викликає збудження електрорушійної сили в обмотках. При цьому ротор 1, що знаходиться на підшипниках 3,12,13 88952 4 пересуватиметься паралельно лінійок 6,7,8 статора витримуючи зазор 15 в тунелі 5 і зазор 14 між лінійками 7, 8. На передній 16 і задній 17 стінках кріпляться торцеві кінці лінійок і елементи схеми. Електрорушійна сила, що виникла в обмотках, які сполучені послідовно, має трапецеїдальну форму, тому кінці обмоток всієї лінійки сполучені з діодним мостом. 5 Комп’ютерна верстка Д. Шеверун 88952 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc linear oscillator
Автори англійськоюLakatosh Oleksandr Valentynovych
Назва патенту російськоюЛинейный генератор постоянного тока
Автори російськоюЛакатош Александр Валентинович
МПК / Мітки
МПК: H02K 23/02
Мітки: лінійний, генератор, постійного, струму
