Гравійний фільтр

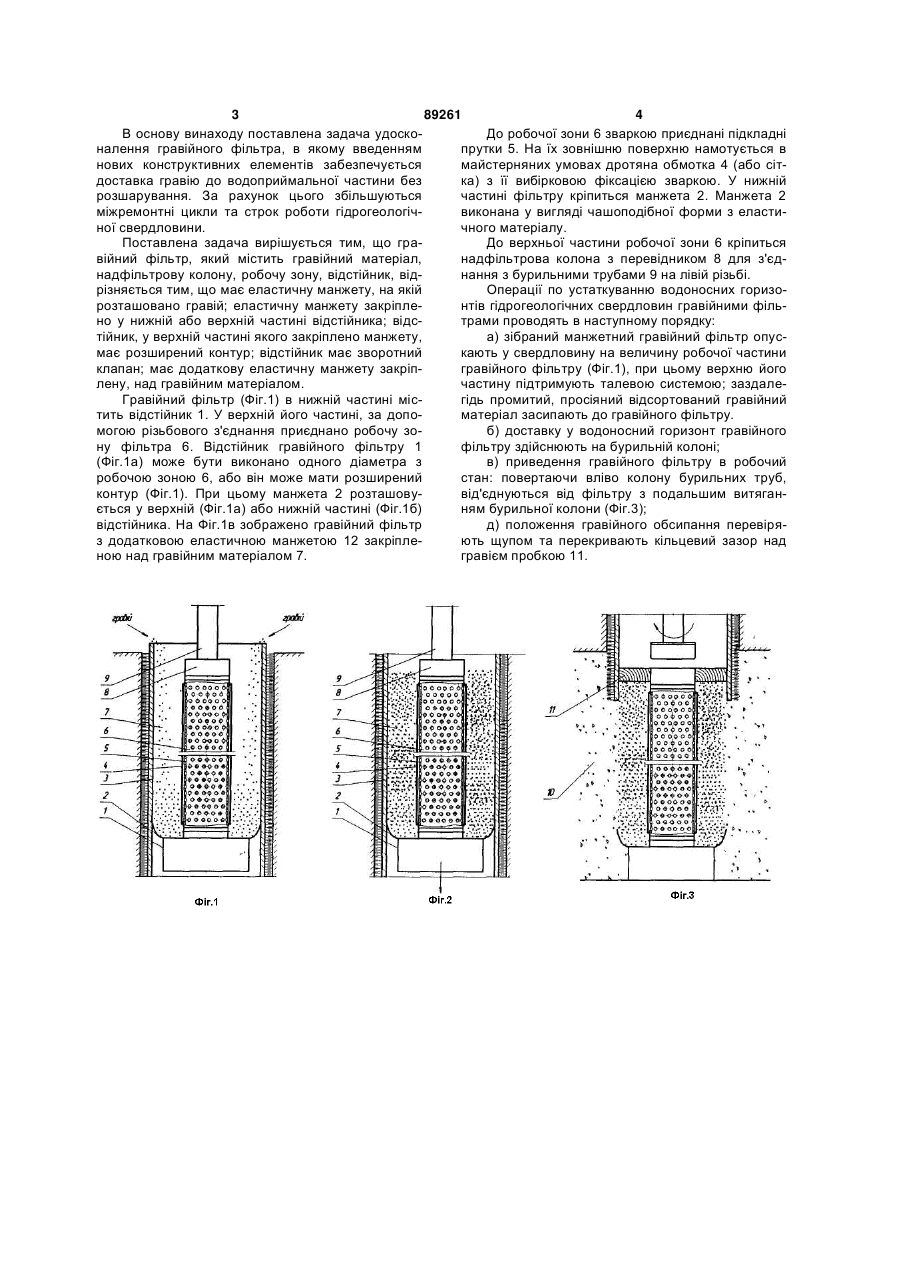

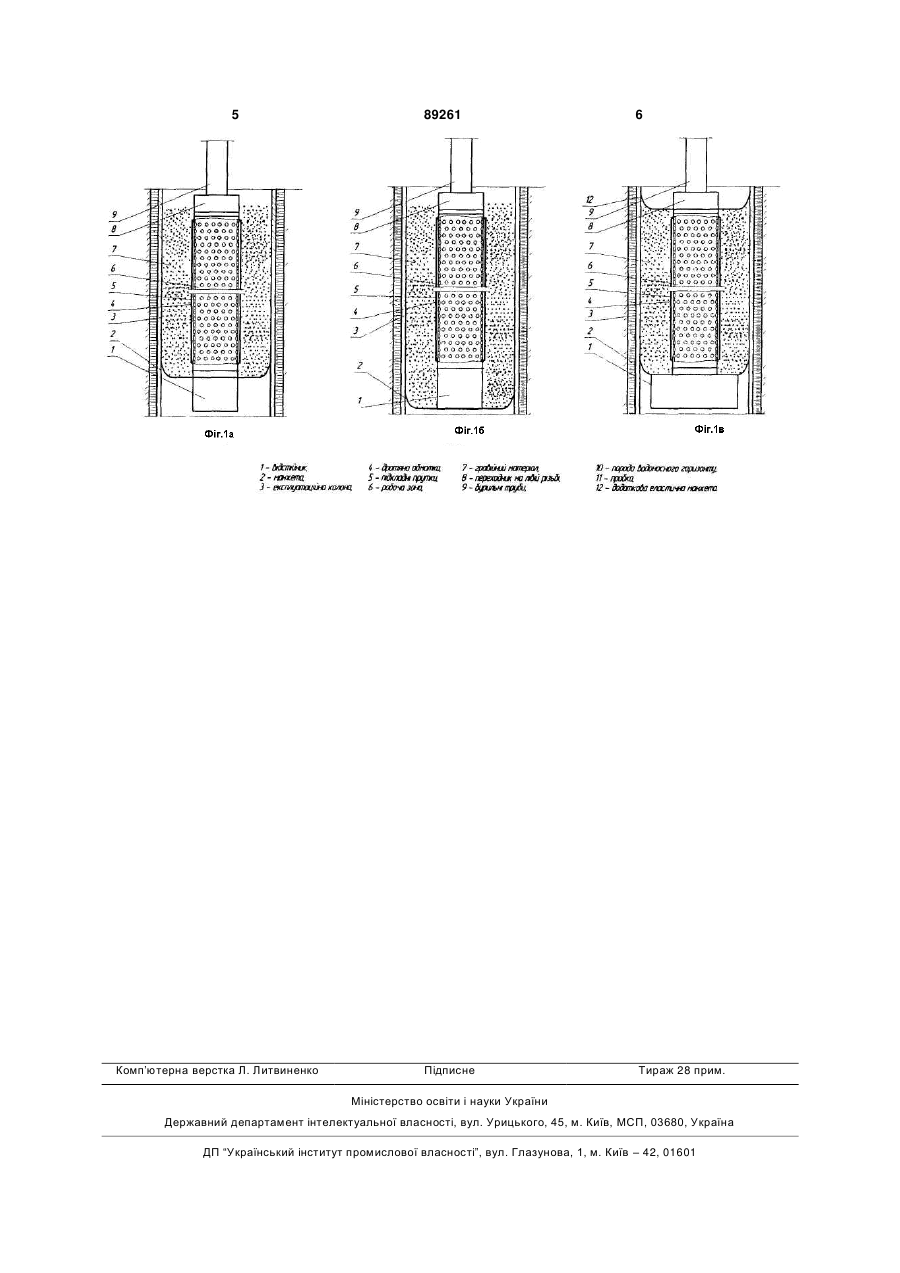

1. Гравійний фільтр, який містить гравійний матеріал, надфільтрову колону, робочу зону, відстійник, який відрізняється тим, що має еластичну манжету, на якій розташовано гравій. 2. Фільтр за п. 1, який відрізняється тим, що еластичну манжету закріплено у нижній частині відстійника. 3. Фільтр за п. 1, який відрізняється тим, що еластичну манжету закріплено у верхній частині відстійника. 4. Фільтр за п. 1, який відрізняється тим, що відстійник, у верхній частині якого закріплено манжету, має розширений контур. 5. Фільтр за п. 1, який відрізняється тим, що відстійник має зворотний клапан. 6. Фільтр за п. 1, який відрізняється тим, що має додаткову еластичну манжету, закріплену над гравійним матеріалом. Винахід відноситься до гірничої промисловості та призначений для обладнання водозабірних, гідрогеологічних, нафтових, газових і інших свердловин в інтервалі продуктивного пласта, складеного слабозцементованими породами. Відомі конструкції гравійних фільтрів, які передбачають доставку гравію у водоприймальну зону гідрогеологічних свердловин у потоці води або під дією гравітаційних сил [Справочник по бурению скважин на воду /Д.Н.Башкатов, С.С.Сулакшин, С.Л.Драхлис, Г.П.Квашнин. - Μ., Недра, 1979. - 560 с.]. Гравій засипають безпосередньо в свердловину та він осідає у водоприймальну зону гідрогеологічних свердловин під дією сили гравітації або включають пряму чи зворотну циркуляцію доки весь гравій не поступить до водоприймальної зони. Недоліки таких фільтрів - їх розшарування у процесі спуску гравію, такі фільтри утворюють нерівномірний по товщині гравійний шар, а іноді формують відкриті канали, що призводить до оголення деяких отворів каркаса, їх безпосереднього контакту з піском водоносного пласта та утворенням зяючих порожнеч і як наслідок піскування свердловини. Найбільш близькими до передбачуваного винаходу є конструкції блокових фільтрів, що містять гравійний матеріал, каркас фільтрової колони, [Дубровский В.В., Керченский М.М., Плохое В.И. и др. Справочник по бурению и оборудованию скважин на воду. - М.:Недра, 1964. - 516 с.]. Шар гравійних частинок в кожушаному фільтрі закріплюється відносно каркаса за допомогою спеціального кожуха. Функцію кожуха виконує сітка галунового або квадратного плетіння. На відстані 30-40 мм під нижніми отворами каркаса фільтру встановлюється фланець, до якого жорстко закріплюється сітка. Недоліки таких фільтрів - їх підвищений гідравлічний опір, обумовлений сіткою. Крім цього, в процесі експлуатації такі фільтри у наслідок електрохімічної реакції схильні до швидкого заростання через прискорене осадження заліза, яке міститься в підземних водах, на латунній поверхні сіток. В процесі спуску кожушані фільтри можуть деформуватися, що приводить до утворення нерівномірного по товщині гравійного шару, а іноді і до формування відкритих каналів і порожнеч, оголення деяких отворів каркаса, їх безпосереднього контакту з піском водоносного пласта, і як наслідок - до піскування свердловини в процесі експлуатації. (19) UA (11) 89261 (13) C2 (21) a200803909 (22) 28.03.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) КОЖЕВНИКОВ АНАТОЛІЙ ОЛЕКСАНДРОВИЧ, СУДАКОВ АНДРІЙ КОСТЯНТИНОВИЧ, КАМИШАЦЬКИЙ ОЛЕКСАНДР ФЕДОРОВИЧ, ПАЩЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ТІТОВ ВОЛОДИМИР ІЛЛІЧ, ЛЕКСИКОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДОНЦОВ ВІТАЛІЙ ПРОКОПОВИЧ (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ (56) RU 2256780 C2, E21B 43/08, E03B 3/18, 20.07.2005 US 1839044 A, E21B43/02, E21B43/08, 29.12.1931 US 4583594 A, E21B 43/08, 22.04.1986 SU 1204702 A, E21B 43/08, 15.01.1986 SU 1025192 A, E03B 3/18, 07.12.1984 SU 885462 A, E03B 3/18, 30.11.1981 3 89261 4 В основу винаходу поставлена задача удоскоДо робочої зони 6 зваркою приєднані підкладні налення гравійного фільтра, в якому введенням прутки 5. На їх зовнішню поверхню намотується в нових конструктивних елементів забезпечується майстерняних умовах дротяна обмотка 4 (або сітдоставка гравію до водоприймальної частини без ка) з її вибірковою фіксацією зваркою. У нижній розшарування. За рахунок цього збільшуються частині фільтру кріпиться манжета 2. Манжета 2 міжремонтні цикли та строк роботи гідрогеологічвиконана у вигляді чашоподібної форми з еластиної свердловини. чного матеріалу. Поставлена задача вирішується тим, що граДо верхньої частини робочої зони 6 кріпиться війний фільтр, який містить гравійний матеріал, надфільтрова колона з перевідником 8 для з'єднадфільтрову колону, робочу зону, відстійник, віднання з бурильними трубами 9 на лівій різьбі. різняється тим, що має еластичну манжету, на якій Операції по устаткуванню водоносних горизорозташовано гравій; еластичну манжету закріплентів гідрогеологічних свердловин гравійними фільно у нижній або верхній частині відстійника; відстрами проводять в наступному порядку: тійник, у верхній частині якого закріплено манжету, а) зібраний манжетний гравійний фільтр опусмає розширений контур; відстійник має зворотний кають у свердловину на величину робочої частини клапан; має додаткову еластичну манжету закріпгравійного фільтру (Фіг.1), при цьому верхню його лену, над гравійним матеріалом. частину підтримують талевою системою; заздалеГравійний фільтр (Фіг.1) в нижній частині місгідь промитий, просіяний відсортований гравійний тить відстійник 1. У верхній його частині, за допоматеріал засипають до гравійного фільтру. могою різьбового з'єднання приєднано робочу зоб) доставку у водоносний горизонт гравійного ну фільтра 6. Відстійник гравійного фільтру 1 фільтру здійснюють на бурильній колоні; (Фіг.1а) може бути виконано одного діаметра з в) приведення гравійного фільтру в робочий робочою зоною 6, або він може мати розширений стан: повертаючи вліво колону бурильних труб, контур (Фіг.1). При цьому манжета 2 розташовувід'єднуються від фільтру з подальшим витяганється у верхній (Фіг.1а) або нижній частині (Фіг.1б) ням бурильної колони (Фіг.3); відстійника. На Фіг.1в зображено гравійний фільтр д) положення гравійного обсипання перевіряз додатковою еластичною манжетою 12 закріплеють щупом та перекривають кільцевий зазор над ною над гравійним матеріалом 7. гравієм пробкою 11. 5 Комп’ютерна верстка Л. Литвиненко 89261 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
