Гравійний фільтр
Номер патенту: 18663
Опубліковано: 15.11.2006
Автори: Кожевников Анатолій Олександрович, Судаков Андрій Костянтинович
Формула / Реферат
Гравійний фільтр, який містить гравійний матеріал, закріплюючий (мінералов'яжучий) матеріал, каркас фільтрової колони, який відрізняється тим, що гравійний фільтр виконано у вигляді замкненої водонепроникної системи циліндрово-порожнистих кілець, в поровому просторі якої рівномірно розподілено мінералов'яжучий матеріал, як такий застосовується вода (флюїд) з температурою -15...-40°С, яка в свердловині набуває реологічних властивостей пластової води.
Текст

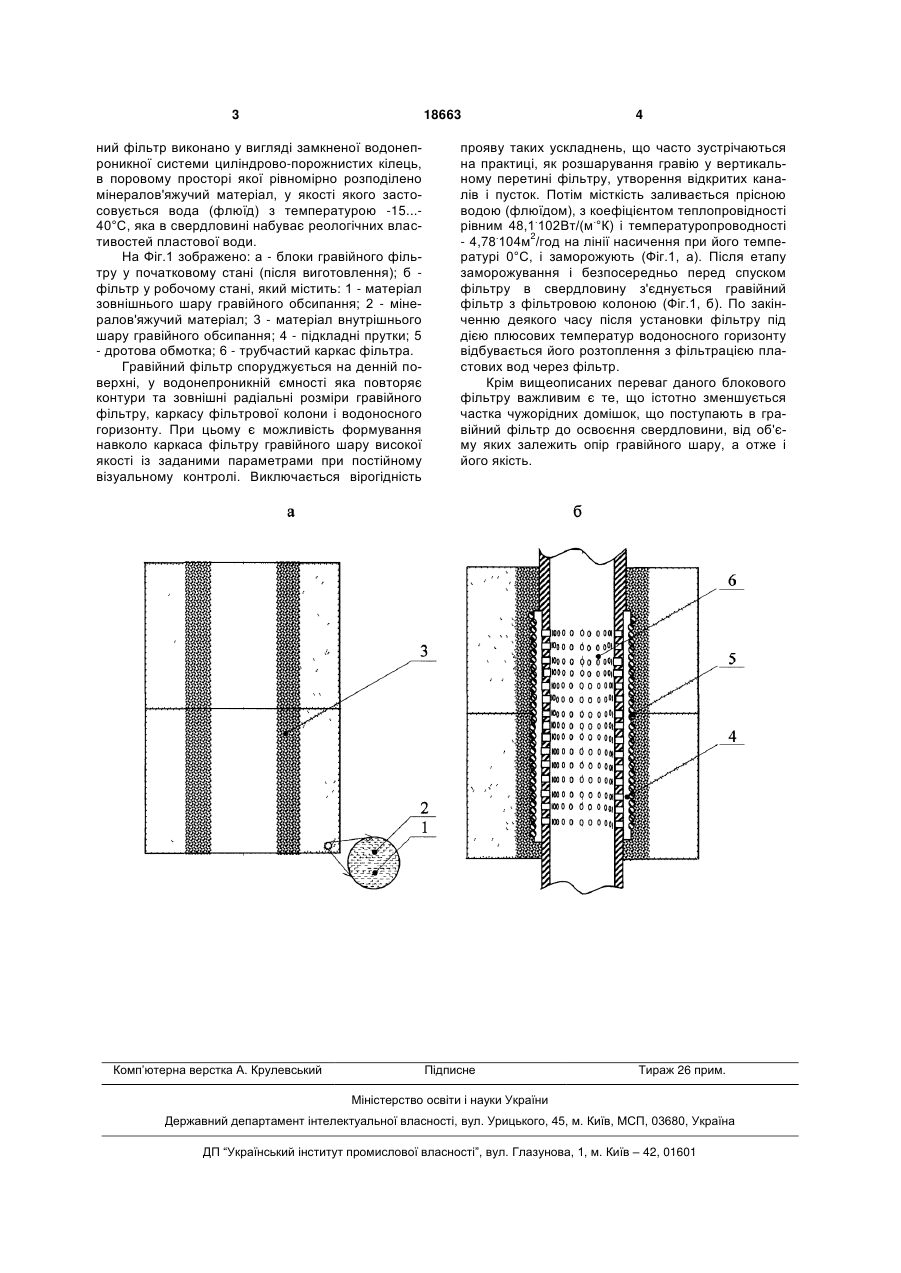

Гравійний фільтр, який містить гравійний матеріал, закріплюючий (мінералов'яжучий) матері 3 18663 ний фільтр виконано у вигляді замкненої водонепроникної системи циліндрово-порожнистих кілець, в поровому просторі якої рівномірно розподілено мінералов'яжучий матеріал, у якості якого застосовується вода (флюїд) з температурою -15...40°С, яка в свердловині набуває реологічних властивостей пластової води. На Фіг.1 зображено: а - блоки гравійного фільтру у початковому стані (після виготовлення); б фільтр у робочому стані, який містить: 1 - матеріал зовнішнього шару гравійного обсипання; 2 - мінералов'яжучий матеріал; 3 - матеріал внутрішнього шару гравійного обсипання; 4 - підкладні прутки; 5 - дротова обмотка; 6 - трубчастий каркас фільтра. Гравійний фільтр споруджується на денній поверхні, у водонепроникній ємності яка повторяє контури та зовнішні радіальні розміри гравійного фільтру, каркасу фільтрової колони і водоносного горизонту. При цьому є можливість формування навколо каркаса фільтру гравійного шару високої якості із заданими параметрами при постійному візуальному контролі. Виключається вірогідність Комп’ютерна верстка А. Крулевський 4 прояву таких ускладнень, що часто зустрічаються на практиці, як розшарування гравію у вертикальному перетині фільтру, утворення відкритих каналів і пусток. Потім місткість заливається прісною водою (флюїдом), з коефіцієнтом теплопровідності рівним 48,1.102Вт/(м.°К) і температуропроводності - 4,78.104м2/год на лінії насичення при його температурі 0°С, і заморожують (Фіг.1, а). Після етапу заморожування і безпосередньо перед спуском фільтру в свердловину з'єднується гравійний фільтр з фільтровою колоною (Фіг.1, б). По закінченню деякого часу після установки фільтру під дією плюсових температур водоносного горизонту відбувається його розтоплення з фільтрацією пластових вод через фільтр. Крім вищеописаних переваг даного блокового фільтру важливим є те, що істотно зменшується частка чужорідних домішок, що поступають в гравійний фільтр до освоєння свердловини, від об'єму яких залежить опір гравійного шару, а отже і його якість. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGravel filter
Автори англійськоюKozhevnykov Anatolii Oleksandrovych, Sudakov Andrii Kostiantynovych
Назва патенту російськоюГравийный фильтр
Автори російськоюКожевников Анатолий Александрович, Судаков Андрей Константинович
МПК / Мітки
МПК: E21B 43/08
Код посилання
