Хімічна добавка для бетонних сумішей і будівельних розчинів

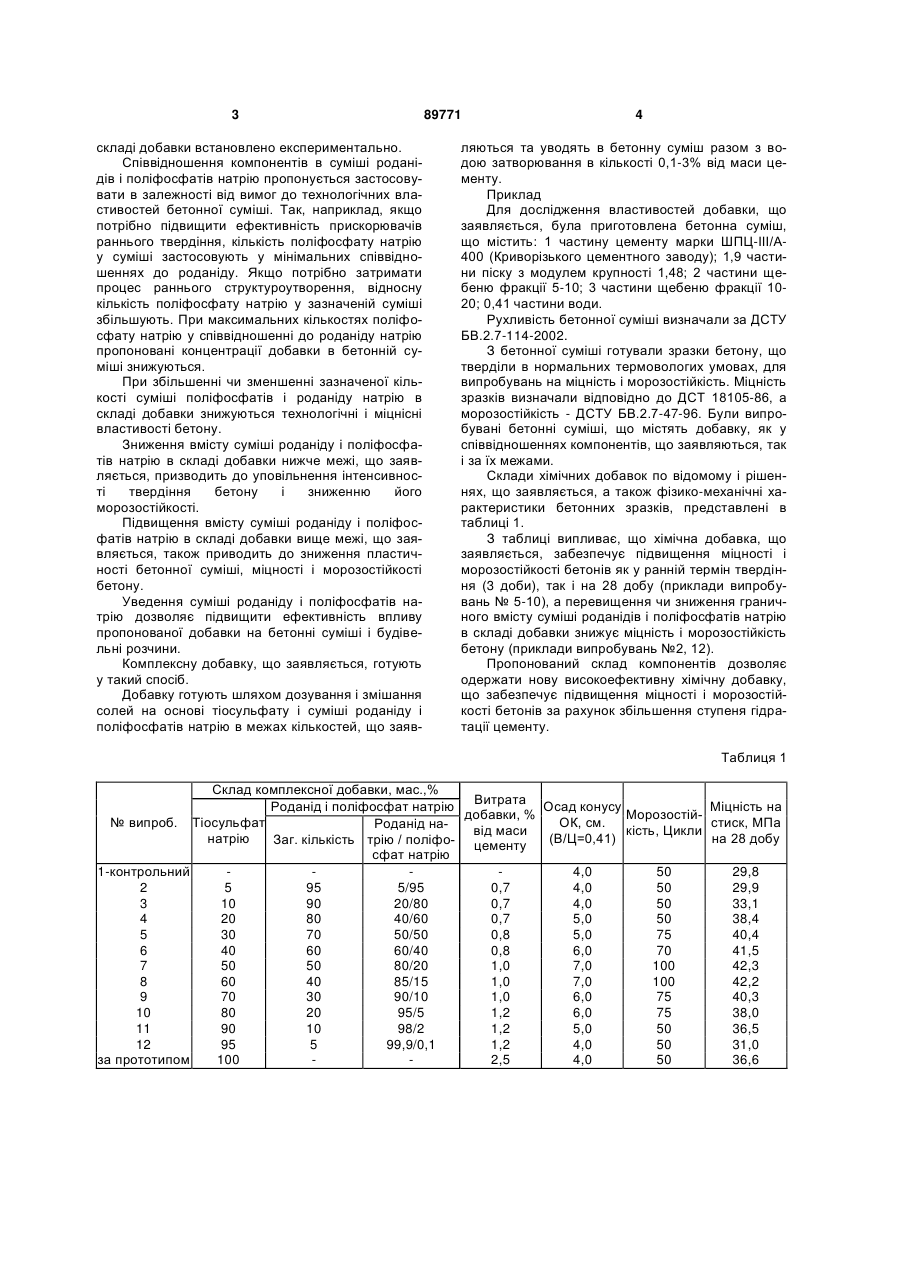

Хімічна добавка в бетонні суміші і будівельні розчини, що містить тіосульфат натрію, яка відрізняється тим, що додатково містить суміш роданіду і поліфосфатів натрію при наступному співвідношенні компонентів, мас. %: тіосульфат натрію 20-80 суміш роданіду і поліфосфатів натрію 20-80. (19) (21) a200609983 (22) 18.09.2006 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) КОВАЛЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, БЕСПАЛОВ АНДРІЙ ІВАНОВИЧ, КОВАЛЕНКО ВАЛЕНТИНА ВОЛОДИМИРІВНА, БЕСПАЛОВ АНДРІЙ АНДРІЙОВИЧ (73) КОВАЛЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ (56) UA 19997 C1, 25.12.1997 UA 40214 A, 16.07.2001 RU 2057734 C1, 10.04.1996 3 складі добавки встановлено експериментально. Співвідношення компонентів в суміші роданідів і поліфосфатів натрію пропонується застосовувати в залежності від вимог до технологічних властивостей бетонної суміші. Так, наприклад, якщо потрібно підвищити ефективність прискорювачів раннього твердіння, кількість поліфосфату натрію у суміші застосовують у мінімальних співвідношеннях до роданіду. Якщо потрібно затримати процес раннього структуроутворення, відносну кількість поліфосфату натрію у зазначеній суміші збільшують. При максимальних кількостях поліфосфату натрію у співвідношенні до роданіду натрію пропоновані концентрації добавки в бетонній суміші знижуються. При збільшенні чи зменшенні зазначеної кількості суміші поліфосфатів і роданіду натрію в складі добавки знижуються технологічні і міцнісні властивості бетону. Зниження вмісту суміші роданіду і поліфосфатів натрію в складі добавки нижче межі, що заявляється, призводить до уповільнення інтенсивності твердіння бетону і зниженню його морозостійкості. Підвищення вмісту суміші роданіду і поліфосфатів натрію в складі добавки вище межі, що заявляється, також приводить до зниження пластичності бетонної суміші, міцності і морозостійкості бетону. Уведення суміші роданіду і поліфосфатів натрію дозволяє підвищити ефективність впливу пропонованої добавки на бетонні суміші і будівельні розчини. Комплексну добавку, що заявляється, готують у такий спосіб. Добавку готують шляхом дозування і змішання солей на основі тіосульфату і суміші роданіду і поліфосфатів натрію в межах кількостей, що заяв 89771 4 ляються та уводять в бетонну суміш разом з водою затворювання в кількості 0,1-3% від маси цементу. Приклад Для дослідження властивостей добавки, що заявляється, була приготовлена бетонна суміш, що містить: 1 частину цементу марки ШПЦ-III/А400 (Криворізького цементного заводу); 1,9 частини піску з модулем крупності 1,48; 2 частини щебеню фракції 5-10; 3 частини щебеню фракції 1020; 0,41 частини води. Рухливість бетонної суміші визначали за ДСТУ БВ.2.7-114-2002. З бетонної суміші готували зразки бетону, що тверділи в нормальних термовологих умовах, для випробувань на міцність і морозостійкість. Міцність зразків визначали відповідно до ДСТ 18105-86, а морозостійкість - ДСТУ БВ.2.7-47-96. Були випробувані бетонні суміші, що містять добавку, як у співвідношеннях компонентів, що заявляються, так і за їх межами. Склади хімічних добавок по відомому і рішеннях, що заявляється, а також фізико-механічні характеристики бетонних зразків, представлені в таблиці 1. З таблиці випливає, що хімічна добавка, що заявляється, забезпечує підвищення міцності і морозостійкості бетонів як у ранній термін твердіння (3 доби), так і на 28 добу (приклади випробувань № 5-10), а перевищення чи зниження граничного вмісту суміші роданідів і поліфосфатів натрію в складі добавки знижує міцність і морозостійкість бетону (приклади випробувань №2, 12). Пропонований склад компонентів дозволяє одержати нову високоефективну хімічну добавку, що забезпечує підвищення міцності і морозостійкості бетонів за рахунок збільшення ступеня гідратації цементу. Таблиця 1 Склад комплексної добавки, мас.,% Витрата Роданід і поліфосфат натрію Осад конусу Міцність на добавки, % Морозостій№ випроб. Тіосульфат ОК, см. стиск, МПа Роданід навід маси кість, Цикли (В/Ц=0,41) на 28 добу натрію Заг. кількість трію / поліфо- цементу сфат натрію 1-контрольний 4,0 50 29,8 2 5 95 5/95 0,7 4,0 50 29,9 3 10 90 20/80 0,7 4,0 50 33,1 4 20 80 40/60 0,7 5,0 50 38,4 5 30 70 50/50 0,8 5,0 75 40,4 6 40 60 60/40 0,8 6,0 70 41,5 7 50 50 80/20 1,0 7,0 100 42,3 8 60 40 85/15 1,0 7,0 100 42,2 9 70 30 90/10 1,0 6,0 75 40,3 10 80 20 95/5 1,2 6,0 75 38,0 11 90 10 98/2 1,2 5,0 50 36,5 12 95 5 99,9/0,1 1,2 4,0 50 31,0 за прототипом 100 2,5 4,0 50 36,6 5 Комп’ютерна верстка Л. Ціхановська 89771 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
