Автономний пожежний сповіщувач

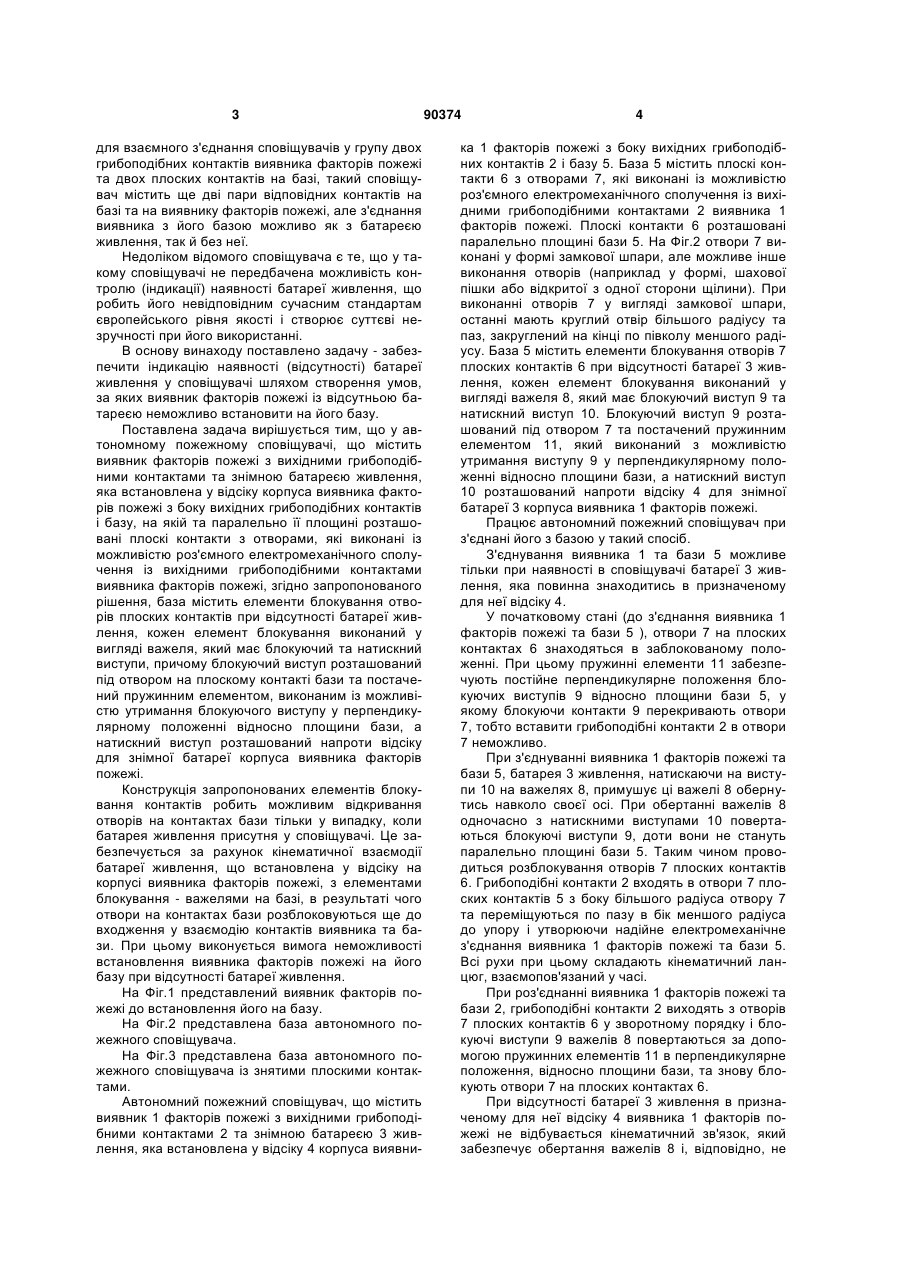

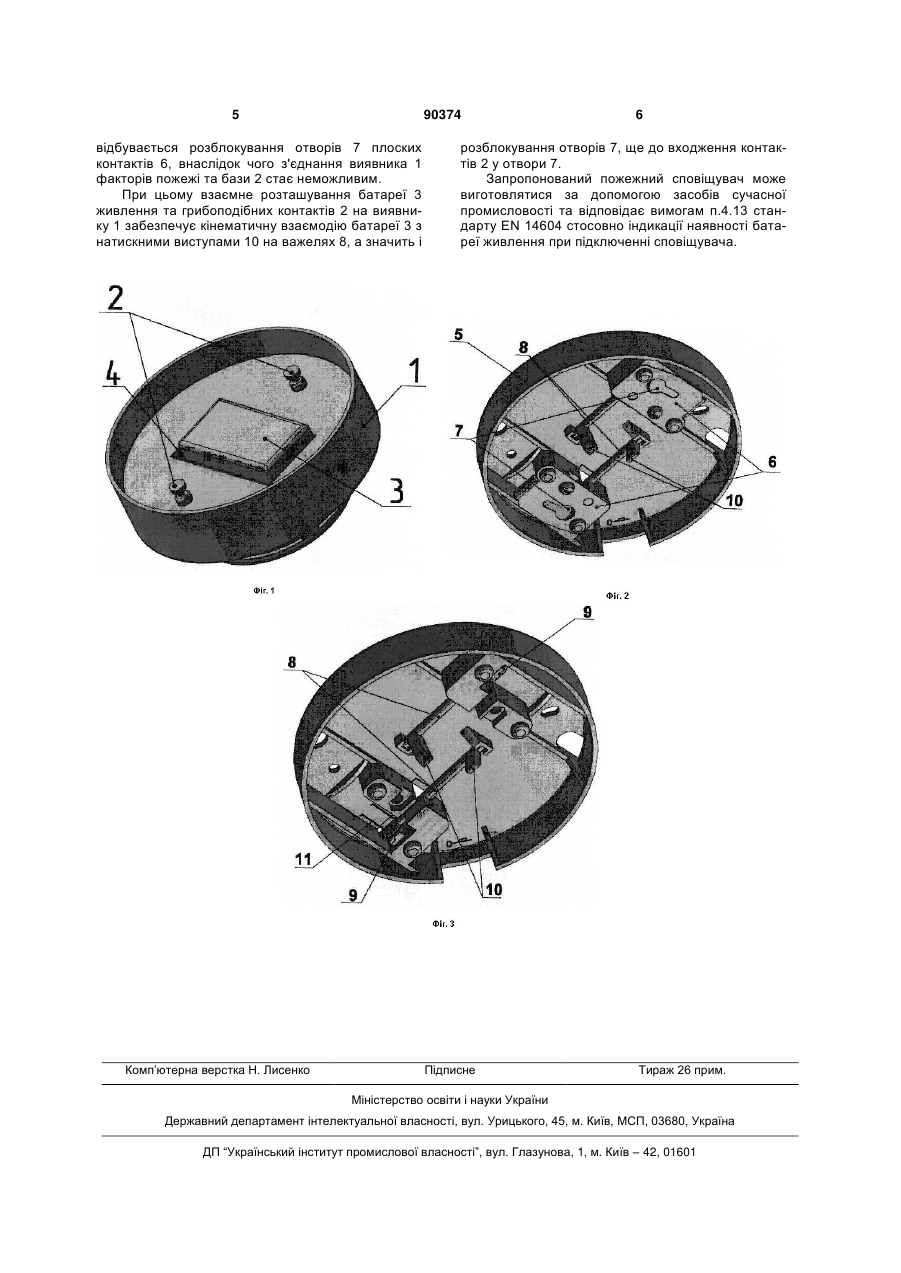

Автономний пожежний сповіщувач, що містить виявник факторів пожежі з вихідними грибоподібними контактами та знімною батареєю живлення, C2 1 3 для взаємного з'єднання сповіщувачів у групу двох грибоподібних контактів виявника факторів пожежі та двох плоских контактів на базі, такий сповіщувач містить ще дві пари відповідних контактів на базі та на виявнику факторів пожежі, але з'єднання виявника з його базою можливо як з батареєю живлення, так й без неї. Недоліком відомого сповіщувача є те, що у такому сповіщувачі не передбачена можливість контролю (індикації) наявності батареї живлення, що робить його невідповідним сучасним стандартам європейського рівня якості і створює суттєві незручності при його використанні. В основу винаходу поставлено задачу - забезпечити індикацію наявності (відсутності) батареї живлення у сповіщувачі шляхом створення умов, за яких виявник факторів пожежі із відсутньою батареєю неможливо встановити на його базу. Поставлена задача вирішується тим, що у автономному пожежному сповіщувачі, що містить виявник факторів пожежі з вихідними грибоподібними контактами та знімною батареєю живлення, яка встановлена у відсіку корпуса виявника факторів пожежі з боку вихідних грибоподібних контактів і базу, на якій та паралельно її площині розташовані плоскі контакти з отворами, які виконані із можливістю роз'ємного електромеханічного сполучення із вихідними грибоподібними контактами виявника факторів пожежі, згідно запропонованого рішення, база містить елементи блокування отворів плоских контактів при відсутності батареї живлення, кожен елемент блокування виконаний у вигляді важеля, який має блокуючий та натискний виступи, причому блокуючий виступ розташований під отвором на плоскому контакті бази та постачений пружинним елементом, виконаним із можливістю утримання блокуючого виступу у перпендикулярному положенні відносно площини бази, а натискний виступ розташований напроти відсіку для знімної батареї корпуса виявника факторів пожежі. Конструкція запропонованих елементів блокування контактів робить можливим відкривання отворів на контактах бази тільки у випадку, коли батарея живлення присутня у сповіщувачі. Це забезпечується за рахунок кінематичної взаємодії батареї живлення, що встановлена у відсіку на корпусі виявника факторів пожежі, з елементами блокування - важелями на базі, в результаті чого отвори на контактах бази розблоковуються ще до входження у взаємодію контактів виявника та бази. При цьому виконується вимога неможливості встановлення виявника факторів пожежі на його базу при відсутності батареї живлення. На Фіг.1 представлений виявник факторів пожежі до встановлення його на базу. На Фіг.2 представлена база автономного пожежного сповіщувача. На Фіг.3 представлена база автономного пожежного сповіщувача із знятими плоскими контактами. Автономний пожежний сповіщувач, що містить виявник 1 факторів пожежі з вихідними грибоподібними контактами 2 та знімною батареєю 3 живлення, яка встановлена у відсіку 4 корпуса виявни 90374 4 ка 1 факторів пожежі з боку вихідних грибоподібних контактів 2 і базу 5. База 5 містить плоскі контакти 6 з отворами 7, які виконані із можливістю роз'ємного електромеханічного сполучення із вихідними грибоподібними контактами 2 виявника 1 факторів пожежі. Плоскі контакти 6 розташовані паралельно площині бази 5. На Фіг.2 отвори 7 виконані у формі замкової шпари, але можливе інше виконання отворів (наприклад у формі, шахової пішки або відкритої з одної сторони щілини). При виконанні отворів 7 у вигляді замкової шпари, останні мають круглий отвір більшого радіусу та паз, закруглений на кінці по півколу меншого радіусу. База 5 містить елементи блокування отворів 7 плоских контактів 6 при відсутності батареї 3 живлення, кожен елемент блокування виконаний у вигляді важеля 8, який має блокуючий виступ 9 та натискний виступ 10. Блокуючий виступ 9 розташований під отвором 7 та постачений пружинним елементом 11, який виконаний з можливістю утримання виступу 9 у перпендикулярному положенні відносно площини бази, а натискний виступ 10 розташований напроти відсіку 4 для знімної батареї 3 корпуса виявника 1 факторів пожежі. Працює автономний пожежний сповіщувач при з'єднані його з базою у такий спосіб. З'єднування виявника 1 та бази 5 можливе тільки при наявності в сповіщувачі батареї 3 живлення, яка повинна знаходитись в призначеному для неї відсіку 4. У початковому стані (до з'єднання виявника 1 факторів пожежі та бази 5 ), отвори 7 на плоских контактах 6 знаходяться в заблокованому положенні. При цьому пружинні елементи 11 забезпечують постійне перпендикулярне положення блокуючих виступів 9 відносно площини бази 5, у якому блокуючи контакти 9 перекривають отвори 7, тобто вставити грибоподібні контакти 2 в отвори 7 неможливо. При з'єднуванні виявника 1 факторів пожежі та бази 5, батарея 3 живлення, натискаючи на виступи 10 на важелях 8, примушує ці важелі 8 обернутись навколо своєї осі. При обертанні важелів 8 одночасно з натискними виступами 10 повертаються блокуючі виступи 9, доти вони не стануть паралельно площині бази 5. Таким чином проводиться розблокування отворів 7 плоских контактів 6. Грибоподібні контакти 2 входять в отвори 7 плоских контактів 5 з боку більшого радіуса отвору 7 та переміщуються по пазу в бік меншого радіуса до упору і утворюючи надійне електромеханічне з'єднання виявника 1 факторів пожежі та бази 5. Всі рухи при цьому складають кінематичний ланцюг, взаємопов'язаний у часі. При роз'єднанні виявника 1 факторів пожежі та бази 2, грибоподібні контакти 2 виходять з отворів 7 плоских контактів 6 у зворотному порядку і блокуючі виступи 9 важелів 8 повертаються за допомогою пружинних елементів 11 в перпендикулярне положення, відносно площини бази, та знову блокують отвори 7 на плоских контактах 6. При відсутності батареї 3 живлення в призначеному для неї відсіку 4 виявника 1 факторів пожежі не відбувається кінематичний зв'язок, який забезпечує обертання важелів 8 і, відповідно, не 5 90374 відбувається розблокування отворів 7 плоских контактів 6, внаслідок чого з'єднання виявника 1 факторів пожежі та бази 2 стає неможливим. При цьому взаємне розташування батареї 3 живлення та грибоподібних контактів 2 на виявнику 1 забезпечує кінематичну взаємодію батареї 3 з натискними виступами 10 на важелях 8, а значить і Комп’ютерна верстка Н. Лиcенко 6 розблокування отворів 7, ще до входження контактів 2 у отвори 7. Запропонований пожежний сповіщувач може виготовлятися за допомогою засобів сучасної промисловості та відповідає вимогам п.4.13 стандарту EN 14604 стосовно індикації наявності батареї живлення при підключенні сповіщувача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
