Пожежний ручний сповіщувач

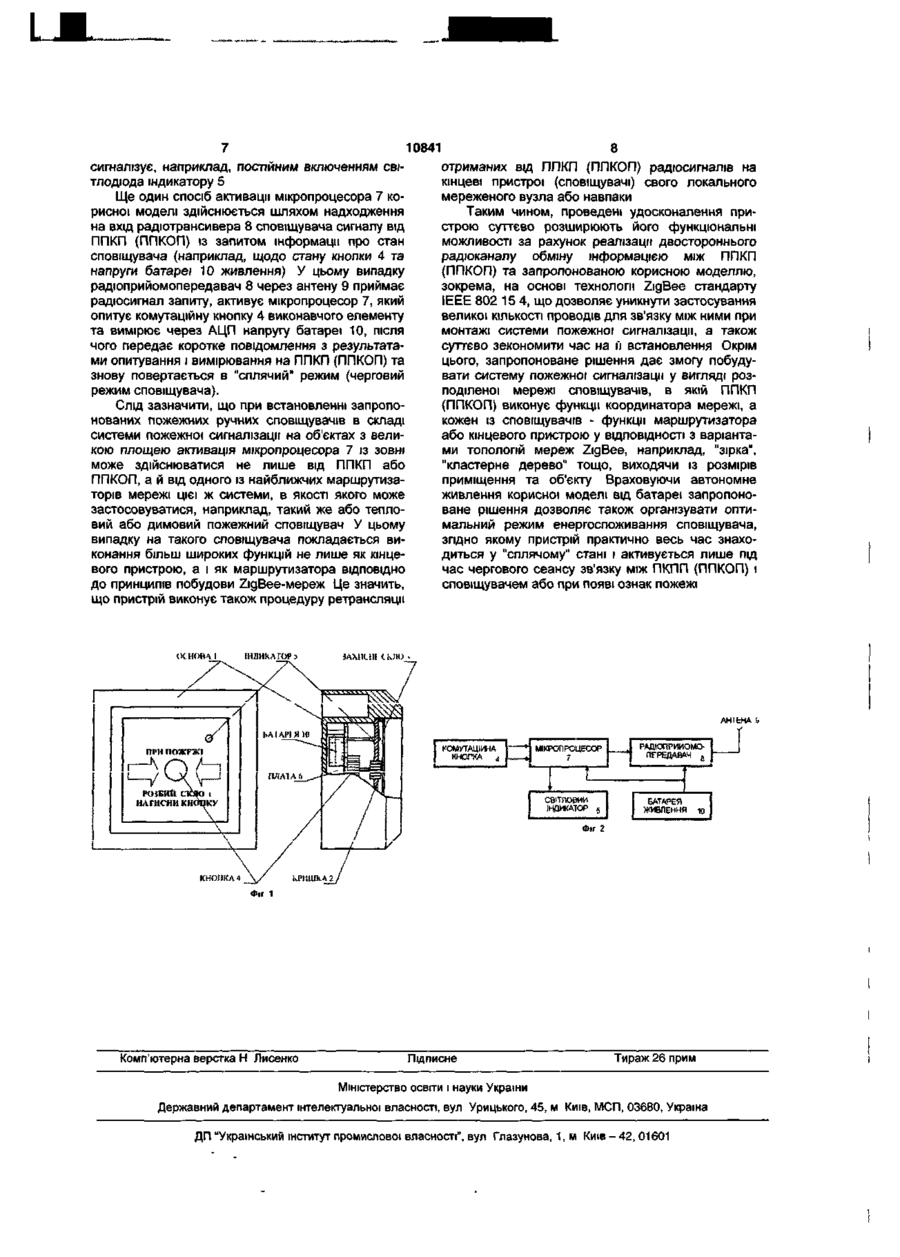

1. Пожежний ручний сповіщувач, що містить корпус, який включає основу із засобами кріплення до опори, кришку та закріплене на ній захисне скло, розміщений в корпусі під кришкою виконавчий елемент у вигляді комутаційної кнопки та світловий індикатор, який відрізняється тим, що в нього введені послідовно зв'язані батарея живлення, мікропроцесор, кодокерований радіоприйомопередавач (радіотрансивер) і антена, причому вихід батареї живлення підключений до другого входу кодокерованого радіоприйомопередавача, а виходи комутаційної кнопки зв'язані з другим та третім входом мікропроцесора, другий вихід якого підключений до входу світлового індикатору. 2. Пожежний ручний сповіщувач за п.1, який відрізняється тим, що один із виходів комутаційної кнопки підключений до загального полюсу батареї живлення. 3. Пожежний ручний сповіщувач за п.1 або п.2, який відрізняється тим, що батарея живлення є змінною. Корисна модель, що описується, відноситься до обладнання протипожежного призначення, а саме - до пожежних сповіщувачів, які встановлюються в зоні, що охороняється та подають через радіоканал сигнал тривоги у випадку виникнення осередку пожежі на технічні засоби охороннопожежної сигналізації. Запропонований пристрій є ручним сповіщувачем, спорядженим виконавчим елементом у вигляді комутаційної кнопки, за допомогою якої особа, що виявила пожежу, може дати повідомлення про пожежу на прилади приймально-контрольні пожежний (ППКП) або охоронно-пожежний (ППКОП). Даний сповіщувач відноситься до засобів багаторазового використання і може працювати в цілодобовому безперервному режимі, перебуваючи в одному із двох станів: у черговому режимі (нормальний режим) та в режимі "Тривога". Пристрій має також світловий індикатор, який змінює частоту підсвітлювання при спрацьовуванні сповіщувача і отриманні ним радіосигналу підтвердження від приладів ППКП або ППКОП про одержання ними повідомлення "Тривога". Відомі сповіщувачі пожежні ручні багаторазового використання типу SSDH500KAC виробництва фірми Honeywell (США), FT513 фірми Secuziton AG (Швейцарія), ХР95 фірми Apollo (Англія), DM1101-DM1154 фірми Cerberus AG (Швейцарія), 2333 фірми Telelarm (Швеція), які призначені для ручної подачі у разі пожежі сигналу тривоги в систему пожежної сигналізації. Видача сповіщувачами тривожного повідомлення про пожежу здійснюється шляхом руйнування захисного скла та натиснення на кнопку для переводу сповіщувача в режим "Тривога". В деяких конструкціях комутаційна кнопка утримується захисним склом в черговому режимі і при його розбитті контакти кнопки відловідним чином комутують підключений до сповіщувача шлейф сигналізації, внаслідок чого сповіщувач автоматичного переходить у режим "Тривога". Для полегшення руйнування скла на ньому робляться надпили. [Каталог "Продукція протипожежного призначення, яка сертифікована в Україні", вид. "Основа", Київ, 1998]. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є обраний як прототип сповіщувач пожежний ручний типу ИРП виробництва AT "Бучанський приладобудівний завод "ВЕДА" (смт. Буча Київської обл., Україна). Сповіщувач містить корпус, що включає основу із засобами кріплення до стіни та кришку, на якій закріплене захисне скло. В корпусі під кришкою розташований виконавчий елемент у вигляді комутаційної кнопки з контактами та червоний світловий індикатор. Сповіщувач спрацьовує, якщо захи J* 2 00 10841 сигналізує, наприклад, постійним включенням світлодюда індикатору 5 Ще один спосіб активації мікропроцесора 7 корисної моделі здійснюється шляхом надходження на вхід радютрансивера 8 сповіщувача сигналу від ППКП (ППКОП) із запитом інформації про стан сповіщувача (наприклад, щодо стану кнопки 4 та напруги батареї 10 живлення) У цьому випадку радюприиомопередавач 8 через антену 9 приймає радіосигнал запиту, активує мікропроцесор 7, який опитує комутаційну кнопку 4 виконавчого елементу та вимірює через АЦП напругу батареї 10, після чого передає коротке повідомлення з результатами опитування і вимірювання на ППКП (ППКОП) та знову повертається в "сплячий" режим (черговий режим сповіщувача). Слід зазначити, що при встановленні запропонованих пожежних ручних сповіщувачів в складі системи пожежної сигналізації на об'єктах з великою площею активація мікропроцесора 7 із зовні може здійснюватися не лише від ППКП або ППКОП, а й від одного із найближчих маршрутизаторів мережі цієї ж системи, в якості якого може застосовуватися, наприклад, такий же або тепловий або димовий пожежний сповіщувач У цьому випадку на такого сповіщувача покладається виконання більш широких функцій не лише як кінцевого пристрою, а і як маршрутизатора ВІДПОВІДНО до принципів побудови ZigBee-мереж Це значить, що пристрій виконує також процедуру ретрансляції ОСНОВНІ ШЛИКАTOPS 8 отриманих від ППКП (ППКОП) радіосигналів на кінцеві пристрої (сповіщувачі) свого локального мереженого вузла або навпаки Таким чином, проведені удосконалення пристрою суттєво розширюють його функціональні можливості за рахунок реалізації двостороннього радіоканалу обміну інформацією між ППКП (ППКОП) та запропонованою корисною моделлю, зокрема, на основі технології ZigBee стандарту IEEE 802 15 4, що дозволяє уникнути застосування великої КІЛЬКОСТІ проводів для зв'язку між ними при монтажі системи пожежної сигналізації, а також суттєво зекономити час на І"І встановлення Окрім цього, запропоноване рішення дає змогу побудувати систему пожежної сигналізації у вигляді розподіленої мережі сповіщувачів, в якій ППКП (ППКОП) виконує функції координатора мережі, а кожен із сповіщувачів - функції маршрутизатора або кінцевого пристрою у ВІДПОВІДНОСТІ З варіантами тополопй мереж ZigBee, наприклад, "зірка", "кластерне дерево" тощо, виходячи із розмірів приміщення та об'єкту Враховуючи автономне живлення корисної моделі від батареї запропоноване рішення дозволяє також організувати оптимальний режим енергоспоживання сповіщувача, згідно якому пристрій практично весь час знаходиться у "сплячому" стані і активується лише під час чергового сеансу зв'язку між ПКПП (ППКОП) і сповіщувачем або при появі ознак пожежі МХПСШ СКЛО 1 КОМУТАЦІЙНА І КНОГКА І МІКРОПРОЦЕСОР 7 РАДЮПРИИОМО лгрщддалч . L_ СВіТЯОВИИ ІНДИКАТОР 5 БАТАРЕЯ ЖИВЛЕННЯ 10 Фіг 2 КНОПКА 4 \ / КРИШКА. 2 , Фіг 1 Комп'ютерна верстка Н Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
