Пристрій для контролю радіовузла

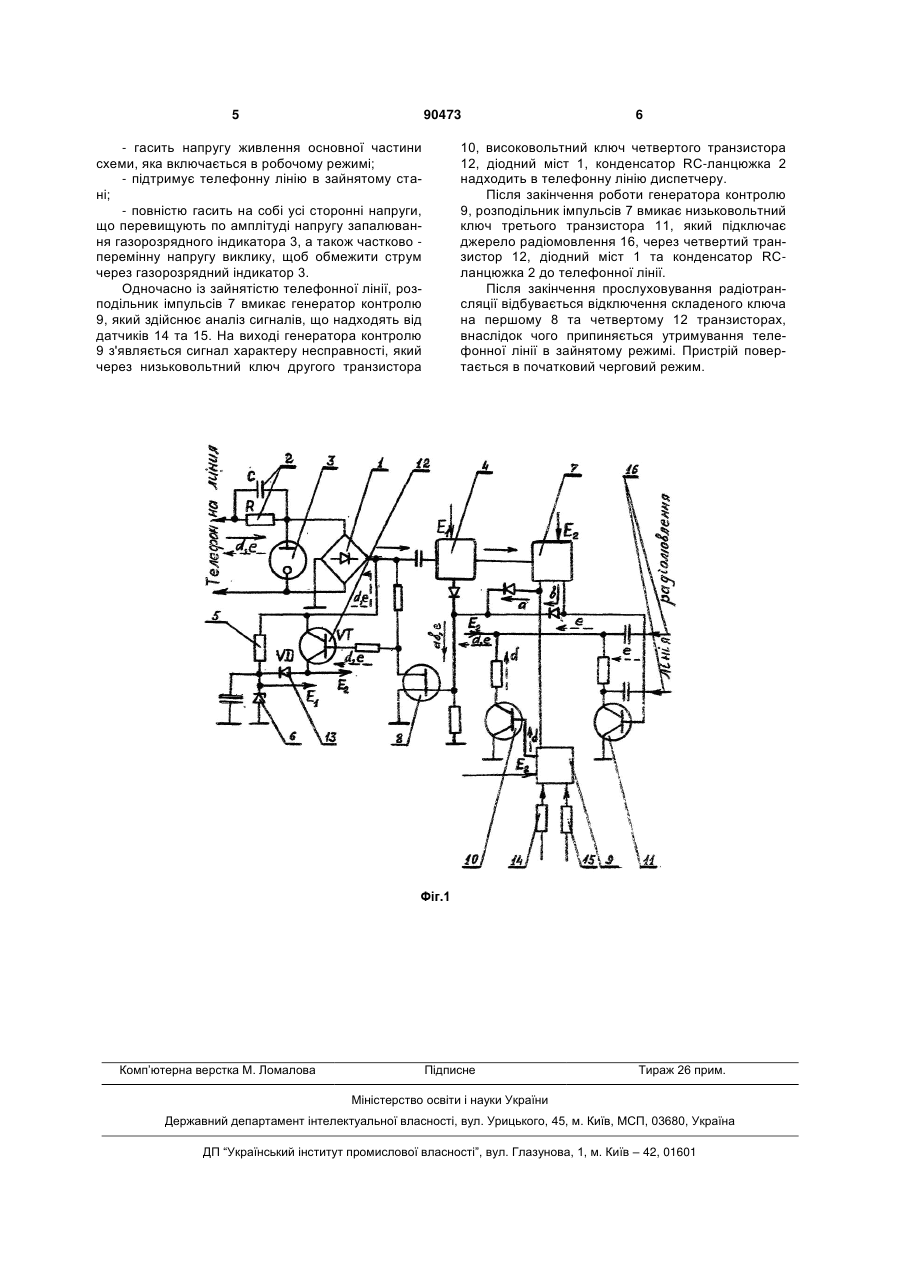

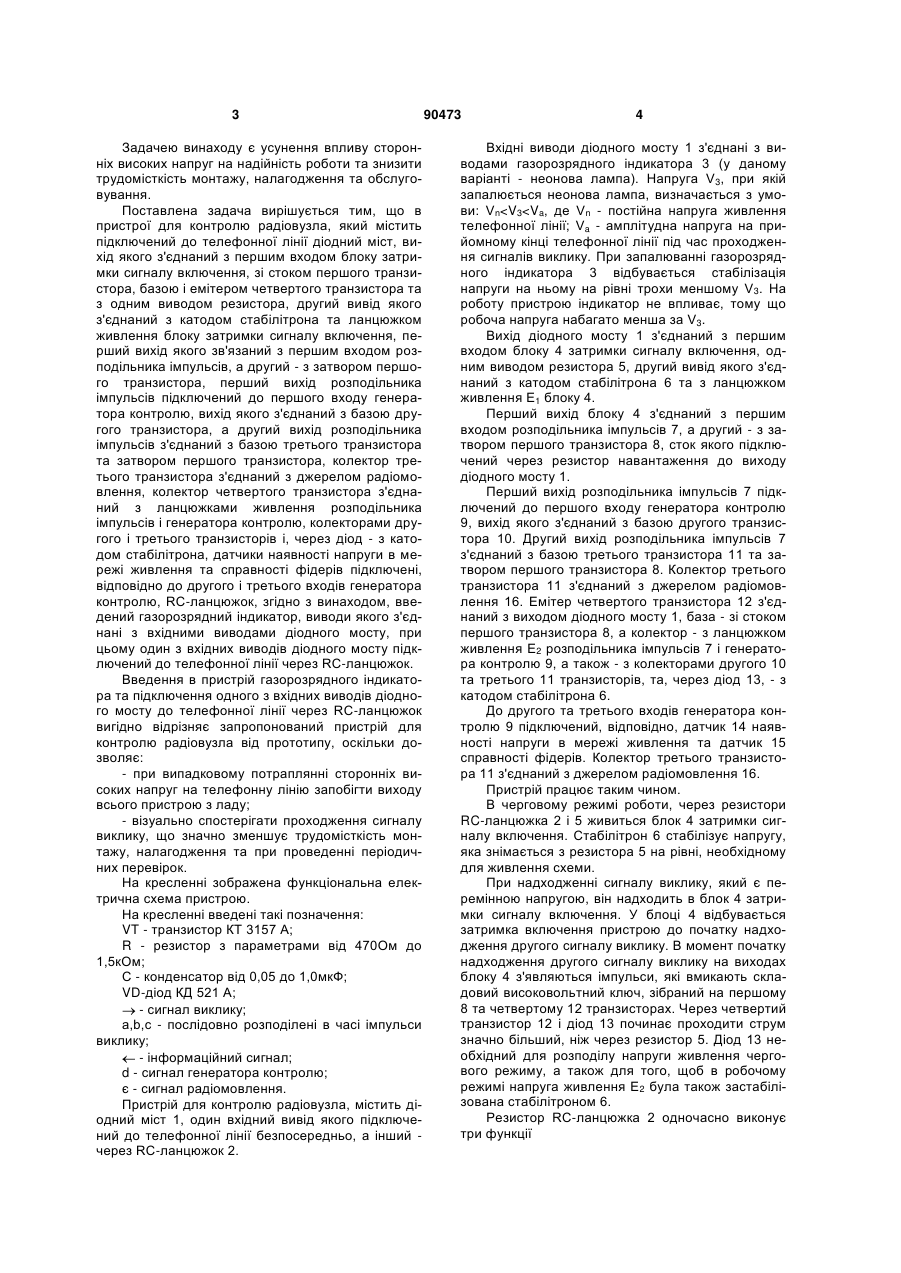

Пристрій для контролю радіовузла, який містить підключений до телефонної лінії діодний міст, вихід якого з'єднаний з першим входом блока затримки сигналу включення, зі стоком першого транзистора, базою і емітером четвертого транзистора та з одним виводом резистора, другий вивід якого з'єднаний з катодом стабілітрона та ланцюжком живлення блока затримки сигналу включення, C2 2 (19) 1 3 Задачею винаходу є усунення впливу сторонніх високих напруг на надійність роботи та знизити трудомісткість монтажу, налагодження та обслуговування. Поставлена задача вирішується тим, що в пристрої для контролю радіовузла, який містить підключений до телефонної лінії діодний міст, вихід якого з'єднаний з першим входом блоку затримки сигналу включення, зі стоком першого транзистора, базою і емітером четвертого транзистора та з одним виводом резистора, другий вивід якого з'єднаний з катодом стабілітрона та ланцюжком живлення блоку затримки сигналу включення, перший вихід якого зв'язаний з першим входом розподільника імпульсів, а другий - з затвором першого транзистора, перший вихід розподільника імпульсів підключений до першого входу генератора контролю, вихід якого з'єднаний з базою другого транзистора, а другий вихід розподільника імпульсів з'єднаний з базою третього транзистора та затвором першого транзистора, колектор третього транзистора з'єднаний з джерелом радіомовлення, колектор четвертого транзистора з'єднаний з ланцюжками живлення розподільника імпульсів і генератора контролю, колекторами другого і третього транзисторів і, через діод - з катодом стабілітрона, датчики наявності напруги в мережі живлення та справності фідерів підключені, відповідно до другого і третього входів генератора контролю, RC-ланцюжок, згідно з винаходом, введений газорозрядний індикатор, виводи якого з'єднані з вхідними виводами діодного мосту, при цьому один з вхідних виводів діодного мосту підключений до телефонної лінії через RC-ланцюжок. Введення в пристрій газорозрядного індикатора та підключення одного з вхідних виводів діодного мосту до телефонної лінії через RC-ланцюжок вигідно відрізняє запропонований пристрій для контролю радіовузла від прототипу, оскільки дозволяє: - при випадковому потраплянні сторонніх високих напруг на телефонну лінію запобігти виходу всього пристрою з ладу; - візуально спостерігати проходження сигналу виклику, що значно зменшує трудомісткість монтажу, налагодження та при проведенні періодичних перевірок. На кресленні зображена функціональна електрична схема пристрою. На кресленні введені такі позначення: VT - транзистор КТ 3157 А; R - резистор з параметрами від 470Ом до 1,5кОм; С - конденсатор від 0,05 до 1,0мкФ; VD-діод КД 521 А; - сигнал виклику; а,b,с - послідовно розподілені в часі імпульси виклику; - інформаційний сигнал; d - сигнал генератора контролю; є - сигнал радіомовлення. Пристрій для контролю радіовузла, містить діодний міст 1, один вхідний вивід якого підключений до телефонної лінії безпосередньо, а інший через RC-ланцюжок 2. 90473 4 Вхідні виводи діодного мосту 1 з'єднані з виводами газорозрядного індикатора 3 (у даному варіанті - неонова лампа). Напруга V3, при якій запалюється неонова лампа, визначається з умови: Vn
