Опорний пристрій тримача дошки для пристосування для завантажування і піднімання матеріалів

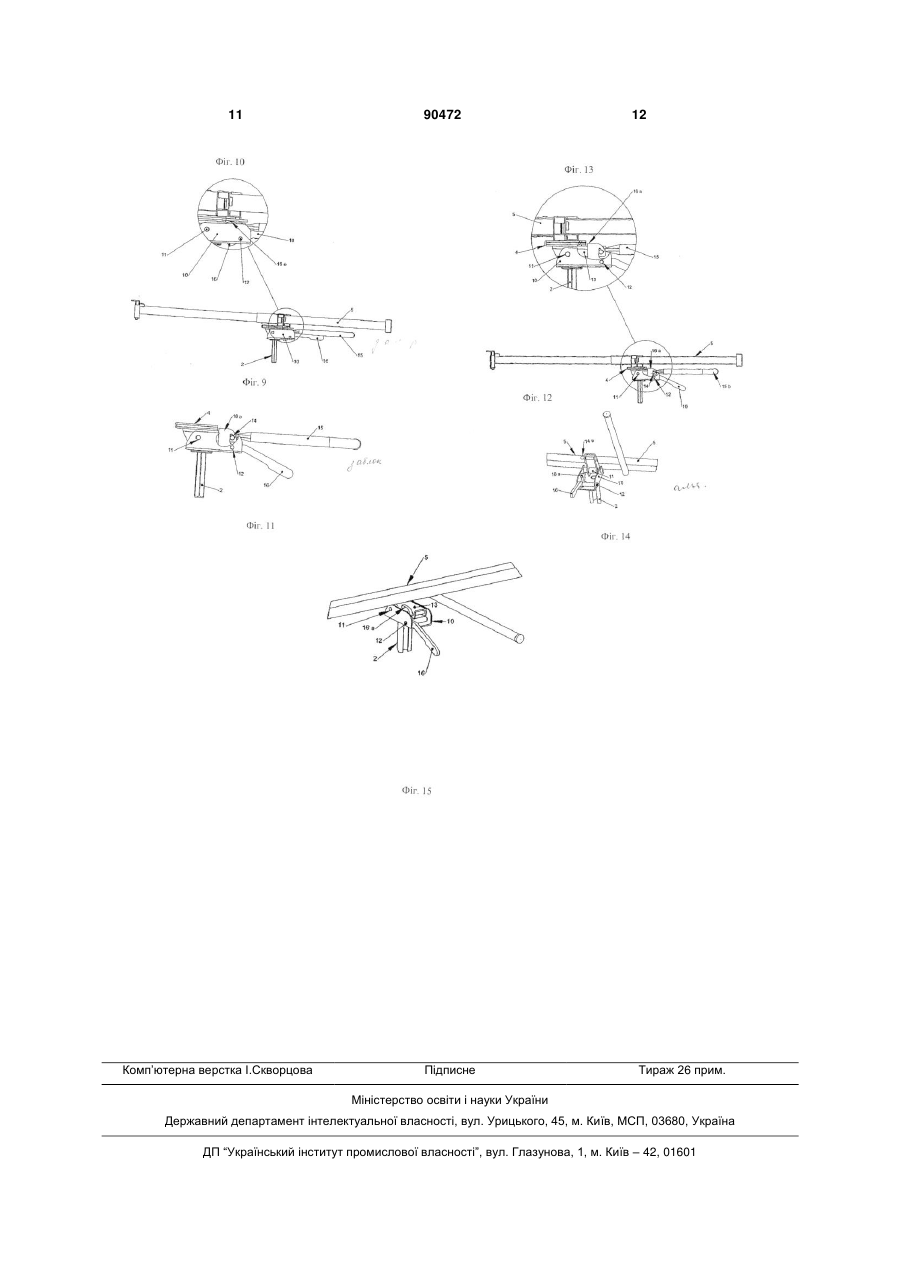

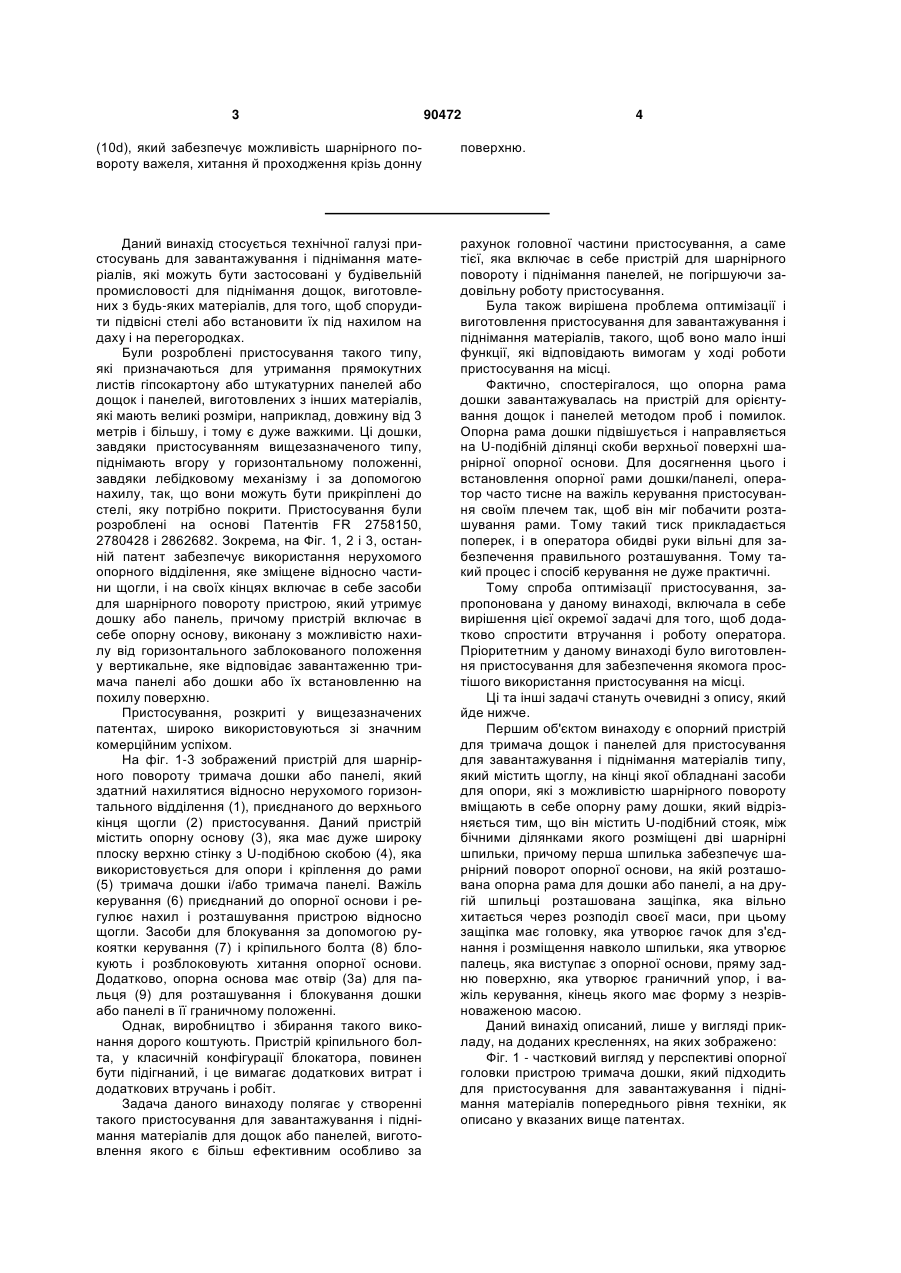

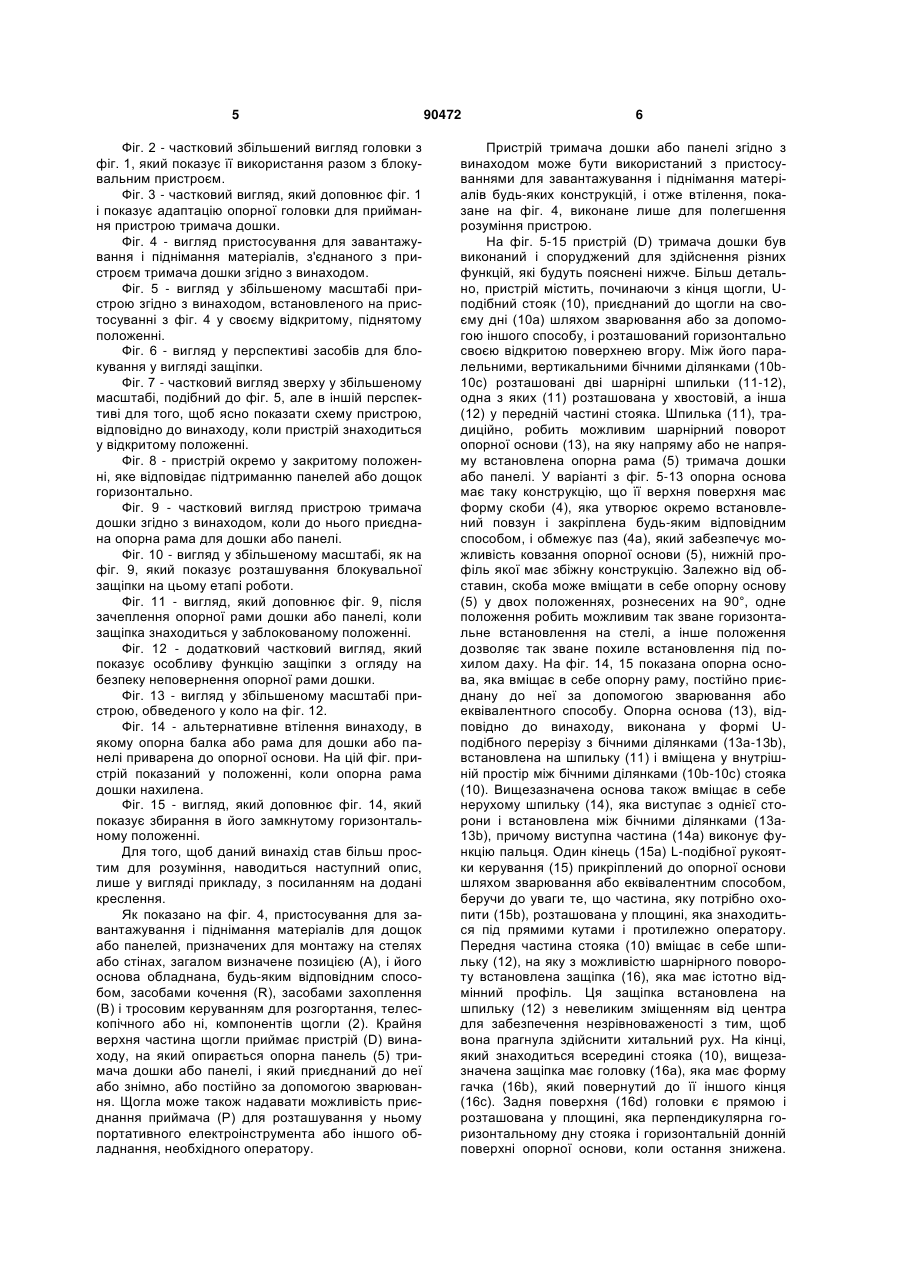

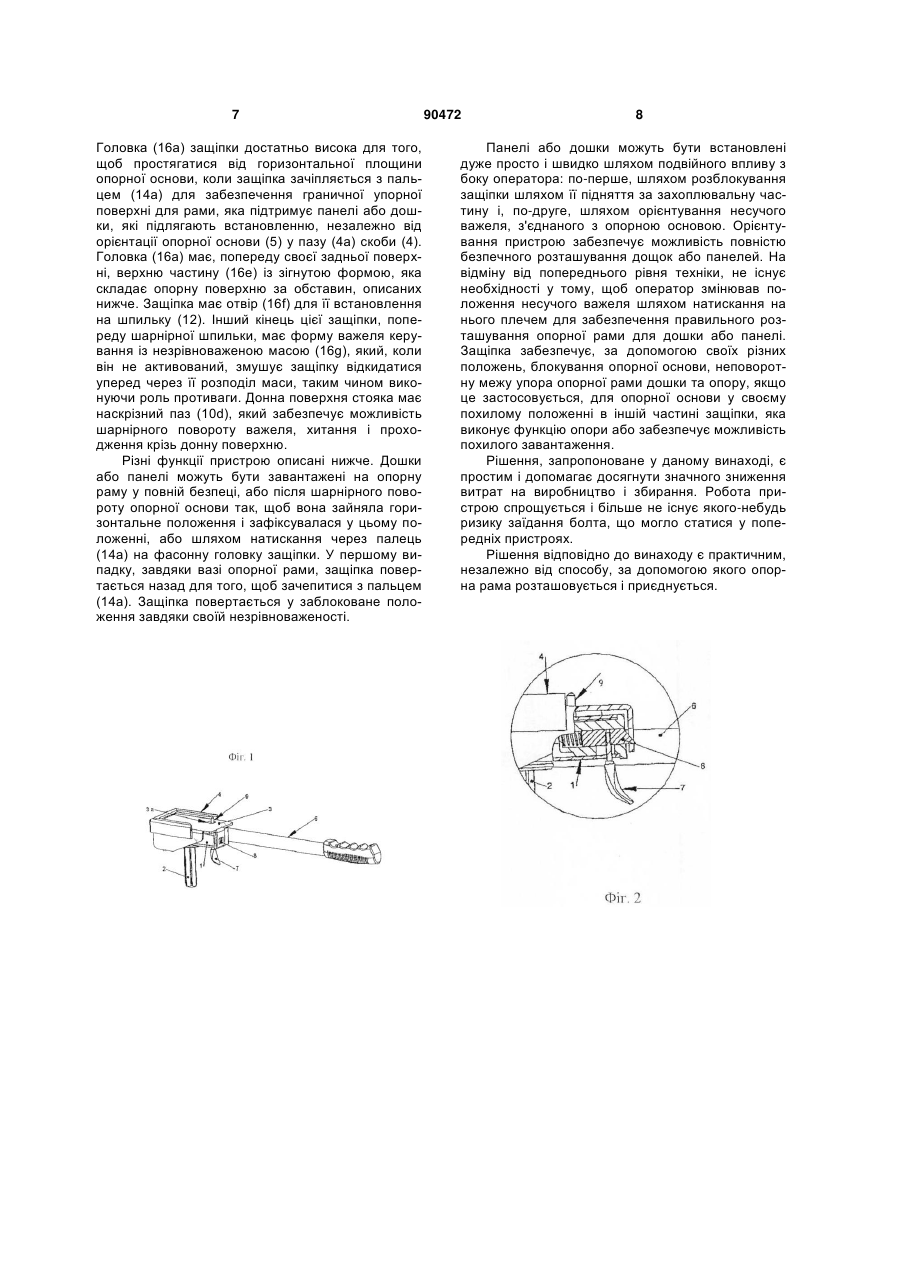

1. Опорний пристрій (D) тримача дошки для пристосування (А) для завантажування й піднімання матеріалів, який містить щоглу (2) і опорну раму (5) тримача дошки або панелі, причому пристрій (D) містить стояк (10) і опорну основу (13), шарнірно закріплену на стояку (10), при цьому стояк (10) призначений для встановлення на кінці щогли (2), а опорна рама (5) розташована на опорній основі (13) у своєму встановленому положенні, який відрізняється тим, що стояк (10) являє собою U-подібне відділення, між бічними ділянками якого розміщена перша шарнірна шпилька (11), яка забезпечує можливість шарнірного повороту опорної основи (13), і друга шпилька (12), на якій вільно встановлена хитка защіпка (16), яка хитається до заблокованого положення завдяки розподілу своєї маси, причому защіпка має головку (16а), яка утворює гачок (16b), призначений для сполучення і розміщення навколо третьої шпильки (14), яка утворює палець (14а), що виступає від опорної основи (13), пряму задню поверхню (16d), призначену для утворення граничного упора для опорної рами (5), коли защіпка розімкнута, і важіль керування, кінець якого має профіль змінного перерізу (16g). 2. Пристрій за п. 1, який відрізняється тим, що стояк (10) призначений для приєднання до щогли своїм дном (10а) і розташований горизонтально, а його відкрита поверхня повернута вгору у своєму 2 (19) 1 3 90472 4 (10d), який забезпечує можливість шарнірного повороту важеля, хитання й проходження крізь донну поверхню. Даний винахід стосується технічної галузі пристосувань для завантажування і піднімання матеріалів, які можуть бути застосовані у будівельній промисловості для піднімання дощок, виготовлених з будь-яких матеріалів, для того, щоб спорудити підвісні стелі або встановити їх під нахилом на даху і на перегородках. Були розроблені пристосування такого типу, які призначаються для утримання прямокутних листів гіпсокартону або штукатурних панелей або дощок і панелей, виготовлених з інших матеріалів, які мають великі розміри, наприклад, довжину від 3 метрів і більшу, і тому є дуже важкими. Ці дошки, завдяки пристосуванням вищезазначеного типу, піднімають вгору у горизонтальному положенні, завдяки лебідковому механізму і за допомогою нахилу, так, що вони можуть бути прикріплені до стелі, яку потрібно покрити. Пристосування були розроблені на основі Патентів FR 2758150, 2780428 і 2862682. Зокрема, на Фіг. 1, 2 і 3, останній патент забезпечує використання нерухомого опорного відділення, яке зміщене відносно частини щогли, і на своїх кінцях включає в себе засоби для шарнірного повороту пристрою, який утримує дошку або панель, причому пристрій включає в себе опорну основу, виконану з можливістю нахилу від горизонтального заблокованого положення у вертикальне, яке відповідає завантаженню тримача панелі або дошки або їх встановленню на похилу поверхню. Пристосування, розкриті у вищезазначених патентах, широко використовуються зі значним комерційним успіхом. На фіг. 1-3 зображений пристрій для шарнірного повороту тримача дошки або панелі, який здатний нахилятися відносно нерухомого горизонтального відділення (1), приєднаного до верхнього кінця щогли (2) пристосування. Даний пристрій містить опорну основу (3), яка має дуже широку плоску верхню стінку з U-подібною скобою (4), яка використовується для опори і кріплення до рами (5) тримача дошки і/або тримача панелі. Важіль керування (6) приєднаний до опорної основи і регулює нахил і розташування пристрою відносно щогли. Засоби для блокування за допомогою рукоятки керування (7) і кріпильного болта (8) блокують і розблоковують хитання опорної основи. Додатково, опорна основа має отвір (3а) для пальця (9) для розташування і блокування дошки або панелі в її граничному положенні. Однак, виробництво і збирання такого виконання дорого коштують. Пристрій кріпильного болта, у класичній конфігурації блокатора, повинен бути підігнаний, і це вимагає додаткових витрат і додаткових втручань і робіт. Задача даного винаходу полягає у створенні такого пристосування для завантажування і піднімання матеріалів для дощок або панелей, виготовлення якого є більш ефективним особливо за рахунок головної частини пристосування, а саме тієї, яка включає в себе пристрій для шарнірного повороту і піднімання панелей, не погіршуючи задовільну роботу пристосування. Була також вирішена проблема оптимізації і виготовлення пристосування для завантажування і піднімання матеріалів, такого, щоб воно мало інші функції, які відповідають вимогам у ході роботи пристосування на місці. Фактично, спостерігалося, що опорна рама дошки завантажувалась на пристрій для орієнтування дощок і панелей методом проб і помилок. Опорна рама дошки підвішується і направляється на U-подібній ділянці скоби верхньої поверхні шарнірної опорної основи. Для досягнення цього і встановлення опорної рами дошки/панелі, оператор часто тисне на важіль керування пристосування своїм плечем так, щоб він міг побачити розташування рами. Тому такий тиск прикладається поперек, і в оператора обидві руки вільні для забезпечення правильного розташування. Тому такий процес і спосіб керування не дуже практичні. Тому спроба оптимізації пристосування, запропонована у даному винаході, включала в себе вирішення цієї окремої задачі для того, щоб додатково спростити втручання і роботу оператора. Пріоритетним у даному винаході було виготовлення пристосування для забезпечення якомога простішого використання пристосування на місці. Ці та інші задачі стануть очевидні з опису, який йде нижче. Першим об'єктом винаходу є опорний пристрій для тримача дощок і панелей для пристосування для завантажування і піднімання матеріалів типу, який містить щоглу, на кінці якої обладнані засоби для опори, які з можливістю шарнірного повороту вміщають в себе опорну раму дошки, який відрізняється тим, що він містить U-подібний стояк, між бічними ділянками якого розміщені дві шарнірні шпильки, причому перша шпилька забезпечує шарнірний поворот опорної основи, на якій розташована опорна рама для дошки або панелі, а на другій шпильці розташована защіпка, яка вільно хитається через розподіл своєї маси, при цьому защіпка має головку, яка утворює гачок для з'єднання і розміщення навколо шпильки, яка утворює палець, яка виступає з опорної основи, пряму задню поверхню, яка утворює граничний упор, і важіль керування, кінець якого має форму з незрівноваженою масою. Даний винахід описаний, лише у вигляді прикладу, на доданих кресленнях, на яких зображено: Фіг. 1 - частковий вигляд у перспективі опорної головки пристрою тримача дошки, який підходить для пристосування для завантажування і піднімання матеріалів попереднього рівня техніки, як описано у вказаних вище патентах. 5 Фіг. 2 - частковий збільшений вигляд головки з фіг. 1, який показує її використання разом з блокувальним пристроєм. Фіг. 3 - частковий вигляд, який доповнює фіг. 1 і показує адаптацію опорної головки для приймання пристрою тримача дошки. Фіг. 4 - вигляд пристосування для завантажування і піднімання матеріалів, з'єднаного з пристроєм тримача дошки згідно з винаходом. Фіг. 5 - вигляд у збільшеному масштабі пристрою згідно з винаходом, встановленого на пристосуванні з фіг. 4 у своєму відкритому, піднятому положенні. Фіг. 6 - вигляд у перспективі засобів для блокування у вигляді защіпки. Фіг. 7 - частковий вигляд зверху у збільшеному масштабі, подібний до фіг. 5, але в іншій перспективі для того, щоб ясно показати схему пристрою, відповідно до винаходу, коли пристрій знаходиться у відкритому положенні. Фіг. 8 - пристрій окремо у закритому положенні, яке відповідає підтриманню панелей або дощок горизонтально. Фіг. 9 - частковий вигляд пристрою тримача дошки згідно з винаходом, коли до нього приєднана опорна рама для дошки або панелі. Фіг. 10 - вигляд у збільшеному масштабі, як на фіг. 9, який показує розташування блокувальної защіпки на цьому етапі роботи. Фіг. 11 - вигляд, який доповнює фіг. 9, після зачеплення опорної рами дошки або панелі, коли защіпка знаходиться у заблокованому положенні. Фіг. 12 - додатковий частковий вигляд, який показує особливу функцію защіпки з огляду на безпеку неповернення опорної рами дошки. Фіг. 13 - вигляд у збільшеному масштабі пристрою, обведеного у коло на фіг. 12. Фіг. 14 - альтернативне втілення винаходу, в якому опорна балка або рама для дошки або панелі приварена до опорної основи. На цій фіг. пристрій показаний у положенні, коли опорна рама дошки нахилена. Фіг. 15 - вигляд, який доповнює фіг. 14, який показує збирання в його замкнутому горизонтальному положенні. Для того, щоб даний винахід став більш простим для розуміння, наводиться наступний опис, лише у вигляді прикладу, з посиланням на додані креслення. Як показано на фіг. 4, пристосування для завантажування і піднімання матеріалів для дощок або панелей, призначених для монтажу на стелях або стінах, загалом визначене позицією (А), і його основа обладнана, будь-яким відповідним способом, засобами кочення (R), засобами захоплення (В) і тросовим керуванням для розгортання, телескопічного або ні, компонентів щогли (2). Крайня верхня частина щогли приймає пристрій (D) винаходу,на який опирається опорна панель (5) тримача дошки або панелі, і який приєднаний до неї або знімно, або постійно за допомогою зварювання. Щогла може також надавати можливість приєднання приймача (Р) для розташування у ньому портативного електроінструмента або іншого обладнання, необхідного оператору. 90472 6 Пристрій тримача дошки або панелі згідно з винаходом може бути використаний з пристосуваннями для завантажування і піднімання матеріалів будь-яких конструкцій, і отже втілення, показане на фіг. 4, виконане лише для полегшення розуміння пристрою. На фіг. 5-15 пристрій (D) тримача дошки був виконаний і споруджений для здійснення різних функцій, які будуть пояснені нижче. Більш детально, пристрій містить, починаючи з кінця щогли, Uподібний стояк (10), приєднаний до щогли на своєму дні (10а) шляхом зварювання або за допомогою іншого способу, і розташований горизонтально своєю відкритою поверхнею вгору. Між його паралельними, вертикальними бічними ділянками (10b10с) розташовані дві шарнірні шпильки (11-12), одна з яких (11) розташована у хвостовій, а інша (12) у передній частині стояка. Шпилька (11), традиційно, робить можливим шарнірний поворот опорної основи (13), на яку напряму або не напряму встановлена опорна рама (5) тримача дошки або панелі. У варіанті з фіг. 5-13 опорна основа має таку конструкцію, що її верхня поверхня має форму скоби (4), яка утворює окремо встановлений повзун і закріплена будь-яким відповідним способом, і обмежує паз (4а), який забезпечує можливість ковзання опорної основи (5), нижній профіль якої має збіжну конструкцію. Залежно від обставин, скоба може вміщати в себе опорну основу (5) у двох положеннях, рознесених на 90°, одне положення робить можливим так зване горизонтальне встановлення на стелі, а інше положення дозволяє так зване похиле встановлення під похилом даху. На фіг. 14, 15 показана опорна основа, яка вміщає в себе опорну раму, постійно приєднану до неї за допомогою зварювання або еквівалентного способу. Опорна основа (13), відповідно до винаходу, виконана у формі Uподібного перерізу з бічними ділянками (13а-13b), встановлена на шпильку (11) і вміщена у внутрішній простір між бічними ділянками (10b-10с) стояка (10). Вищезазначена основа також вміщає в себе нерухому шпильку (14), яка виступає з однієї сторони і встановлена між бічними ділянками (13а13b), причому виступна частина (14а) виконує функцію пальця. Один кінець (15а) L-подібної рукоятки керування (15) прикріплений до опорної основи шляхом зварювання або еквівалентним способом, беручи до уваги те, що частина, яку потрібно охопити (15b), розташована у площині, яка знаходиться під прямими кутами і протилежно оператору. Передня частина стояка (10) вміщає в себе шпильку (12), на яку з можливістю шарнірного повороту встановлена защіпка (16), яка має істотно відмінний профіль. Ця защіпка встановлена на шпильку (12) з невеликим зміщенням від центра для забезпечення незрівноваженості з тим, щоб вона прагнула здійснити хитальний рух. На кінці, який знаходиться всередині стояка (10), вищезазначена защіпка має головку (16а), яка має форму гачка (16b), який повернутий до її іншого кінця (16с). Задня поверхня (16d) головки є прямою і розташована у площині, яка перпендикулярна горизонтальному дну стояка і горизонтальній донній поверхні опорної основи, коли остання знижена. 7 Головка (16а) защіпки достатньо висока для того, щоб простягатися від горизонтальної площини опорної основи, коли защіпка зачіпляється з пальцем (14а) для забезпечення граничної упорної поверхні для рами, яка підтримує панелі або дошки, які підлягають встановленню, незалежно від орієнтації опорної основи (5) у пазу (4а) скоби (4). Головка (16а) має, попереду своєї задньої поверхні, верхню частину (16е) із зігнутою формою, яка складає опорну поверхню за обставин, описаних нижче. Защіпка має отвір (16f) для її встановлення на шпильку (12). Інший кінець цієї защіпки, попереду шарнірної шпильки, має форму важеля керування із незрівноваженою масою (16g), який, коли він не активований, змушує защіпку відкидатися уперед через її розподіл маси, таким чином виконуючи роль противаги. Донна поверхня стояка має наскрізний паз (10d), який забезпечує можливість шарнірного повороту важеля, хитання і проходження крізь донну поверхню. Різні функції пристрою описані нижче. Дошки або панелі можуть бути завантажені на опорну раму у повній безпеці, або після шарнірного повороту опорної основи так, щоб вона зайняла горизонтальне положення і зафіксувалася у цьому положенні, або шляхом натискання через палець (14а) на фасонну головку защіпки. У першому випадку, завдяки вазі опорної рами, защіпка повертається назад для того, щоб зачепитися з пальцем (14а). Защіпка повертається у заблоковане положення завдяки своїй незрівноваженості. 90472 8 Панелі або дошки можуть бути встановлені дуже просто і швидко шляхом подвійного впливу з боку оператора: по-перше, шляхом розблокування защіпки шляхом її підняття за захоплювальну частину і, по-друге, шляхом орієнтування несучого важеля, з'єднаного з опорною основою. Орієнтування пристрою забезпечує можливість повністю безпечного розташування дощок або панелей. На відміну від попереднього рівня техніки, не існує необхідності у тому, щоб оператор змінював положення несучого важеля шляхом натискання на нього плечем для забезпечення правильного розташування опорної рами для дошки або панелі. Защіпка забезпечує, за допомогою своїх різних положень, блокування опорної основи, неповоротну межу упора опорної рами дошки та опору, якщо це застосовується, для опорної основи у своєму похилому положенні в іншій частині защіпки, яка виконує функцію опори або забезпечує можливість похилого завантаження. Рішення, запропоноване у даному винаході, є простим і допомагає досягнути значного зниження витрат на виробництво і збирання. Робота пристрою спрощується і більше не існує якого-небудь ризику заїдання болта, що могло статися у попередніх пристроях. Рішення відповідно до винаходу є практичним, незалежно від способу, за допомогою якого опорна рама розташовується і приєднується. 9 90472 10 11 Комп’ютерна верстка І.Скворцова 90472 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
