Вітроенергетична установка

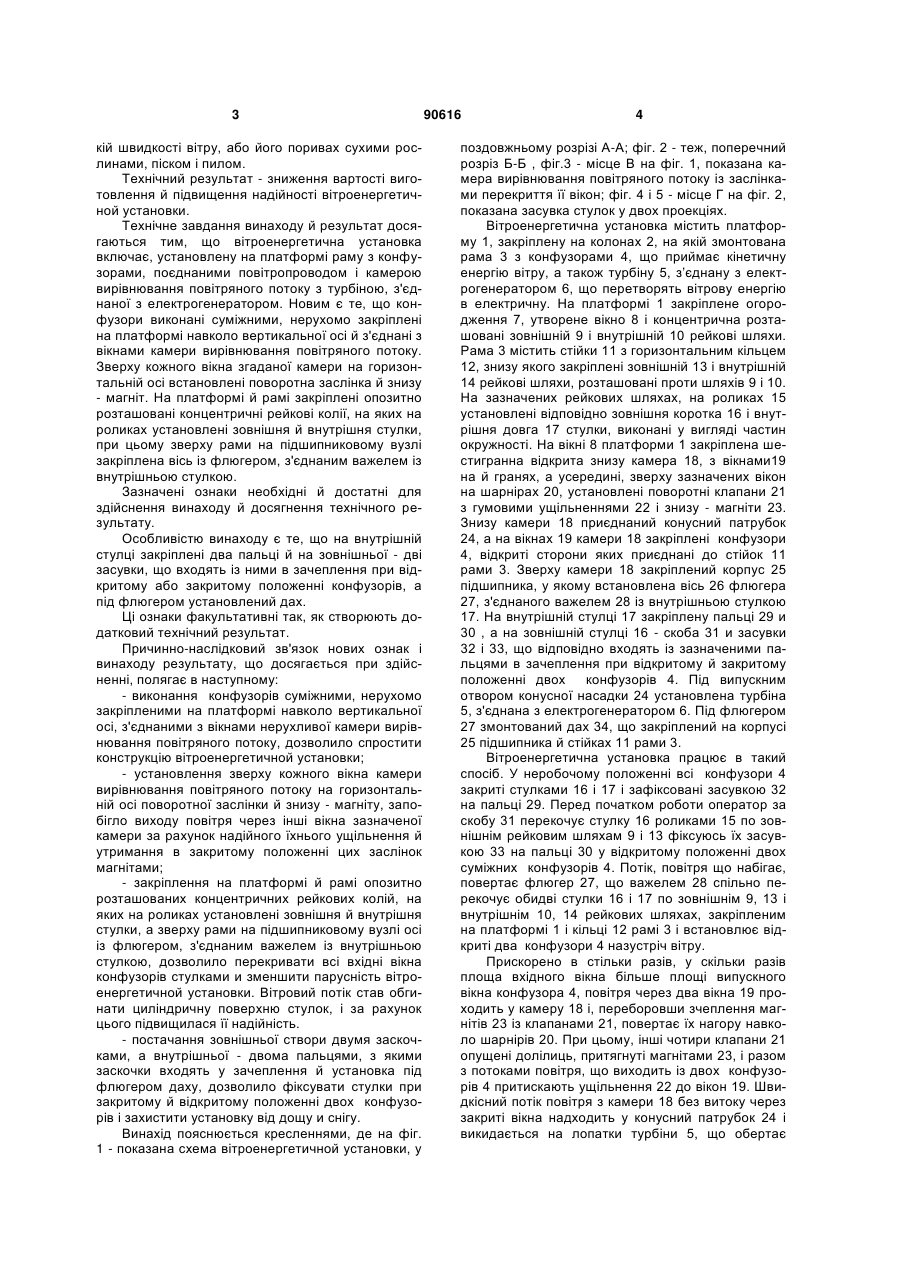

1. Вітроенергетична установка, що містить встановлену на платформі раму з конфузорами, поєднаними повітропроводом і камерою вирівню C2 1 3 кій швидкості вітру, або його поривах сухими рослинами, піском і пилом. Технічний результат - зниження вартості виготовлення й підвищення надійності вітроенергетичной установки. Технічне завдання винаходу й результат досягаються тим, що вітроенергетична установка включає, установлену на платформі раму з конфузорами, поєднаними повітропроводом і камерою вирівнювання повітряного потоку з турбіною, з'єднаної з електрогенератором. Новим є те, що конфузори виконані суміжними, нерухомо закріплені на платформі навколо вертикальної осі й з'єднані з вікнами камери вирівнювання повітряного потоку. Зверху кожного вікна згаданої камери на горизонтальній осі встановлені поворотна заслінка й знизу - магніт. На платформі й рамі закріплені опозитно розташовані концентричні рейкові колії, на яких на роликах установлені зовнішня й внутрішня стулки, при цьому зверху рами на підшипниковому вузлі закріплена вісь із флюгером, з'єднаним важелем із внутрішньою стулкою. Зазначені ознаки необхідні й достатні для здійснення винаходу й досягнення технічного результату. Особливістю винаходу є те, що на внутрішній стулці закріплені два пальці й на зовнішньої - дві засувки, що входять із ними в зачеплення при відкритому або закритому положенні конфузорів, а під флюгером установлений дах. Ці ознаки факультативні так, як створюють додатковий технічний результат. Причинно-наслідковий зв'язок нових ознак і винаходу результату, що досягається при здійсненні, полягає в наступному: - виконання конфузорів суміжними, нерухомо закріпленими на платформі навколо вертикальної осі, з'єднаними з вікнами нерухливої камери вирівнювання повітряного потоку, дозволило спростити конструкцію вітроенергетичной установки; - установлення зверху кожного вікна камери вирівнювання повітряного потоку на горизонтальній осі поворотної заслінки й знизу - магніту, запобігло виходу повітря через інші вікна зазначеної камери за рахунок надійного їхнього ущільнення й утримання в закритому положенні цих заслінок магнітами; - закріплення на платформі й рамі опозитно розташованих концентричних рейкових колій, на яких на роликах установлені зовнішня й внутрішня стулки, а зверху рами на підшипниковому вузлі осі із флюгером, з'єднаним важелем із внутрішньою стулкою, дозволило перекривати всі вхідні вікна конфузорів стулками и зменшити парусність вітроенергетичной установки. Вітровий потік став обгинати циліндричну поверхню стулок, і за рахунок цього підвищилася її надійність. - постачання зовнішньої створи двумя заскочками, а внутрішньої - двома пальцями, з якими заскочки входять у зачеплення й установка під флюгером даху, дозволило фіксувати стулки при закритому й відкритому положенні двох конфузорів і захистити установку від дощу и снігу. Винахід пояснюється кресленнями, де на фіг. 1 - показана схема вітроенергетичной установки, у 90616 4 поздовжньому розрізі А-А; фіг. 2 - теж, поперечний розріз Б-Б , фіг.3 - місце В на фіг. 1, показана камера вирівнювання повітряного потоку із заслінками перекриття її вікон; фіг. 4 і 5 - місце Г на фіг. 2, показана засувка стулок у двох проекціях. Вітроенергетична установка містить платформу 1, закріплену на колонах 2, на якій змонтована рама 3 з конфузорами 4, що приймає кінетичну енергію вітру, а також турбіну 5, з’єднану з електрогенератором 6, що перетворять вітрову енергію в електричну. На платформі 1 закріплене огородження 7, утворене вікно 8 і концентрична розташовані зовнішній 9 і внутрішній 10 рейкові шляхи. Рама 3 містить стійки 11 з горизонтальним кільцем 12, знизу якого закріплені зовнішній 13 і внутрішній 14 рейкові шляхи, розташовані проти шляхів 9 і 10. На зазначених рейкових шляхах, на роликах 15 установлені відповідно зовнішня коротка 16 і внутрішня довга 17 стулки, виконані у вигляді частин окружності. На вікні 8 платформи 1 закріплена шестигранна відкрита знизу камера 18, з вікнами19 на й гранях, а усередині, зверху зазначених вікон на шарнірах 20, установлені поворотні клапани 21 з гумовими ущільненнями 22 і знизу - магніти 23. Знизу камери 18 приєднаний конусний патрубок 24, а на вікнах 19 камери 18 закріплені конфузори 4, відкриті сторони яких приєднані до стійок 11 рами 3. Зверху камери 18 закріплений корпус 25 підшипника, у якому встановлена вісь 26 флюгера 27, з'єднаного важелем 28 із внутрішньою стулкою 17. На внутрішній стулці 17 закріплену пальці 29 и 30 , а на зовнішній стулці 16 - скоба 31 и засувки 32 і 33, що відповідно входять із зазначеними пальцями в зачеплення при відкритому й закритому положенні двох конфузорів 4. Під випускним отвором конусної насадки 24 установлена турбіна 5, з'єднана з електрогенератором 6. Під флюгером 27 змонтований дах 34, що закріплений на корпусі 25 підшипника й стійках 11 рами 3. Вітроенергетична установка працює в такий спосіб. У неробочому положенні всі конфузори 4 закриті стулками 16 і 17 і зафіксовані засувкою 32 на пальці 29. Перед початком роботи оператор за скобу 31 перекочує стулку 16 роликами 15 по зовнішнім рейковим шляхам 9 і 13 фіксуюсь їх засувкою 33 на пальці 30 у відкритому положенні двох суміжних конфузорів 4. Потік, повітря що набігає, повертає флюгер 27, що важелем 28 спільно перекочує обидві стулки 16 і 17 по зовнішнім 9, 13 і внутрішнім 10, 14 рейкових шляхах, закріпленим на платформі 1 і кільці 12 рамі 3 і встановлює відкриті два конфузори 4 назустріч вітру. Прискорено в стільки разів, у скільки разів площа вхідного вікна більше площі випускного вікна конфузора 4, повітря через два вікна 19 проходить у камеру 18 і, переборовши зчеплення магнітів 23 із клапанами 21, повертає їх нагору навколо шарнірів 20. При цьому, інші чотири клапани 21 опущені долілиць, притягнуті магнітами 23, і разом з потоками повітря, що виходить із двох конфузорів 4 притискають ущільнення 22 до вікон 19. Швидкісний потік повітря з камери 18 без витоку через закриті вікна надходить у конусний патрубок 24 і викидається на лопатки турбіни 5, що обертає 5 90616 електрогенератор 6, перетворює енергію вітру в електричну. При посиленні вітру вище гранично припустимої швидкості (понад 35 м/сек), оператор знімає засувку 33 з пальця 30 і за скобу 31 переміщає зовнішню стулку 17 роликами 15 по зовнішнім рейкових шляхах 9 і 14, зачіпає засувку 32 на пальці 29 і фіксує положення зазначених стулок у закритому положенні всіх конфузорів 4. Потоки повітря обходять циліндричну поверхню стулок 16 і 17, зменшують вплив вітру на установку й запобігають можливість аварійної ситуації. Дах 34, закріплений Комп’ютерна верстка І.Скворцова 6 на стійках 11 і корпусі 25 підшипника осі 26 флюгера 27 захищає установку від дощу й снігу. Огородження 7 охороняє оператора від падіння при інспекційних оглядах установки. Застосування винаходу дозволяє суттєво спростити конструкцію й зменшити металоємність вітроенергетичной установки за рахунок усунення обертання важкої рами й обертання розрізаного повітропроводу в манжеті щодо його частини, нерухомо закріпленої на турбіні і завищує довговічність експлуатації установки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
