Берегозахисна дренуюча споруда

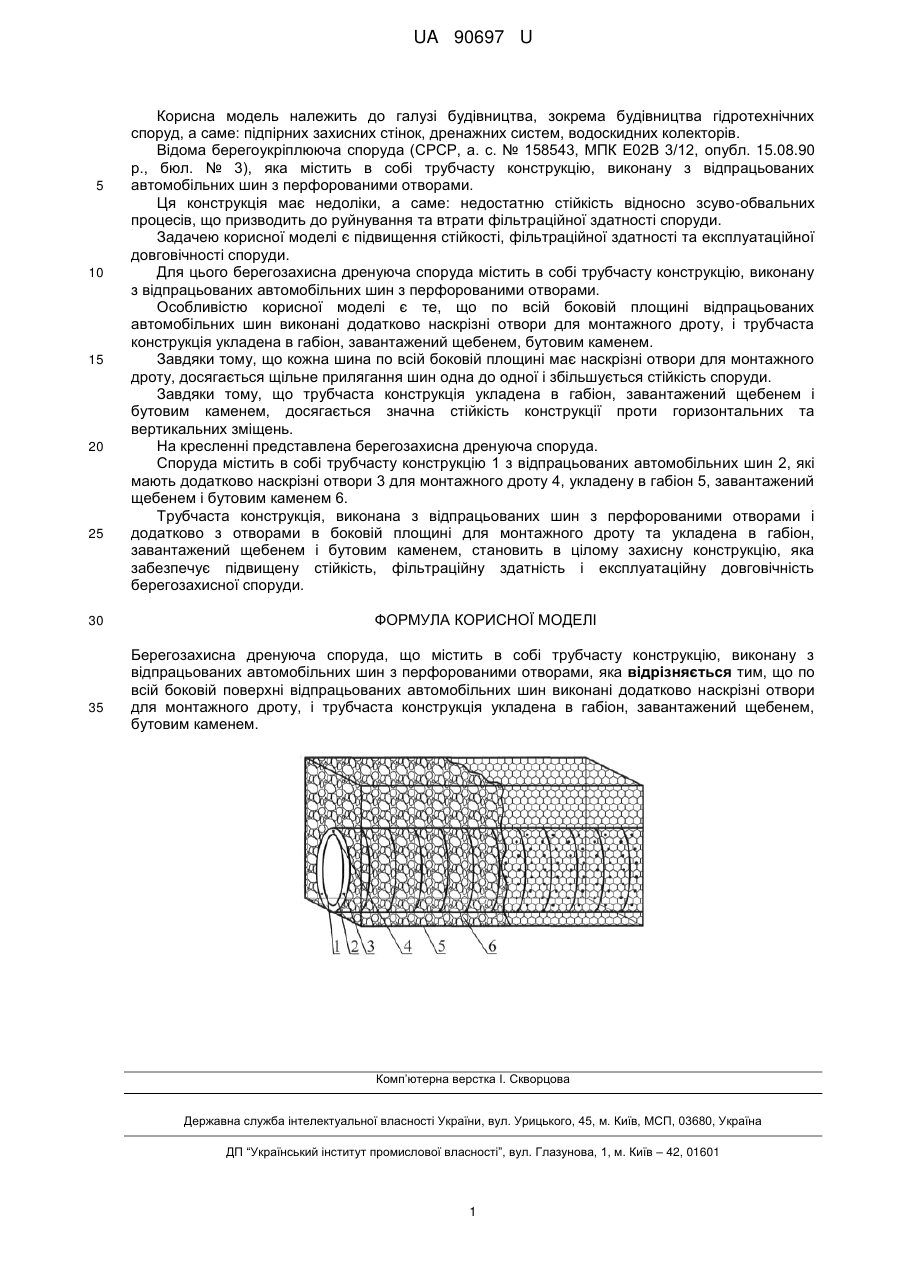

Реферат: Берегозахисна дренуюча споруда містить в собі трубчасту конструкцію, виконану з відпрацьованих автомобільних шин з перфорованими отворами. При цьому по всій боковій поверхні відпрацьованих автомобільних шин виконані додатково наскрізні отвори для монтажного дроту, і трубчаста конструкція укладена в габіон, завантажений щебенем, бутовим каменем. UA 90697 U (12) UA 90697 U UA 90697 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема будівництва гідротехнічних споруд, а саме: підпірних захисних стінок, дренажних систем, водоскидних колекторів. Відома берегоукріплююча споруда (СРСР, а. с. № 158543, МПК Е02В 3/12, опубл. 15.08.90 р., бюл. № 3), яка містить в собі трубчасту конструкцію, виконану з відпрацьованих автомобільних шин з перфорованими отворами. Ця конструкція має недоліки, а саме: недостатню стійкість відносно зсуво-обвальних процесів, що призводить до руйнування та втрати фільтраційної здатності споруди. Задачею корисної моделі є підвищення стійкості, фільтраційної здатності та експлуатаційної довговічності споруди. Для цього берегозахисна дренуюча споруда містить в собі трубчасту конструкцію, виконану з відпрацьованих автомобільних шин з перфорованими отворами. Особливістю корисної моделі є те, що по всій боковій площині відпрацьованих автомобільних шин виконані додатково наскрізні отвори для монтажного дроту, і трубчаста конструкція укладена в габіон, завантажений щебенем, бутовим каменем. Завдяки тому, що кожна шина по всій боковій площині має наскрізні отвори для монтажного дроту, досягається щільне прилягання шин одна до одної і збільшується стійкість споруди. Завдяки тому, що трубчаста конструкція укладена в габіон, завантажений щебенем і бутовим каменем, досягається значна стійкість конструкції проти горизонтальних та вертикальних зміщень. На кресленні представлена берегозахисна дренуюча споруда. Споруда містить в собі трубчасту конструкцію 1 з відпрацьованих автомобільних шин 2, які мають додатково наскрізні отвори 3 для монтажного дроту 4, укладену в габіон 5, завантажений щебенем і бутовим каменем 6. Трубчаста конструкція, виконана з відпрацьованих шин з перфорованими отворами і додатково з отворами в боковій площині для монтажного дроту та укладена в габіон, завантажений щебенем і бутовим каменем, становить в цілому захисну конструкцію, яка забезпечує підвищену стійкість, фільтраційну здатність і експлуатаційну довговічність берегозахисної споруди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Берегозахисна дренуюча споруда, що містить в собі трубчасту конструкцію, виконану з відпрацьованих автомобільних шин з перфорованими отворами, яка відрізняється тим, що по всій боковій поверхні відпрацьованих автомобільних шин виконані додатково наскрізні отвори для монтажного дроту, і трубчаста конструкція укладена в габіон, завантажений щебенем, бутовим каменем. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
