Берегозахисна споруда

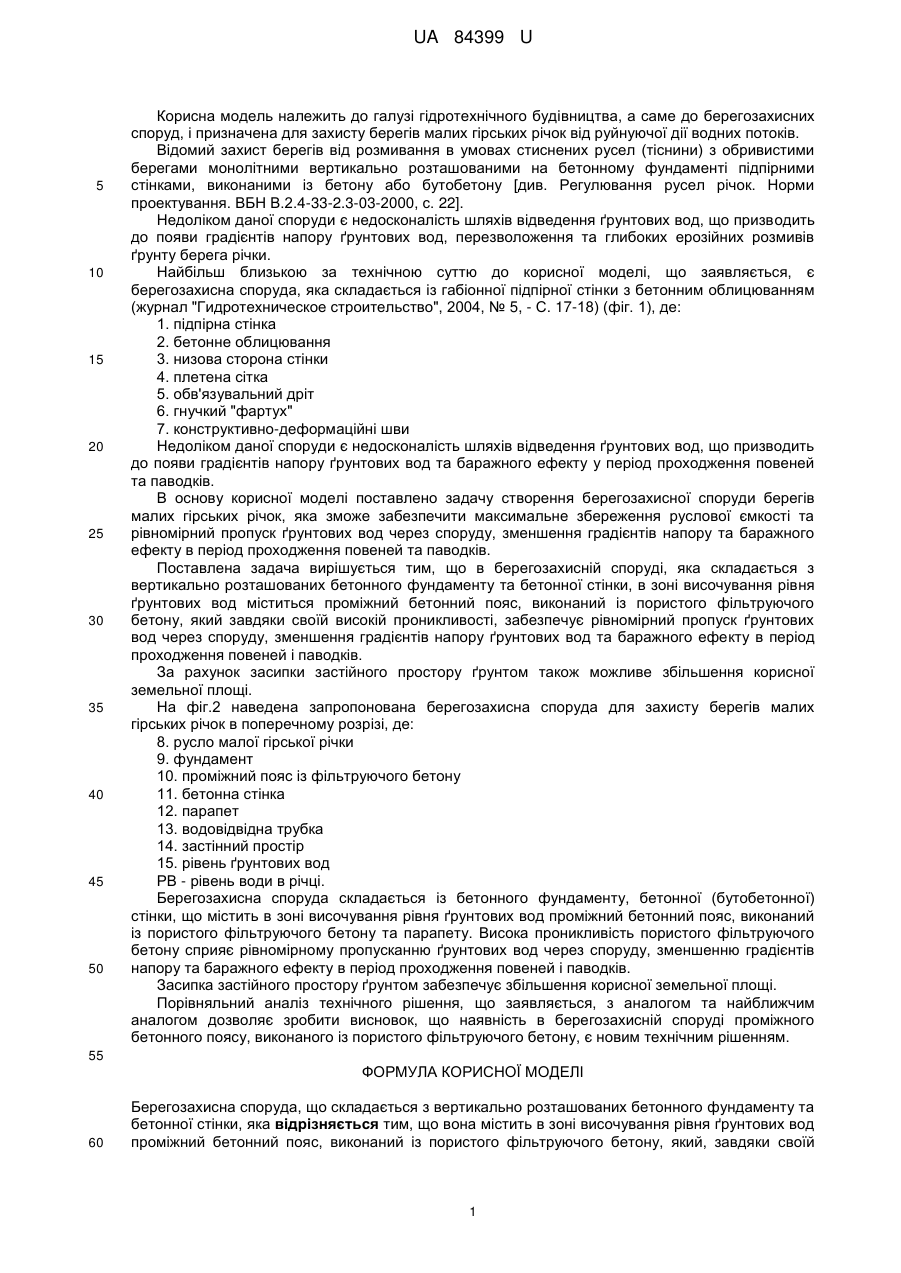

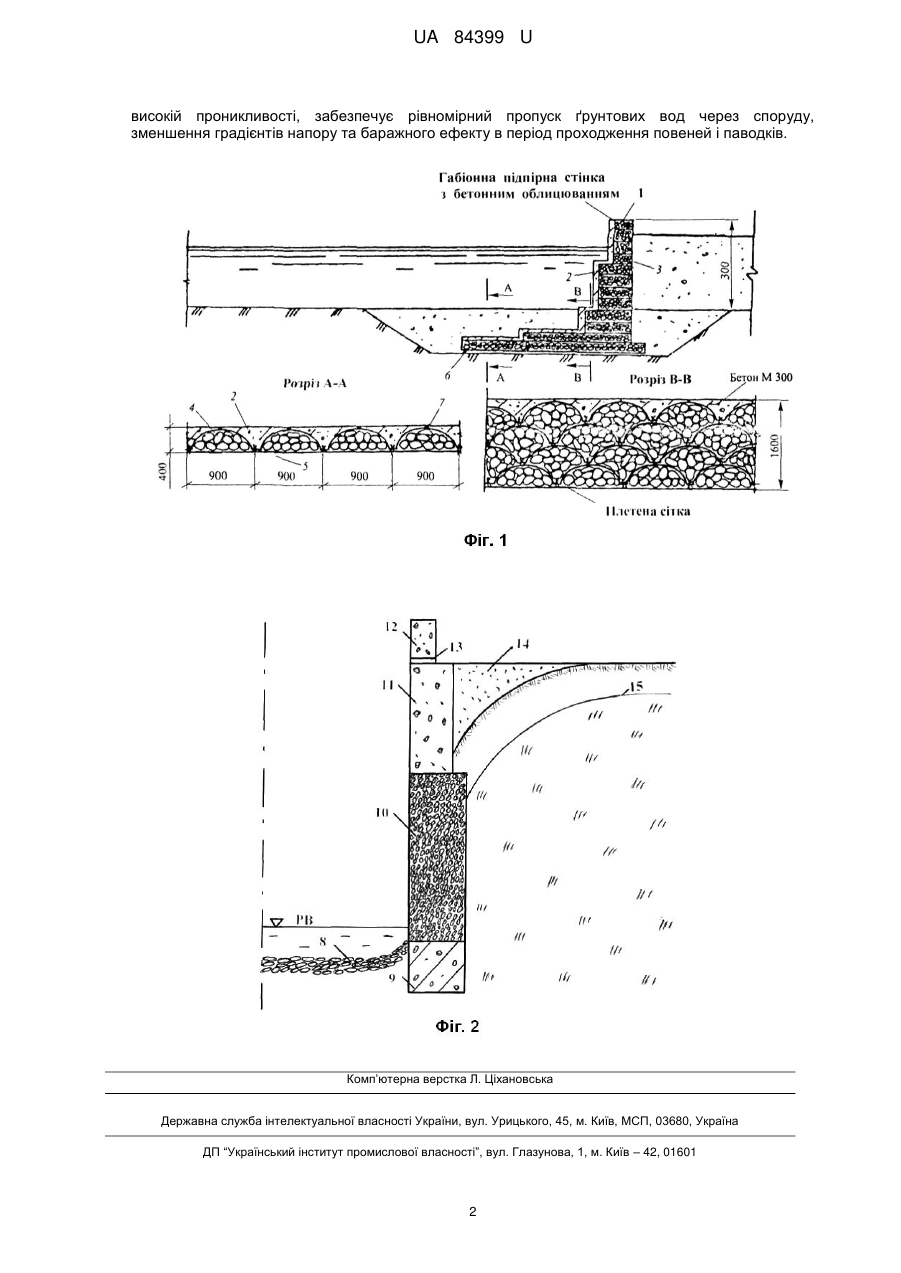

Реферат: Берегозахисна споруда містить вертикально розташовані бетонний фундамент та бетонну стінку, проміжний бетонний пояс. Проміжний бетонний пояс виконаний із пористого фільтруючого бетону. UA 84399 U (54) БЕРЕГОЗАХИСНА СПОРУДА UA 84399 U UA 84399 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі гідротехнічного будівництва, а саме до берегозахисних споруд, і призначена для захисту берегів малих гірських річок від руйнуючої дії водних потоків. Відомий захист берегів від розмивання в умовах стиснених русел (тіснини) з обривистими берегами монолітними вертикально розташованими на бетонному фундаменті підпірними стінками, виконаними із бетону або бутобетону [див. Регулювання русел річок. Норми проектування. ВБН В.2.4-33-2.3-03-2000, с. 22]. Недоліком даної споруди є недосконалість шляхів відведення ґрунтових вод, що призводить до появи градієнтів напору ґрунтових вод, перезволоження та глибоких ерозійних розмивів ґрунту берега річки. Найбільш близькою за технічною суттю до корисної моделі, що заявляється, є берегозахисна споруда, яка складається із габіонної підпірної стінки з бетонним облицюванням (журнал "Гидротехническое строительство", 2004, № 5, - С. 17-18) (фіг. 1), де: 1. підпірна стінка 2. бетонне облицювання 3. низова сторона стінки 4. плетена сітка 5. обв'язувальний дріт 6. гнучкий "фартух" 7. конструктивно-деформаційні шви Недоліком даної споруди є недосконалість шляхів відведення ґрунтових вод, що призводить до появи градієнтів напору ґрунтових вод та баражного ефекту у період проходження повеней та паводків. В основу корисної моделі поставлено задачу створення берегозахисної споруди берегів малих гірських річок, яка зможе забезпечити максимальне збереження руслової ємкості та рівномірний пропуск ґрунтових вод через споруду, зменшення градієнтів напору та баражного ефекту в період проходження повеней та паводків. Поставлена задача вирішується тим, що в берегозахисній споруді, яка складається з вертикально розташованих бетонного фундаменту та бетонної стінки, в зоні височування рівня ґрунтових вод міститься проміжний бетонний пояс, виконаний із пористого фільтруючого бетону, який завдяки своїй високій проникливості, забезпечує рівномірний пропуск ґрунтових вод через споруду, зменшення градієнтів напору ґрунтових вод та баражного ефекту в період проходження повеней і паводків. За рахунок засипки застійного простору ґрунтом також можливе збільшення корисної земельної площі. На фіг.2 наведена запропонована берегозахисна споруда для захисту берегів малих гірських річок в поперечному розрізі, де: 8. русло малої гірської річки 9. фундамент 10. проміжний пояс із фільтруючого бетону 11. бетонна стінка 12. парапет 13. водовідвідна трубка 14. застінний простір 15. рівень ґрунтових вод РВ - рівень води в річці. Берегозахисна споруда складається із бетонного фундаменту, бетонної (бутобетонної) стінки, що містить в зоні височування рівня ґрунтових вод проміжний бетонний пояс, виконаний із пористого фільтруючого бетону та парапету. Висока проникливість пористого фільтруючого бетону сприяє рівномірному пропусканню ґрунтових вод через споруду, зменшенню градієнтів напору та баражного ефекту в період проходження повеней і паводків. Засипка застійного простору ґрунтом забезпечує збільшення корисної земельної площі. Порівняльний аналіз технічного рішення, що заявляється, з аналогом та найближчим аналогом дозволяє зробити висновок, що наявність в берегозахисній споруді проміжного бетонного поясу, виконаного із пористого фільтруючого бетону, є новим технічним рішенням. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Берегозахисна споруда, що складається з вертикально розташованих бетонного фундаменту та бетонної стінки, яка відрізняється тим, що вона містить в зоні височування рівня ґрунтових вод проміжний бетонний пояс, виконаний із пористого фільтруючого бетону, який, завдяки своїй 1 UA 84399 U високій проникливості, забезпечує рівномірний пропуск ґрунтових вод через споруду, зменшення градієнтів напору та баражного ефекту в період проходження повеней і паводків. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
