Самохідний нафтосміттєзбирач

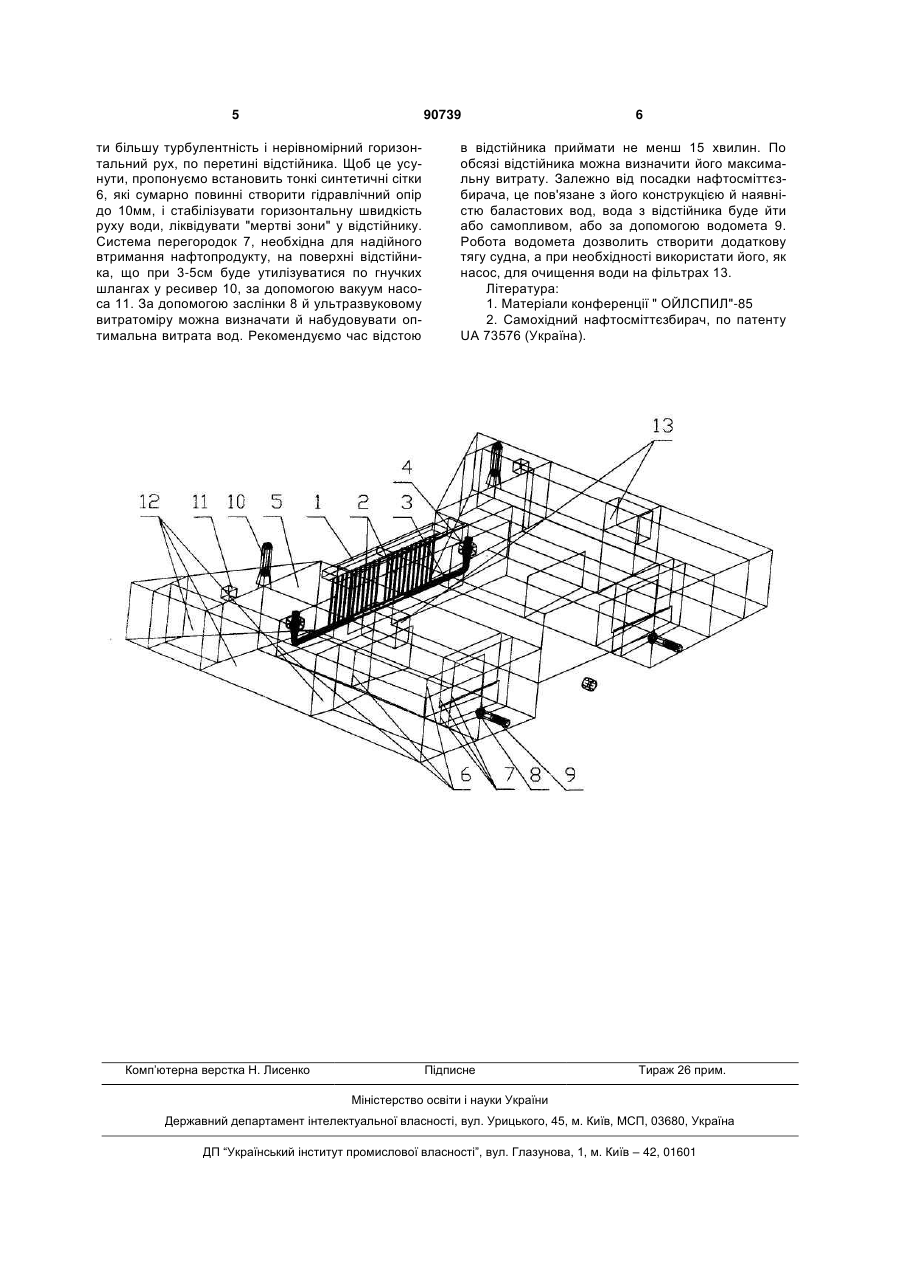

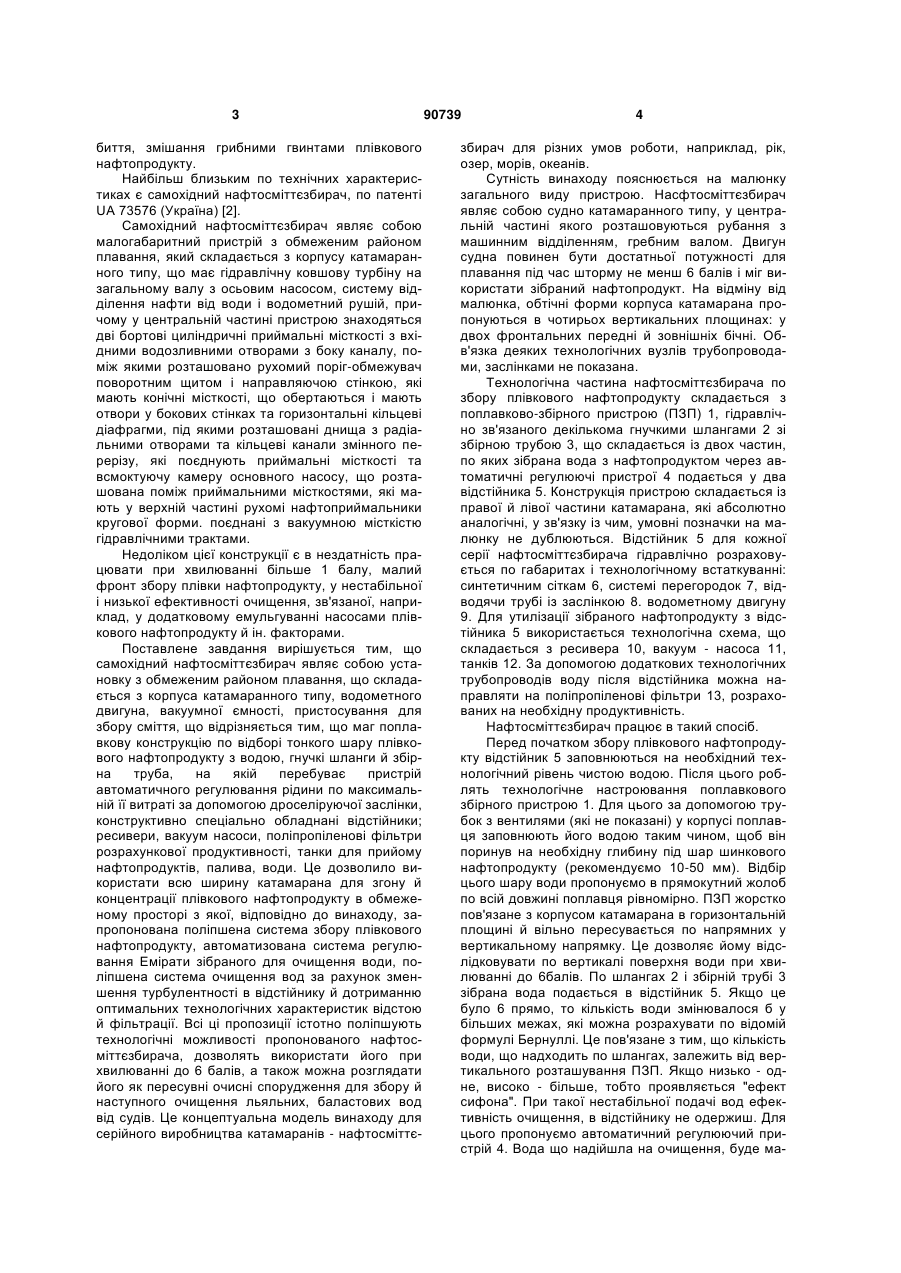

1. Самохідний нафтосміттєзбирач, що являє собою суднову установку - катамаран з обмеженим районом плавання, що складається з корпусів з водометними двигунами, вакуумної ємності для відбору тонкого шару плівкового нафтопродукту з водою, а також пристосування для збору сміття, який відрізняється тим, що кожний корпус катамарана обладнаний конструктивно сполученими відстійником, поліпропіленовими фільтрами розрахункової продуктивності, ресивером з вакуумнасосами, та танками для прийому нафтопродуктів, палива та води, а ємність для відбору тонкого шару плівкового нафтопродукту з водою виконана у вигляді розміщеної між корпусами поплавкової конструкції, здатної переміщуватися відносно них у вертикальному напрямку, відбірний жолоб якої сполучений шлангами з розташованою вздовж поплавкової конструкції збірною трубою, де остан C2 2 UA 1 3 биття, змішання грибними гвинтами плівкового нафтопродукту. Найбільш близьким по технічних характеристиках є самохідний нафтосміттєзбирач, по патенті UА 73576 (Україна) [2]. Самохідний нафтосміттєзбирач являє собою малогабаритний пристрій з обмеженим районом плавання, який складається з корпусу катамаранного типу, що має гідравлічну ковшову турбіну на загальному валу з осьовим насосом, систему відділення нафти від води і водометний рушій, причому у центральній частині пристрою знаходяться дві бортові циліндричні приймальні місткості з вхідними водозливними отворами з боку каналу, поміж якими розташовано рухомий поріг-обмежувач поворотним щитом і направляючою стінкою, які мають конічні місткості, що обертаються і мають отвори у бокових стінках та горизонтальні кільцеві діафрагми, під якими розташовані днища з радіальними отворами та кільцеві канали змінного перерізу, які поєднують приймальні місткості та всмоктуючу камеру основного насосу, що розташована поміж приймальними місткостями, які мають у верхній частині рухомі нафтоприймальники кругової форми. поєднані з вакуумною місткістю гідравлічними трактами. Недоліком цієї конструкції є в нездатність працювати при хвилюванні більше 1 балу, малий фронт збору плівки нафтопродукту, у нестабільної і низької ефективності очищення, зв'язаної, наприклад, у додатковому емульгуванні насосами плівкового нафтопродукту й ін. факторами. Поставлене завдання вирішується тим, що самохідний нафтосміттєзбирач являє собою установку з обмеженим районом плавання, що складається з корпуса катамаранного типу, водометного двигуна, вакуумної ємності, пристосування для збору сміття, що відрізняється тим, що маг поплавкову конструкцію по відборі тонкого шару плівкового нафтопродукту з водою, гнучкі шланги й збірна труба, на якій перебуває пристрій автоматичного регулювання рідини по максимальній її витраті за допомогою дроселіруючої заслінки, конструктивно спеціально обладнані відстійники; ресивери, вакуум насоси, поліпропіленові фільтри розрахункової продуктивності, танки для прийому нафтопродуктів, палива, води. Це дозволило використати всю ширину катамарана для згону й концентрації плівкового нафтопродукту в обмеженому просторі з якої, відповідно до винаходу, запропонована поліпшена система збору плівкового нафтопродукту, автоматизована система регулювання Емірати зібраного для очищення води, поліпшена система очищення вод за рахунок зменшення турбулентності в відстійнику й дотриманню оптимальних технологічних характеристик відстою й фільтрації. Всі ці пропозиції істотно поліпшують технологічні можливості пропонованого нафтосміттєзбирача, дозволять використати його при хвилюванні до 6 балів, а також можна розглядати його як пересувні очисні спорудження для збору й наступного очищення льяльних, баластових вод від судів. Це концептуальна модель винаходу для серійного виробництва катамаранів - нафтосміттє 90739 4 збирач для різних умов роботи, наприклад, рік, озер, морів, океанів. Сутність винаходу пояснюється на малюнку загального виду пристрою. Насфтосміттєзбирач являє собою судно катамаранного типу, у центральній частині якого розташовуються рубання з машинним відділенням, гребним валом. Двигун судна повинен бути достатньої потужності для плавання під час шторму не менш 6 балів і міг використати зібраний нафтопродукт. На відміну від малюнка, обтічні форми корпуса катамарана пропонуються в чотирьох вертикальних площинах: у двох фронтальних передні й зовнішніх бічні. Обв'язка деяких технологічних вузлів трубопроводами, заслінками не показана. Технологічна частина нафтосміттєзбирача по збору плівкового нафтопродукту складається з поплавково-збірного пристрою (ПЗП) 1, гідравлічно зв'язаного декількома гнучкими шлангами 2 зі збірною трубою 3, що складається із двох частин, по яких зібрана вода з нафтопродуктом через автоматичні регулюючі пристрої 4 подається у два відстійника 5. Конструкція пристрою складається із правої й лівої частини катамарана, які абсолютно аналогічні, у зв'язку із чим, умовні позначки на малюнку не дублюються. Відстійник 5 для кожної серії нафтосміттєзбирача гідравлічно розраховується по габаритах і технологічному встаткуванні: синтетичним сіткам 6, системі перегородок 7, відводячи трубі із заслінкою 8. водометному двигуну 9. Для утилізації зібраного нафтопродукту з відстійника 5 використається технологічна схема, що складається з ресивера 10, вакуум - насоса 11, танків 12. За допомогою додаткових технологічних трубопроводів воду після відстійника можна направляти на поліпропіленові фільтри 13, розрахованих на необхідну продуктивність. Нафтосміттєзбирач працює в такий спосіб. Перед початком збору плівкового нафтопродукту відстійник 5 заповнюються на необхідний технологічний рівень чистою водою. Після цього роблять технологічне настроювання поплавкового збірного пристрою 1. Для цього за допомогою трубок з вентилями (які не показані) у корпусі поплавця заповнюють його водою таким чином, щоб він поринув на необхідну глибину під шар шинкового нафтопродукту (рекомендуємо 10-50 мм). Відбір цього шару води пропонуємо в прямокутний жолоб по всій довжині поплавця рівномірно. ПЗП жорстко пов'язане з корпусом катамарана в горизонтальній площині й вільно пересувається по напрямних у вертикальному напрямку. Це дозволяє йому відслідковувати по вертикалі поверхня води при хвилюванні до 6балів. По шлангах 2 і збірній трубі 3 зібрана вода подається в відстійник 5. Якщо це було 6 прямо, то кількість води змінювалося б у більших межах, які можна розрахувати по відомій формулі Бернуллі. Це пов'язане з тим, що кількість води, що надходить по шлангах, залежить від вертикального розташування ПЗП. Якщо низько - одне, високо - більше, тобто проявляється "ефект сифона". При такої нестабільної подачі вод ефективність очищення, в відстійнику не одержиш. Для цього пропонуємо автоматичний регулюючий пристрій 4. Вода що надійшла на очищення, буде ма 5 90739 ти більшу турбулентність і нерівномірний горизонтальний рух, по перетині відстійника. Щоб це усунути, пропонуємо встановить тонкі синтетичні сітки 6, які сумарно повинні створити гідравлічний опір до 10мм, і стабілізувати горизонтальну швидкість руху води, ліквідувати "мертві зони" у відстійнику. Система перегородок 7, необхідна для надійного втримання нафтопродукту, на поверхні відстійника, що при 3-5см буде утилізуватися по гнучких шлангах у ресивер 10, за допомогою вакуум насоса 11. За допомогою заслінки 8 й ультразвуковому витратоміру можна визначати й набудовувати оптимальна витрата вод. Рекомендуємо час відстою Комп’ютерна верстка Н. Лиcенко 6 в відстійника приймати не менш 15 хвилин. По обсязі відстійника можна визначити його максимальну витрату. Залежно від посадки нафтосміттєзбирача, це пов'язане з його конструкцією й наявністю баластових вод, вода з відстійника буде йти або самопливом, або за допомогою водомета 9. Робота водомета дозволить створити додаткову тягу судна, а при необхідності використати його, як насос, для очищення води на фільтрах 13. Література: 1. Матеріали конференції " ОЙЛСПИЛ"-85 2. Самохідний нафтосміттєзбирач, по патенту UA 73576 (Україна). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
